莲花仿生耐候防水四旋翼飞行机架结构

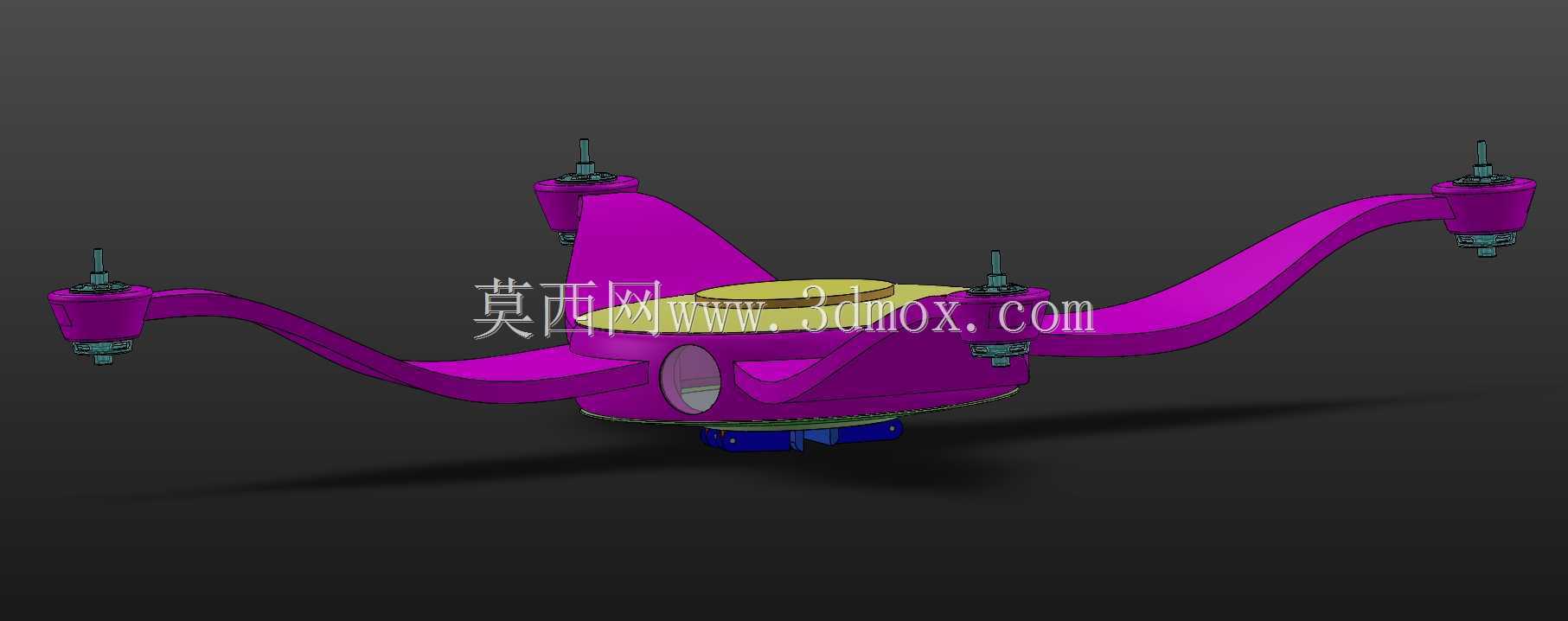

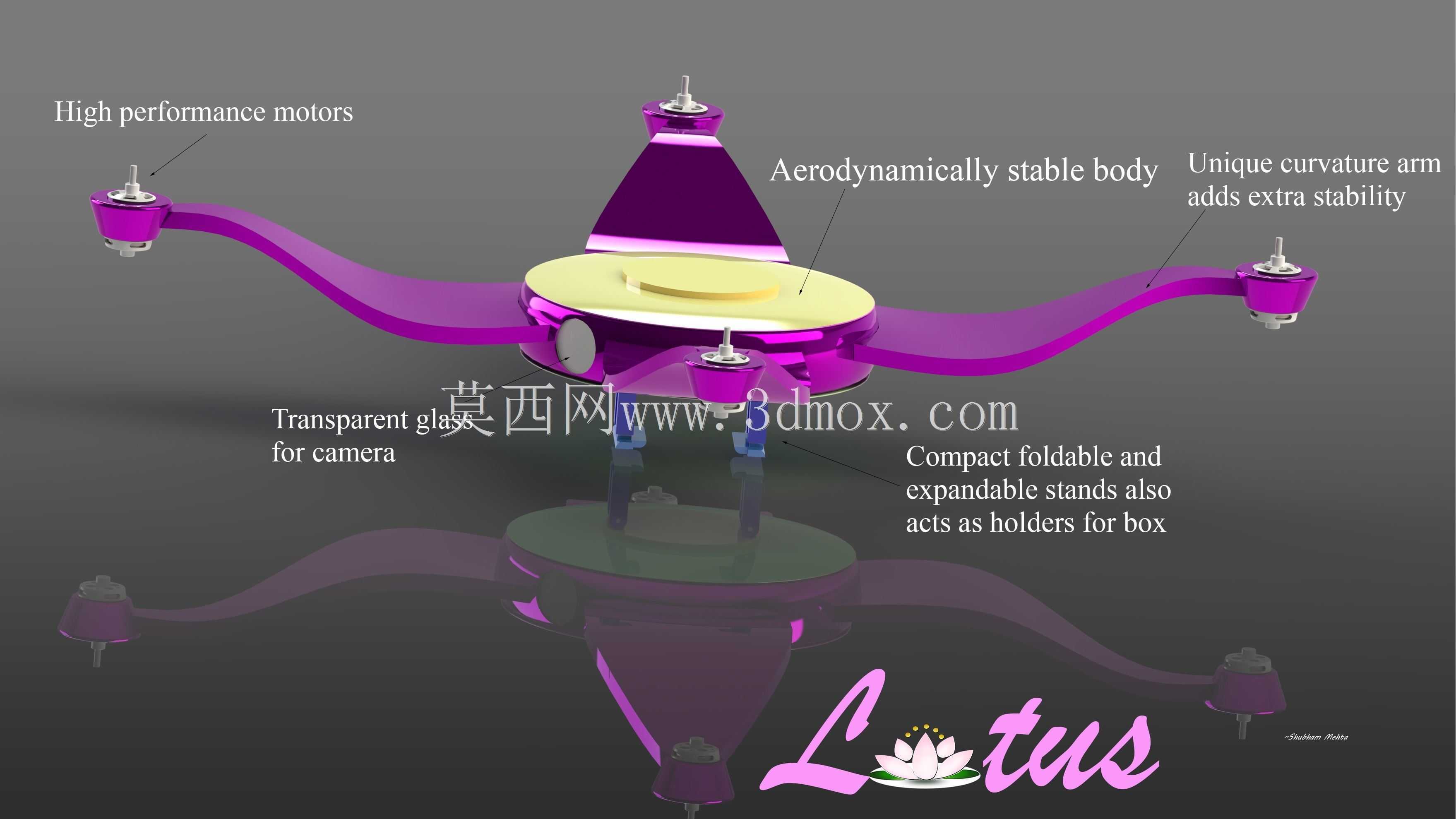

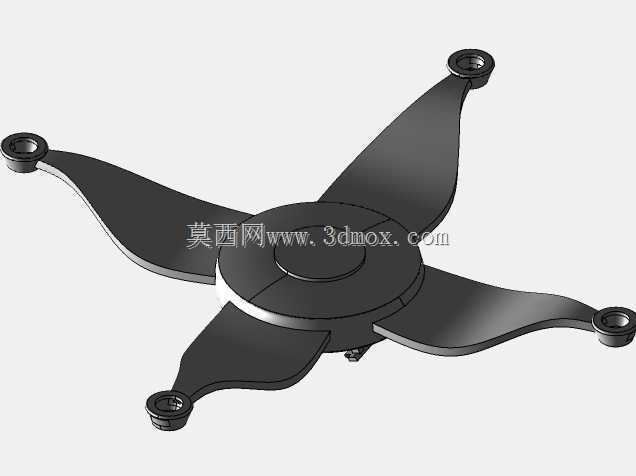

　　这款四旋翼机架的设计原点来自莲花形态的仿生逻辑，没有沿用常规消费级无人机直臂式机架的通用构型，而是通过曲面臂的弧度设计优化飞行过程中的气动稳定性，曲面臂的曲率经过多轮气动校核，在侧风环境下能够分散气流对机臂的侧向冲击力，降低飞控系统的姿态修正负载，适配雨、雪、阵风等复杂户外气象场景的飞行需求。

　　机臂末端的电机安装位采用下沉式定位设计，安装面预留标准电机孔位，可适配同规格外转子无刷电机，安装面与机臂主体做了一体化过渡，没有多余的拼接缝隙，配合机身主体的密封结构设计，能够阻挡液态水从安装缝隙渗入机身内部的电子舱段，满足小雨雪环境下的短时作业需求。机身中心的载荷平台采用圆形下沉式设计，中心区域预留透明视窗安装位，可直接搭载航拍相机等视觉载荷，视窗位置避开了机臂的遮挡范围，能够保证前视与下视视角无遮挡，透明件安装位做了压合密封槽，装配时配合密封胶圈即可实现载荷舱的防水密封。

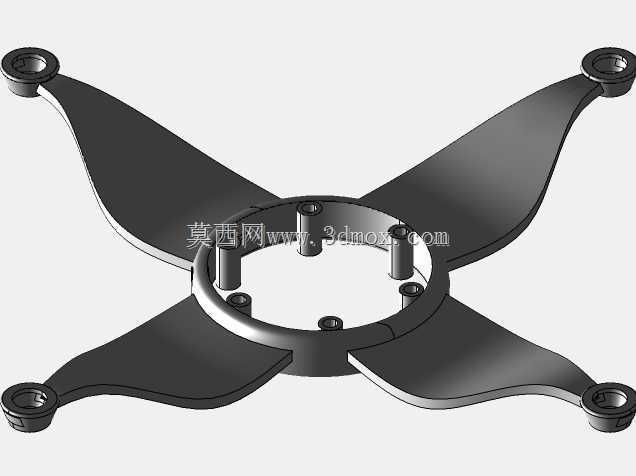

　　机臂与中心机身的连接位置做了厚度渐变处理，从臂根到臂端逐步减小壁厚，在保证结构强度的前提下尽可能降低整机自重，臂根位置的加强筋沿曲面弧度方向布置，能够抵消飞行过程中电机转动带来的振动传导，避免振动传递到中心载荷平台影响成像精度。机身下方的支撑结构采用折叠可展开设计，折叠状态下支撑腿完全收合在机身下方，不会额外增加收纳尺寸，展开后支撑腿同时可作为箱体挂载的固定位，挂载点预留标准安装孔，可根据作业需求挂载小型储物箱或者作业载荷，支撑腿展开后的支撑范围大于机臂的最大回转直径，降落时能够提供足够的支撑稳定性，即使在不平整的野外场地降落，也能避免机臂或者螺旋桨触地磕碰。

　　从安装边界来看，整机展开状态下机臂端到端的尺寸控制在常规便携收纳包的容纳范围内，折叠后支撑腿收合，整体轮廓为近似圆形的扁平结构，不需要拆卸机臂即可完成收纳，适合户外徒步、野外巡检等需要便携携带的作业场景。机身中心的电子舱预留了飞控、电调、电池的安装空间，电池仓位置靠近整机重心点，能够避免电池重量带来的重心偏移，电调安装位布置在臂根位置，靠近电机接线端，能够缩短动力线路长度，降低线路损耗，同时臂根位置的结构间隙可形成自然通风通道，飞行过程中气流可直接带走电调工作产生的热量，不需要额外设计散热结构。

　　材料选型上，结构主体推荐使用碳纤维填充改性复合材料，相比普通ABS材料具备更高的比强度和耐候性，在低温雨雪环境下不会出现材料脆化问题，3D打印制作时可选择碳纤维增强PETG或者ABS材料，打印壁厚设置不低于2mm即可满足常规飞行的强度需求，臂根等受力集中位置可适当增加壁厚或者做局部填充密度提升，不需要额外镶嵌金属嵌件即可满足结构强度要求。曲面机臂的弧度设计除了气动优化之外，还能在发生轻微碰撞时通过自身的弹性形变吸收冲击力，避免碰撞直接传递到中心机身损坏内部电子元件，相比直臂式机架具备更好的抗磕碰性能。

　　这款机架的定位偏向户外作业类四旋翼载具，可用于野外环境巡查、短时小雨雪天气下的航拍作业、小型物资的短途投送等场景，结构上没有采用复杂的快拆拼接结构，一体化的设计减少了装配间隙带来的振动问题，同时也降低了日常维护的工作量，不需要定期检查拼接件的松动情况，密封结构的设计也拓展了设备的使用场景边界，不需要额外做防水改装即可应对复杂气象条件。
