航空航天管接头用MS20819兼容套筒

　　在航空航天流体管路系统的装配与维护场景中，管路连接的可靠性直接决定了液压、燃油、环控等子系统的运行安全，这类兼容MS20819标准的套筒，正是针对航空级管接头的装配锁紧需求设计的配套零件，覆盖从-2到-48的全系列常用管路规格，能够适配不同通径的硬管、软管接头装配作业，在飞机总装线的管路铺设、发动机周边管路检修、航天器地面模拟试验台的管路搭建环节都有广泛应用。从实际功能来看，这类套筒主要作用是在管接头拧紧过程中，均匀包裹接头的受力部位，避免扳手直接接触接头表面造成镀层损伤、棱角变形，同时保证拧紧力矩能够精准传递到接头本体，防止管路装配后出现偏斜、应力集中的问题，尤其是在航空管路密集布置的狭窄安装空间内，

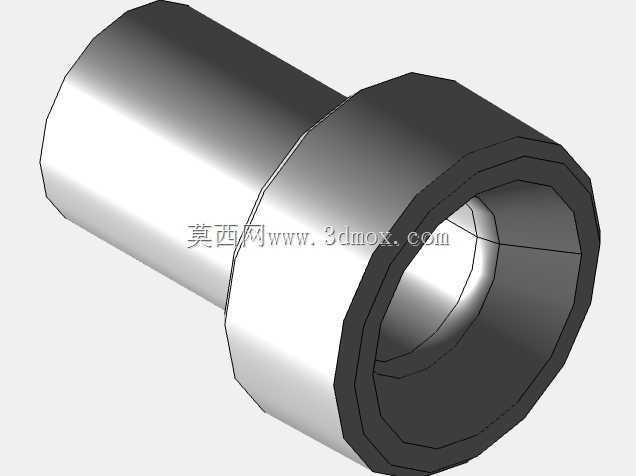

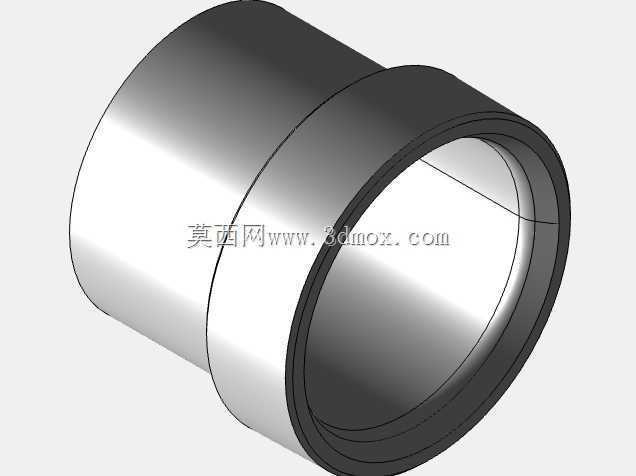

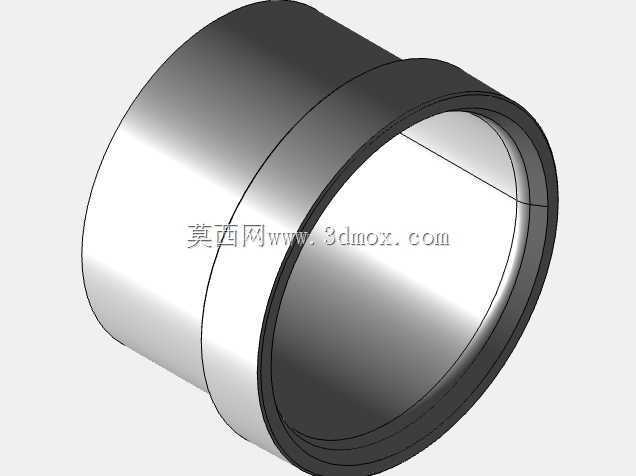

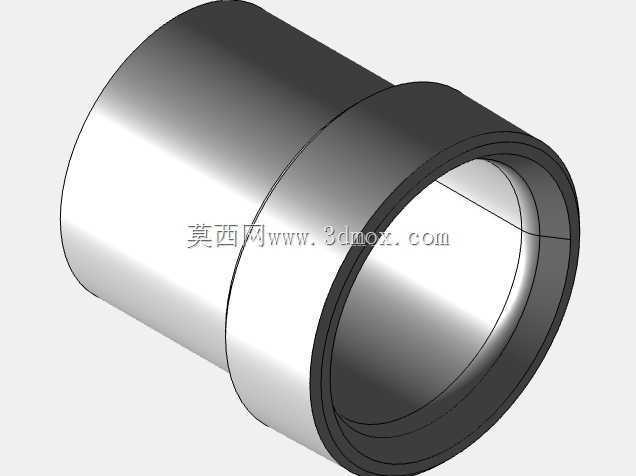

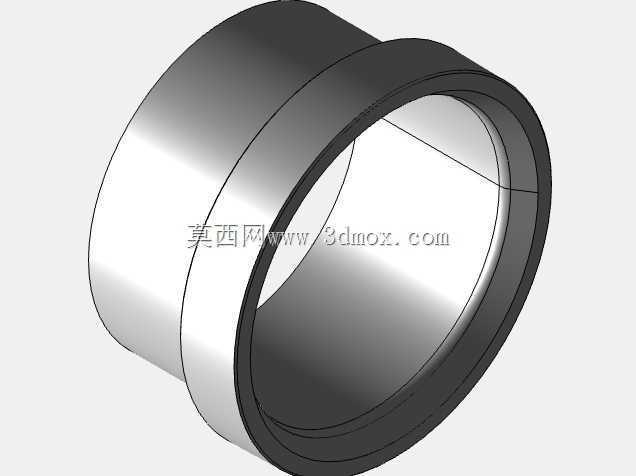

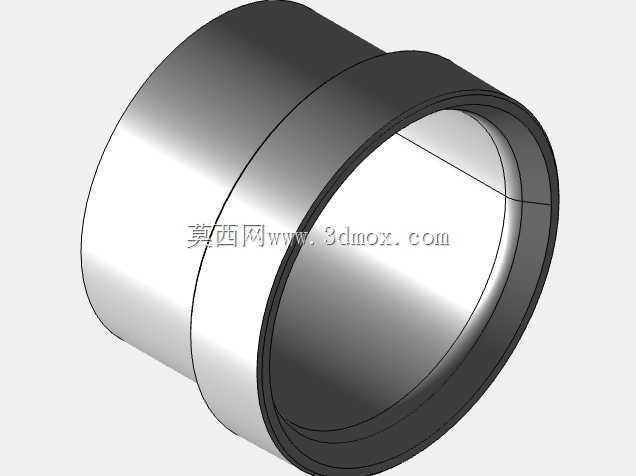

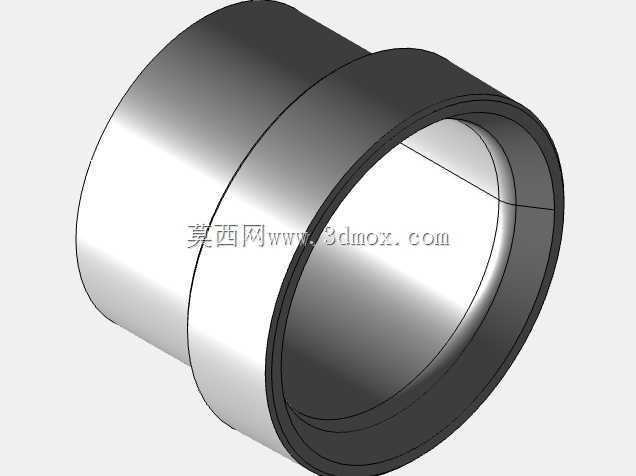

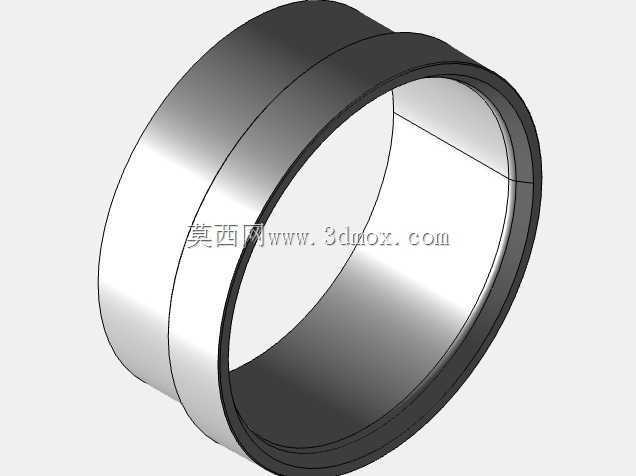

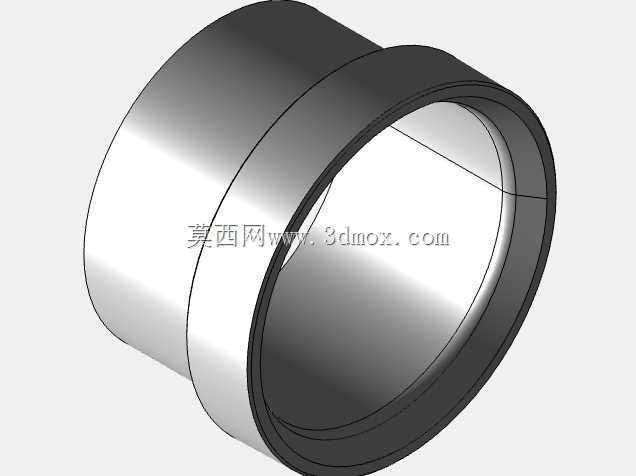

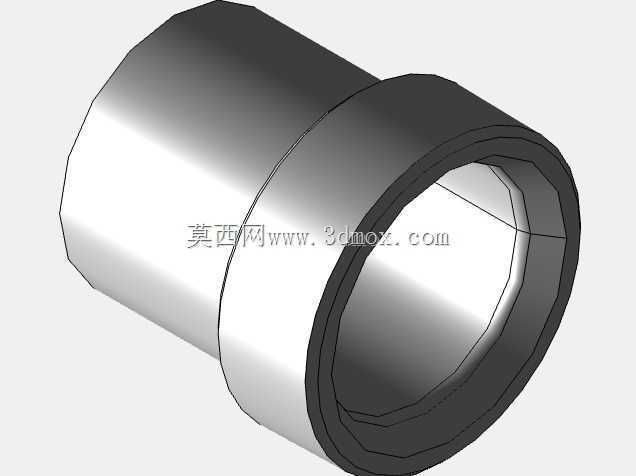

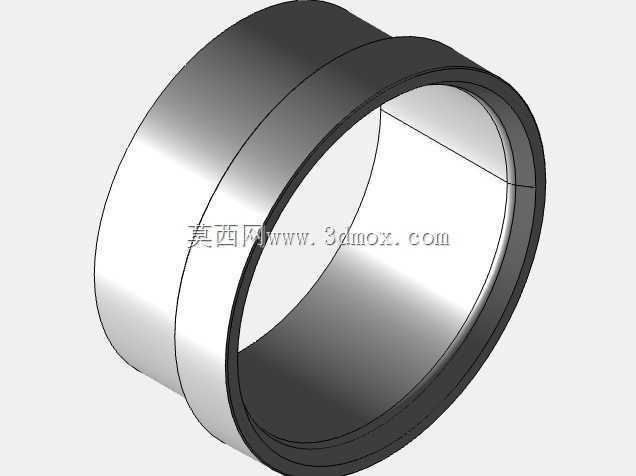

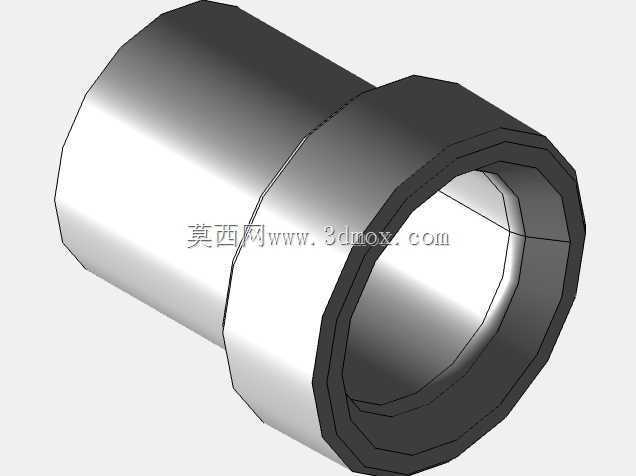

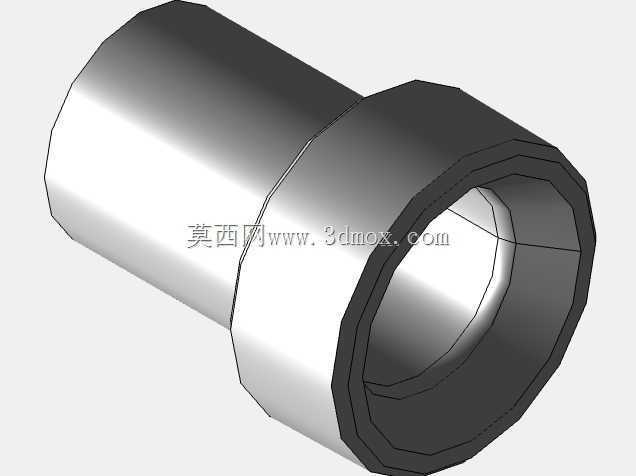

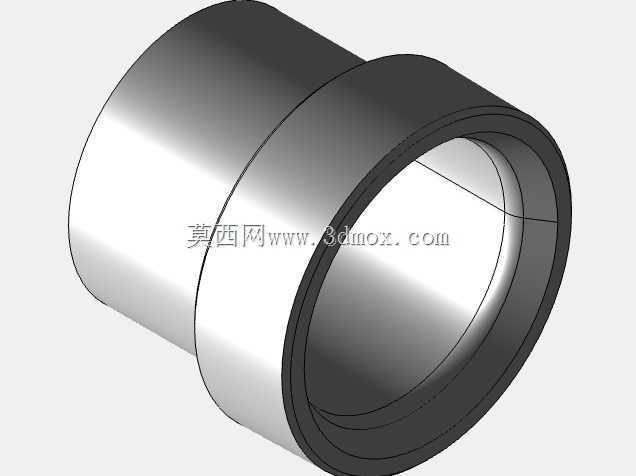

　　套筒的薄壁结构能够伸入狭小间隙完成操作，不会与周边的管路、卡箍、结构件发生干涉。设计层面，这类套筒采用阶梯式的内外径结构，大端为扳手配合的受力段，外圆尺寸匹配标准扳手的夹持范围，能够适配常用的力矩扳手、开口扳手操作，小端为接头配合段，内孔型面完全贴合MS20819标准管接头的外轮廓，保证配合间隙控制在0.1mm以内，既不会出现配合过松导致的打滑、拧圆角问题，也不会因为配合过紧导致套筒无法顺利套入接头。套筒的轴向长度经过反复校核，既保证套入接头后有足够的接触长度分散拧紧力，避免局部压强过大损伤接头表面，也控制了整体长度，避免在深腔管路位置操作时，套筒过长与管路底部结构发生碰撞。不同规格的套筒对应不同的管路通径，

　　从最小的-2规格适配1/8英寸通径的微型控制管路，到最大的-48规格适配3英寸通径的大口径燃油输送管路，每个规格的内孔尺寸、壁厚、过渡圆角都经过针对性设计，比如小规格套筒适当增加壁厚来提升抗扭强度，避免小尺寸零件在大扭矩下发生断裂，大规格套筒则在保证强度的前提下优化壁厚，控制整体重量，降低操作人员长时间高空作业的握持负担。套筒的内外表面过渡位置都设计了不小于R0.5的圆角，既能够消除加工过程中的应力集中点，提升零件的疲劳强度，也能避免操作过程中锐边划伤操作人员的手套、或者刮伤周边管路的保护层。在实际选型使用时，需要先确认待装配管接头的标准号与规格序号，匹配对应编号的套筒，操作前检查套筒内孔是否有金属碎屑、磕碰损伤，

　　防止杂质夹在套筒与接头之间导致接头表面压伤，拧紧过程中要保证套筒与接头轴线保持同轴，避免偏载导致套筒或接头变形。这类套筒的参数化设计特性，也方便设计人员在进行工装配套设计时，直接调用对应规格的模型进行装配干涉检查，提前模拟管路装配的操作空间，在产品设计阶段就规避管路布置过密导致工具无法操作的问题，减少后续生产装配阶段的设计变更。从加工工艺适配性来看，这类套筒的结构完全适配常规的车削加工流程，外圆、内孔都可以通过数控车床一次装夹完成加工，保证各段的同轴度要求，端面的垂直度也能控制在0.02mm以内，保证拧紧时端面受力均匀，不会出现偏磨。针对航空作业的特殊环境，这类套筒的结构设计也预留了表面处理的工艺余量，能够满足镀镉、钝化等航空零件常用表面处理的厚度要求，处理后的尺寸依然能够保证与接头、扳手的配合精度，不会因为表面镀层导致配合尺寸超差。在地面试验台的管路搭建中，这类套筒也常被用于反复拆装的试验管路连接，因为其配合型面的保护性设计，能够大幅降低管接头在多次拆装后的损伤率，减少试验耗材的损耗成本，同时保证每次装配的力矩一致性，提升试验数据的可靠性。
