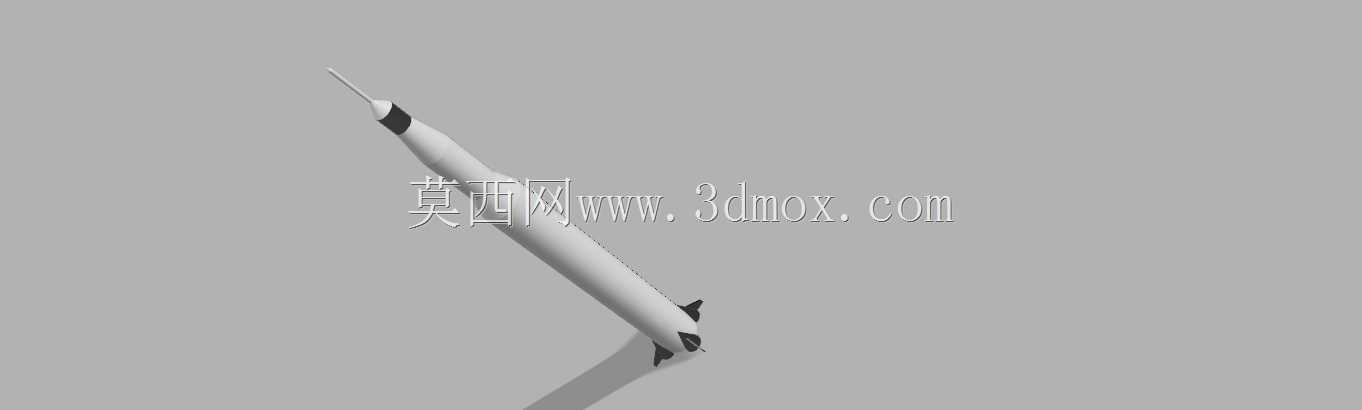

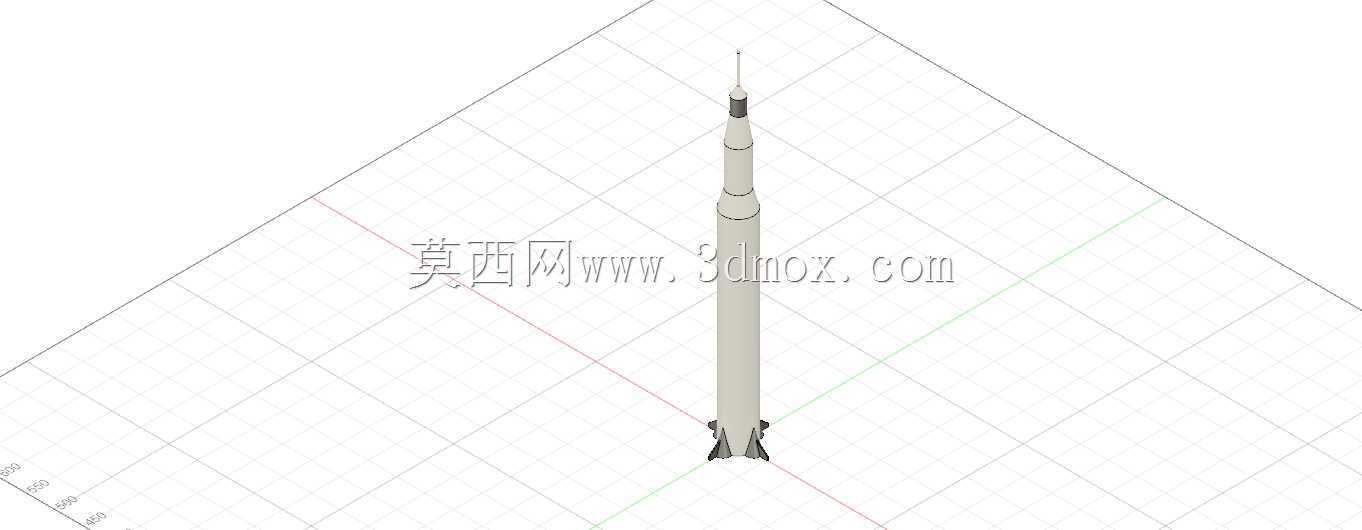

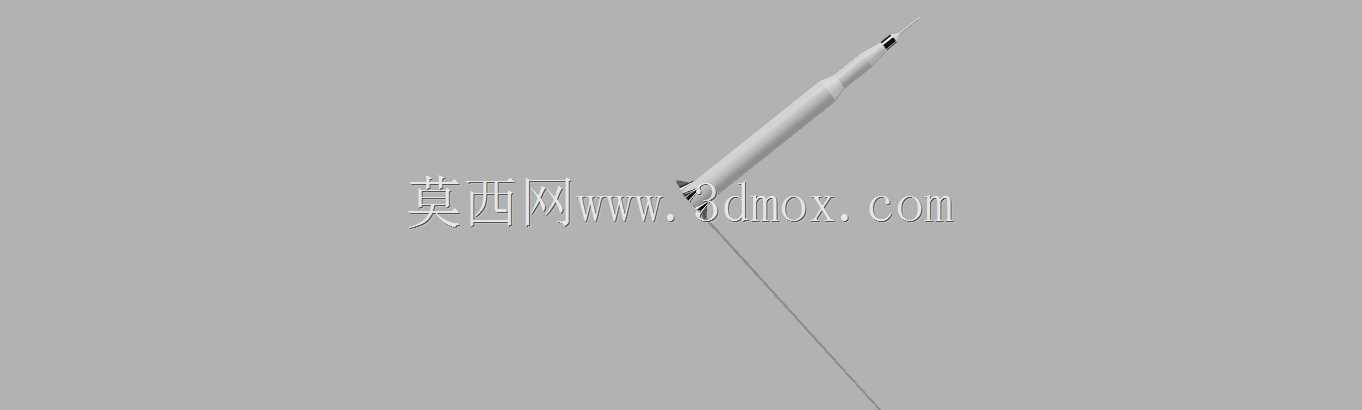

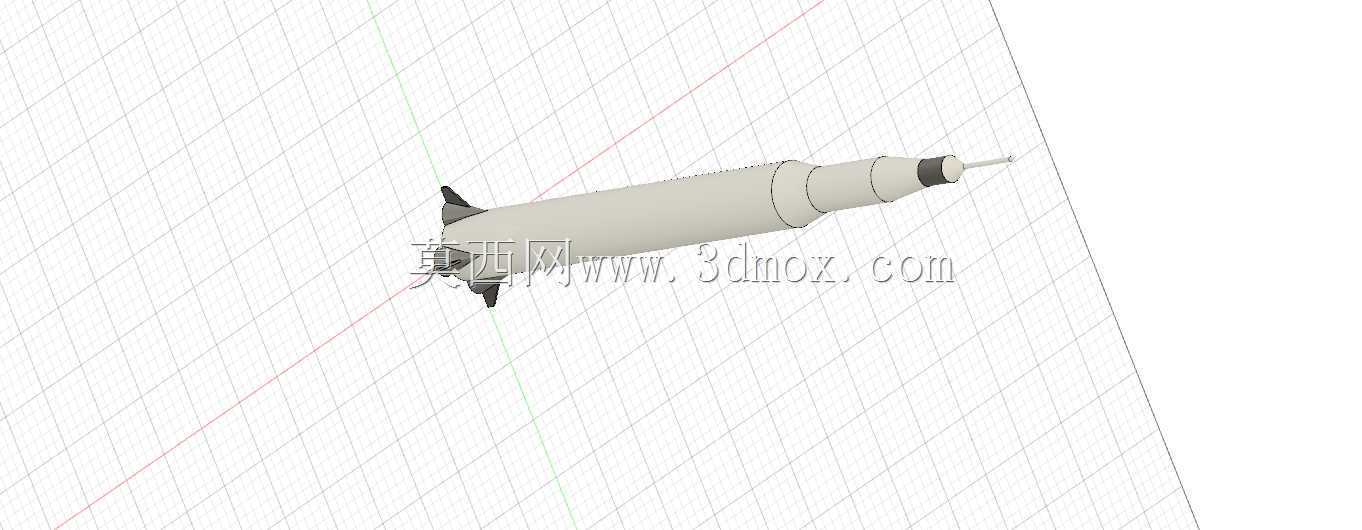

重型运载火箭土星五号整体结构三维建模

　　本次建模的重型运载火箭，核心服务于航天发射场的地面模拟演练、航天科普展项搭建、运载火箭结构教学演示等场景，在航天工程专业教学中，可配合结构力学、航天推进系统相关课程，作为实体教具拆解箭体各段连接逻辑，帮助学员直观理解多级火箭的分离顺序与载荷传递路径；在航天主题展馆的互动展项中，等比例缩放的模型可配合AR演示系统，还原火箭从发射台起飞、级间分离、载荷入轨的全流程动作，相比平面示意图更具空间立体感。从实际功能层面看，该火箭作为超重型航天运载平台，设计核心目标是实现大质量载荷的跨大气层投送，箭体采用多级串联布局，从箭尖到箭尾依次设置逃逸塔、整流罩、仪器舱、燃料贮箱段、发动机舱、尾翼稳定段，各段之间通过爆炸螺栓连接结构实现可控分离，

　　建模过程中完整还原了各段的对接法兰结构、管路走向预留空间、电缆敷设通道的位置，没有对内部承力结构做过度简化。设计思路上优先还原真实火箭的气动外形特征，箭体整体为细长旋成体结构，长细比控制在符合重型运载火箭的合理区间，头部整流罩采用冯·卡门曲线线型，能够有效降低跨音速飞行阶段的气动阻力，箭体尾部设置的稳定翼面采用切尖三角翼构型，在起飞初段低速飞行时提供足够的航向稳定力矩，避免火箭在发射初始段受地面侧风影响出现姿态偏航；箭体表面的管路凸起、传感器安装座、级间段的镂空格栅结构都做了等比例还原，这些细节并非冗余装饰，真实场景中管路用于输送贮箱增压气体、燃料泄放，传感器安装座用于布置温度、压力、振动监测元件，级间段格栅用于分离前的压力平衡，

　　避免分离瞬间出现压差碰撞。外形尺寸与安装边界方面，建模时按照真实火箭的尺寸比例做了适配缩放，若用于1:100的展陈场景，模型整体高度适配常规展馆3米左右的层高，底部安装座直径不超过0.4米，可直接固定在常规展陈台面上，不需要额外做地面加固；若用于教学演示场景，可拆分为独立的箭体分段，各段对接处采用定位止口设计，重复拆装时不会出现错位，尾段的发动机喷管可做小角度摆动演示，还原推力矢量控制的动作逻辑，喷管摆动角度范围控制在真实结构允许的±8度区间内，避免出现结构干涉。从结构设计的工程逻辑来看，箭体的燃料贮箱段采用薄壁筒段结构，建模时保留了贮箱外壁的环形加强筋特征，这些加强筋用于承受贮箱内部燃料的液压载荷与飞行阶段的轴向过载，

　　避免薄壁结构出现失稳变形；仪器舱段的壁板预留了设备安装的凸台位置，对应真实火箭中惯导组件、飞控计算机、遥测设备的安装点位，整流罩的横向分离面也做了明确的结构区分，能够直观展示整流罩两半罩的旋转分离铰链位置。在实际工程应用中，这类火箭三维模型还可用于发射场地面设备的匹配校验，比如模拟火箭与发射塔架的摆臂位置匹配、加注管路的对接位置校准，提前排查地面设备与箭体的干涉风险，相比二维图纸的校验方式，三维模型能够更直观地发现空间位置冲突，减少现场调试的工作量。建模过程中对箭体的重心位置做了合理匹配，整体重心位于箭体轴线靠前的位置，符合无控飞行阶段的静稳定设计要求，尾翼的面积与安装位置经过比例换算，保证静稳定度处于合理区间，不会出现模型静不稳定的情况；箭体表面的防热涂层分区也做了区分，不同区域的涂层厚度对应不同飞行阶段的热流密度，头部整流罩与尾段发动机区域的防热层厚度更大，箭体中段的防热层相对较薄，这些细节还原能够帮助相关从业者更清晰地理解火箭不同部位的热防护设计逻辑。
