共轴对转双旋翼传动机构结构设计

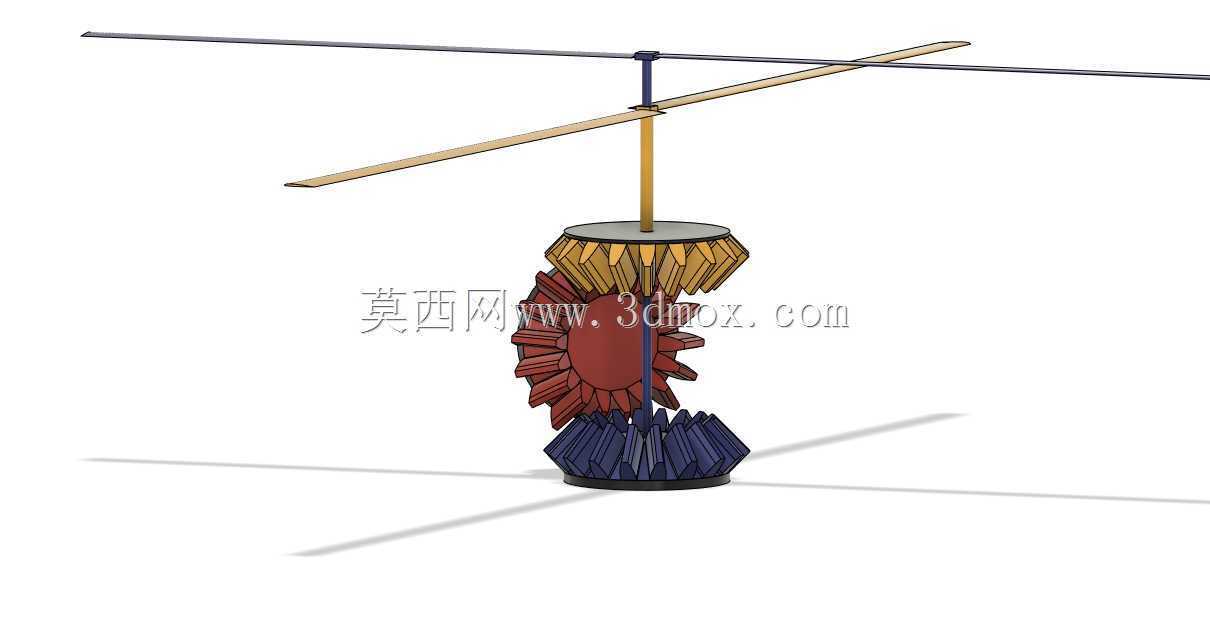

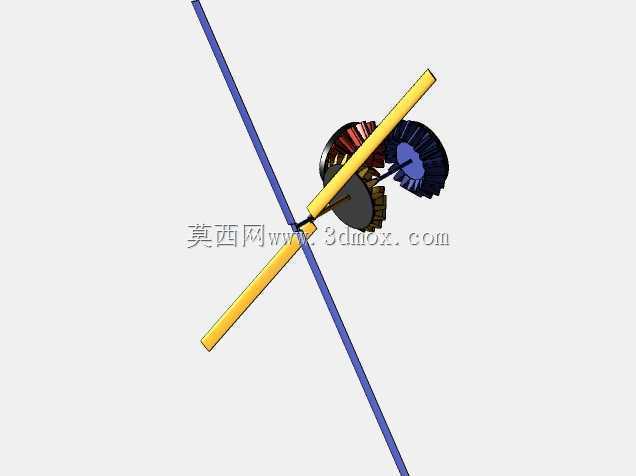

　　这套共轴对转双旋翼传动结构，核心解决的是单旋翼飞行器必须配套尾桨抵消反扭矩的痛点，在小型无人飞行器、共轴式直升机、垂直起降试验载具领域有很高的实用价值。从结构逻辑上看，整套机构采用上下同轴布置的两组旋翼，动力输入后通过三组互为啮合的伞形锥齿轮完成动力分流与转向，中间的主动锥齿轮接入动力源后，同时驱动上下两个从动锥齿轮以相反方向旋转，分别带动上下两层旋翼桨叶转动，两层旋翼转速匹配时，各自产生的反扭矩会相互抵消，不需要额外设置尾桨结构，能够大幅缩小飞行器的整体横向尺寸，提升狭小空间内的飞行适配性。

　　从实际功能特性来看，上下两层桨叶采用反向旋转设计，在相同动力输入下，能够比同直径单旋翼获得更高的悬停效率，同时抵消反扭矩的特性让飞行器航向控制更直接，不需要通过尾桨变距调整航向，减少了一套传动与控制链路，降低了整体结构复杂度。桨叶采用细长大展弦比设计，翼型截面做了减阻优化，在低转速下也能获得足够升力，适配小型电动动力源的输出特性。传动部分的锥齿轮采用等模数等齿顶高设计，啮合间隙控制在合理范围，既保证传动过程的平顺性，避免齿轮卡滞导致的传动损耗，也预留了足够的润滑空间，适配脂润滑的维护需求。

　　在安装边界与尺寸适配层面，整套机构的核心安装基准为底部的齿轮组安装基座，基座上预留了同轴的双层轴系安装孔，内轴连接下层旋翼与下从动锥齿轮，外轴套在内轴外侧连接上层旋翼与上从动锥齿轮，两层轴系之间设置滑动轴承衬套，避免同轴转动时的轴系干涉。上下旋翼的安装间距经过匹配计算，既保证两层桨叶旋转时不会出现打桨干涉，也尽可能缩短轴系悬臂长度，降低飞行过程中桨叶振动对传动基座的冲击。整套传动机构的径向尺寸远小于旋翼旋转直径，安装时只需要固定底部基座，将动力输出端与中间主动锥齿轮的输入轴连接即可完成动力对接，不需要额外设计复杂的转向传动结构，适配多种小型垂直起降飞行器的机身布局。

　　从设计思路上看，这套结构没有采用复杂的行星齿轮分流结构，而是用最直接的锥齿轮啮合实现对转传动，核心是面向小型轻量化飞行器的使用需求，在满足传动功能的前提下尽可能减少零件数量，降低整体重量与加工难度。锥齿轮的齿面做了等强度设计，齿根厚度满足小功率动力传输的强度要求，不会在旋翼变距、气流冲击导致的瞬时载荷下出现断齿问题。桨叶与旋翼夹的连接采用简单的销钉固定结构，既可以保证桨叶的安装定位精度，也能在出现撞击时让桨叶产生一定的卸荷形变，避免刚性连接导致的传动齿轮损伤。整套机构没有多余的冗余结构，所有零件都服务于动力传输与反扭矩抵消的核心功能，在小型无人飞行器、航空教学试验台、共轴旋翼验证平台等场景下都能直接适配使用，也可以根据实际载荷需求调整齿轮模数、桨叶长度与轴系直径，拓展到不同起飞重量的载具上。
