航天器多层防护惠普尔屏蔽结构设计

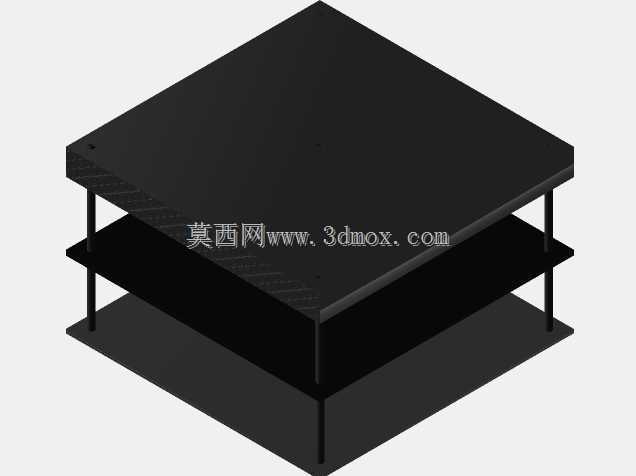

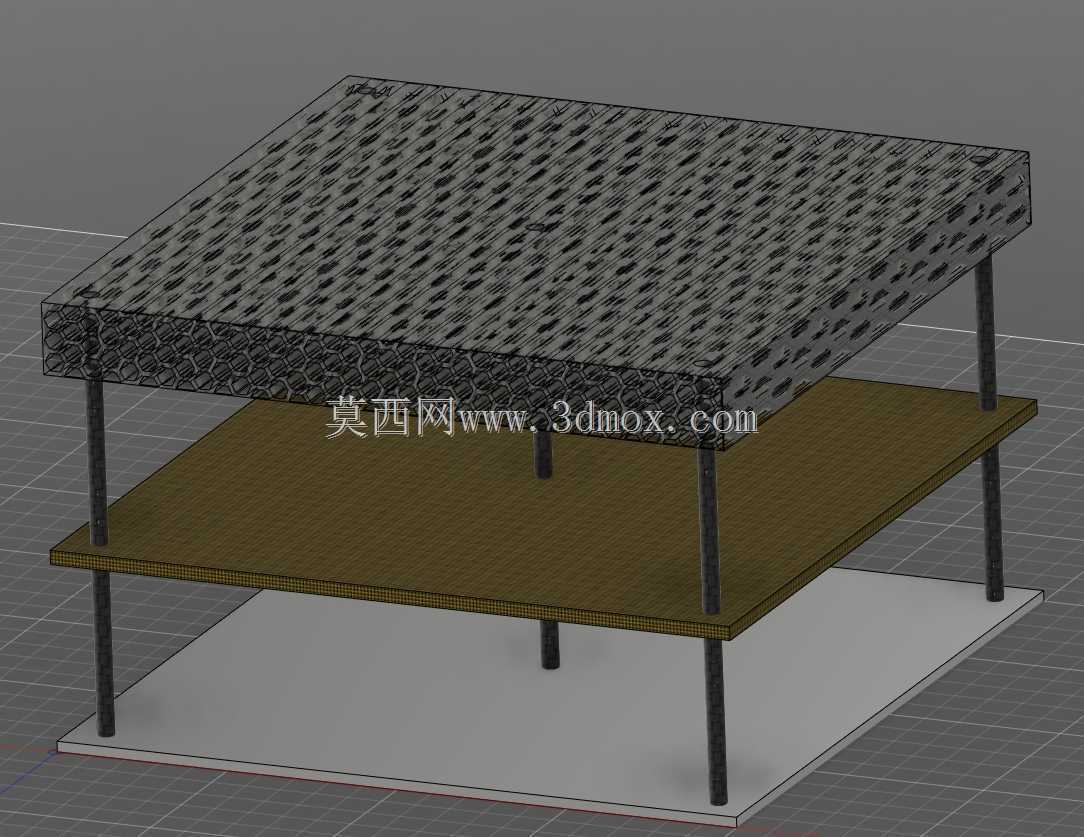

　　在近地轨道及深空探测任务场景中，空间碎片与微流星体的高速撞击是威胁航天器在轨运行安全的核心风险因素之一，惠普尔屏蔽结构作为典型的航天器被动防护方案，其结构设计的合理性直接决定了防护效能与整器载荷重量的平衡。本次设计的多层屏蔽结构，针对毫米级空间碎片的超高速撞击工况做了针对性的层间参数匹配，从结构分层逻辑来看，最外层采用3mm厚度的初始铝板作为首道冲击破碎层，当高速碎片撞击外层铝板时，会首先在铝板材内部产生冲击波，使入射碎片发生破碎、汽化甚至等离子化，将原本集中的点冲击能量扩散为面状分布的碎片云，大幅降低后续穿透能力。第二层选用4mm厚度的Nextel织物作为缓冲吸能层，这类陶瓷纤维织物具备高比强度、高耐热性的特点，

　　能够对穿透首层后形成的碎片云起到阻滞、碎裂的作用，进一步消耗碎片携带的动能，同时避免硬质碎片直接冲击后方承力结构。第三层为1cm厚度的蜂窝状泡沫铝层，作为最后一道防护屏障，蜂窝泡沫铝的多孔结构具备优异的能量吸收特性，能够将经过前两层减速、碎裂后的剩余碎片动能完全耗散，同时自身结构重量远低于同防护效能的实心铝板，契合航天结构轻量化的设计要求。层间连接采用直径5mm的碳纤维棒作为支撑构件，相邻两层结构之间的间隔距离设置为50mm，这个间隔尺寸是经过撞击动力学仿真验证的最优区间：足够的层间距离能够让碎片云在两层之间充分扩散，降低作用在后层结构上的冲击面载荷密度，而碳纤维棒的高比刚度特性，能够在保证层间定位精度、结构整体刚度的前提下，

　　尽可能降低支撑结构带来的附加重量，同时碳纤维材料的低膨胀系数也能适配太空环境下的大幅温差工况，避免层间间距因热胀冷缩出现偏差影响防护效果。从安装边界来看，整个屏蔽结构为平板式模块化设计，可根据航天器舱体的外表面轮廓做拼接安装，支撑棒的端部可设计为标准连接接口，直接与舱体外部的安装基座适配，无需对舱体原有结构做大规模改造。在实际工程应用中，这类多层屏蔽结构可覆盖在空间站舱段外壁、载人飞船返回舱外侧、深空探测器的关键设备舱外部，针对不同轨道的碎片通量分布特征，还可通过调整各层板材厚度、层间间距、纤维织物面密度的方式，匹配不同等级的防护需求。设计过程中需要重点考量的是各层材料的阻抗匹配关系，首层铝板不能过厚，否则会导致整器重量超标，

　　也不能过薄，否则无法有效破碎入射碎片；Nextel织物层的面密度需要与首层破碎后的碎片云参数匹配，避免出现织物被整块穿透的情况；蜂窝泡沫铝层的胞元尺寸、相对密度也需要结合剩余冲击能量做选型，确保在最大冲击工况下不会被击穿，同时不会因材料冗余增加不必要的发射重量。碳纤维支撑棒的布局需要避开碎片可能的入射路径，尽可能减少支撑结构本身成为冲击传力路径的概率，布置间距需要结合各层面板的刚度做计算，避免在发射阶段的振动工况下出现面板共振、层间错位的问题。整个结构的所有构件均采用非金属与金属复合的连接方式，避免不同金属材料在太空环境下出现电偶腐蚀问题，同时所有外露表面均做了空间环境适应性处理，能够耐受原子氧侵蚀、紫外辐照、冷热交变等极端太空环境的长期作用，保证在轨服役周期内的结构性能稳定性。
