DN38卫生级焊接活接管道连接件

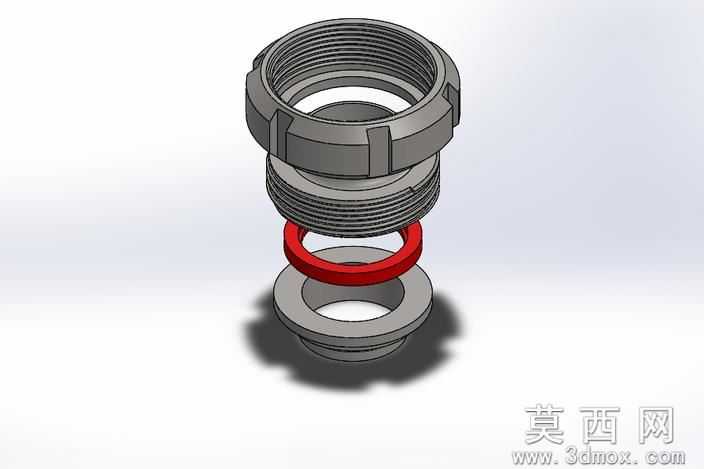

本模型为DN38规格卫生级焊接活接组件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循卫生级管路配件的行业尺寸规范，对各组成零件的配合公差进行了精准设定，保证虚拟装配后各部件无干涉、配合关系符合实际生产装配逻辑。模型采用爆炸视图进行渲染展示，清晰呈现组件的拆分结构，从上至下依次为带防滑槽的锁紧螺母、中间过渡接体、红色密封垫圈、焊接底座四个核心部件。渲染阶段针对不同零件赋予了差异化材质：金属结构件采用304不锈钢材质，调整材质粗糙度参数模拟卫生级管件的亚光抛光表面效果，还原金属材质的细腻反光与厚重质感；密封垫圈采用食品级硅胶材质，设置半哑光的红色橡胶质感，区分金属部件的同时直观体现密封件的材质属性；场景采用柔和的影棚环境光，搭配定向主光源勾勒零件轮廓，添加柔和的接触阴影增强模型立体感，让各部件的层次关系清晰可辨。结构设计上，锁紧螺母外侧设计多组均匀分布的防滑凸台，方便安装时手动或借助工具施力拧紧，内壁设置标准管螺纹用于和对接管路实现螺纹紧固；中间过渡接体两端分别设置适配螺纹与焊接端的配合结构，保证连接时的同轴度；红色密封垫圈为核心密封部件，装配后被压紧在两个金属接面之间，通过弹性形变填充配合间隙，实现管路连接后的无泄漏密封效果；底部焊接底座为平口焊接结构，可直接与卫生级管道进行氩弧焊接，焊接后内壁平整无卫生死角，符合食品、制药领域的卫生要求。设计过程中充分考虑了卫生级管路的使用需求，所有与介质接触的金属面均做圆弧过渡处理，避免残留物料滋生细菌，各部件的拆卸结构设计也方便后期管路维护时的拆装更换，无需整体切割管路即可完成密封件的更换作业，大幅降低后期维护成本。建模时对每个零件单独建立特征树，保留完整的建模参数，可根据实际使用需求调整通径规格、螺纹参数、密封槽尺寸，适配不同压力等级、不同管径的卫生管路连接场景，模型同时导出了通用STEP格式，可兼容多数主流三维设计软件，方便不同软件环境下的设计人员调用修改。
