等径弯角液压管路连接接头三维设计

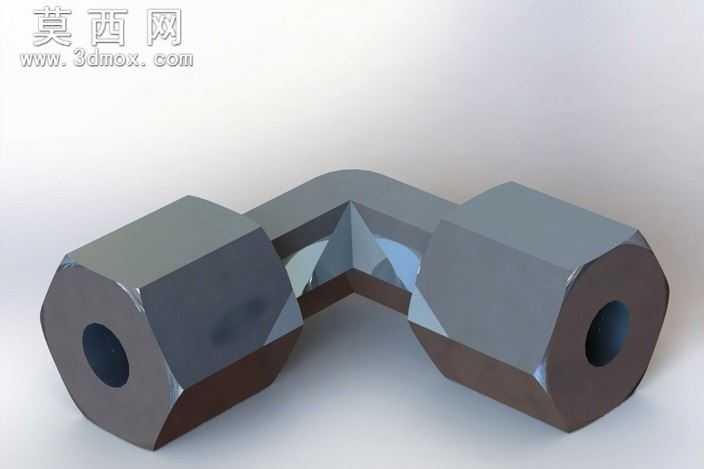

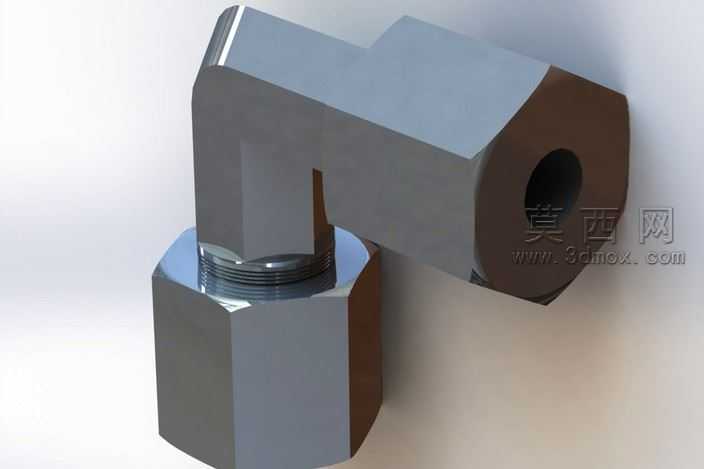

该作品为等径弯角管路连接接头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先绘制接头两端六角端头的截面草图，通过拉伸凸台命令生成六角主体结构，精准控制六角对边尺寸、内孔通径参数，确保内孔与两端面保持垂直，满足流体介质流通的同轴度要求。随后构建中间弯转连接段，采用扫描特征完成弯角流道与外部壳体的一体化建模，严格控制弯转角度为90度，弯段内壁做圆弧过渡处理，避免流体经过时产生紊流、压损过大的问题，同时保证弯段外壁壁厚均匀，兼顾结构强度与轻量化需求。建模过程中对两端六角的棱边做了微小倒角处理，既去除锐边避免安装时划伤操作人员，也能在接头装配拧动时减少应力集中，提升零件的结构耐用性。渲染阶段采用金属材质赋予模型，模拟钢制接头经表面发黑处理后的哑光金属质感，调整环境光与反射参数，清晰呈现六角面的棱边转折、内孔的深度层次以及弯段的曲面过渡效果，让模型视觉效果贴近真实工业零件的实物状态。结构设计上，该接头为一体式等径弯头，两端内孔规格一致，可实现同管径管路的直角转向连接，六角端头的结构设计适配标准扳手的拧动操作，方便现场施工时的紧固安装，整体结构无多余冗余特征，所有尺寸均参考通用液压管路接头的行业标准设定，可直接用于管路系统的装配验证、干涉检查，也可作为教学演示案例帮助学习者掌握管路接头类零件的建模思路，理解参数化建模中特征顺序、尺寸关联对零件设计效率的提升作用，同时通过渲染效果直观呈现工业五金零件的材质表现方法，为同类五金连接件的三维设计提供参考。
