多通路卫生级手动球阀DN40结构设计

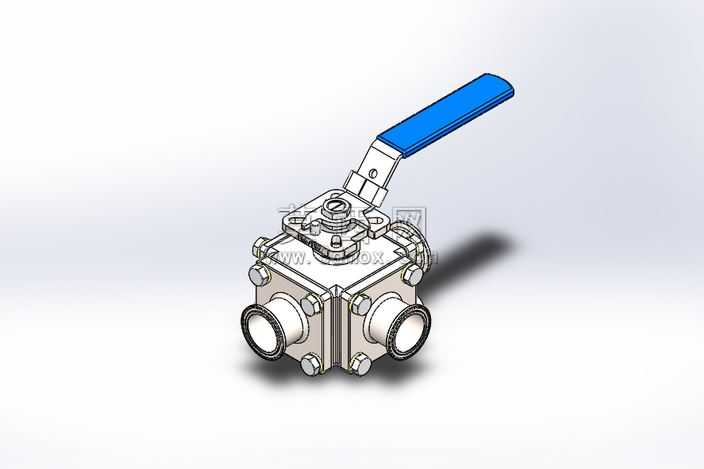

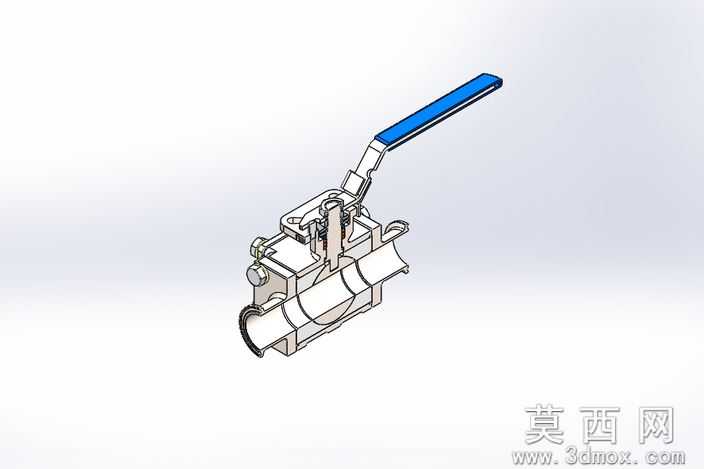

本作品为DN40规格多方式卫生球阀的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循卫生级阀门的设计规范与流体管路配件的通用设计准则。建模阶段首先梳理多通球阀的核心结构逻辑，将整体模型拆解为操作手柄、阀杆密封组件、多通阀体、阀芯、快装连接端、紧固件六大模块，通过自顶向下的设计方式完成各部件的参数匹配，确保各装配位置的公差配合符合卫生级设备的装配要求，避免出现结构干涉、密封间隙不合理等问题。材质设置阶段结合卫生球阀的实际应用场景，为操作手柄赋予蓝色哑光工程塑料材质，还原工业级操作件的防滑哑光质感；为阀体、阀芯、紧固件等金属部件赋予304不锈钢抛光材质，精准还原卫生级阀门表面高光、低粗糙度的视觉特征，金属材质的反射参数经过反复调试，避免出现过强的镜面反射导致结构细节丢失；为密封件赋予白色食品级硅胶材质，通过半透明哑光的材质表现区分密封结构与金属部件，让模型的结构层次更加清晰。渲染阶段采用工作室柔和三点布光方案，主光源从模型侧上方45度投射，清晰勾勒阀体的多通结构轮廓与手柄的形态，辅助光源补充暗部细节避免结构阴影过重，底部添加柔和的接触阴影增强模型的真实感与立体感，渲染输出的效果图能够清晰展示阀门的外部形态与各部件的装配关系。结构设计上，该款球阀采用多通路集成式阀体设计，相比传统两通球阀可实现单阀控制多管路流体换向的功能，减少管路系统中阀门的使用数量，降低管路残留与泄漏风险；连接端采用卫生级快装结构，无卫生死角，便于管路安装后的清洗与消毒，符合食品、制药等卫生要求较高行业的使用标准；操作手柄采用加长杠杆式设计，降低阀门操作的力矩需求，手柄与阀杆的连接位置设置防松定位结构，避免长期操作出现手柄松动、开关位置偏移的问题；阀杆位置采用多重密封结构，在保证阀杆转动顺畅的同时杜绝流体外漏风险，阀芯采用通孔式球体结构，流体通过时阻力小、无滞留，满足卫生级流体输送的要求。建模过程中对所有边角位置做了圆角过渡处理，既符合卫生级设备无尖锐棱角的设计要求，也还原了实际产品的加工工艺特征，所有螺纹、快装卡接位置的细节都做了精准还原，保证模型可直接用于后续的工程出图、装配验证与产品展示场景。
