多旋翼无人机动力驱动无刷电机结构

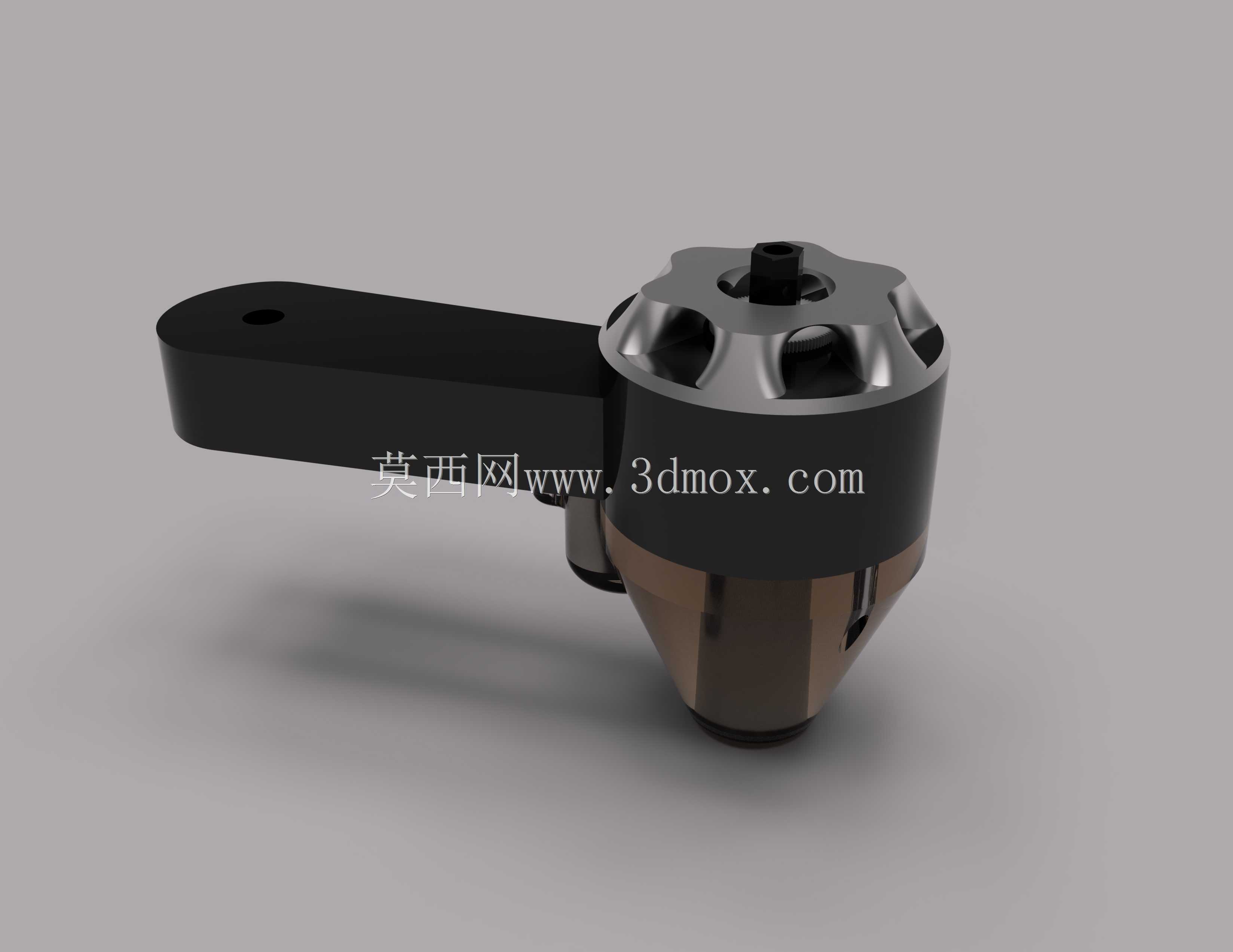

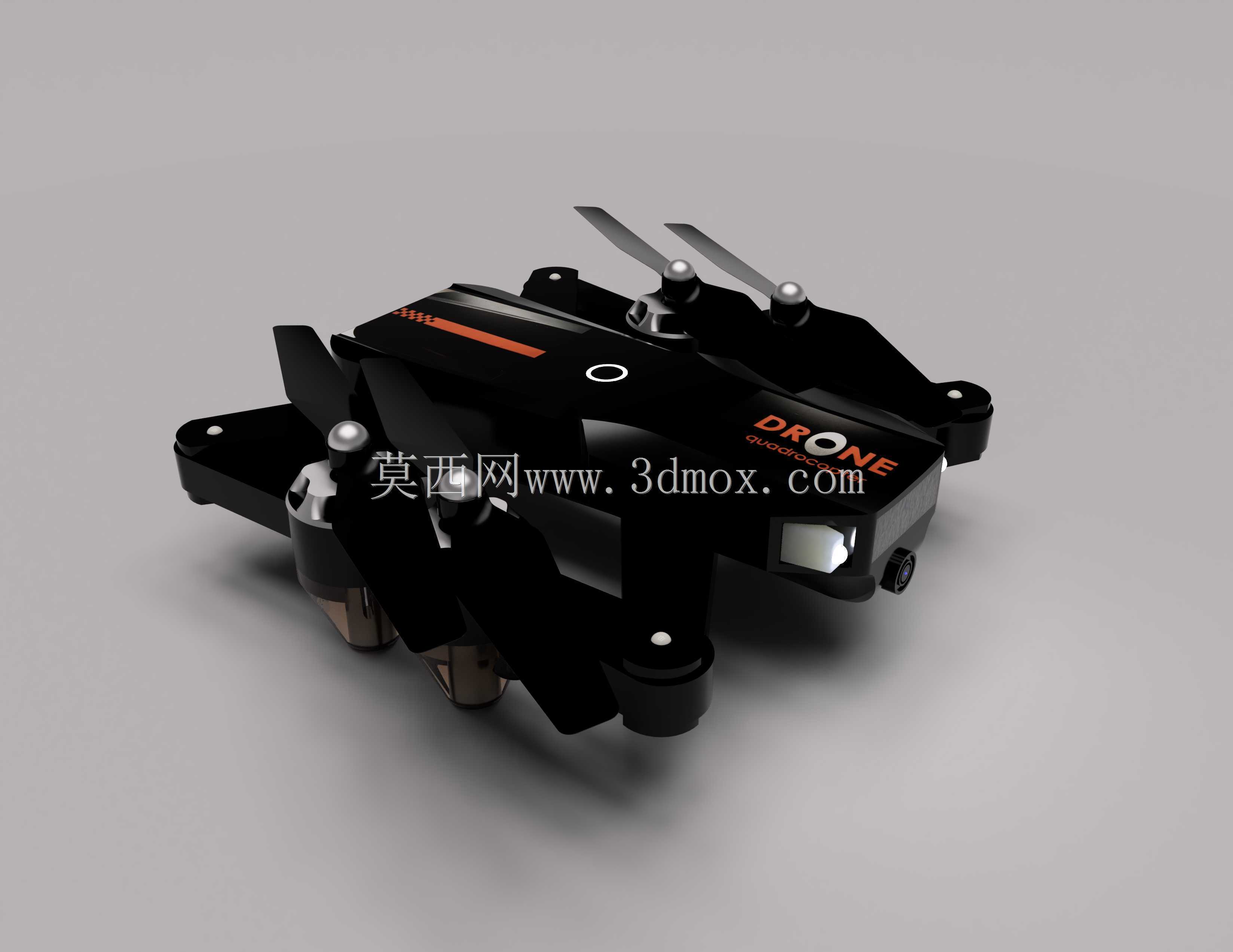

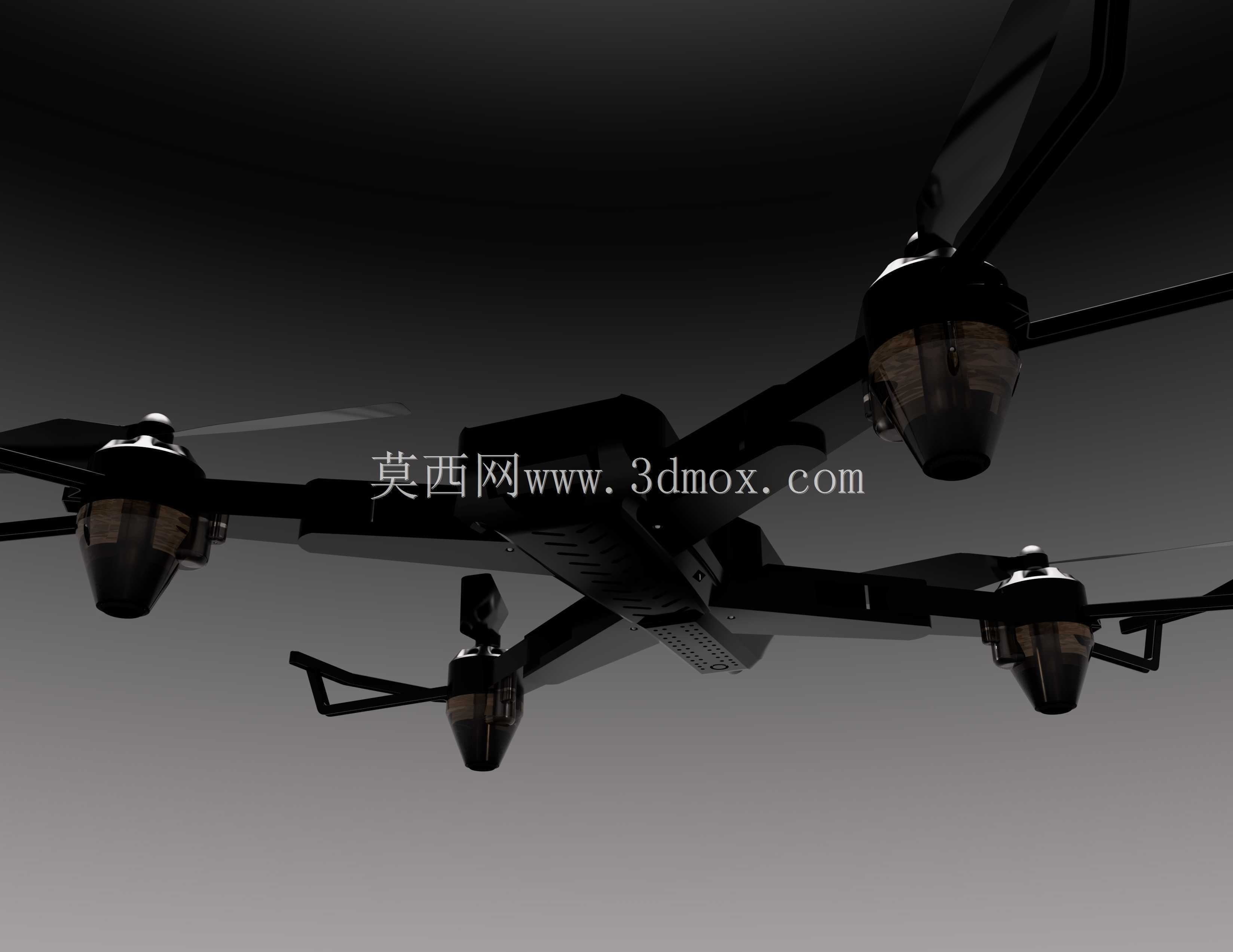

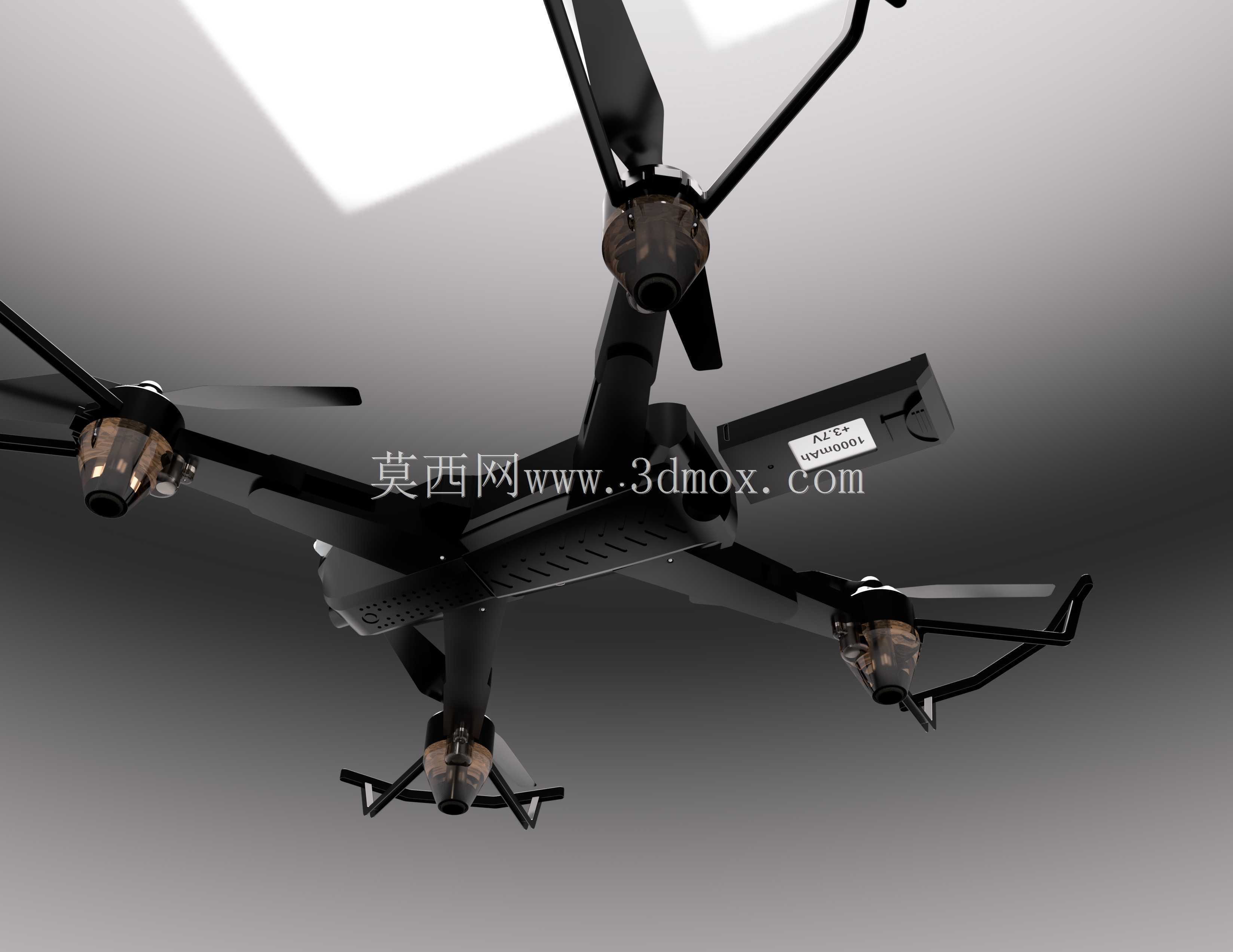

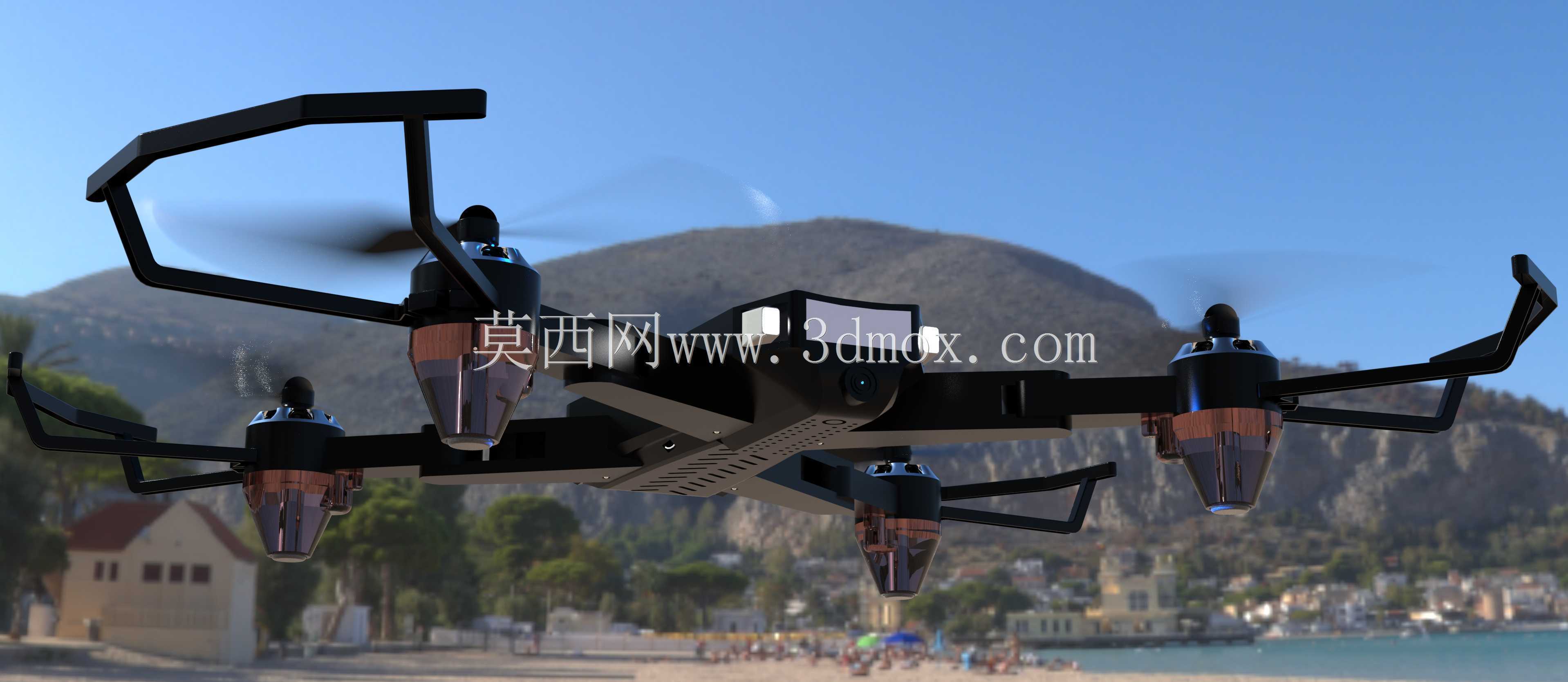

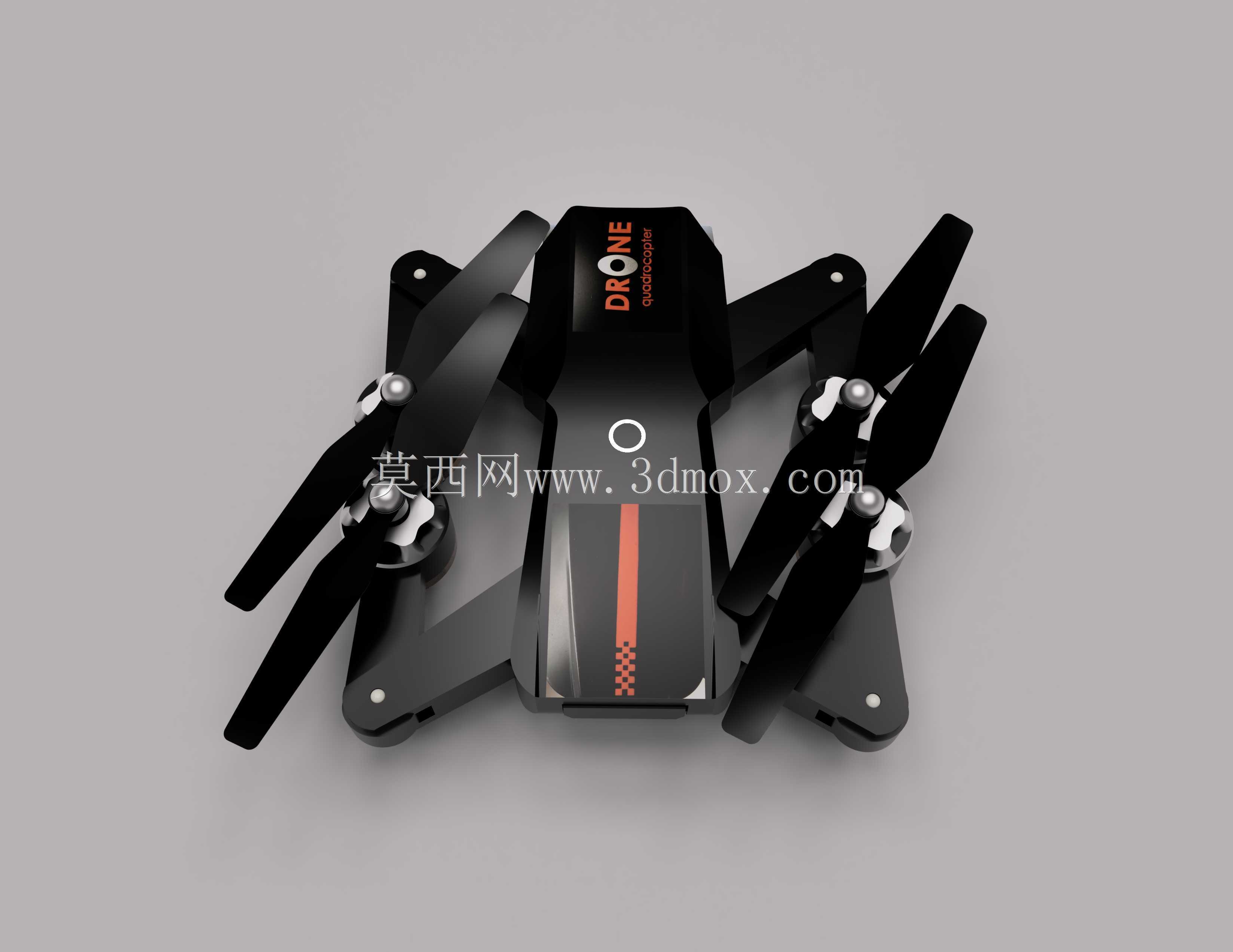

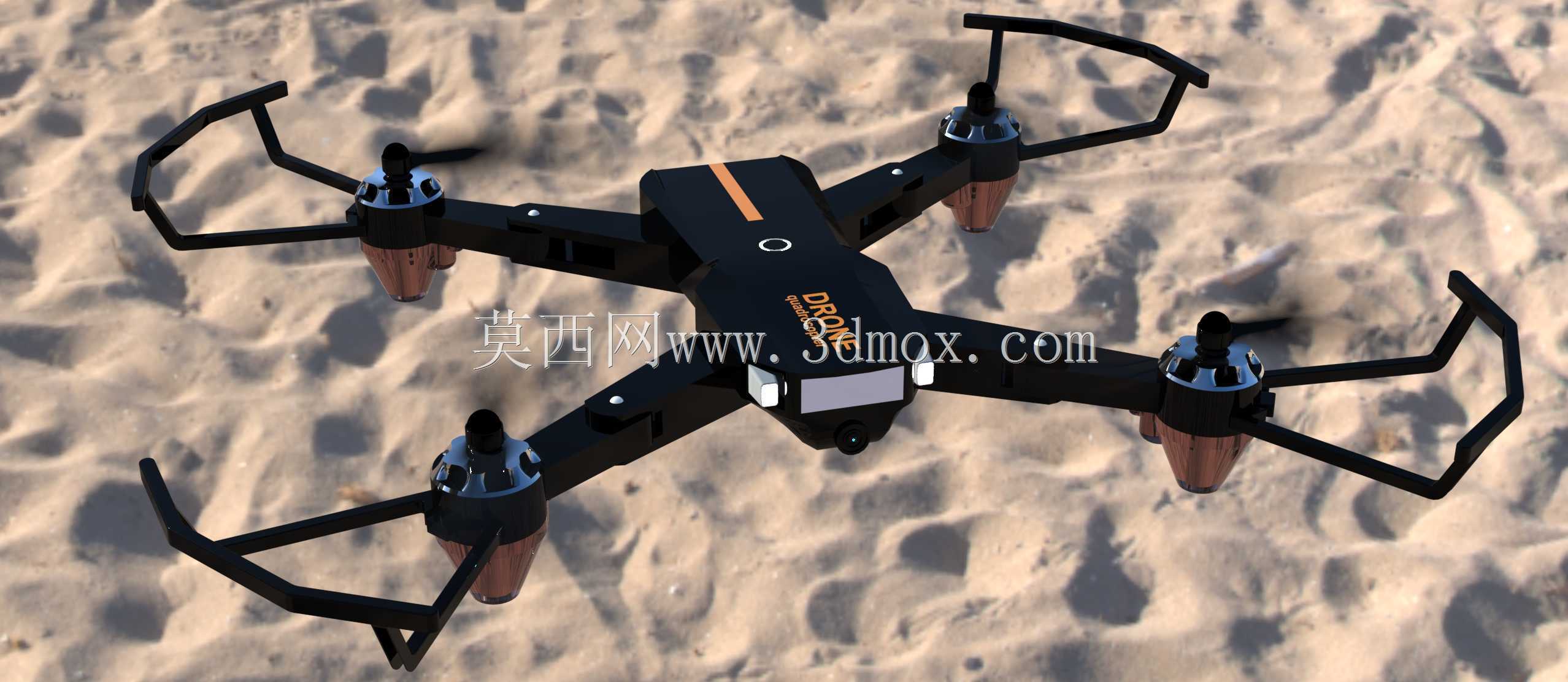

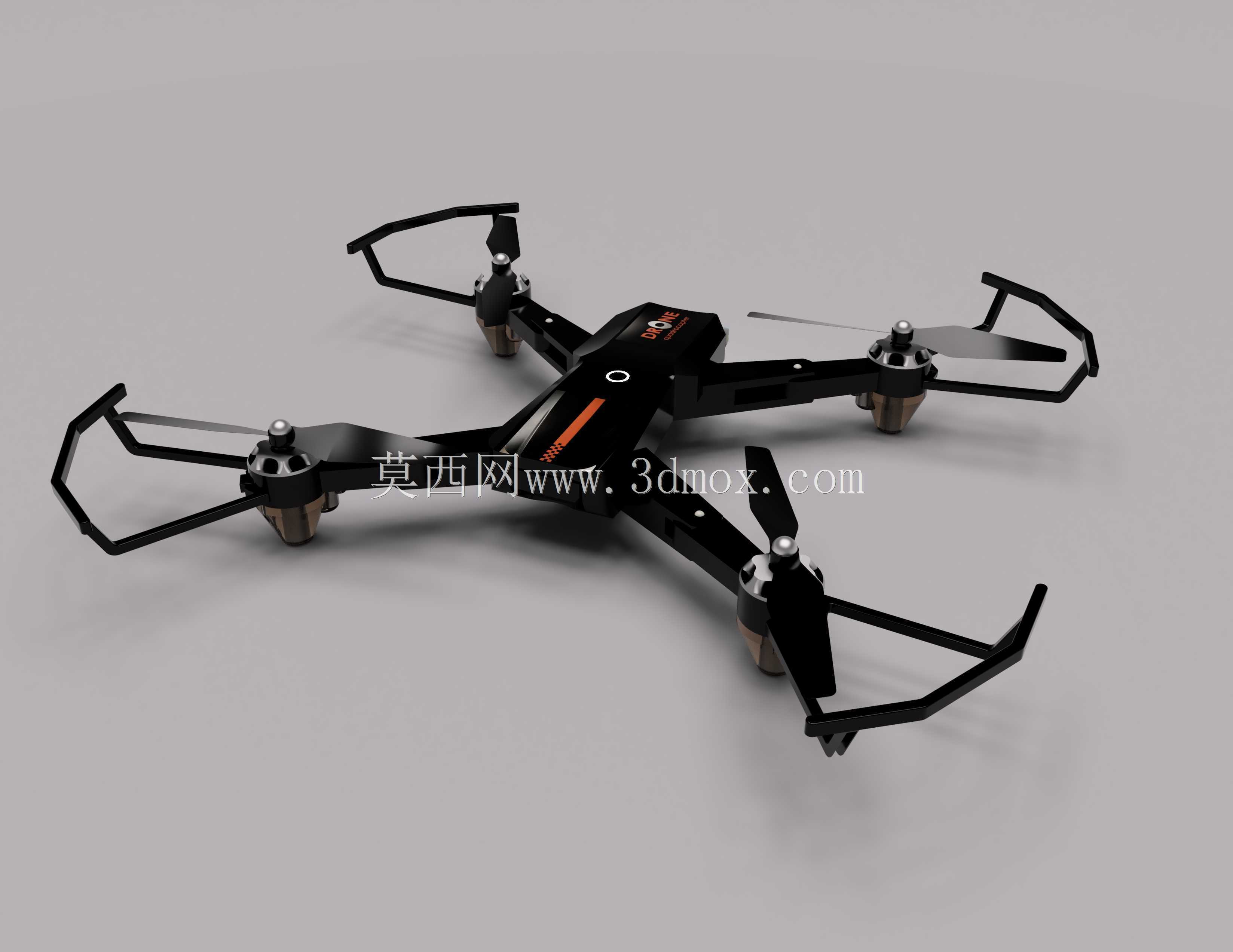

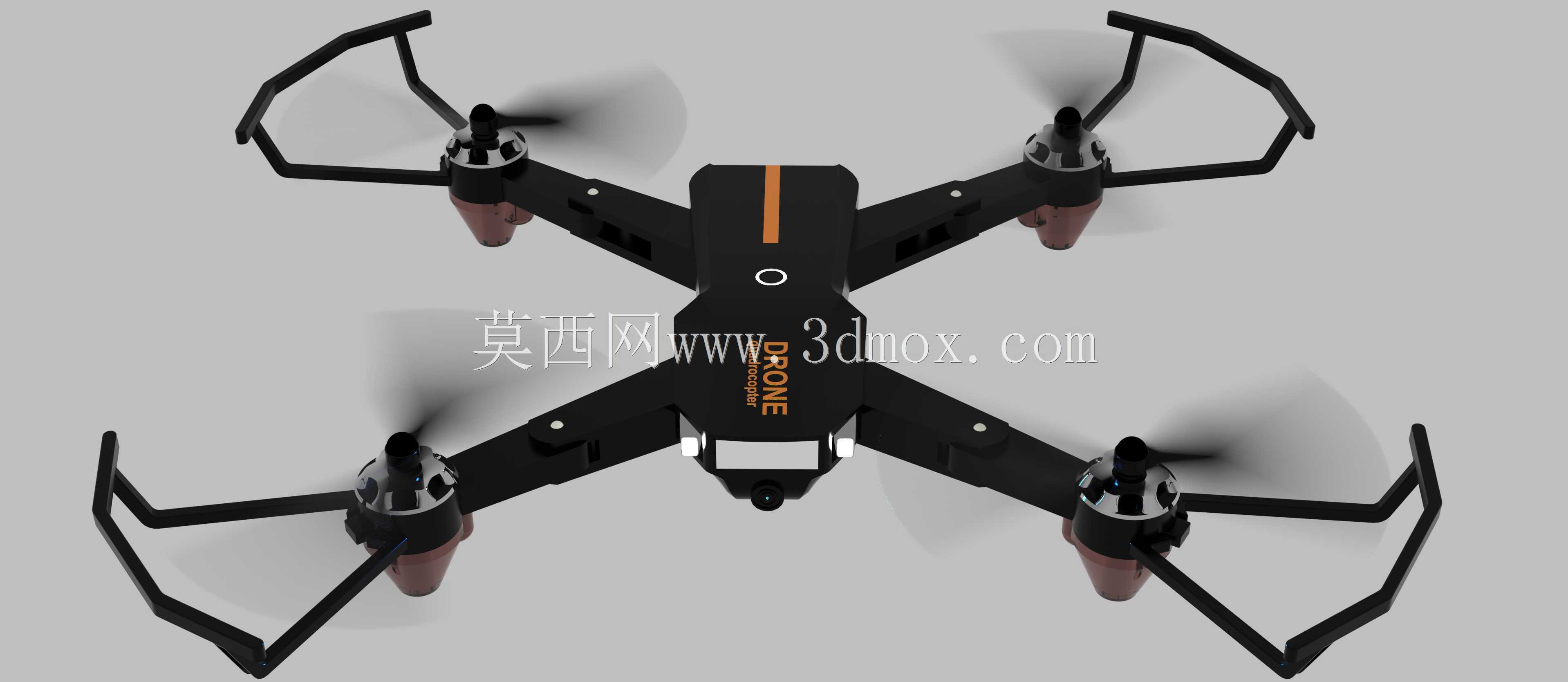

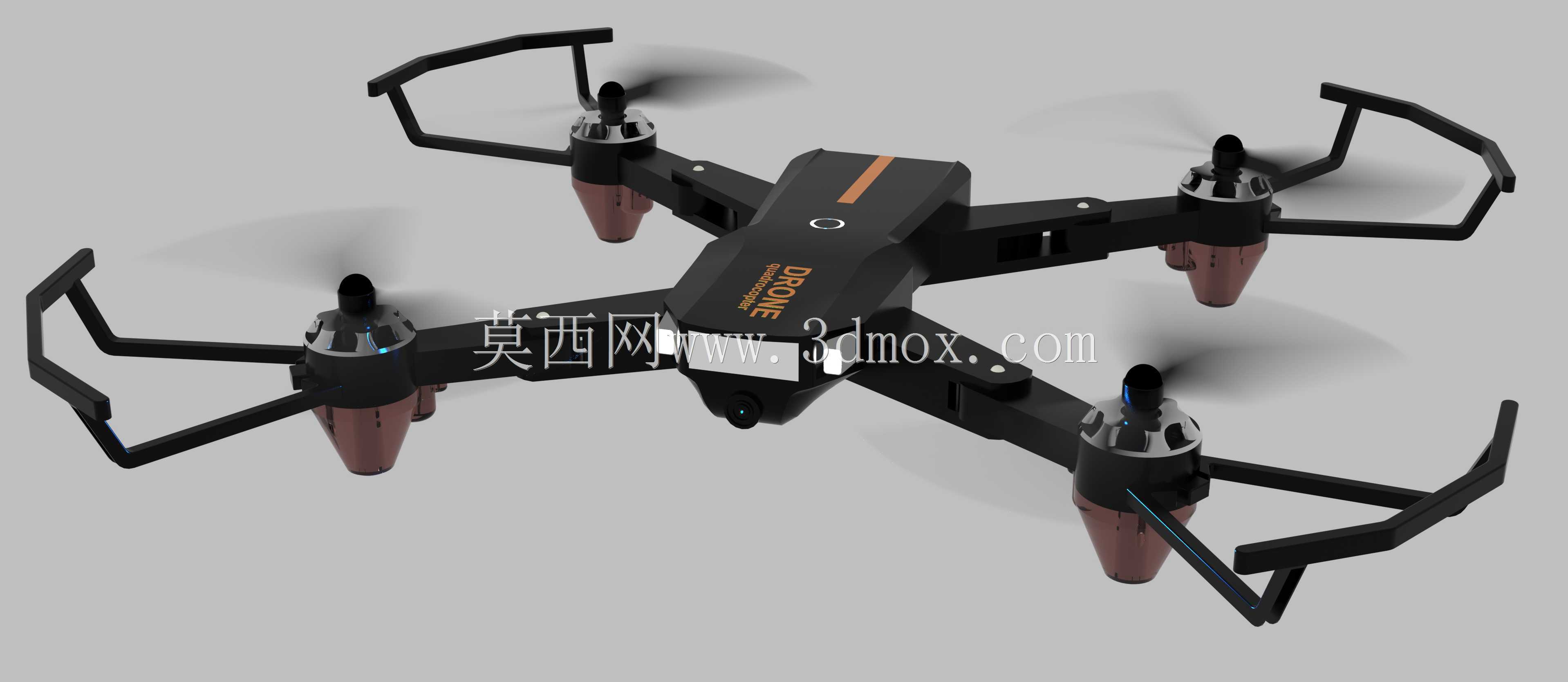

　　该结构为多旋翼无人机配套的外转子无刷动力单元，核心承担旋翼旋转的动力输出职能，是消费级航拍无人机、行业巡检无人机、小型植保无人机动力系统的核心组成部件，直接决定整机的悬停稳定性、载荷能力与续航表现。从实际应用场景来看，这类动力单元普遍适配轴距250mm到450mm区间的多旋翼机架，单单元最大持续拉力可覆盖0.8kg到2.5kg区间，能够满足日常航拍挂载轻量化云台、巡检作业挂载小型可见光/红外摄像头、轻量植保作业挂载小容量药箱的实际使用需求，在低风速环境下可稳定维持旋翼转速波动控制在±50rpm以内，避免飞行过程中出现动力输出突变导致的机身姿态偏移。

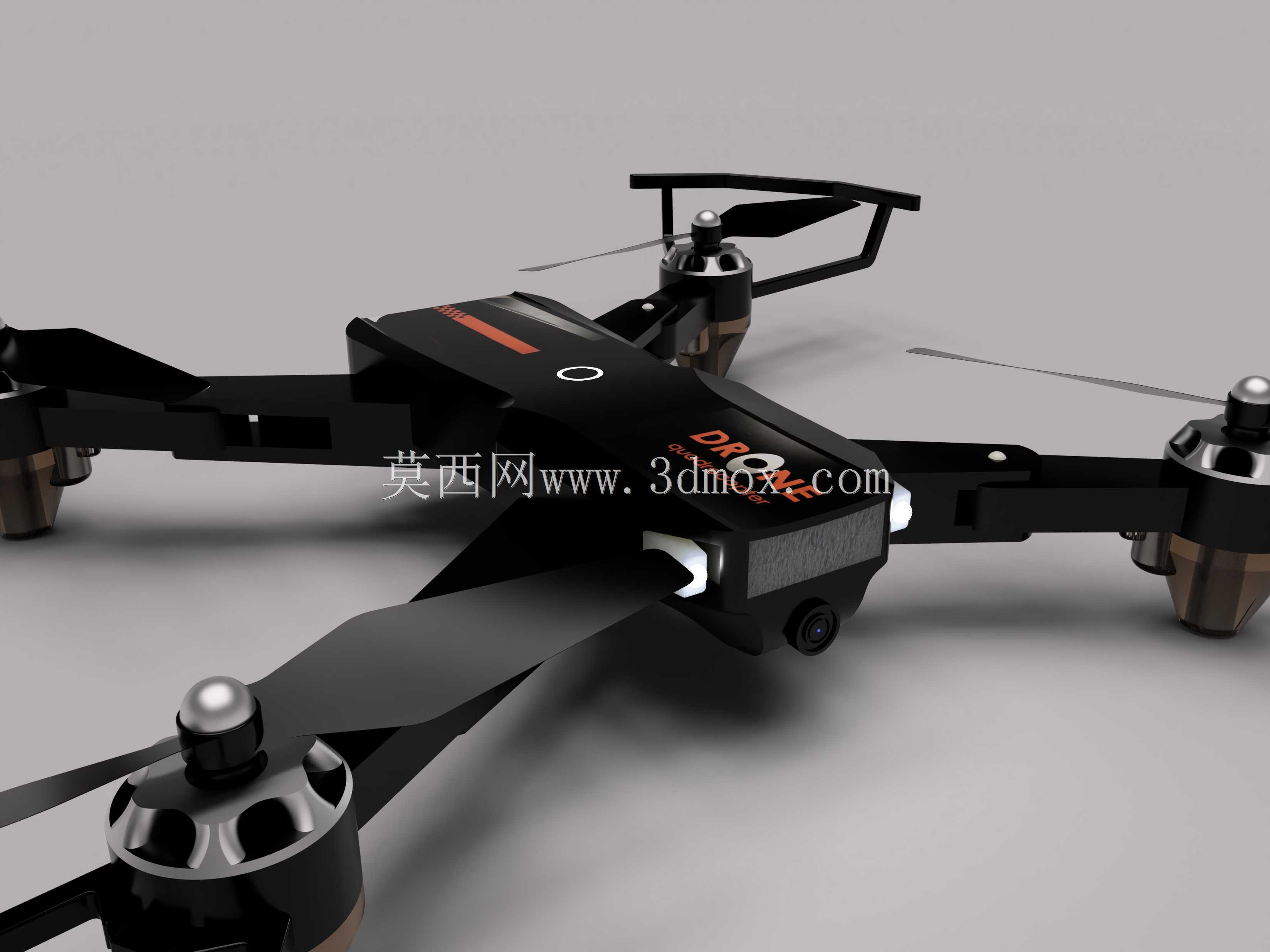

　　从功能特性层面来看，该动力单元采用外转子结构设计，转子外壳直接集成螺旋桨安装位，省去了传统内转子电机所需的减速传动结构，动力传递路径更短，传动损耗相比带减速组的动力方案降低12%以上，同时运转过程中的机械振动幅值更小，能够减少机身振动对航拍成像、传感器数据采集的干扰。定子绕组采用集中式绕线方案，槽满率控制在78%左右，兼顾了绕组散热效率与铜线利用率，持续满负荷运转时绕组温升可控制在45K以内，避免高温导致的磁钢退磁、绕组绝缘层老化问题，延长动力单元的连续工作时长。转子磁钢采用表贴式排布，配合定子斜槽设计，有效削弱齿槽转矩，让电机在低转速区间的运转平顺性更好，低速启动时不会出现卡顿、抖动问题，适配无人机低空低速悬停、精准姿态调整的工况需求。

　　设计思路上，该结构优先考虑了无人机动力系统的轻量化与安装便捷性需求，电机主体外壳采用高强度铝合金一体切削成型，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，整体重量控制在68g左右，不会给机架带来过多的冗余载荷。安装臂采用一体化悬臂结构，与电机定子底座通过定位止口配合，安装时仅需通过两颗M3螺丝即可完成锁紧固定，定位精度可控制在0.05mm以内，保证电机输出轴与机架安装面的垂直度，避免螺旋桨旋转时出现动不平衡问题。电机输出轴顶端设置有标准的螺旋桨快装结构，配合压片式锁紧件，无需额外工具即可完成螺旋桨的拆装更换，适配户外作业场景下的快速维护需求。出线端采用侧出式走线设计，电源线与信号线沿着安装臂内部的走线槽布置，避免线材外露被螺旋桨打到，同时减少飞行过程中的风阻。

　　从外形尺寸与安装边界来看，该动力单元定子直径为28mm，定子高度为12mm，转子外壳最大外径35mm，整体高度（不含安装臂）为32mm，安装臂长度为62mm，安装臂上的固定孔位中心距为30mm，适配市面上绝大多数标准规格的碳纤维机架管夹安装需求。安装时需要预留的最小径向空间为40mm，避免转子旋转时与机架结构、线材发生干涉，轴向方向需要在螺旋桨与电机上端面之间预留至少3mm的间隙，防止螺旋桨形变时摩擦电机外壳。轴承采用双滚珠轴承结构，上下轴承间距为18mm，能够承受螺旋桨旋转时产生的径向载荷与轴向拉力，额定动载荷满足1000小时以上的连续运转寿命要求，适配无人机高频次起降、长时间悬停的使用工况。转子外壳表面做了阳极氧化处理，具备一定的防腐蚀、耐磨损能力，能够适应小雨、高湿度等复杂户外作业环境，不会因为短时间的水汽侵蚀导致内部绕组短路、磁钢锈蚀。
