柳叶刀巡飞无人机结构三维建模

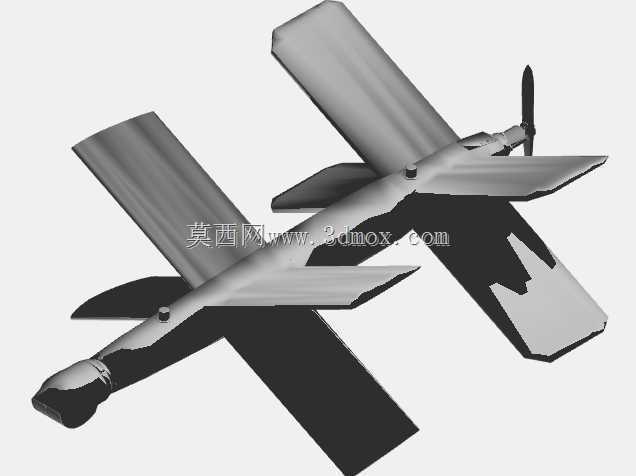

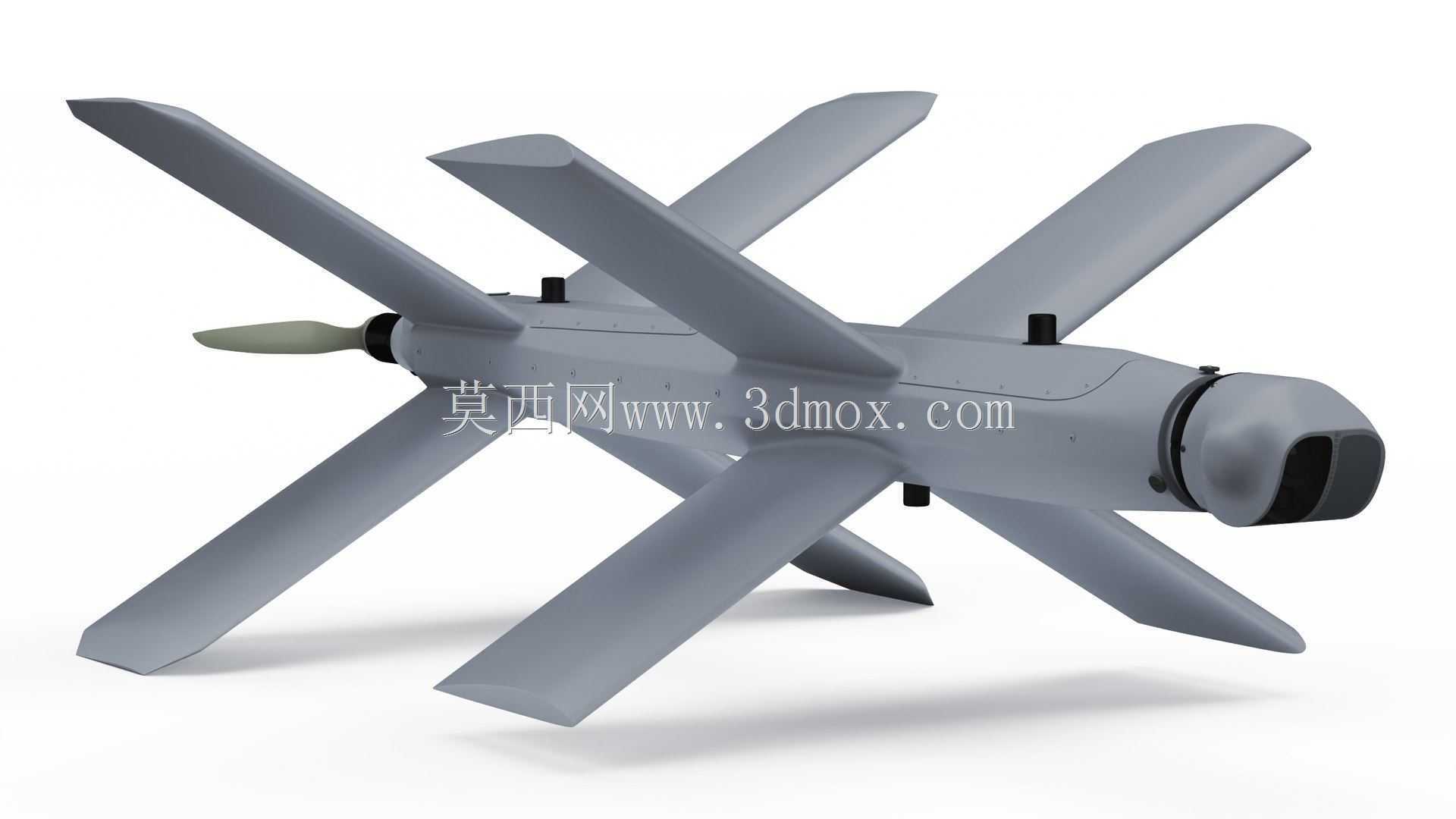

　　本次建模还原的柳叶刀巡飞无人机，属于低空低速巡飞类航空装备，核心应用场景覆盖前沿战场的战术侦察、精确点目标打击、区域巡飞压制等任务，区别于传统察打一体无人机的大尺寸长航时定位，该类装备主打单兵携行、快速部署、低成本消耗的使用特性，建模过程中完全围绕实际装备的功能逻辑做结构还原，没有做夸张的艺术化修改。从结构设计思路来看，整机采用前后串列式双翼布局，摒弃了常规无人机的尾翼结构，前后两组大展弦比平直翼沿机身轴线前后布置，这种布局的核心优势是可以在极小的机身长度下获得足够的升力面积，降低整机结构重量，同时大幅简化飞行控制逻辑，不需要复杂的尾翼舵面联动，仅通过机翼后缘的小型舵面即可完成俯仰、滚转、偏航的全姿态控制，

　　非常适合低成本量产的消耗类装备。建模时特意还原了机翼与机身的快拆连接结构，实际使用中操作人员不需要专用工具，即可在一分钟内完成两组机翼的插接固定，配合储运发射筒的尺寸边界，拆装机翼后的整机截面尺寸可以控制在直径150mm的圆筒范围内，完全满足单兵背囊携行、小型发射筒弹射起飞的安装要求。机身主体采用圆柱形截面设计，从头部到尾部分为导引头舱、战斗部舱、飞控电池舱、动力舱四个功能段，建模时严格按照实际装备的尺寸比例做分段处理：头部导引头段采用半球形透明整流罩设计，内部预留了光电传感器的安装空间，整流罩与机身段采用阶梯式止口连接，保证飞行过程中的气动密封性；战斗部舱段位于机身中部靠前位置，外壁做了局部加厚处理，

　　建模时预留了战斗部安装的定位凸台，对应实际装备中战斗部与机身的固定接口；飞控与电池舱位于机身中部，是整机的重心位置，机翼的安装接口就设置在该舱段的左右两侧，保证机翼升力中心与整机重心重合，降低飞行过程中的配平阻力；尾部动力舱安装有活塞式螺旋桨发动机，建模时还原了尾部的两叶推进式螺旋桨，以及发动机舱表面的散热格栅结构，推进式布局的设计可以让前部的任务载荷不受螺旋桨气流干扰，同时避免螺旋桨在低空飞行时触碰地面障碍物造成损坏。从外形尺寸的边界控制来看，整机翼展控制在1.2米左右，机身全长约1米，最大起飞重量不超过15公斤，这个尺寸边界既可以保证30分钟以上的巡飞续航时间，又能满足单兵携行的重量要求，建模时特意核对了机翼的安装角，

　　前后机翼均设置了3度左右的安装角，保证低速飞行时的升力系数，失速速度可以控制在80km/h以下，适合在100米到1000米的低空域执行巡飞任务。结构细节上，建模还原了机翼后缘的舵面铰接结构，每个机翼后缘都设置了独立的舵面，通过微型舵机驱动，四个舵面的差动配合即可完成所有飞行动作，不需要额外设置垂直尾翼，进一步降低了结构重量和零件数量；机身尾部的螺旋桨采用折叠设计，在发射筒内时螺旋桨叶片沿机身轴线折叠，出筒后在离心力作用下自动展开，这个结构细节在建模时做了运动机构的还原，可以直观展示折叠与展开的状态变化。实际使用中，该类装备的起飞方式不需要专用跑道，通过小型弹射筒或者手持弹射即可起飞，发射后按照预设航线在目标区域上空巡飞，发现目标后可以直接俯冲打击，也可以通过数据链回传画面引导其他火力打击，建模过程中对机身下部的数据链天线窗口、头部光电传感器的安装角度都做了精准还原，光电传感器的视场角覆盖前下方120度范围，完全满足巡飞过程中的目标搜索需求。从结构强度设计来看，整机主体采用复合材料薄壁结构，建模时将机身壁厚设置为2mm，机翼采用翼梁加蒙皮的夹层结构，既保证飞行过程中的结构强度，又能最大限度降低整机重量，机翼与机身的连接接口采用插拔式快锁结构，没有复杂的紧固件，既方便快速拆装，也能降低生产制造成本，符合消耗类装备的设计定位。
