带机械臂结构的轮式漫游作业装置设计

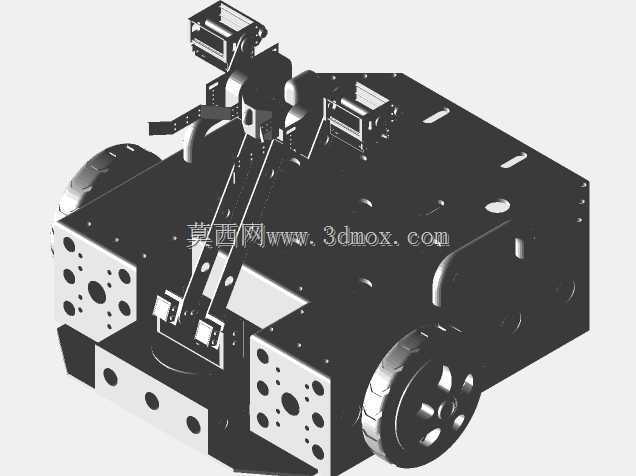

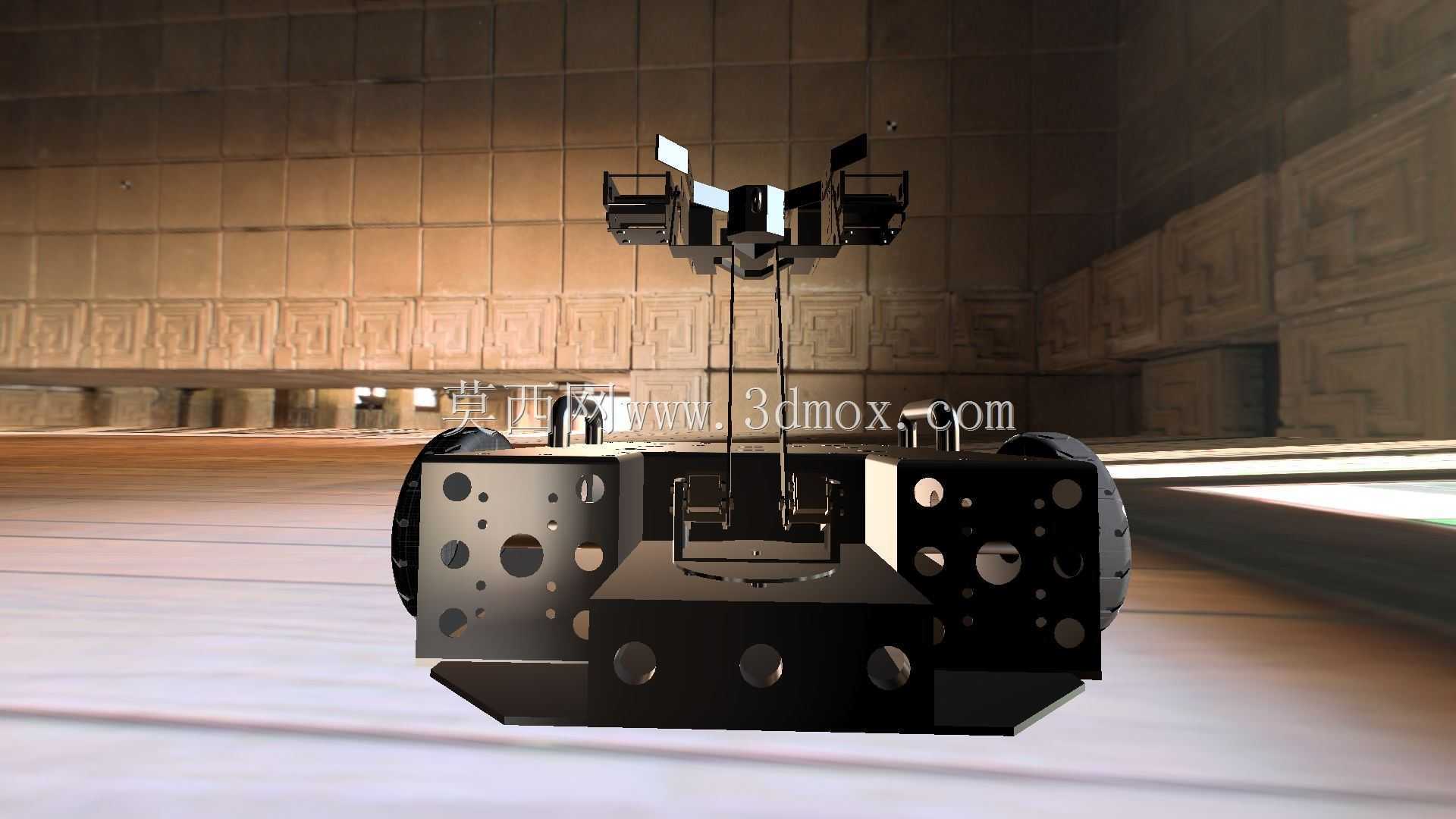

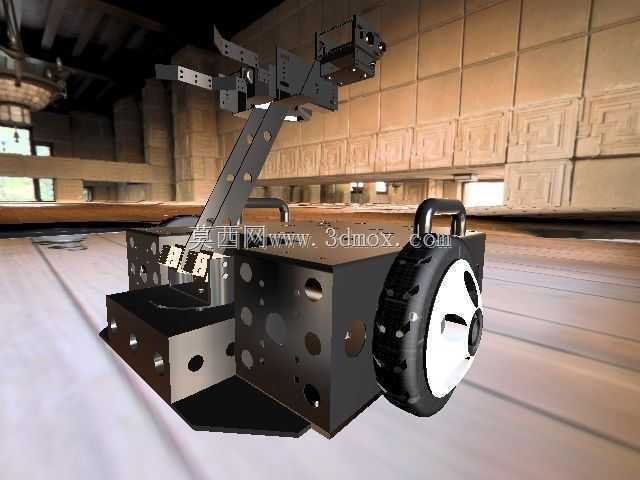

　　这款轮式漫游作业装置的结构设计，核心围绕非结构化场景下的近距离作业需求展开，区别于常规地面巡检设备的单一功能定位，其结构布局充分考虑了狭小空间通行、多姿态作业调整、模块化拓展的实际工程需求。从底盘结构来看，采用箱式焊接金属机架作为承载主体，机架侧壁预留多组标准化安装孔位，孔位间距按照通用工业型材安装规范排布，可根据不同作业场景加装传感器挂载支架、电池仓、辅助作业工具等拓展组件，机架底部预留15mm的离地间隙，能够覆盖常规室内平整地面、户外硬化路面的通行需求，同时避免底盘过低导致的凸起障碍物剐蹭问题。行走部分采用单侧单组大直径行走轮搭配后侧辅助支撑的布局，行走轮轮毂采用硬质工程塑料材质，轮面包覆防滑橡胶层，

　　轮组安装位置突出于机架侧方30mm，既能够在装置发生侧向倾斜时提供缓冲支撑，也可在通过窄缝时借助轮面滑动降低卡滞概率，轮组的安装轴座采用快拆结构设计，无需完全拆解机架即可完成轮组的更换维护。上部搭载的多自由度机械臂采用分段式钣金折弯结构，每段臂身都预留了等距排布的减重孔，在保证臂身结构刚度的前提下尽可能降低整体自重，臂段之间的铰接点采用标准销轴连接，可根据作业高度需求调整臂段的初始安装角度，机械臂末端预留通用安装法兰，可适配摄像头、小型抓取夹具、检测探头等不同作业终端，臂身的走线槽沿臂段内侧一体化设计，避免作业过程中线缆外露被剐蹭拉扯。在实际应用场景中，这类装置可适配室内场馆巡检、工业设备近距离检测、狭小空间侦查等多种作业需求，

　　比如在工业厂区的设备巡检场景下，可在末端搭载热成像探头，沿预设路径行进完成设备表面温度的采集检测，机械臂可抬升至对应设备的检测窗口高度，无需额外搭建登高作业平台；在展厅、场馆等公共区域的漫游作业场景下，可在末端搭载互动展示组件，配合行走机构完成移动展示、引导等功能。设计过程中针对安装边界做了多轮校核，整机处于收纳状态时的横向宽度不超过400mm，可顺利通过常规宽度的室内门洞、设备间通道，机械臂完全收纳时的整机高度不超过350mm，可进入高度较低的设备夹层、管道下方空间完成作业；机架顶部设置的两组金属提手，突出于机架上表面25mm，既可以在装置发生卡滞时手动提拉脱困，也可作为临时绑带挂点，用于固定额外搭载的作业设备。结构细节上，

　　机架的所有棱边都做了圆角钝化处理，避免在搬运、作业过程中剐蹭周边设备或操作人员，臂身与底盘的连接位置设置了机械限位结构，可限制臂身的最大下俯、上仰角度，避免臂身过度转动碰撞底盘或拉扯内部走线，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头部不突出于安装面，减少作业过程中的钩挂风险。从结构刚度匹配来看，底盘机架采用2mm厚度的冷轧钢板折弯焊接而成，可承载不超过8kg的上部搭载设备重量，机械臂段采用1.5mm厚度的钢板折弯成型，在完全伸展状态下可承载不超过1kg的末端作业载荷，能够满足绝大多数轻型检测、互动类作业终端的搭载需求，轮组的轮轴采用45号钢调质处理，可承受装置在1.2m/s行进速度下的常规冲击载荷，适配日常巡检、漫游作业的移动速度要求。
