电力变压器散热组件结构设计

　　在输配电系统的终端变电环节，户外敞开式电力变压器的长期运行可靠性，很大程度上取决于散热结构的设计合理性。本次呈现的散热组件结构，主要适配10kV级柱上或台架式电力变压器的外置散热需求，这类设备多部署在城郊、乡村的配电节点，常年承受日晒雨淋、昼夜温差波动，同时要承载变压器满负荷运行时的绕组温升传导，对散热结构的换热效率、结构强度、安装适配性都有明确的工程要求。

　　从实际运行场景来看，这类散热组件直接贴合在变压器油箱的外侧壁面，内部与变压器绝缘油腔连通，通过油液的自然对流循环，把绕组、铁芯工作产生的热量持续传导到散热鳍片表面，再借助空气的自然流通把热量散逸到外界环境中，不需要额外配置强制风冷装置，就能保证变压器在额定负载下的顶层油温不超过国标限定的阈值，减少绝缘油老化速度，延长设备整体的免维护周期。很多户外配电点没有条件配置定期运维巡检，这种无额外动力部件的散热结构，能大幅降低后期故障概率，适配无人值守的配电场景需求。

　　设计过程中首先考虑的是换热面积的匹配计算，按照对应容量变压器的额定损耗发热量，核算所需的总散热面积，最终采用多组平行排布的竖向鳍片结构，每片鳍片的间距经过反复校核：间距过小会导致鳍片间空气流通阻力增大，热空气无法顺利上浮排出，形成热量淤积；间距过大则会在有限的安装空间内压缩总换热面积，达不到额定散热效率。最终选定的鳍片间距，既保证了自然对流状态下空气能在鳍片间隙形成顺畅的上升流道，也在组件整体轮廓尺寸内最大化布置了换热面，同时兼顾了户外环境下的积灰、落叶堵塞风险，常规降雨就能冲刷掉鳍片间隙的浮尘，不需要频繁人工清理。

　　结构强度方面，整个散热组件的边框采用一体化折弯成型结构，鳍片与边框、底座的连接采用连续焊接工艺，保证整个组件的密封性能，避免绝缘油渗漏。组件底部设置的安装定位凸台，能和变压器油箱壁的安装接口精准对位，安装时只需要对齐定位孔位，就能完成组件与油箱的密封对接，不需要现场反复调整位置，降低现场安装的施工难度。组件的整体外轮廓尺寸严格匹配对应容量变压器的安装边界，突出油箱壁的厚度经过核算，既保证了内部油道的流通截面积足够，不会因为油流阻力过大影响对流循环效率，也不会因为突出尺寸过大，导致运输、吊装过程中发生磕碰变形，适配常规配电变压器的运输包装尺寸要求。

　　从细节设计来看，鳍片表面做了平整化处理，没有多余的凸起或凹槽，避免在户外环境下形成积水点位，减少长期运行过程中的锈蚀风险。组件边角位置都做了圆弧过渡处理，避免安装、运维过程中尖锐边角划伤施工人员。油道的走向设计顺着热对流的方向设置，高温绝缘油从组件上部接口进入散热流道，在鳍片间循环降温后从下部接口回流到油箱内部，形成自然的循环压差，不需要额外设置导流部件就能保证油液循环顺畅。在不同环境温度的工况下，这种结构都能自适应调整对流速度：环境温度高、负载大时，油体温差大，对流速度加快，散热量随之提升；环境温度低、负载小时，对流速度放缓，避免变压器油温过低影响绝缘性能。

　　针对户外使用的耐候性需求，整个组件的外表面处理工艺适配户外长期暴晒、雨淋的工况，涂层附着力满足对应的电力设备行业标准，不会因为长期紫外线照射出现涂层剥落、锈蚀的问题。组件的安装孔位采用标准化设计，能和同容量等级的主流变压器产品接口互换，在设备运维更换配件时，不需要对原有变压器结构做额外改造，就能直接替换安装，降低配件采购和现场施工的成本。很多乡村配电点的道路条件有限，大型吊装设备无法进场，这种散热组件的重量控制在单人可搬运的范围内，现场更换作业只需要两名运维人员配合就能完成，不需要调用大型设备，大幅提升运维效率。

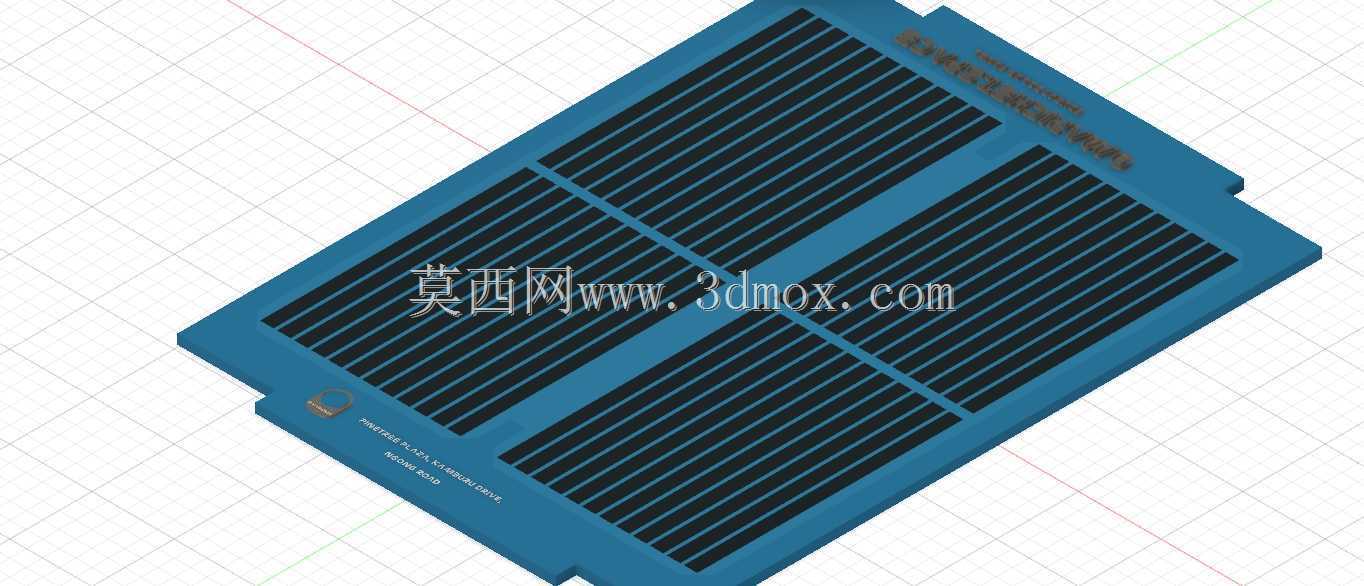

　　在建模过程中，所有的安装配合尺寸都按照电力设备的通用公差标准设定，密封面的平面度、安装孔的位置度都满足实际加工生产的精度要求，导出的模型可以直接用于后续的工程图转化、加工工艺编制，也可以用于变压器整体装配的干涉校验，模拟实际安装过程中是否会和周边的接线端子、固定支架产生位置冲突，提前规避现场安装时可能出现的配合问题。对于结构设计人员来说，这种成熟的散热结构参数，也可以作为同类型不同容量变压器散热设计的参考基准，根据实际发热量需求按比例缩放鳍片数量、整体尺寸，缩短新产品的开发周期，减少反复试制测试的成本。
