电力变压器用十字槽钢制固定支架

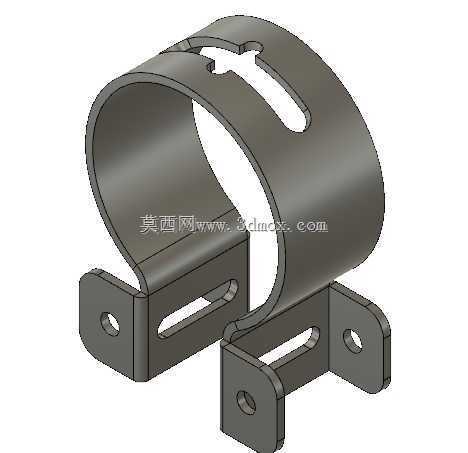

　　在电力输配系统的变压器装配环节，这类钢制固定支架是绕组与铁芯夹件之间常用的定位支撑构件，主要承担绕组轴向压紧、径向限位的作用，避免变压器在运输颠簸、运行振动以及短路电动力冲击下出现绕组位移、绝缘层磨损的问题，直接关系到变压器整机的结构稳定性与运行寿命。从结构设计来看，该支架采用整体式筒状基体，两端预留的凸台结构是与夹件装配的定位止口，安装时可直接嵌入夹件对应的凹槽内，无需额外加工定位销孔，能有效缩减现场装配的配作工序，止口的配合公差选用H7/k6过渡配合，既保证装配时的定位精度，又不会出现过盈装配导致的支架应力集中问题。支架中部开设的十字贯通槽是核心功能结构，横向长槽用于穿设绕组的压紧拉带，

　　拉带收紧时可将作用力均匀传递到支架两端的支撑面上，避免局部压强过大压损绕组端部的绝缘纸筒；纵向窄槽则是为了适配不同容量变压器的拉带偏移量，同时预留一定的形变余量，当变压器运行时绕组因温度变化出现热胀冷缩，纵向槽可提供微小的形变空间，避免支架与拉带之间出现硬接触导致的应力拉裂。从尺寸边界来看，支架的整体外径与变压器绕组端部的支撑环内径匹配，安装后不会超出绕组的径向轮廓，避免与油箱内壁出现安全距离不足的问题；支架的轴向高度根据绕组端部到夹件的距离设计，安装后两端面分别贴合夹件与绕组端部的绝缘压板，压紧行程控制在1.5mm以内，既保证足够的压紧力，又不会因过度压缩导致绝缘压板出现蠕变。设计过程中需要重点考量支架的受力分布，

　　通过有限元仿真验证短路工况下的应力集中点，十字槽的端部采用R3的圆角过渡，避免尖角处出现应力集中导致的疲劳断裂，基体材质选用Q235冷轧钢板冲压成型后做镀锌钝化处理，表面粗糙度控制在Ra6.3，既满足结构强度要求，又具备良好的抗锈蚀能力，适配变压器内部的绝缘油浸泡环境，不会与绝缘油发生化学反应影响油质。在实际装配场景中，这类支架通常沿绕组圆周方向均匀布置4-6件，根据变压器的容量等级调整布置数量，大容量高电压等级的变压器可适当增加支架数量，分散单点支撑的受力，每个支架的横向槽内穿设的拉带采用无纬带材质，收紧力矩控制在25N·m，保证各支架受力均匀，避免出现个别支架受力过载的情况。不同于分体式的支撑垫块，

　　这种整体式钢制支架的抗侧向力能力更强，在变压器发生突发短路时，绕组产生的径向扩张力可通过支架的筒状基体均匀传递到夹件上，不会出现分体垫块易脱落、移位的问题，同时十字槽的结构设计也方便运维过程中检查拉带的松紧状态，无需拆卸支架即可观察拉带的张紧情况，降低后期运维的工作量。设计时还需要考虑支架的加工工艺性，整体采用冲压折弯成型工艺，无需复杂的机加工工序，成型后仅需对切口处做去毛刺处理，避免毛刺尖角刺破绝缘件，生产效率高，成本可控，适合批量配套电力变压器的生产装配需求。
