多接口侧出式电力接线端子结构设计

项目分类:变压器/电感器 发布时间:2024-08-22 ID:764465
  • 多接口侧出式电力接线端子结构设计
  • 多接口侧出式电力接线端子结构设计

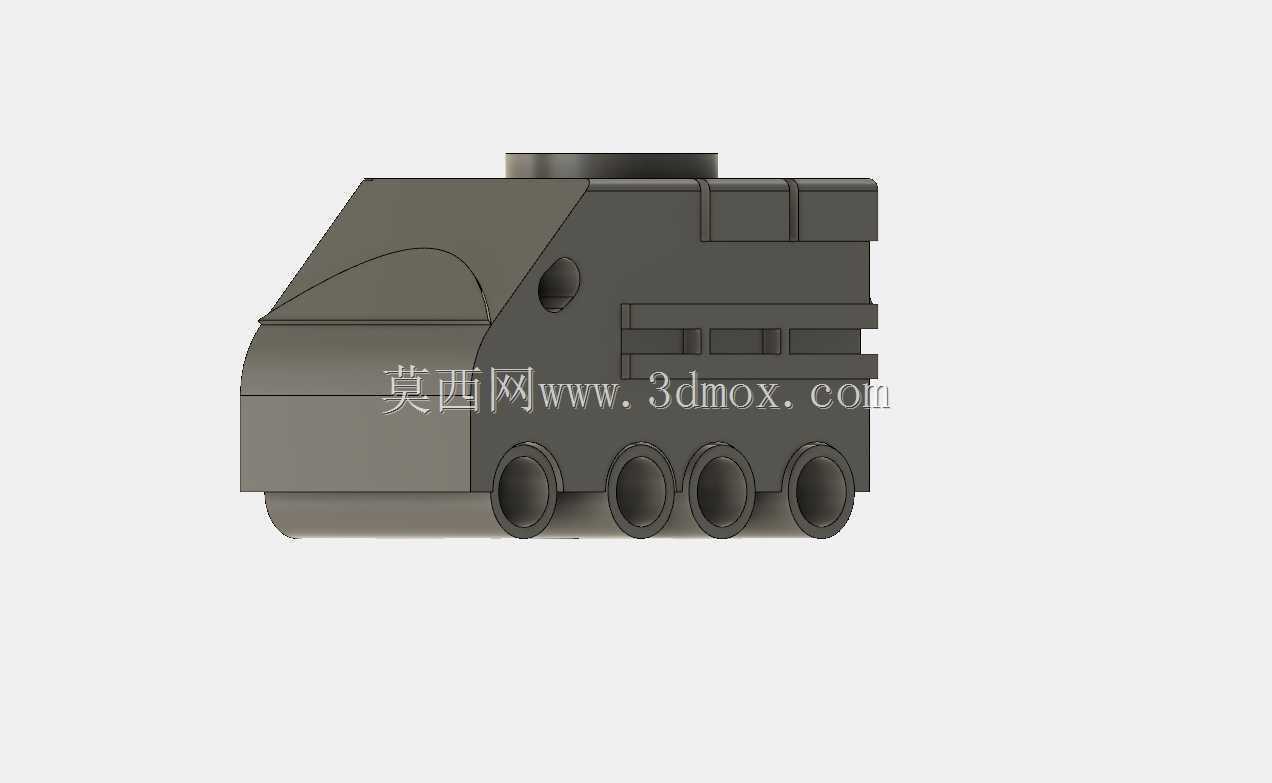

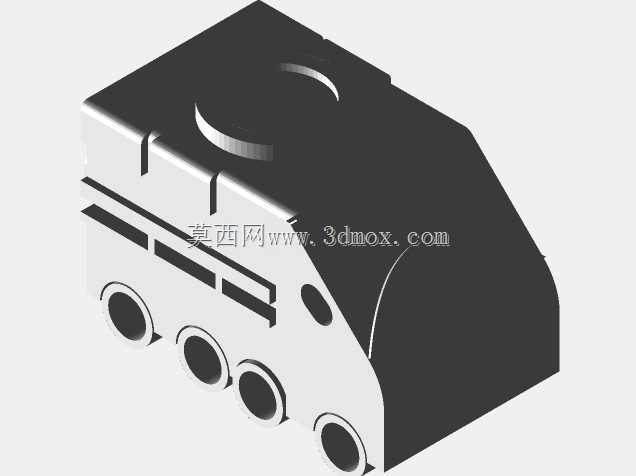

  在低压配电、控制柜内部布线、小型电力变压器二次侧出线接驳的场景里,这类多接口侧出式接线端子是解决多回路导线集中接驳、避免导线裸露松脱的核心连接件,日常运维中更换回路、检修线路时,不需要重新剥线压接整束主线,只需要对应端子位操作单路支线,能大幅降低现场布线的出错概率,也能减少柜内布线的杂乱程度。从结构设计来看,这款端子采用一体化绝缘壳体包裹内部导电排的结构,壳体选用耐温阻燃的工程塑料材质,顶部设置的圆形凸台是主进线端的接入位,对应内部的主导电铜排,侧部均匀排布的四个圆形接口是支线出线位,每个出线位内部都设置了独立的压线弹片或者锁紧螺丝结构,导线插入后可以通过对应的锁紧结构实现可靠压接,避免运行过程中因为振动、热胀冷缩出现接线松脱、

  接触电阻过大发热的问题。设计过程中首先要考虑的是绝缘间隙,不同电位的接线位之间的爬电距离需要满足低压电气的安全规范,壳体上的凸起分隔筋就是用来增加相邻端子之间的爬电路径,避免潮湿、积尘环境下出现沿面闪络的问题。壳体侧面的圆形小孔是端子的固定安装孔位,可以配合自攻螺丝或者卡扣将整个端子固定在变压器的出线侧支架、控制柜的安装导轨或者安装板上,安装边界需要预留至少15mm的侧边操作空间,方便施工时用螺丝刀拧紧压线螺丝,同时出线侧要预留导线弯折的空间,避免导线过度弯折导致线芯断裂或者绝缘层破损。主进线端的接口尺寸适配6-10平方的多股铜芯导线,侧部四个出线位适配1.5-4平方的支线导线,能满足单路主进线分接四路支线的配电需求,

  常见于小型控制变压器的输出端分接、小型设备内部的电源回路分配、照明回路的分线接驳场景。壳体的斜切面设计不是单纯的造型处理,这个角度刚好匹配现场接线时的操作视角,施工人员在柜前接线时不需要过度俯身或者歪头就能看清每个出线位的接线孔位置,能提升接线的效率,也能减少导线插不到位的情况。壳体上的分层卡扣结构是用来实现同型号端子的拼接扩展,当需要更多分路的时候,可以将多个同款端子通过侧边的卡扣拼接成整排端子排,不需要额外的固定支架就能实现多回路的集中布置,拼接后的端子排整体平整度好,相邻端子之间的定位准确,不会出现错位导致的安装间隙过大问题。内部导电排采用一体式冲压成型的铜排,表面做镀锡处理,降低接触电阻的同时提升抗氧化能力,

  每个出线位的压线位置都做了防滑纹路处理,导线压接后能和铜排充分接触,避免长期运行后出现氧化松动。设计时还考虑了防误插结构,不同规格的端子接口直径做了差异化处理,避免不同线径的导线误插入不匹配的端子位导致压接不牢,同时主进线端的接口位置比出线位高一个层级,施工时能直观区分主进线和支线的位置,减少接线时的相序接反、进出线接错的问题。在实际选型应用中,这类端子需要匹配对应的导线线径和额定电流,这款端子的主回路额定载流量可以达到60A,支路额定载流量达到20A,能满足常规小型电力变压器的二次侧配电分接需求,安装时需要注意端子的安装方向,出线位朝向操作侧,方便后续运维时的线路检修和更换,同时接线完成后需要拉拽每根导线确认压接牢固,避免虚接发热。整个结构没有多余的复杂零件,装配时只需要将内部铜排嵌入壳体的定位槽,再装入压线锁紧结构,最后扣合壳体的封盖即可完成组装,生产装配效率高,后期维护时如果单个压线位出现损坏,也可以快速拆开壳体更换内部零件,不需要整体更换整个端子,降低运维成本。
