电力变压器配套工装副件结构设计

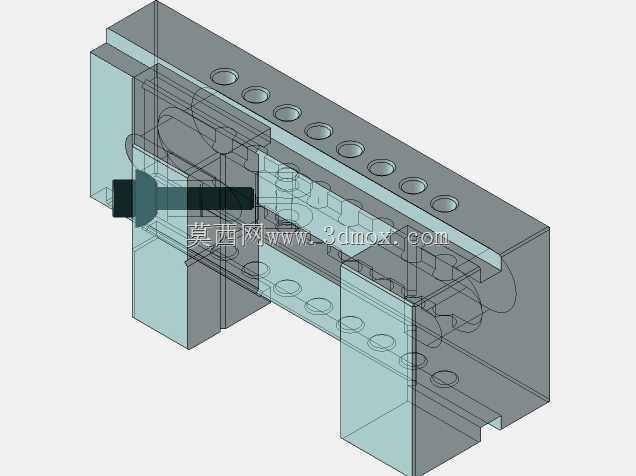

　　在电力输配系统的变压器装配环节，这类配套工装副件主要承担绕组定位、绝缘件支撑以及装配过程中的临时夹持功能，是变压器生产线上不可或缺的工艺辅助构件。从结构设计逻辑来看，该构件采用对称式槽型主体框架，两侧预留等距排布的圆形通孔，这些孔位并非单一功能设计，既可以作为绝缘螺杆的穿装定位孔，在绕组叠装完成后穿入绝缘拉杆实现绕组与铁芯的压紧固定，也可在装配工序中作为工艺定位销的基准孔，配合车间装配台的定位销实现构件的快速装夹定位，减少人工对齐的误差。主体框架的槽腔尺寸经过严格匹配，刚好适配常用容量等级电力变压器的铁芯叠片侧边宽度，安装时可直接卡接在铁芯柱的侧方，无需额外加工适配垫块，大幅压缩装配工序的准备时间。

　　两侧伸出的透明状挡片采用绝缘工程材质，设计时特意将其厚度控制在3mm，既保证足够的结构强度抵挡绕组绕制过程中的侧向挤压力，又不会额外占用铁芯与油箱之间的绝缘安全距离，挡片与主体框架采用嵌入式卡接结构，无需额外紧固件即可完成固定，在后期设备维护时可直接徒手拆卸更换，降低现场运维的操作难度。从安装边界来看，该构件的整体长度适配常规10kV级电力变压器的铁芯窗高，安装后不会超出铁芯夹件的外轮廓，不会干涉后续油箱的扣装工序，构件底部预留的2mm凸台可直接卡在夹件的定位槽内，装配时无需额外测量定位尺寸，工人可直接凭凸台卡接到位，有效降低一线装配人员的操作门槛。在实际生产场景中，这类工装副件不仅用于新变压器的生产装配，

　　在老旧变压器的现场返厂大修环节也可作为通用替换件使用，其孔位采用行业通用的孔距标准，可适配近十年内主流厂商生产的同容量等级电力变压器，无需针对不同厂商的产品单独开模制作，大幅降低备件库存的品类压力。设计过程中特意将构件的所有棱边做了R2圆角处理，避免装配过程中尖锐棱边划伤绝缘纸或操作人员的防护手套，主体框架的材质选用冷轧钢板经表面磷化喷塑处理，既保证足够的结构刚性承受绕组压紧时的轴向力，又具备良好的防锈能力，可适应变压器装配车间的潮湿作业环境。构件中部预留的镂空区域并非减重设计，而是为了给铁芯接地片留出安装空间，接地片可直接从镂空区域穿过连接到夹件的接地端子上，无需在构件上额外开孔走线，优化了内部走线的布局合理性。在绕组绕制工序中，

　　该构件还可作为绕线模的侧向支撑件使用，两侧的通孔可插入绕线机的定位杆，将构件固定在绕线模的两端，限制绕制过程中绕组的轴向窜动，保证绕组绕制的整齐度，相比传统的木质支撑块，这种金属结构的工装副件重复利用率更高，不会因长期受压出现变形问题，长期使用的精度保持性更好。从尺寸公差设计来看，所有安装孔的位置度公差控制在±0.1mm，槽腔的宽度公差控制在±0.05mm，保证与铁芯夹件的配合间隙控制在合理范围内，既不会因间隙过小导致装配卡滞，也不会因间隙过大出现装配后松动移位的问题。
