潜水用重呼吸Mk2循环呼吸器结构设计

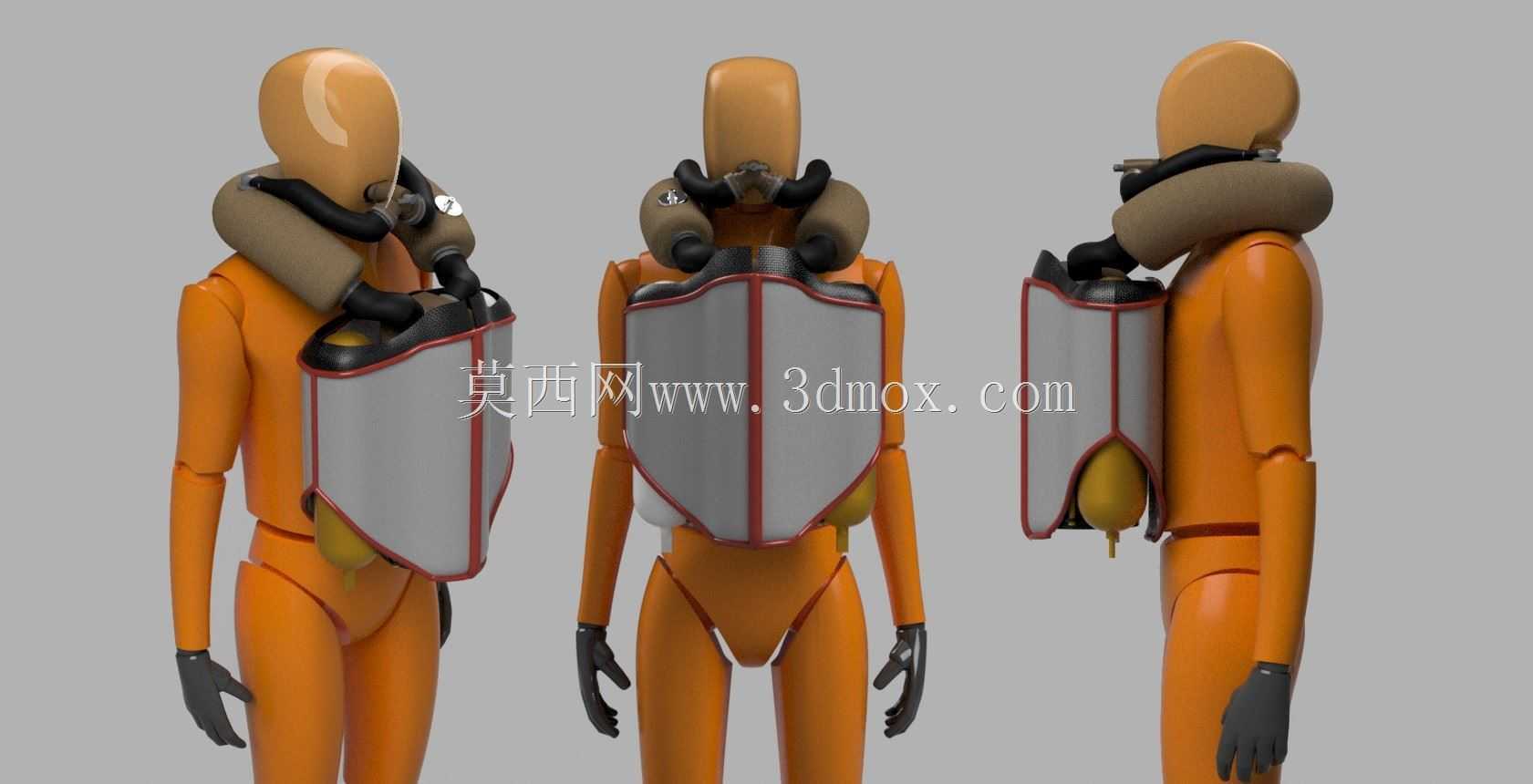

　　这款循环呼吸器的结构设计，首先围绕潜水作业的实际载荷边界展开，整体采用背挂式布局，核心呼吸回路组件集成于背部承载舱内，舱体轮廓贴合人体背部生理曲度，边缘做圆弧过渡处理，避免水下动作时与肢体、潜水服产生剐蹭，同时降低水下航行的流体阻力。从安装适配性来看，整套装置的固定依托颈周环形浮力衬垫与腰部束带完成，颈圈部分采用低密度耐压发泡材质，既承担上部呼吸管路的承重，也能在水下提供部分颈部浮力支撑，避免长时间佩戴造成的颈部肌肉劳损，束带接口预留了快拆结构的安装位，可适配不同厚度的干式、湿式潜水服，穿戴后整体重心落在人体胸椎至腰椎区间，不会出现后仰或侧倾的力矩偏移，适配DPV潜水推进器的挂载使用需求，不会因为装置突出阻挡推进器的操控空间。

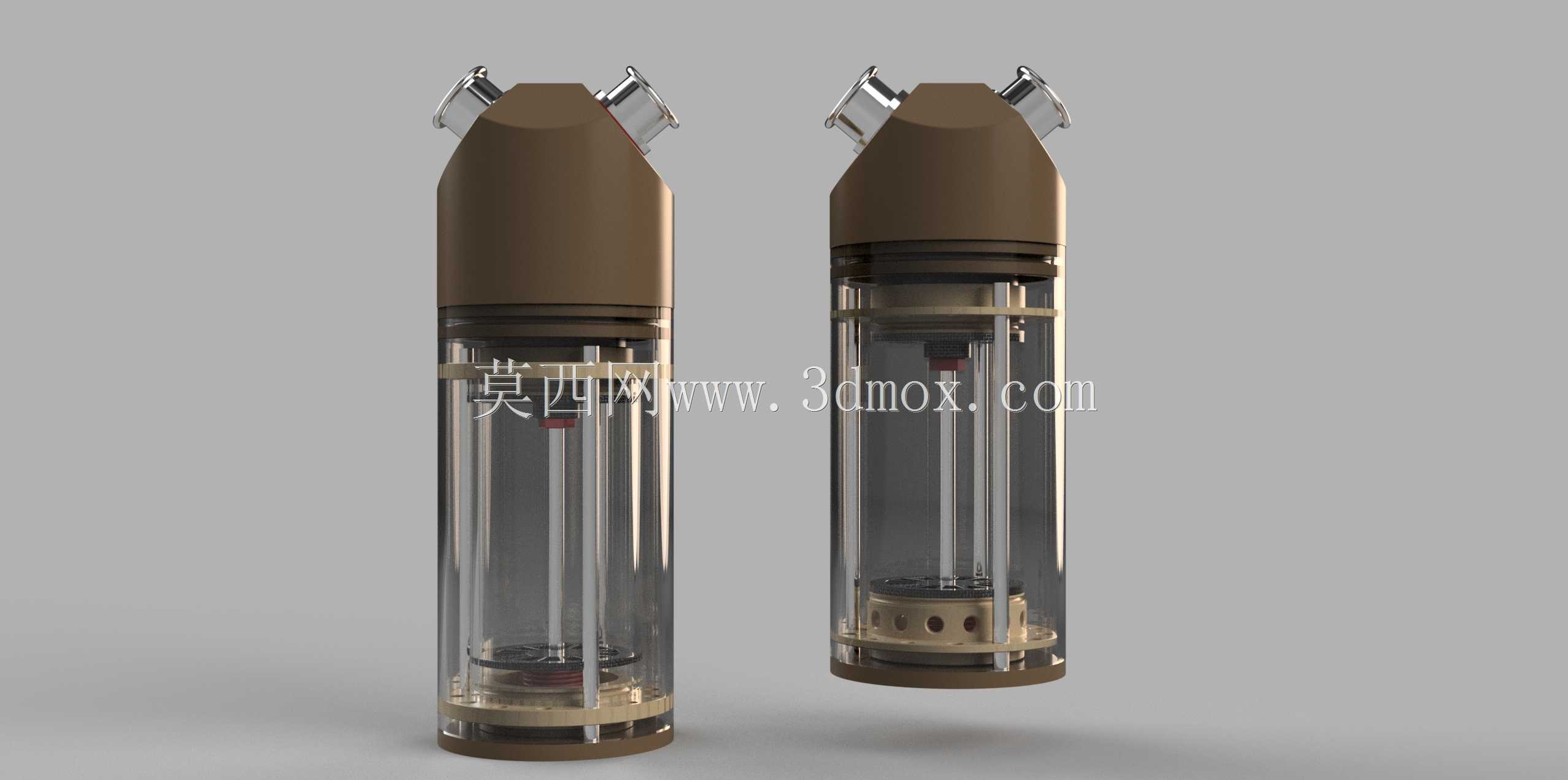

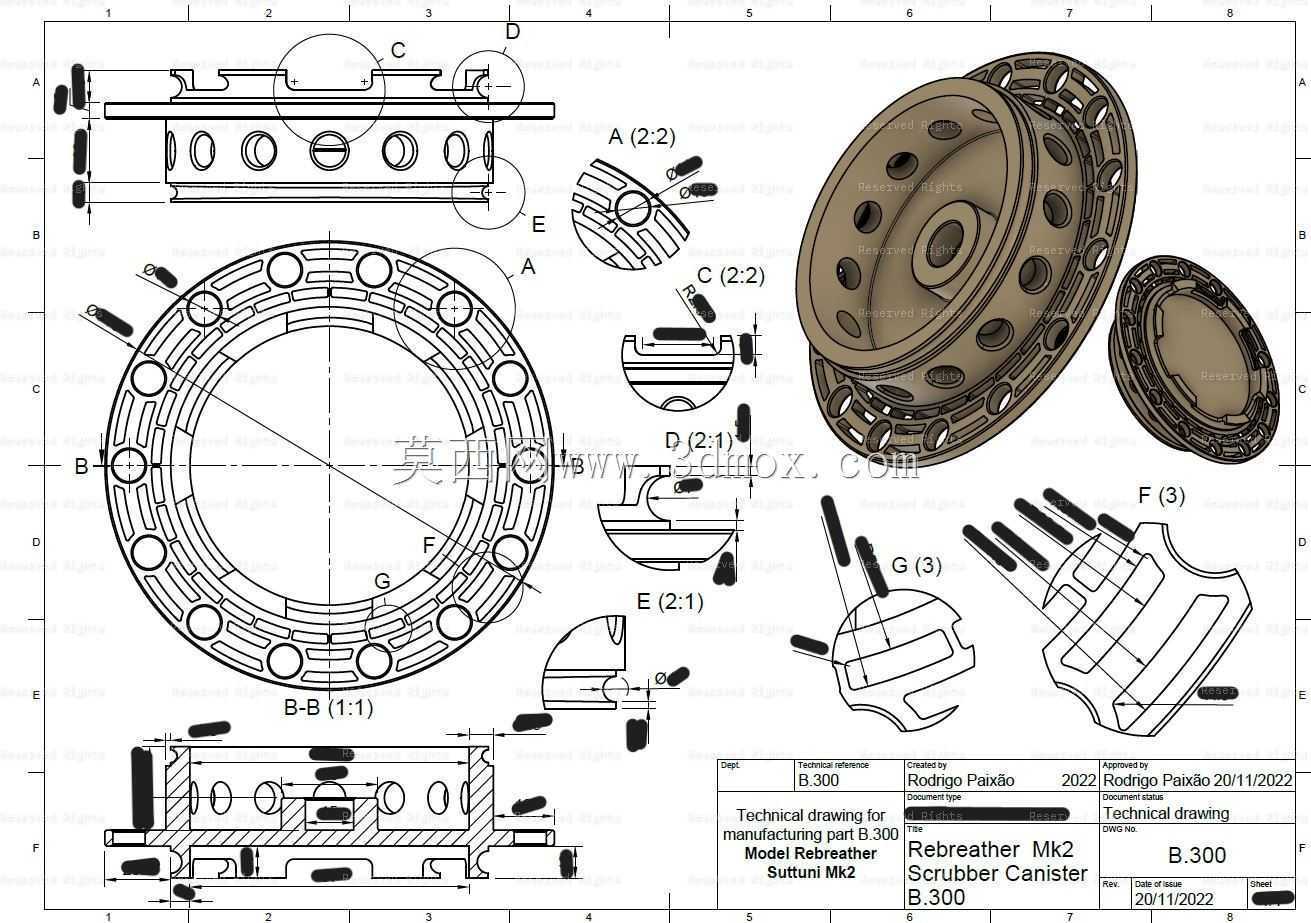

　　从功能结构来看，该装置采用闭式循环呼吸逻辑，呼吸管路从颈侧接口引出，与面部呼吸器的接口做同轴旋转设计，可跟随头部转动调整管路角度，避免管路弯折造成气路阻断。背部舱体内部划分了独立的气路腔、吸附剂腔与储气腔，吸附剂腔采用抽拉式结构设计，可在水面状态下快速更换二氧化碳吸附剂，无需拆解整体外壳；储气单元采用柔性气囊与刚性储气瓶结合的布局，柔性气囊布置在舱体下部靠近腰侧的位置，可随呼吸过程的气量变化自适应收缩膨胀，刚性气瓶则固定在舱体中部的加强筋位，避免水下碰撞造成瓶体损伤。气路内部的单向阀组采用集成式阀板设计，减少管路接头数量，降低漏气风险，阀板的安装位预留了检修开口，可在不拆解整体回路的情况下完成阀片更换与气密性检测。

　　在外形尺寸的边界控制上，整套装置的背部舱体宽度控制在人体肩宽范围内，厚度不超过200mm，不会增加潜水员的水下通行宽度，可顺利穿过沉船、洞穴等狭窄水下空间；舱体外壳采用曲面流线型设计，表面无突出的棱角与外置部件，所有管路接头均内嵌于外壳的凹槽内，既避免水下勾挂障碍物，也能降低水流紊流带来的阻力。颈周的呼吸组件轮廓贴合下颌与颈部曲线，面罩接口处的密封边采用人体工学弧度，可适配不同面型的密封需求，减少面部压痕与漏水概率。

　　从应用场景的适配设计来看，该装置同时兼顾休闲潜水、工程潜水与特种作业的使用需求，整体结构做了耐压冗余设计，可满足大深度潜水的压力耐受要求，外壳材质选用高强度耐腐蚀的复合材质，可长期耐受海水侵蚀，不会出现盐析腐蚀造成的结构强度下降。针对水下长时间作业的需求，装置的整体重量在水面状态下做了浮力配平，佩戴后可在水中实现中性浮力状态，无需额外增加配重块调整浮力，降低潜水员的负重消耗。在结构细节上，所有外露的操作部件均做了加大防滑处理，可佩戴潜水手套完成操作，不需要裸露手部进行调整，避免低温水下的失温风险；装置的下部预留了附属配件的安装导轨，可挂载潜水手电、切割工具等作业配件，不需要额外在潜水服上加装挂载点。

　　从设计逻辑来看，整套装置没有采用传统呼吸器的背部突出式气瓶布局，而是将核心组件扁平化集成在背部舱内，一方面降低了整体的水阻，另一方面也避免了传统后置气瓶在狭窄空间内通行时的碰撞问题，同时颈周的配重平衡设计，让呼吸管路的重量不会全部压在面部面罩上，长时间佩戴不会出现面罩移位漏水的问题。气路设计上优化了呼吸阻力，通过管路内径的渐变设计，让吸气与呼气的气流阻力控制在人体舒适区间，不会出现大深度下呼吸费力的情况；二氧化碳吸附剂腔的气流路径采用折返式设计，让呼出的气体与吸附剂充分接触，提升吸附效率，减少无效腔体积，提升气体利用率，延长单次下潜的作业时长。

　　在安装维护的结构设计上，整套装置的模块化拆分逻辑清晰，背部舱体的外壳采用快拆卡扣固定，不需要专用工具即可打开完成内部组件的检修与更换，所有气路接头采用统一规格的快插接口，更换组件时不需要调整管路走向，降低维护难度。针对不同使用场景的适配需求，装置的束带固定点预留了多组调节位，可根据不同体型的使用者调整穿戴松紧度，也可根据作业需求加装胸部固定带，提升高速水下航行时的装置稳定性，避免出现装置移位影响呼吸的情况。
