潜水呼吸用DSV Mk4 A及Plus阀块结构

　　从实际应用场景来看，这类阀块主要适配技术潜水、洞穴潜水、大深度饱和潜水场景下的闭式循环呼吸器（CCR）及各衍生半闭式回路系统，直接安装在呼吸头与呼吸软管的衔接位置，是潜水员呼吸回路中距离人体最近的气路控制部件，其结构设计的合理性会直接影响潜水员的水下呼吸体感，甚至在长时间大深度作业中影响潜水员的体能消耗节奏。在功能特性层面，该阀块采用三通道集成式结构，将吸气通路、呼气通路、旁路供气通路集成在单一阀体内，减少了外接管路的接头数量，从结构上降低了多接头带来的泄漏风险；旧款结构在实际使用中存在气流转向角度偏大的问题，吸气过程中气流在阀腔内部形成局部涡流，导致呼吸阻力随呼吸频率升高而明显上升，迭代版本对阀腔内部的流道做了圆弧过渡处理，将直角转向的流道结构调整为渐扩式圆弧导流结构，经流道仿真验证，在30L/min的峰值呼吸流量下，阀块整体的吸气阻力可降低12%左右，呼气阻力同步优化，更适配大强度水下作业时的高呼吸频率需求。在重量优化方面，旧款阀块的金属配重集中在阀块前端，安装在呼吸回路上后会形成向前的倾覆力矩，长时间佩戴会对潜水员的下颌部位造成额外压迫，迭代版本调整了内部金属嵌件的分布位置，将配重重心向阀块安装基面方向后移12mm，同时在非承压的结构部位采用轻量化工程材料替代原有的金属结构件，在保证1.6MPa工作压力下结构强度满足要求的前提下，整体重量降低了18%，有效减少了长时间佩戴的局部压迫感。在闭式循环潜水呼吸系统的气路核心部件设计中，DSV阀块作为直接对接潜水员呼吸端的关键结构，承担着呼吸气路切换、气流导向、回路密闭的核心作用，直接关系到潜水作业过程中的呼吸阻力表现、气路密闭可靠性以及长时间水下作业的使用舒适度。本次呈现的DSV Mk4 A与Mk4 Plus结构，是在旧款Suttoni Dsv Mk4基础上完成的迭代优化版本，针对实际潜水作业中暴露的气流阻力偏大、配重分布不合理、接口对接定位精度不足等问题做了针对性的结构调整。在接口设计层面，旧款阀块与呼吸软管的对接采用直插式卡箍结构，在水下低温环境下橡胶软管硬度上升时，容易出现安装对位偏差导致的密封面压合不均匀问题，迭代版本在接口位置增加了定位导向凸台，安装时软管接头可沿导向凸台滑入密封位，保证密封面的周向压合量均匀一致，同时在枪口位置（即对接呼吸器主体的安装端）调整了安装法兰的定位销位置，将原有的单侧定位销改为对称双定位销结构，安装时可实现快速对位，避免安装错位导致的气路对接错误，也减少了水下维护操作的难度。

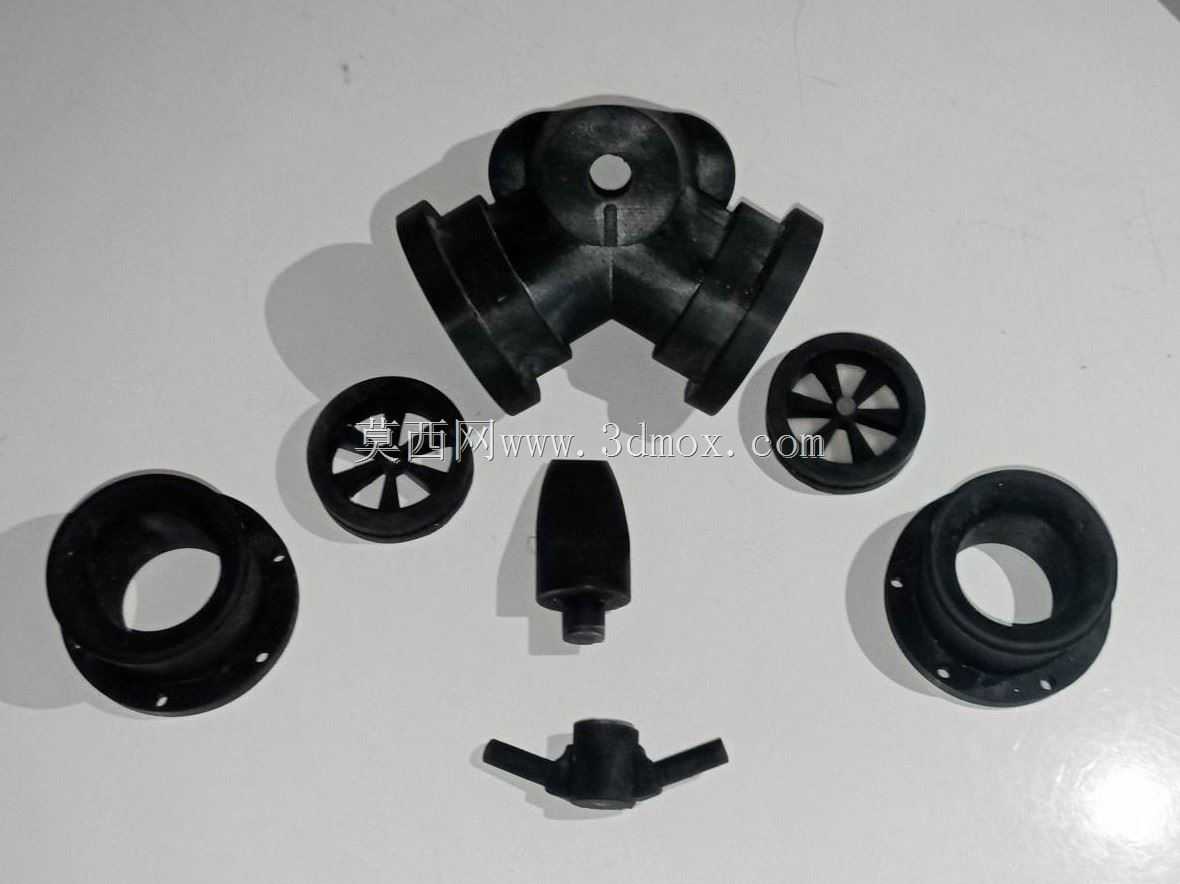

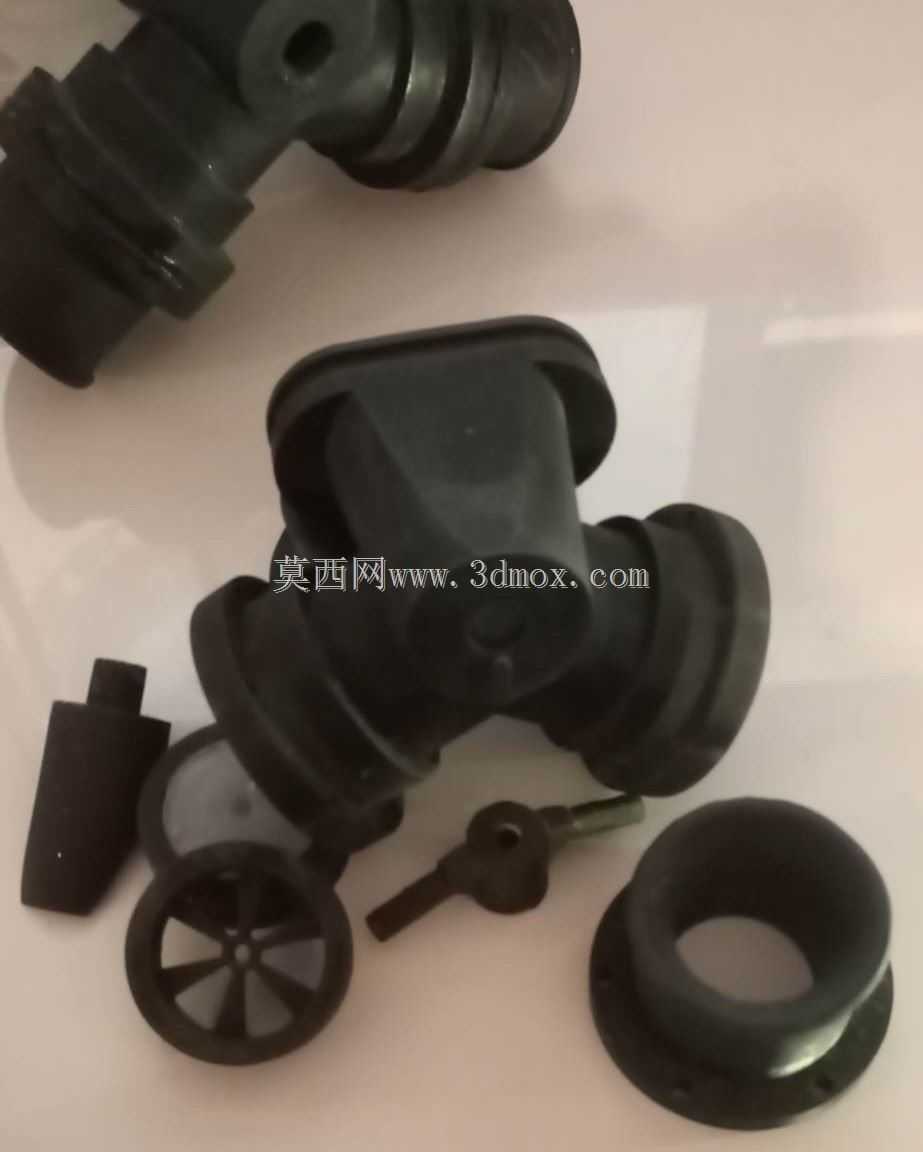

　　从安装边界尺寸来看，该阀块的整体外接轮廓控制在85mm×72mm×68mm范围内，相比旧款结构在轴向尺寸上缩短了7mm，径向尺寸保持一致，可直接适配原有旧款阀块的安装支架与软管接口，无需对现有呼吸器的周边配套结构做修改即可实现替换升级，降低了现有设备的升级改造成本。在结构细节设计上，阀块内部的单向阀安装座采用了模块化嵌装结构，单向阀膜片的更换无需拆解整个阀块主体，仅需从接口端拆下限位卡簧即可完成膜片的更换与清洁，适配潜水作业后快速维护保养的需求；阀块外表面的所有棱角均做了R3以上的圆角处理，避免尖锐棱角在水下作业时刮破潜水服或呼吸回路的其他柔性部件，同时也减少了水流经过阀块表面时的紊流阻力，降低水下游动时的额外水阻。

　　针对不同类型的呼吸回路配置，该阀块预留了标准的传感器安装接口，可直接对接氧分压传感器、流量传感器等监测部件，无需额外在管路上加装转接结构，简化了整个呼吸回路的管路布局，减少了潜在的泄漏点。在材料选型方面，与呼吸气体接触的流道部位采用符合呼吸级标准的金属材料与密封件，避免长期使用过程中材料析出物影响呼吸气体的品质，外部非接触部位采用高强度工程复合材料，兼顾抗冲击性能与轻量化需求，可承受水下作业过程中意外碰撞的冲击载荷，不会出现壳体开裂导致的回路进水问题。

　　从实际使用的适配性来看，该阀块可兼容ccr、ascr、eccr、mccr、pscr等多种类型的循环呼吸回路，通过更换内部不同孔径的限流接头即可匹配不同回路的气流参数需求，无需重新开模制作主体结构，大幅提升了部件的通用化程度，减少了不同配置型号的备件储备种类。在密封结构设计上，所有静密封部位均采用双O型圈密封结构，两道密封之间设置了泄漏检测槽，一旦第一道密封出现失效，泄漏的气体会从检测槽溢出，可在日常检查中及时发现密封隐患，避免在水下作业时出现密封失效导致的回路故障；动密封部位采用低摩擦阻力的密封件，在保证密封可靠性的前提下，降低阀件切换过程的操作阻力，即使在低温水下环境中，也能保证阀件操作的顺畅性，不会出现操作卡滞的问题。
