变径锥形离心涡轮叶轮结构设计

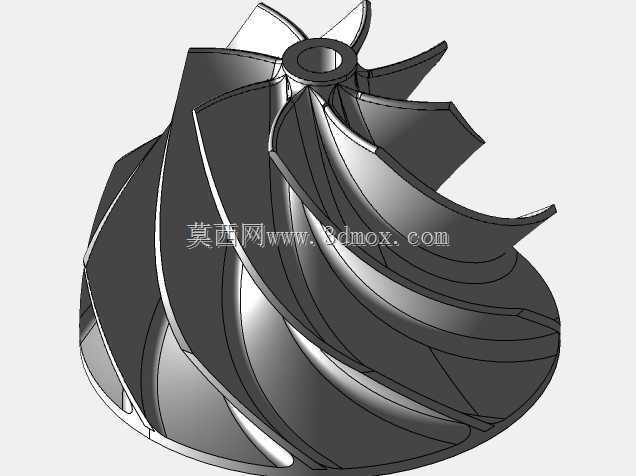

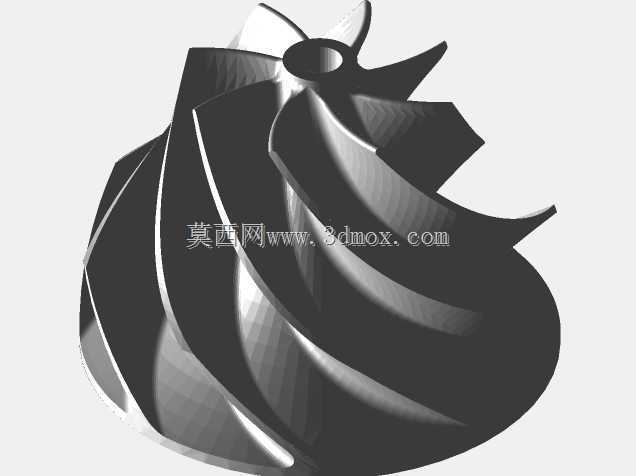

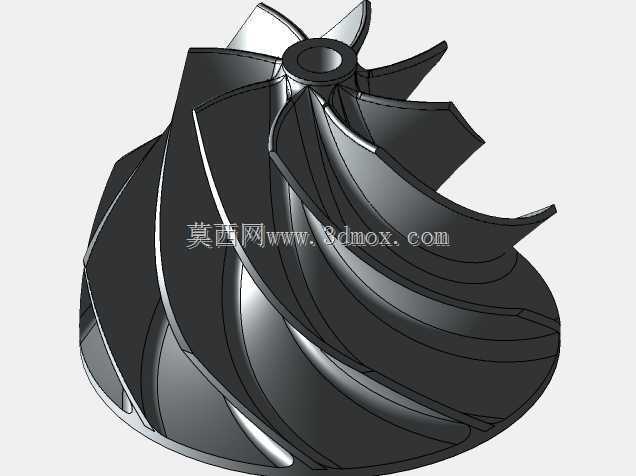

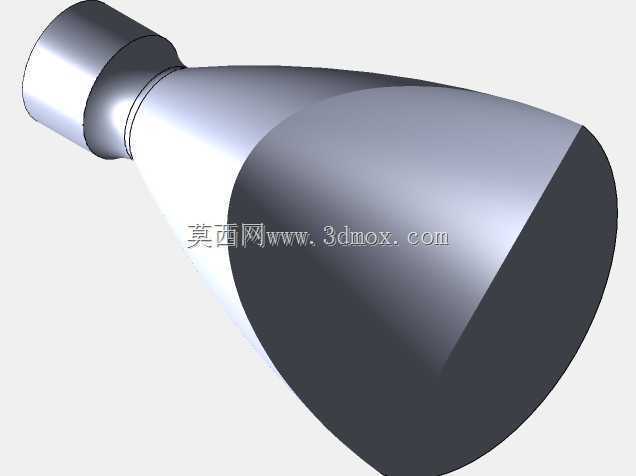

　　在流体输送与动力转换类设备的结构设计中，涡轮叶轮是核心做功部件，其型面精度直接决定整套设备的运行效率与运行稳定性。这款变径锥形涡轮叶轮，主要适配小流量高扬程的离心式流体输送场景，常见于小型工业增压回路、精密流体喷淋系统、紧凑型动力透平单元中，承担将轴端旋转机械能转化为流体压力能、或是将流体动能转化为轴端旋转扭矩的核心功能。从结构设计逻辑来看，这款叶轮采用了一体式锥段扩压结构，没有采用传统分体式叶轮加扩压室的组合设计，而是将扩压流道直接集成在叶轮本体的锥段外轮廓上，能够大幅压缩部件整体轴向安装尺寸，适配安装空间局促的紧凑型设备舱布局。叶轮左端的圆柱轴段是安装定位基准，设计时严格控制了轴段的圆柱度与同轴度公差，

　　轴段根部预留了标准退刀槽结构，既方便车削加工时的刀具退刀，也能为轴端密封件提供安装定位边界，避免密封件在长期高速旋转中出现轴向窜动磨损。叶轮的锥段型面采用了等变斜率的流线型设计，从轴段连接处开始平滑过渡到大端的切边出口，整个流道表面没有突变的折角结构，能够最大程度降低流体在流道内的沿程阻力损失，减少流体在叶轮内部形成涡流、紊流的概率，提升设备运行时的能量转换效率。大端采用斜切式出口设计，而非传统的垂直端面出口，这种设计能够让流体离开叶轮时的出流方向更匹配后续导叶或者蜗壳的入流角度，降低流体冲击损失，同时斜切端面的结构也能平衡叶轮高速旋转时的部分轴向力，减少轴承端的轴向载荷，延长支撑轴承的使用寿命。从安装边界来看，

　　这款叶轮的轴向总长度控制在适配小型腔体的尺寸范围内，大端最大外径适配DN80规格的连接管路接口，安装时仅需要通过左端圆柱轴段与设备主轴采用过盈配合加平键周向定位即可，不需要额外设计复杂的连接法兰结构，装配工序简单，后期维护拆卸也较为方便。设计过程中需要重点关注几个关键公差：一是轴段与叶轮锥段的同轴度，必须控制在0.02mm以内，否则高速旋转时会产生明显的动不平衡量，引发设备振动超标；二是锥段外表面的粗糙度，需要达到Ra1.6以下，减少流体与壁面的摩擦损失；三是大端斜切面的角度公差，需要控制在±0.5°以内，保证出流角度与后续流道的匹配精度。在实际工况适配中，这款叶轮可以兼容清水、低粘度工业油液、弱腐蚀性化工介质等多种流体，

　　当用于离心泵结构时，叶轮高速旋转带动流道内的流体获得离心力，沿着锥段流道从大端出口甩出，在叶轮中心区域形成负压实现流体的持续吸入；当用于小型透平结构时，高压流体从大端出口侧冲入流道，推动叶轮旋转带动轴端输出扭矩，实现能量回收。不同于传统的直叶片开式叶轮，这款一体式锥面叶轮没有额外的叶片与轮盘拼接焊缝，整体结构强度更高，能够承受更高的转速工况，在12000rpm的额定转速下依然可以保持结构稳定性，不会出现叶片变形或者焊缝开裂的问题。在建模过程中，采用旋转凸台生成基础轮廓后，通过拉伸切除生成大端的斜切端面，再对所有过渡棱边进行圆角处理，避免应力集中，整个结构没有复杂的曲面特征，加工工艺性好，既可以采用五轴铣削直接加工金属原型，也可以通过精密铸造实现批量生产，制造成本可控。
