工业设备用单轴复位式操纵控制杆

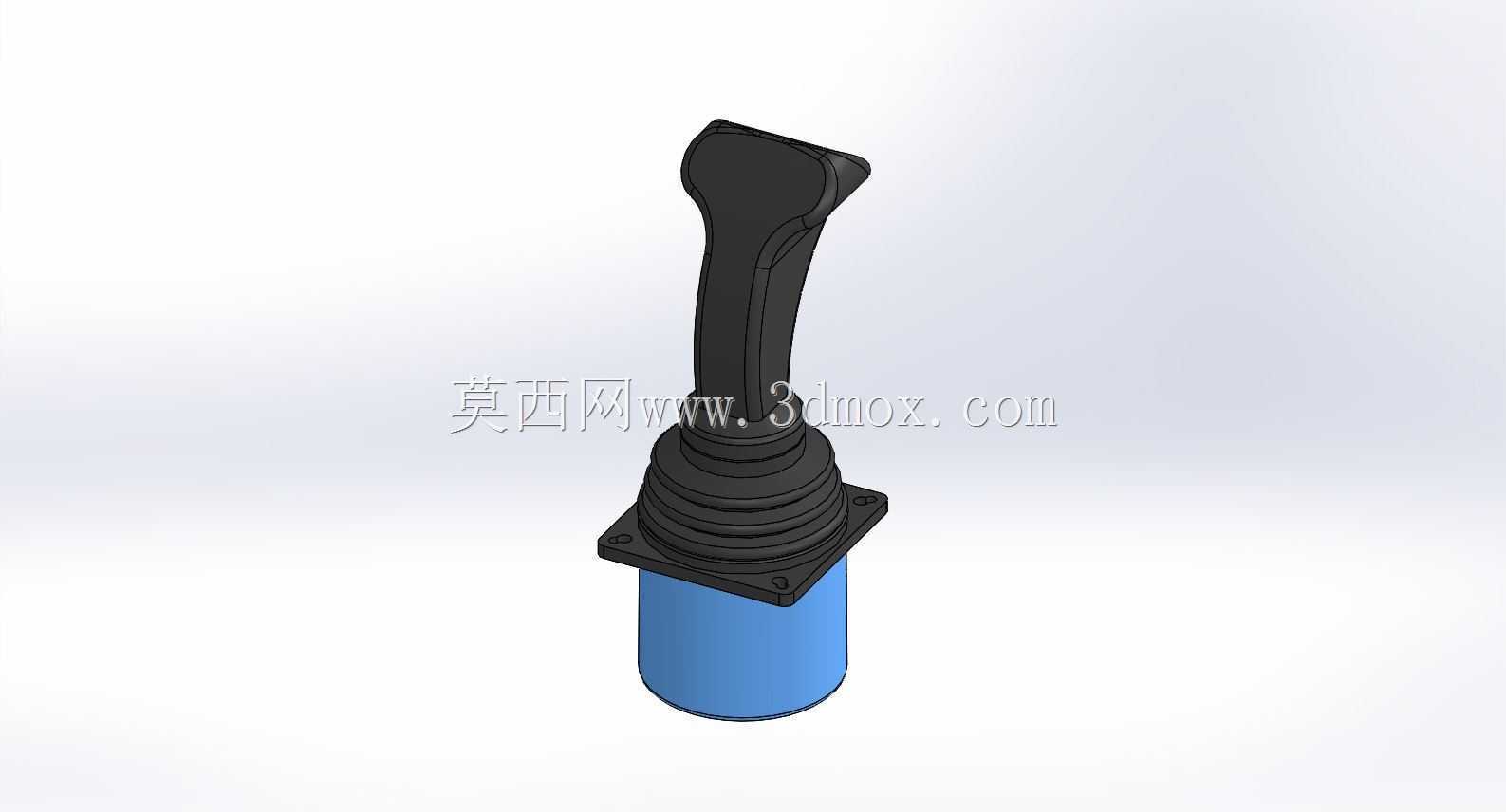

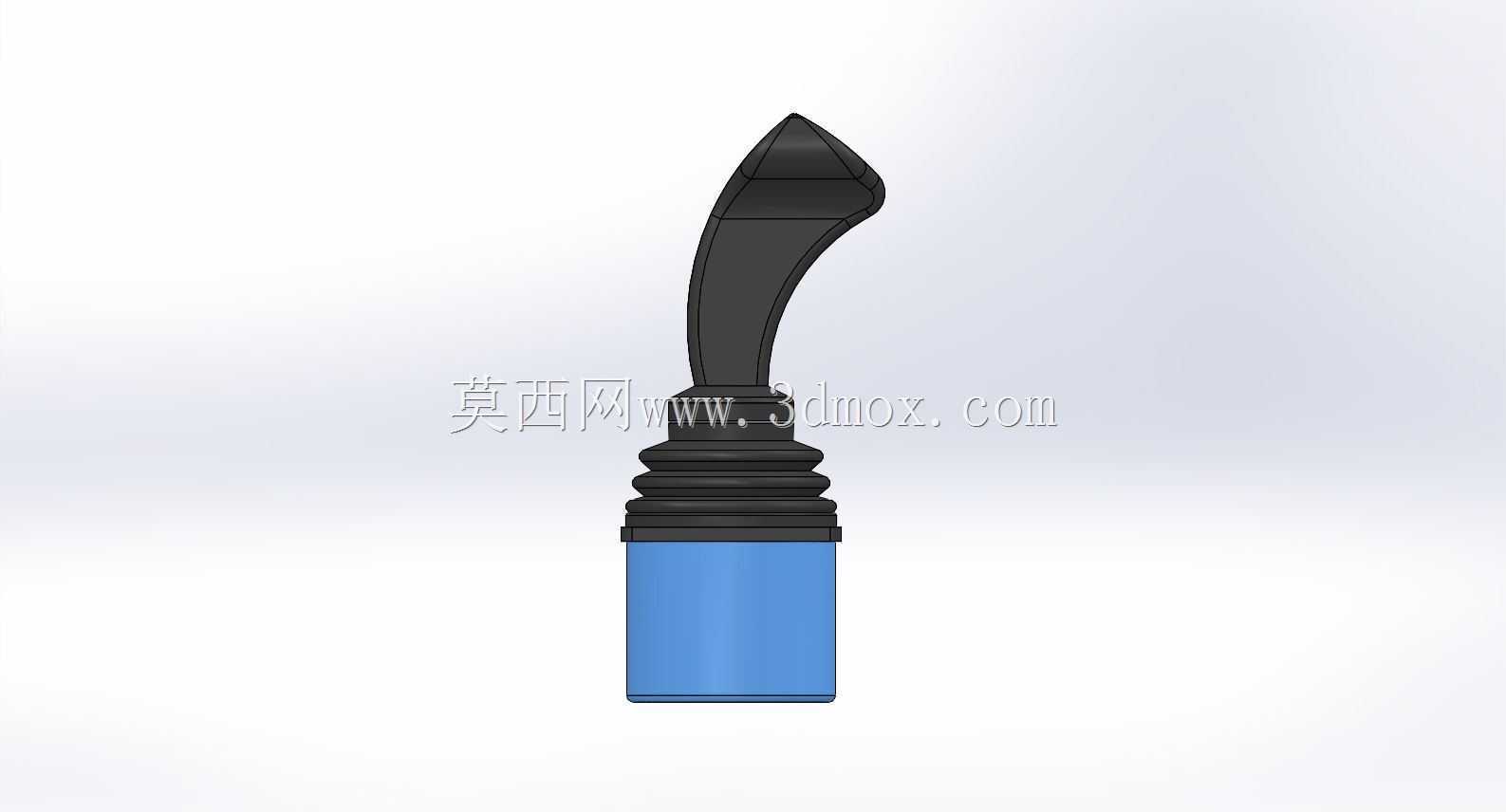

　　这类操纵杆常见于各类需要人工手动输入操控指令的工业设备场景，从工程车辆的作业动作控制、工业控制台的点位操作，到小型专用设备的功能切换触发，都能见到这类结构的应用。不同于多轴霍尔式操纵杆的复杂结构，这款单轴操纵杆的结构设计更偏向高可靠性的通用场景，整体采用握柄、密封褶皱段、安装法兰、基座的分层结构，握柄部分做了贴合手掌握持弧度的曲面造型，表面没有多余的防滑凸纹，靠曲面的贴合度保证长时间握持操作的舒适度，不会因为频繁扳动造成操作人员的手部疲劳。

　　在功能特性上，这款操纵杆自带复位结构，松开握柄后会自动回到中位，适合需要触发式指令输入、或者需要自动回正的操控场景，比如设备的点动进退、升降动作的触发，不需要操作人员手动回位，能降低误操作的概率。中间的褶皱密封段采用橡胶类柔性材质设计，一方面可以在操纵杆扳动的时候提供足够的形变余量，保证全行程范围内的结构顺畅，另一方面可以阻挡车间环境里的粉尘、切削液飞溅、少量水汽进入基座内部的传感或者机械结构，延长部件的使用寿命，适配多数工业车间的常规使用环境，不需要额外加装防尘护套就能满足IP65左右的基础防护要求。

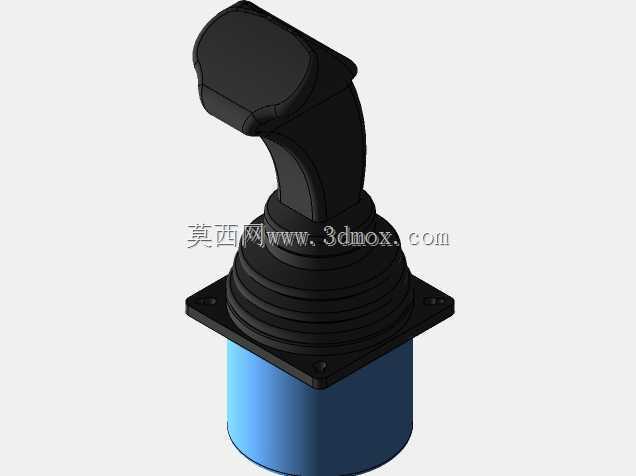

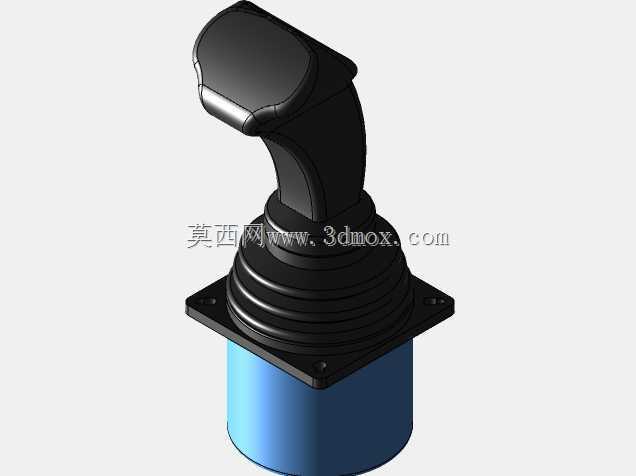

　　安装边界部分，底部的方形安装法兰做了四个沉头安装孔，孔位对称分布在法兰四个角，安装时可以直接从法兰上方穿入螺栓固定在设备控制台的安装面板上，不需要在面板背部预留拧螺栓的操作空间，对控制台的内部空间要求更低，法兰和基座之间做了定位凸台，可以卡在面板的开孔里，保证安装后操纵杆不会出现周向转动，扳动的时候受力全部传递到安装面板上，不会因为长期使用出现固定松动的问题。基座部分的圆柱结构直径统一，面板开孔只需要按照基座外径预留稍大的间隙即可，不需要做复杂的异形开孔，能降低控制台面板的加工难度。

　　设计思路上，这款操纵杆没有集成多余的功能按键，整体结构做了最大程度的简化，把可靠性放在设计的第一位，所有活动部件都藏在密封段和基座内部，外部没有裸露的传动结构，一方面避免生产环境里的杂物卡入活动缝隙造成操纵卡滞，另一方面也减少了日常维护的工作量，不需要定期给外露部件加注润滑脂。握柄的长度经过人体工学优化，扳动的时候力臂长度合适，不需要用太大的力就能扳到全行程位置，同时不会因为力臂过长造成误碰触发。

　　从实际选型适配的角度看，这类操纵杆可以搭配电位器或者霍尔传感器输出模拟量信号，也可以搭配微动开关输出开关量信号，不管是需要连续调节的速度控制场景，还是只需要通断信号的动作触发场景，都可以通过更换基座内部的元件来适配，不需要更改外部的安装尺寸和外形结构，通用化程度很高。在设备改造项目里，如果原有操纵杆出现损坏，只要安装法兰的孔位尺寸、基座直径匹配，就可以直接替换，不需要重新加工控制台面板，能大幅缩短设备停机维护的时间。

　　不同于消费级电子设备的操纵手柄，工业用操纵杆的设计核心是长期使用的稳定性，这款结构的所有受力部件都做了加厚处理，安装法兰的厚度足够承受操作人员大力扳动的冲击力，不会因为长期受力出现法兰变形的问题，密封褶皱段的材质选用耐油橡胶，即使接触到车间常见的机油、切削液也不会快速老化开裂，能保证数年的使用寿命。在一些户外作业的小型设备上，这类结构的操纵杆也能适配，只要在接线部分做好防水处理，外部结构本身就能应对日晒雨淋的户外环境，不会因为温度变化出现结构卡滞的问题。
