机场地勤用栏板式行李转运拖挂车

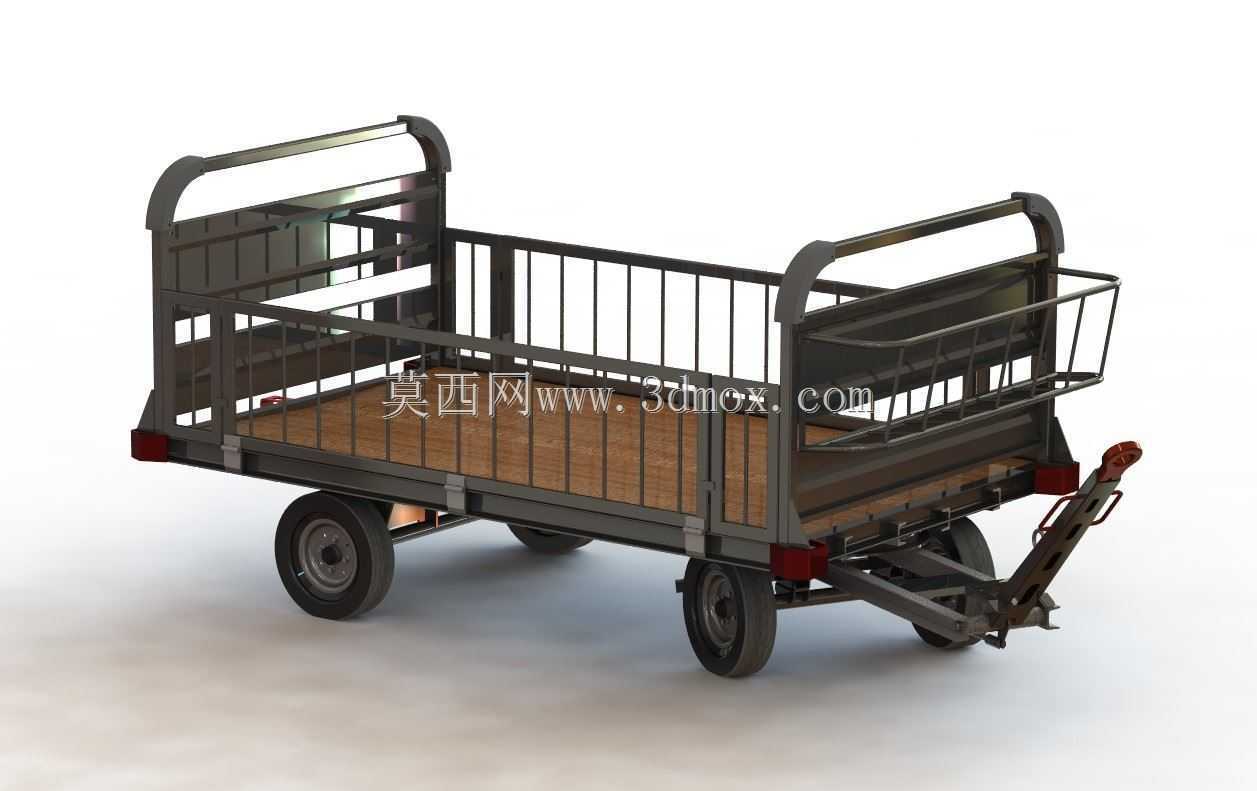

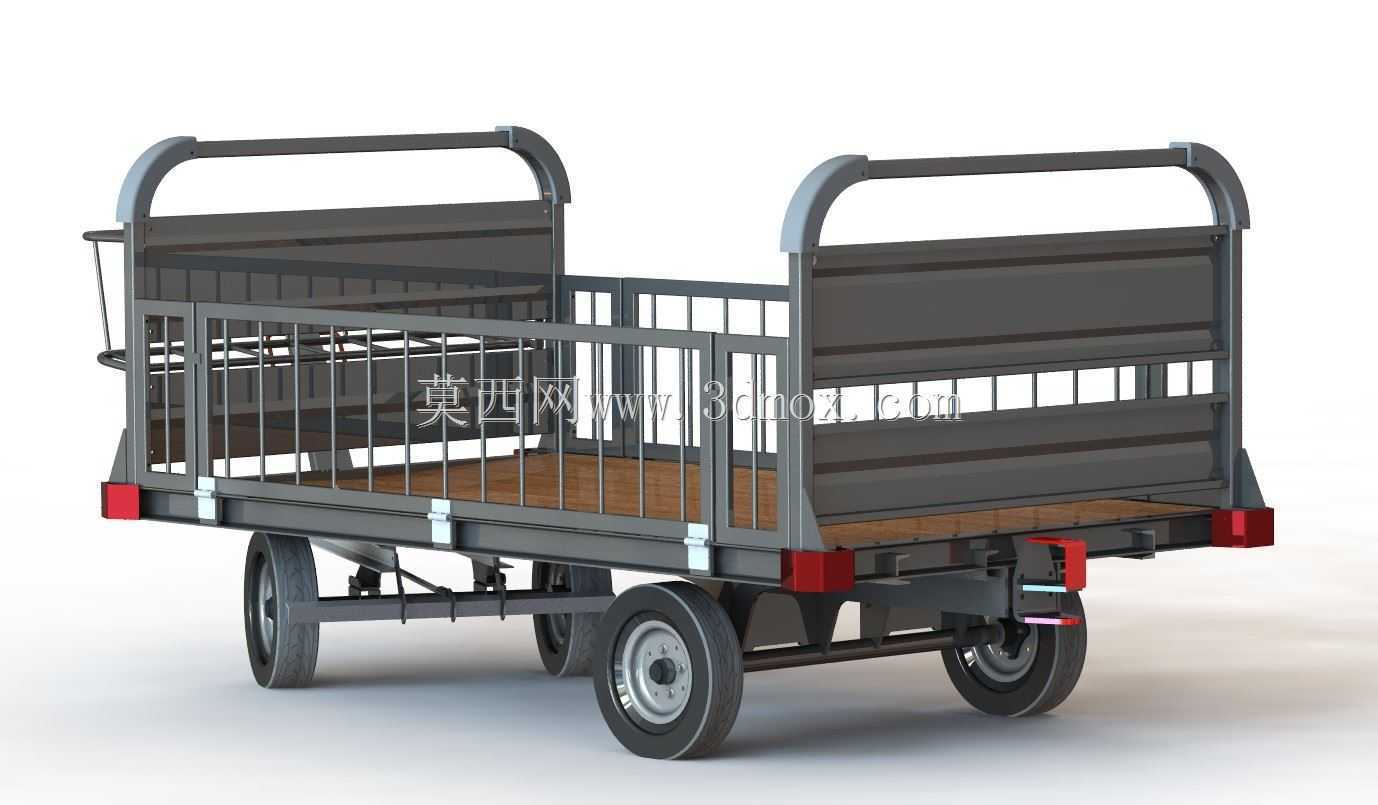

　　这类栏板式拖挂设备核心服务于民航机场站坪的行李转运场景，日常衔接航站楼行李分拣区与停机坪停靠航班之间的行李、小件货邮短途驳运作业，也可在机场货运站、维修机库区域承担零散工装、耗材的短距离周转任务，适配站坪内低速牵引作业的通行要求，可与常见的电动行李牵引车、内燃式地勤牵引车完成挂接匹配。从结构设计逻辑来看，整车采用低栏板开放式承载结构，两侧及前后端设置竖向栏杆式围挡，既避免散装行李、软包货件在转运途中滑落，又不会遮挡装卸作业视线，栏板高度控制在合理区间，配合两端的弧形扶手结构，方便地勤人员在装卸时借力扶靠，也可在短距离移位时人工推行调整车位。承载底板采用防滑纹理的铺板结构，边缘通过金属压条与车架主梁固定，避免长期碾压出现铺板翘曲、

　　移位问题，底板与车架之间设置缓冲衬垫，减少站坪颠簸路面传递到承载面的冲击，降低易碎行李的破损概率。车架主体采用矩形钢管焊接成型，主纵梁沿整车长度方向贯通布置，横梁按等间距排布焊接在纵梁之间，形成网格状承载框架，牵引架采用铰接式结构与车架前端连接，挂接端设置标准的牵引销与防撞碰头，可适配不同型号地勤牵引车的挂接接口，牵引架可在一定角度范围内上下、左右摆动，适配站坪存在坡度、转弯半径较小的通行场景，减少牵引过程中的车架扭转应力。行走系统采用四轮布置形式，前轮为转向轮组，与牵引架联动实现转向动作，后轮为固定承重轮，轮组配置实心橡胶轮胎，适配站坪硬化水泥、沥青路面的行驶需求，无需充气维护，避免站坪遗留杂物扎胎影响作业，

　　轮组轴承采用密封式结构，可抵御站坪扬尘、偶尔的雨雪侵蚀，降低日常维护频次。整车外形尺寸的装载区域长度2400毫米、宽度1400毫米，整车整体高度1350毫米，其中承载面距离地面的装载高度为520毫米，这个高度恰好匹配民航标准行李传送带车的接货高度，也符合地勤人员人工搬运行李的舒适抬升高度，无需过度弯腰或高举即可完成装卸动作，单车载货容量可满足单航班经济舱散客行李的批量转运需求，额定承载状态下最高行驶速度控制在25公里每小时，符合站坪作业的低速安全管控要求。设计过程中针对站坪作业的特殊需求做了多处适配：车架四角设置反光标识与防撞橡胶块，在夜间或低能见度作业时提升辨识度，避免与其他地勤设备、航空器发生刮碰；后端设置可翻折的小型置物网架，

　　可临时放置装卸工具、行李标识牌等小件物品，无需占用主承载空间；轮组上方设置弧形挡泥结构，避免雨天行驶时泥水甩溅到承载的行李上。从安装边界来看，整车无需额外固定安装，挂接牵引车即可投入使用，自身最小转弯半径适配站坪内的作业通道宽度，可在相邻机位之间的狭窄通道顺利通行，整车整备质量控制在合理区间，空载时两名地勤人员即可完成短距离移位调整，无需额外辅助设备。结构建模过程中，对车架的焊接节点、轮组的安装配合面、牵引架的铰接转动副都做了精准还原，各部件的装配间隙符合实际加工装配的公差要求，栏板栏杆的间距经过反复校核，既保证围挡强度，又避免栏杆过密增加整车自重，底板的防滑纹理、扶手的圆弧过渡、牵引销的配合尺寸都按照实际工业产品的设计规范做了参数化建模，可直接用于地勤设备的结构展示、作业流程模拟，也可作为同类型转运拖车设计的参考原型，帮助设计人员快速完成同类产品的结构迭代，减少重复建模的工作量。
