超薄剪式汽车维修举升作业平台结构

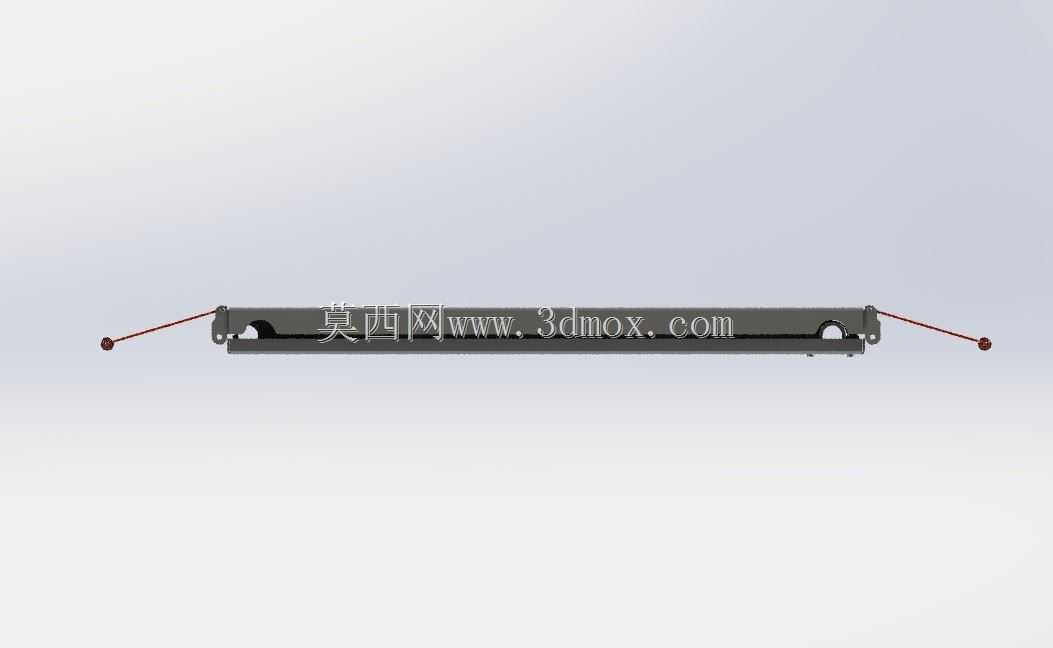

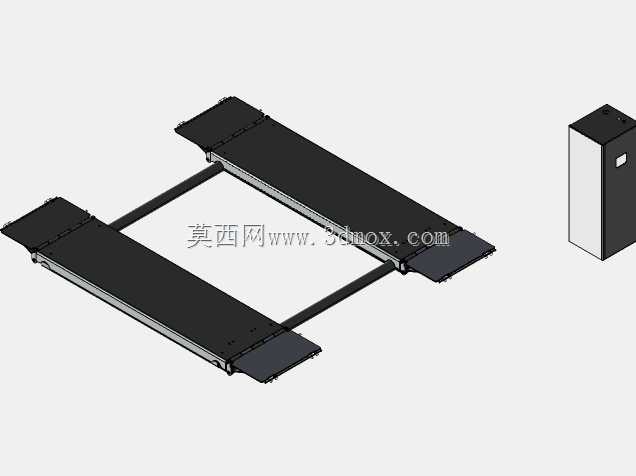

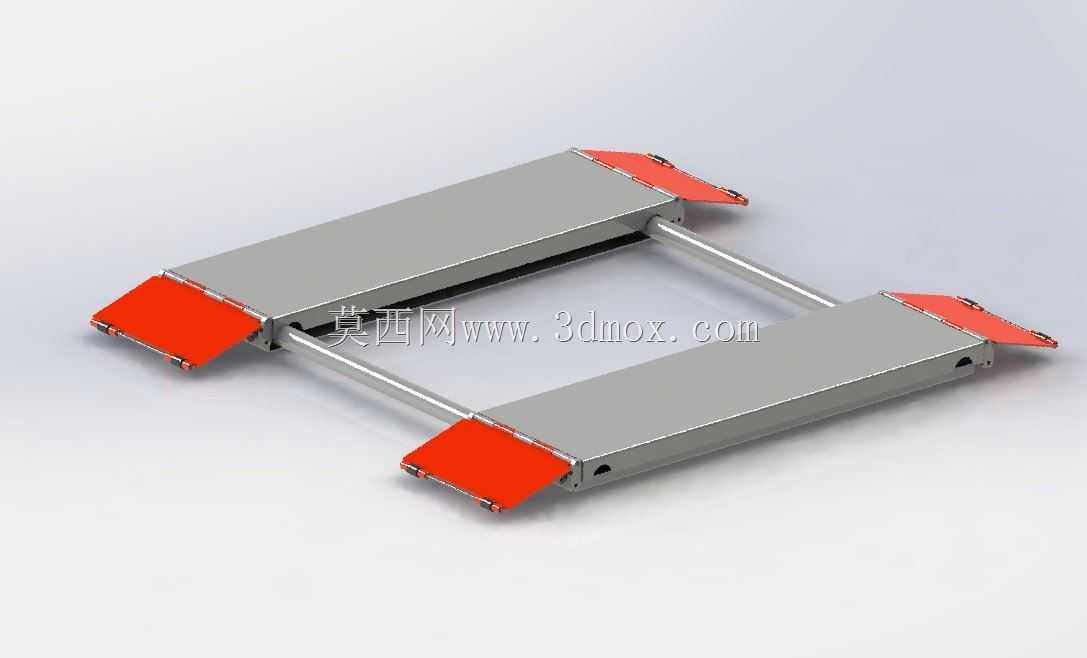

　　这款剪式举升结构主要面向汽修门店的快修快保、底盘检测、轮胎更换等作业场景，区别于传统双柱、四柱举升机，超薄的底座设计无需开挖地面预埋基坑，直接放置在平整硬化的混凝土地面即可投入使用，对于层高有限、无法做地基改造的社区汽修店、地下车库维保点适配性极强，日常不用时可完全降至地面，平台板面与地面间隙极小，不会占用通行空间，低底盘轿车也能直接驶上平台，不存在托底剐蹭的风险。

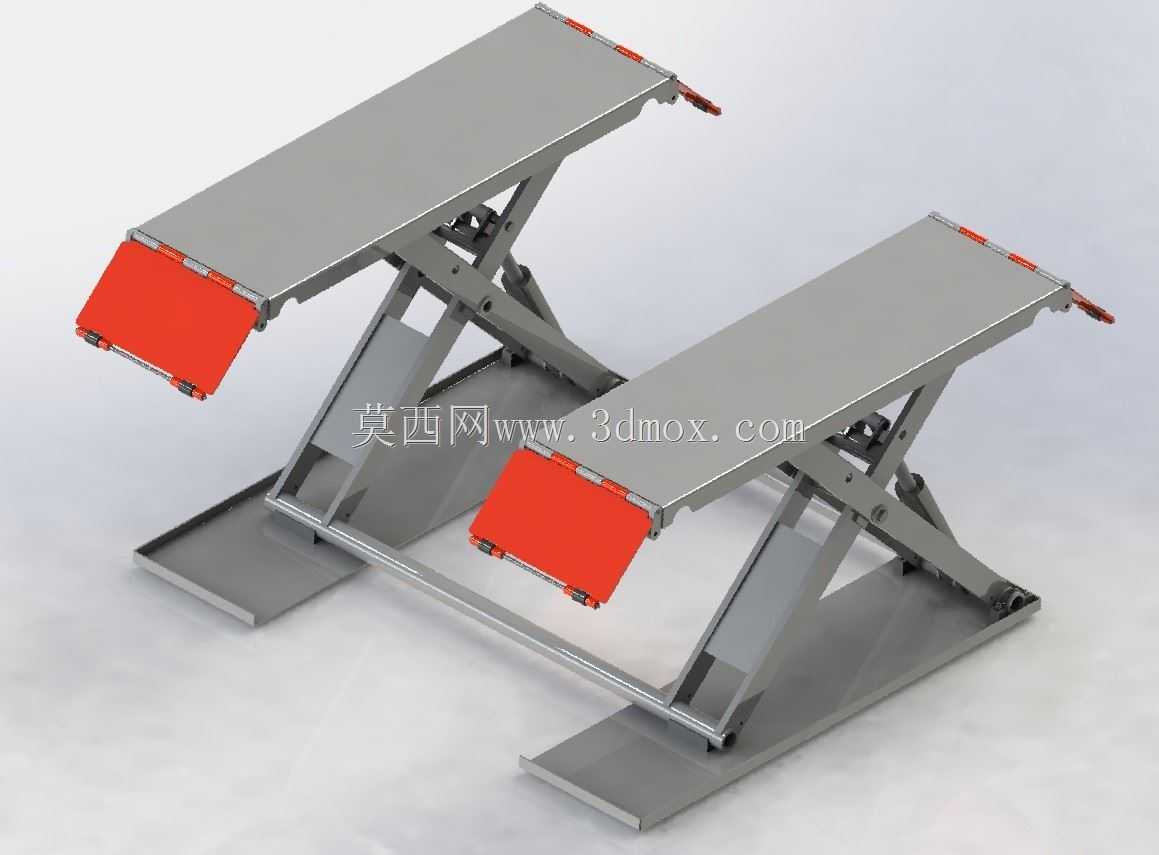

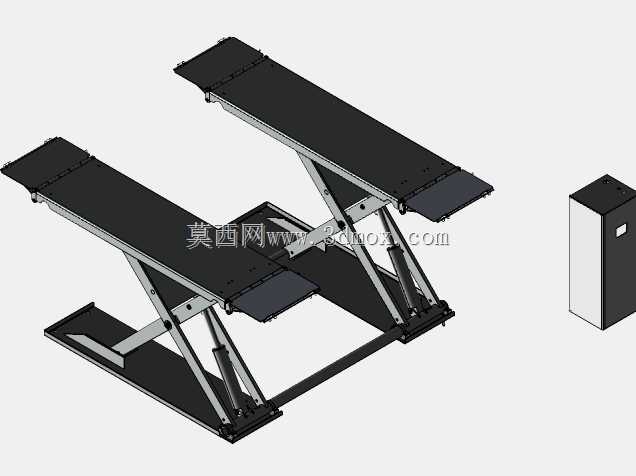

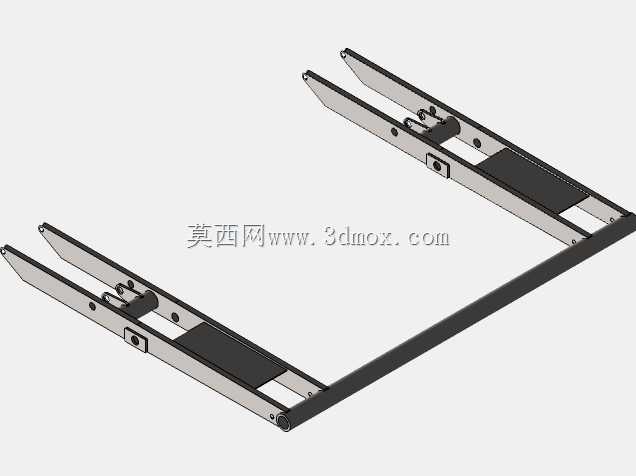

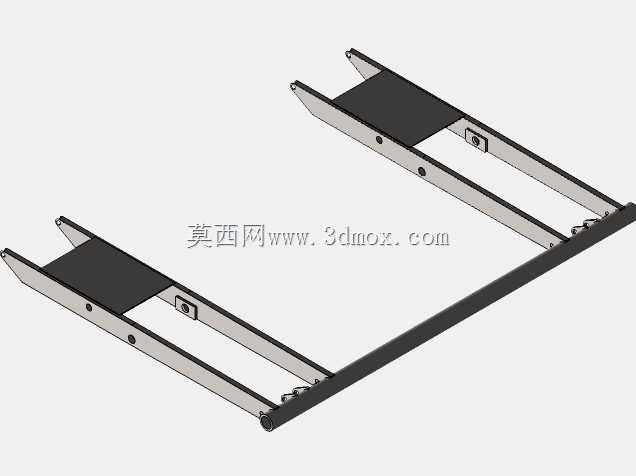

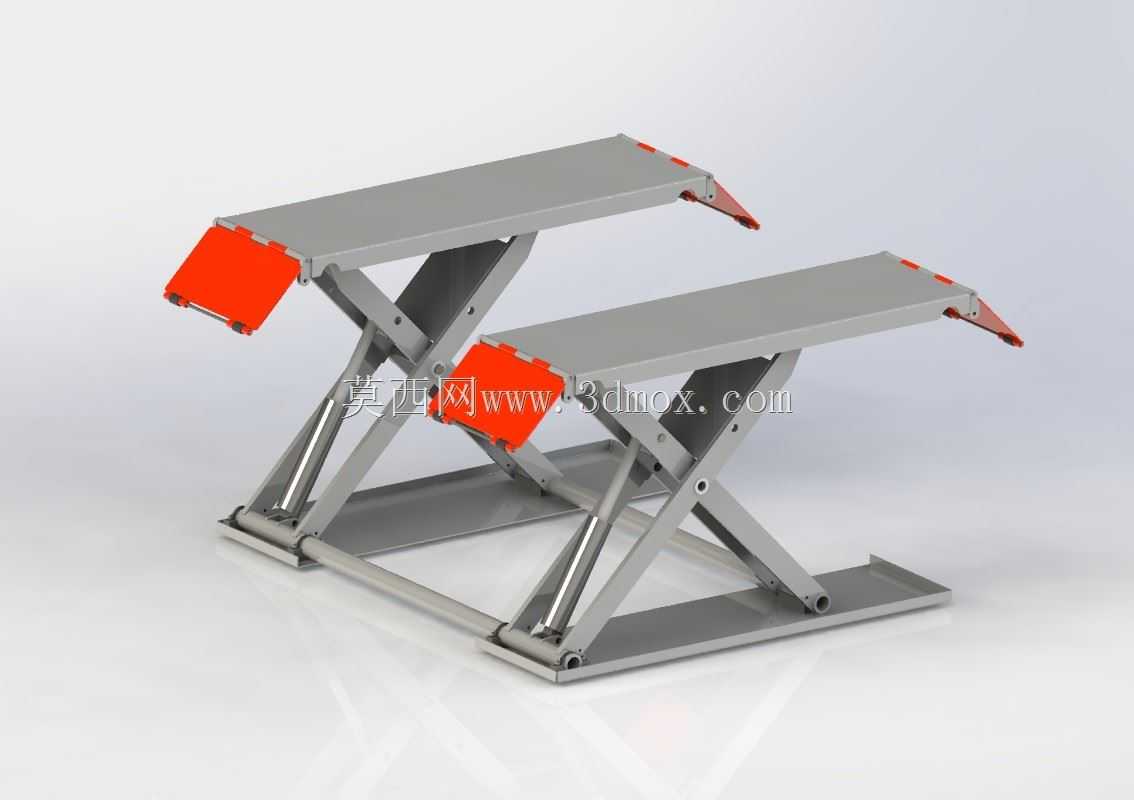

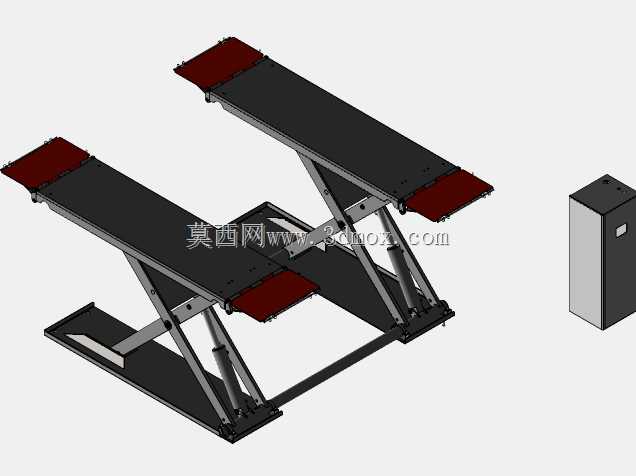

　　结构设计上采用双组对称剪叉臂作为承载传力结构，每组剪叉臂通过中部铰接销轴形成可折叠的X型支撑结构，底部两端分别与底座框架的固定铰接座、滑动导向座连接，顶部两端对应连接承载平台的铰接点与滑动副，驱动单元采用卧式布置的液压油缸，缸筒与底座端座铰接，活塞杆端与剪叉臂中部的受力铰接点连接，油缸伸出时推动剪叉臂绕铰接点转动，同步带动两侧承载平台平稳抬升，液压回路中设置了双向液压锁与节流调速结构，既可以在任意举升高度实现机械锁止之外的液压保压，避免管路失压导致平台下坠，也能通过节流阀调节升降速度，保证上升、下降过程无冲击抖动。

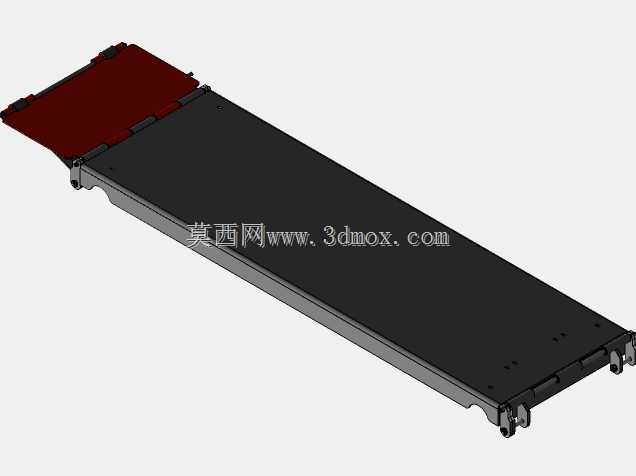

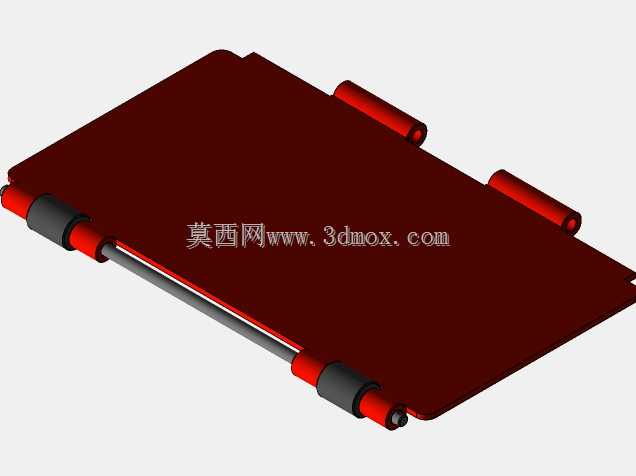

　　承载平台的板面采用防滑花纹钢板弯折焊接成型，前端设置了可翻转的延伸爬坡舌板，车辆驶上平台时翻下舌板形成平缓过渡坡道，举升作业时可将舌板翻起作为前轮挡块，避免车辆移位；平台表面预留了轮胎定位凹槽与绑带安装孔位，针对不同轴距的车型可调整车辆停靠位置，保证车辆重心落在剪叉臂的承载中心区域，避免偏载导致结构受力不均。

　　安装边界方面，设备整体底座宽度适配常规汽修工位的尺寸要求，放置时需保证地面水平度误差不超过千分之三，底座与地面之间可通过膨胀螺栓做辅助固定，若地面承重满足每平方米五吨以上的载荷要求，也可直接放置使用，无需额外固定；设备两侧需预留不小于八百毫米的操作空间，方便维修人员在车辆两侧开展底盘拆装、换油等作业，举升至最高作业高度时，平台底部净空可满足维修人员直立进入车底作业的空间需求，无需额外配置躺板即可完成多数底盘维保操作。

　　结构受力计算阶段，针对剪叉臂的铰接点位置、板材厚度做了反复校核，剪叉臂采用高强度矩形钢管焊接成型，铰接销轴采用调质处理的合金结构钢，配合自润滑铜套减少转动磨损，长期使用也不会出现铰接点松旷、平台晃动的问题；底座框架采用型钢焊接成整体式结构，底部设置了多个可调支撑脚，可微调设备水平度，适配地面轻微的不平整情况。
