民航客机创意着陆构型结构设计方案

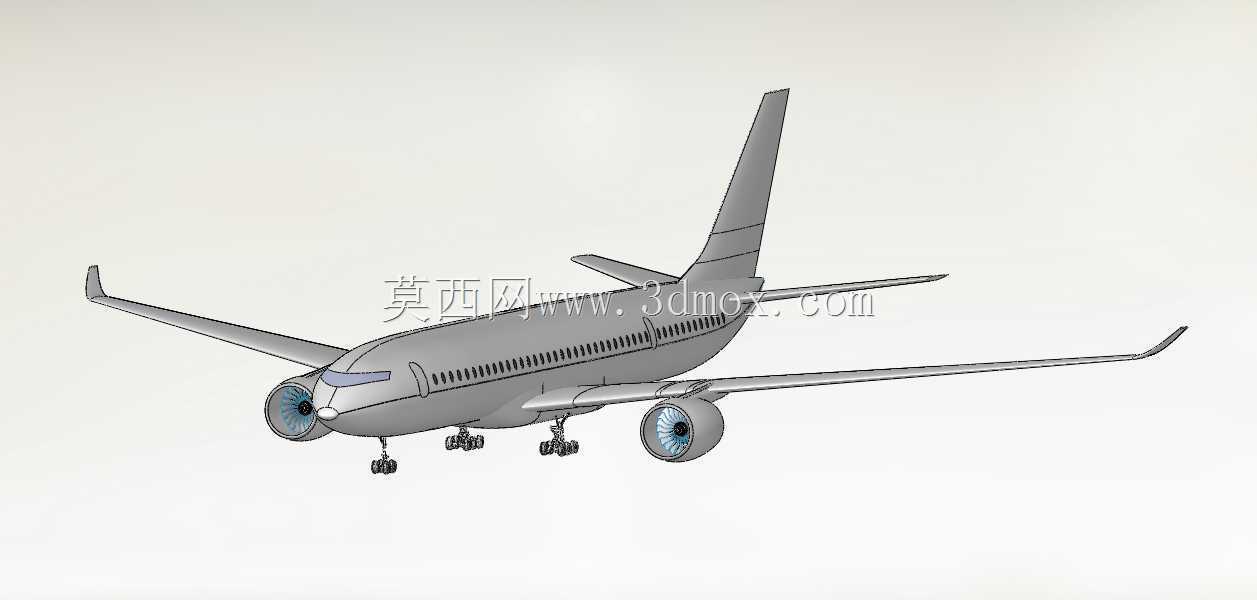

　　在民用航空器地面运行与进近着陆的场景中，着陆构型的设计合理性直接决定了进近阶段的操控稳定性与接地后的滑跑安全性，这套客机结构设计方案围绕着陆阶段的实际工况展开，没有沿用常规客机的标准构型参数，而是针对短距着陆、特殊场地接地的需求做了针对性的结构调整。从机身整体布局来看，采用常规单通道窄体客机的宽体比例优化，机身截面为类圆形增压舱结构，舷窗沿机身纵向等距排布，满足客舱采光与结构强度的平衡，机头位置保留了气象雷达罩与驾驶舱风挡的曲面过渡，风挡倾角经过调整，既保证飞行员的着陆视野，又能降低进近阶段的低速气动阻力。机翼采用下单翼布局，翼根与机身下部的承力框直接连接，翼面设置了可差动的副翼与增升襟翼结构，在着陆构型下襟翼可下放至最大角度，

　　提升低速状态下的机翼升力系数，降低接地时的最小速度要求，翼尖位置做了小幅上翘处理，减少翼尖涡流带来的诱导阻力，同时避免在大下沉率接地时翼尖剐蹭道面。发动机采用翼下吊装布局，吊架与机翼承力梁直接连接，发动机短舱的离地间隙经过反复校核，即使在起落架完全压缩、飞机带侧倾接地的极端工况下，短舱底部也不会与道面发生剐蹭，短舱进气口的唇口做了圆弧过渡，避免低速进近时进气道发生气流分离。核心的起落架部分采用前三点式布局，前起落架为双轮结构，安装在机头下方的承力隔框位置，具备转弯操纵功能与缓冲减震行程，主起落架为两组四轮小车式结构，分别安装在机翼根部下方的机身承力段，减震支柱的行程比常规客机更长，能够吸收更大下沉率下的着陆冲击能量，

　　起落架的收放机构做了简化设计，在创意着陆的构想中，甚至可以支持不完全收放的特殊构型下的应急着陆，适应平整度不足的临时起降场地。尾翼部分采用常规垂尾加平尾的布局，垂尾后缘设置方向舵，平尾为全动式设计，在低速着陆阶段可以提供足够的俯仰操纵力矩，保证飞机在拉平阶段的姿态控制精度，即使在较大侧风条件下，也能通过舵面差动修正飞机的偏航与滚转姿态。整个机身的结构承力路线从机头雷达罩开始，通过纵向长桁与隔框传递到翼盒承力结构，再由翼盒将着陆冲击载荷分散到整个机身框架，避免局部应力集中导致的结构变形。在设计过程中，针对着陆阶段的常见工况做了多轮校核：包括不同下沉率下的起落架载荷传递路径、带侧滑接地时的机身扭矩分布、

　　襟翼全放下时的翼面气动载荷对翼根的弯矩影响，甚至考虑了接地后滑跑阶段的刹车载荷对起落架与机身连接点的疲劳影响。外形尺寸方面，机身长度与翼展的比例控制在1.2:1左右，既保证足够的客舱空间，又能在地面滑跑时具备良好的方向稳定性，垂尾高度经过调整，在飞机带仰角接地时，垂尾底部不会与道面发生接触，平尾的展长控制在机身宽度的1.5倍范围内，避免地面滑行时与周边设施发生剐蹭。安装边界上，所有突出机身表面的传感器、空速管、航行灯都做了埋入式或者收放式设计，减少着陆阶段外物撞击损坏的概率，起落架的轮距经过优化，在窄道面滑行时具备足够的抗侧翻能力，发动机吊架的位置避开了主起落架的收放路径，不会出现机构运动干涉。这套设计没有追求极致的巡航速度与航程性能，而是把设计重心放在着陆阶段的安全性与场地适应性上，针对通用航空领域的短途运输、应急救援等需要在非标准跑道起降的场景，提供了一种更具实用性的构型思路，在建模过程中，所有曲面都做了G2连续过渡，既保证气动外形的流畅性，也为后续的结构有限元分析、气动仿真提供了无破面的基础模型，各个活动舵面、起落架部件都保留了独立的运动副结构，可以直接导入动力学仿真软件中，对着陆滑跑过程的动态响应做进一步的验证分析。
