剖视结构涡喷动力装置三维设计

　　这款剖视展示的涡喷动力装置，核心服务于小型固定翼航空飞行器、高速靶机以及部分实验类高速载具的动力配套场景，在航空航天教学演示、动力系统原理验证、小型飞行器改装研发领域也有较高的参考价值。从实际用途来看，该装置通过进气道捕获来流，经多级压气机压缩后在燃烧室与燃油混合燃烧，高温高压燃气推动涡轮做功带动压气机持续运转，最终高温燃气从尾喷口高速喷出产生推力，整套循环逻辑完全遵循燃气涡轮发动机的工作原理，可直观呈现从进气到排气的全流程能量转换过程。

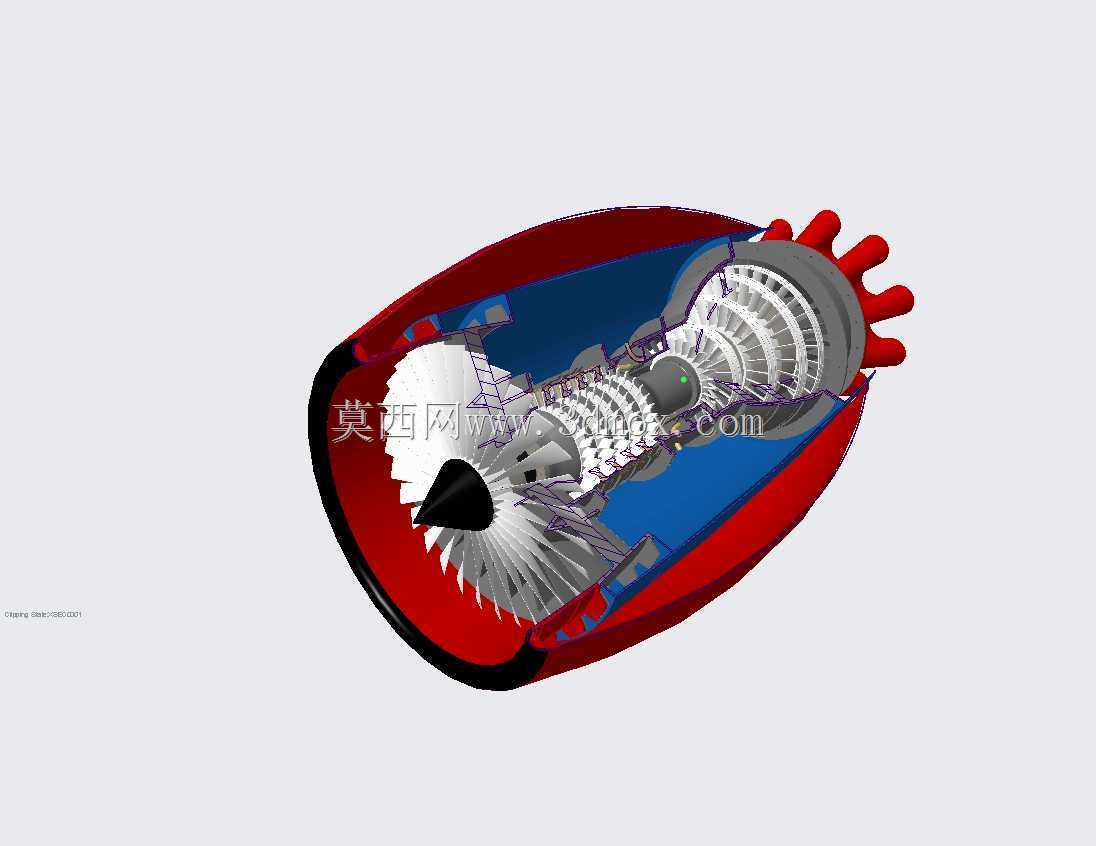

　　从功能特性上看，该模型做了全剖视处理，能够清晰展示内部各级压气机叶片的排布角度、涡轮盘与叶片的连接结构、燃烧室的腔体布局、传动轴的支撑定位结构以及尾喷管的收敛段造型，外部机匣采用分色处理区分不同功能段的壳体结构，红色段对应燃烧室外部机匣，蓝色段对应压气机段外涵壳体，灰色段对应进气道与尾喷口连接段，各级叶片的叶型扭转角度完全符合轴流压气机与涡轮的气动设计要求，叶片前缘后掠角度经过气动优化，可在高转速下降低气流分离损失。

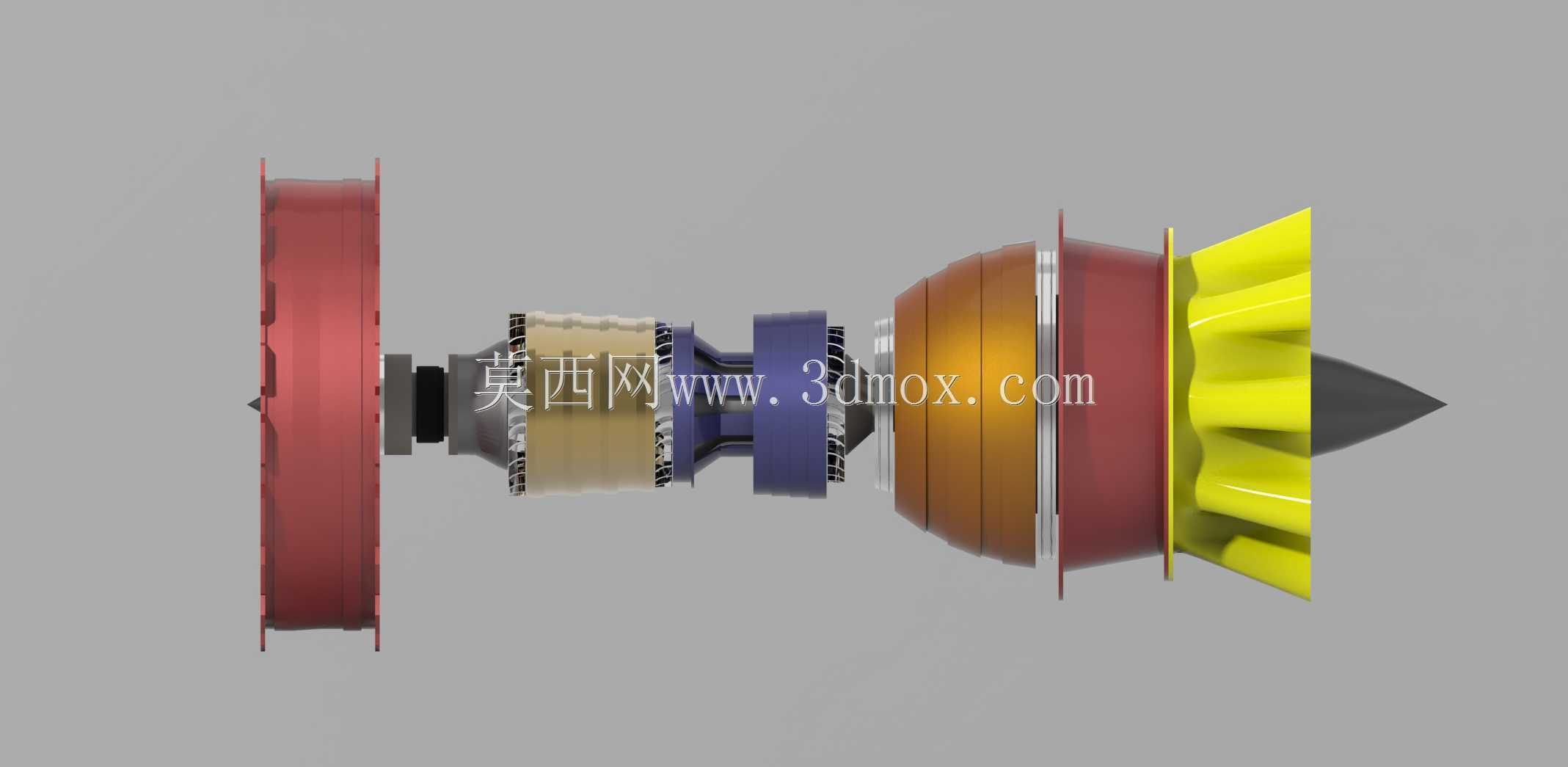

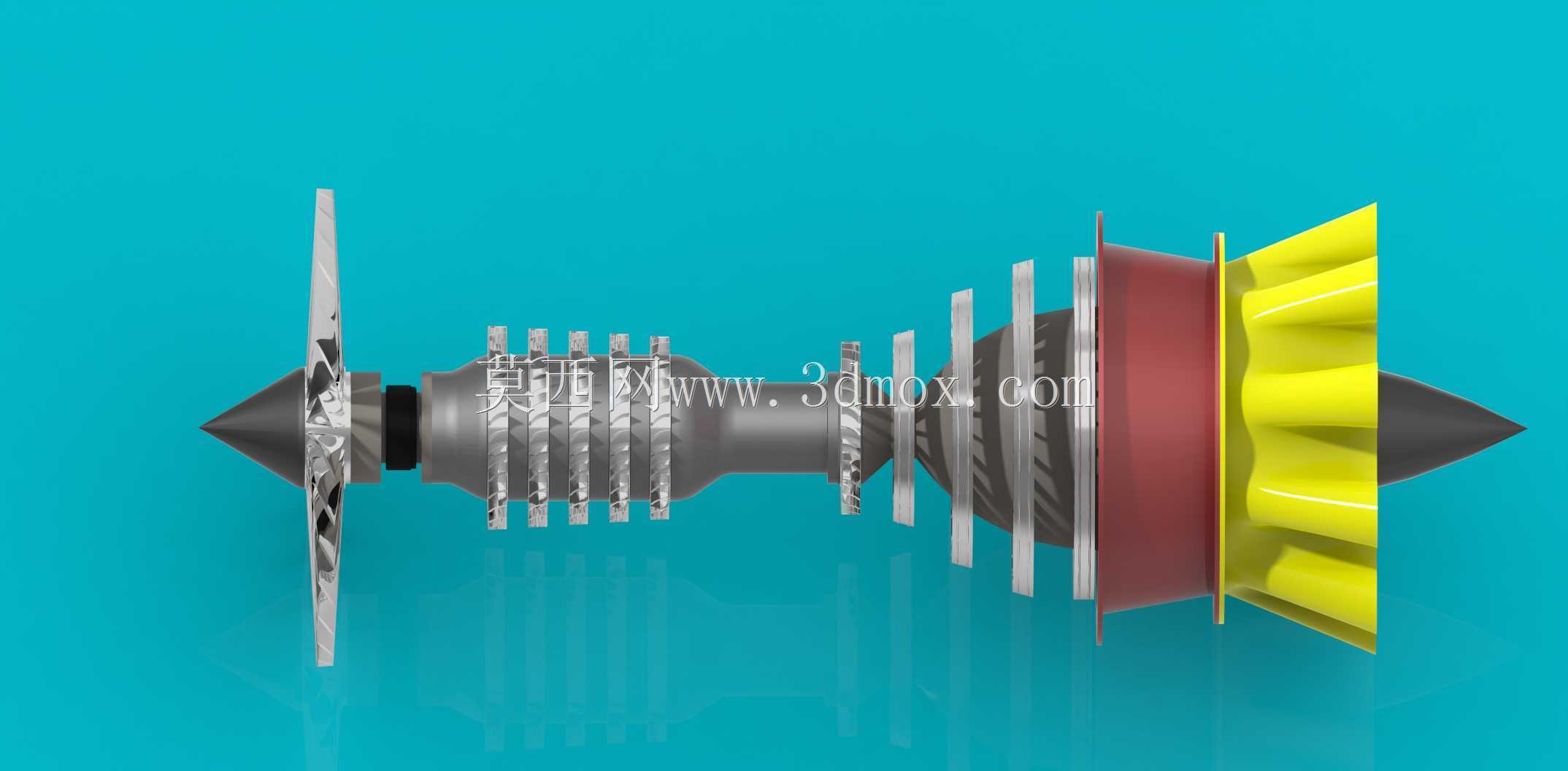

　　设计思路上，建模过程优先保证内部流道的连续性，从进气道入口到压气机各级轮缘的流道直径变化遵循等流量压缩的设计逻辑，压气机段采用多级轴流布局，每级叶片的安装角从第一级到末级逐级调整，匹配压缩过程中气流压力升高后的流速变化；燃烧室采用环形腔体结构，预留了燃油喷嘴的安装定位位置，火焰筒的壁面冷却孔位在模型上做了简化示意但保留了排布逻辑；涡轮段与压气机通过中心传动轴连接，传动轴的支撑轴承位置做了凸台定位结构，保证装配时的同轴度要求；尾喷口采用收敛造型，出口处的调节片结构做了简化示意，可直观看到喷口截面的可调结构逻辑。

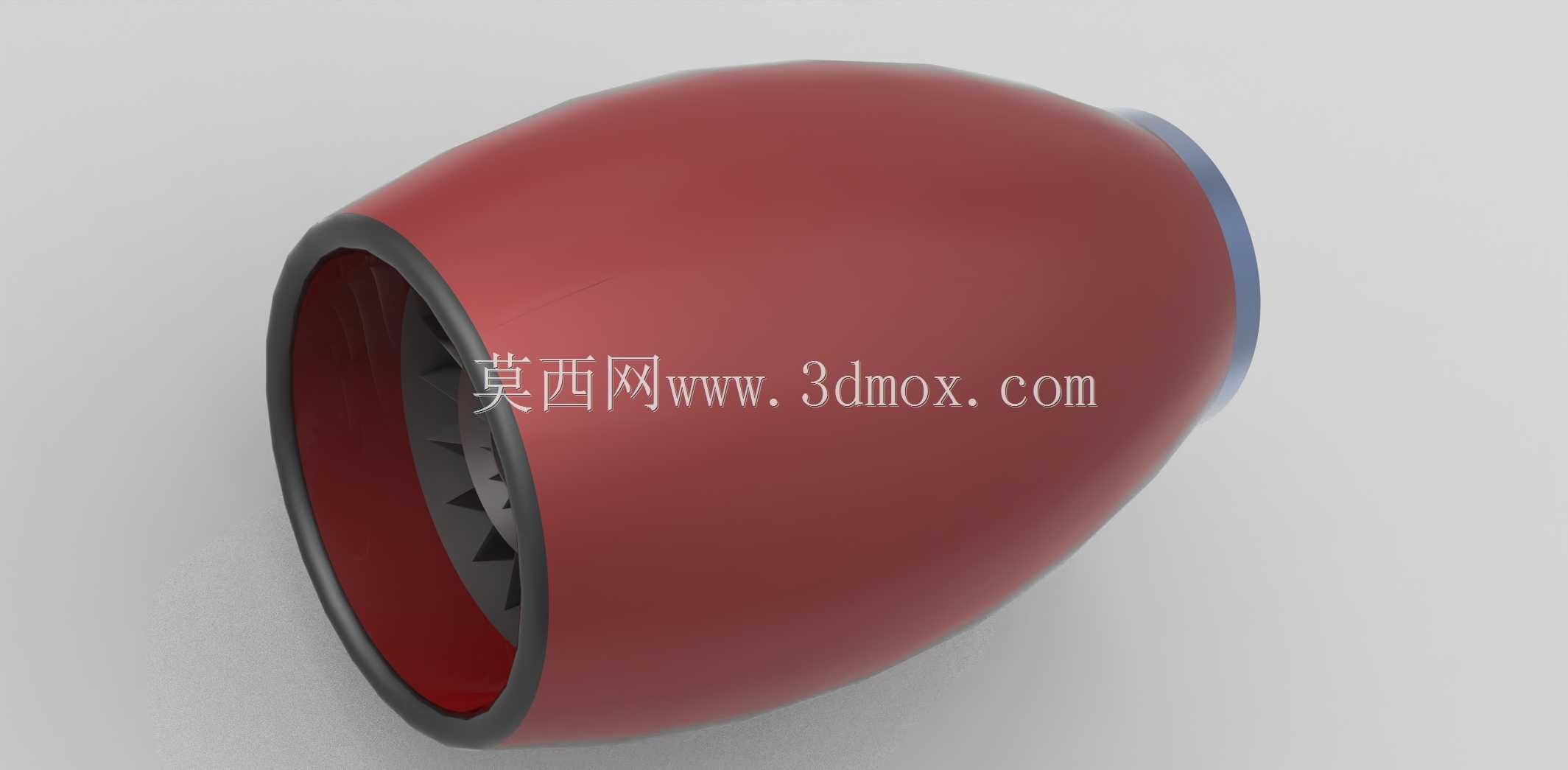

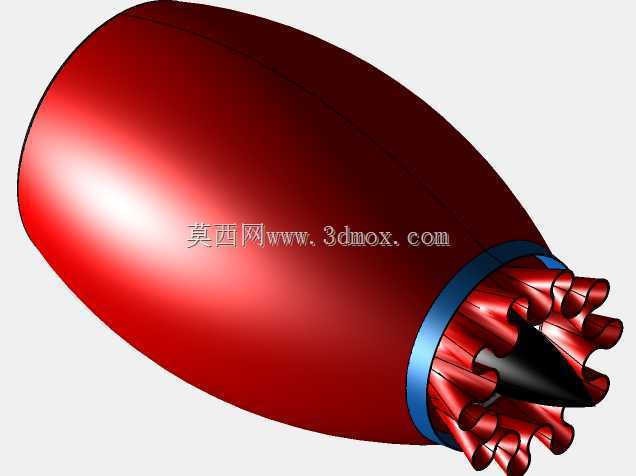

　　外形尺寸与安装边界方面，该动力装置整体为回转类结构，最大外径位于燃烧室段机匣位置，进气道入口直径略小于燃烧室段直径，整体长径比控制在4:1左右，符合小型涡喷发动机的尺寸比例；安装接口方面，机匣外部预留了安装吊耳的定位凸台，可匹配飞行器发动机舱的安装支架，进气道入口采用法兰边结构，可对接进气道来流管路，尾喷口出口为圆形截面，可对接加长喷管或推力矢量调节机构；内部装配边界上，各级压气机轮盘与轴的配合采用过盈配合定位结构，涡轮盘与轴的连接端预留了锁紧螺母的安装位置，机匣的分瓣连接位置预留了螺栓孔位，可实现整机的拆装维护模拟。

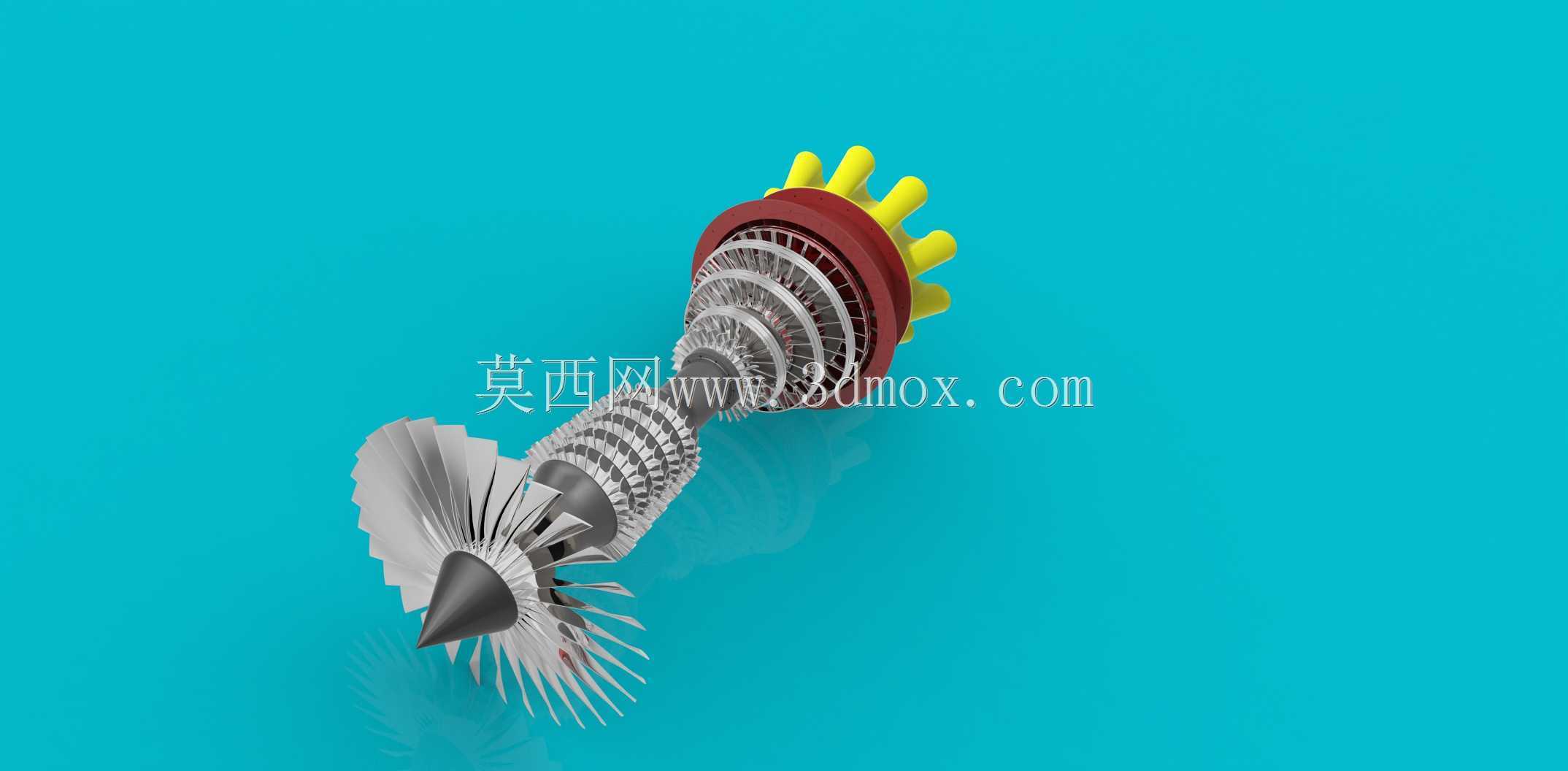

　　在结构细节处理上，压气机叶片与轮盘采用整体叶盘结构建模，减少了连接件带来的气动损失，涡轮叶片采用空心冷却结构的简化示意，可直观看到叶片内部的冷却通道走向，燃烧室头部的旋流器结构做了细节还原，能够展示气流进入燃烧室后的旋流混合路径，机匣内壁的隔热层结构做了分层示意，区分了承力壳体与隔热衬层的不同结构。整套模型在保证结构完整性的前提下，对非核心的小零件比如密封件、紧固件做了适度简化，既能够满足原理展示、结构参考的需求，也能让建模学习者清晰掌握涡喷发动机的核心结构逻辑，避免过多细碎零件干扰对主体结构的认知。
