摩托车离合器轮毂传动总成结构

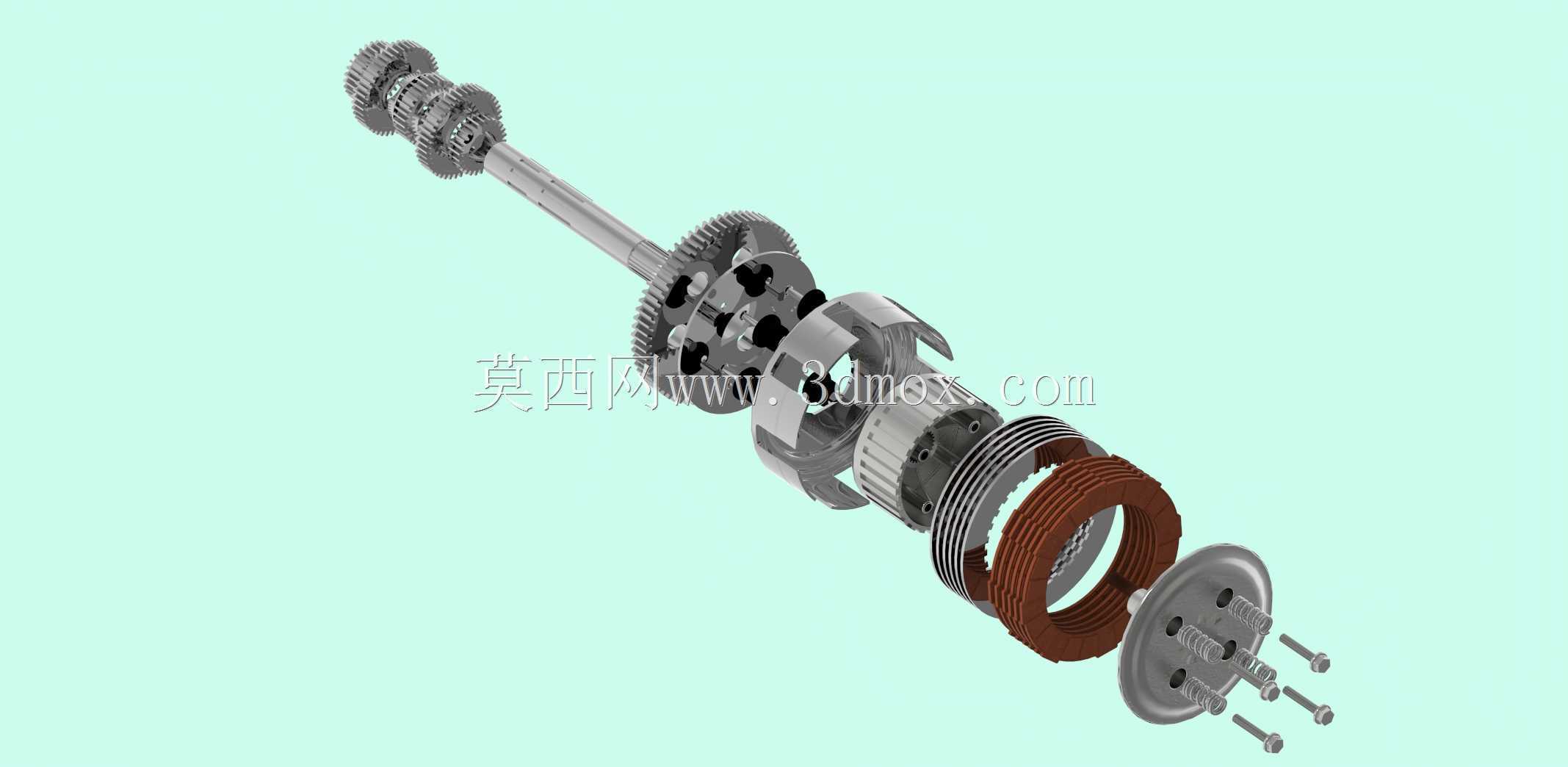

　　这套结构围绕摩托车动力传递末端的离合器区域展开，核心是将主轴上的多级变速齿轮、离合器轮毂、摩擦片组、压盘与端盖紧固件按真实装配关系完整呈现。拆解视图中可以看到，动力经变速箱换挡齿轮逐级传递后，由主轴输入离合器内毂，轮毂外齿与摩擦片内齿啮合，钢片则与外鼓配合，在弹簧压紧力作用下形成摩擦锁合，把扭矩传递给后端输出部件；当操纵机构推动压盘释放压紧力时，主从动片之间产生滑差，便完成起步、换挡或短时切断动力的功能。

　　从实际使用场景看，这类总成主要承受频繁接合、分离带来的冲击载荷与热负荷。轮毂齿部不仅要传递扭矩，还要保证摩擦片沿轴向顺畅滑动，因此齿形导向段、端面台阶和卡环槽的位置都直接影响离合手感与片组回位。模型中多级齿轮与主轴同轴布置，齿轮之间保留换挡啮合的轴向空间，离合器端则通过轴承、螺母和止动结构约束轴向窜动；压盘外侧的螺栓与弹簧位置对应，便于在有限箱体内布置压紧元件。

　　设计时需要先确定主轴中心高、离合器片组外径和轴向堆叠长度，这些边界决定了它能否装入发动机右盖与曲轴箱之间。轮毂内孔与主轴的配合、花键或键连接长度、轴承支承跨距，都关系到高速旋转时的同轴度；外齿部分要兼顾摩擦片齿数、模数和齿宽，避免接触应力集中。摩擦片、钢片交替排列，压盘行程虽小，却要保证分离间隙均匀，否则会出现拖滞、半接合或起步抖动。

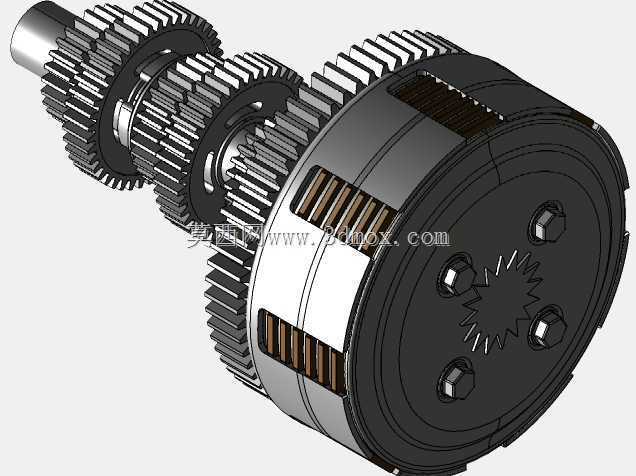

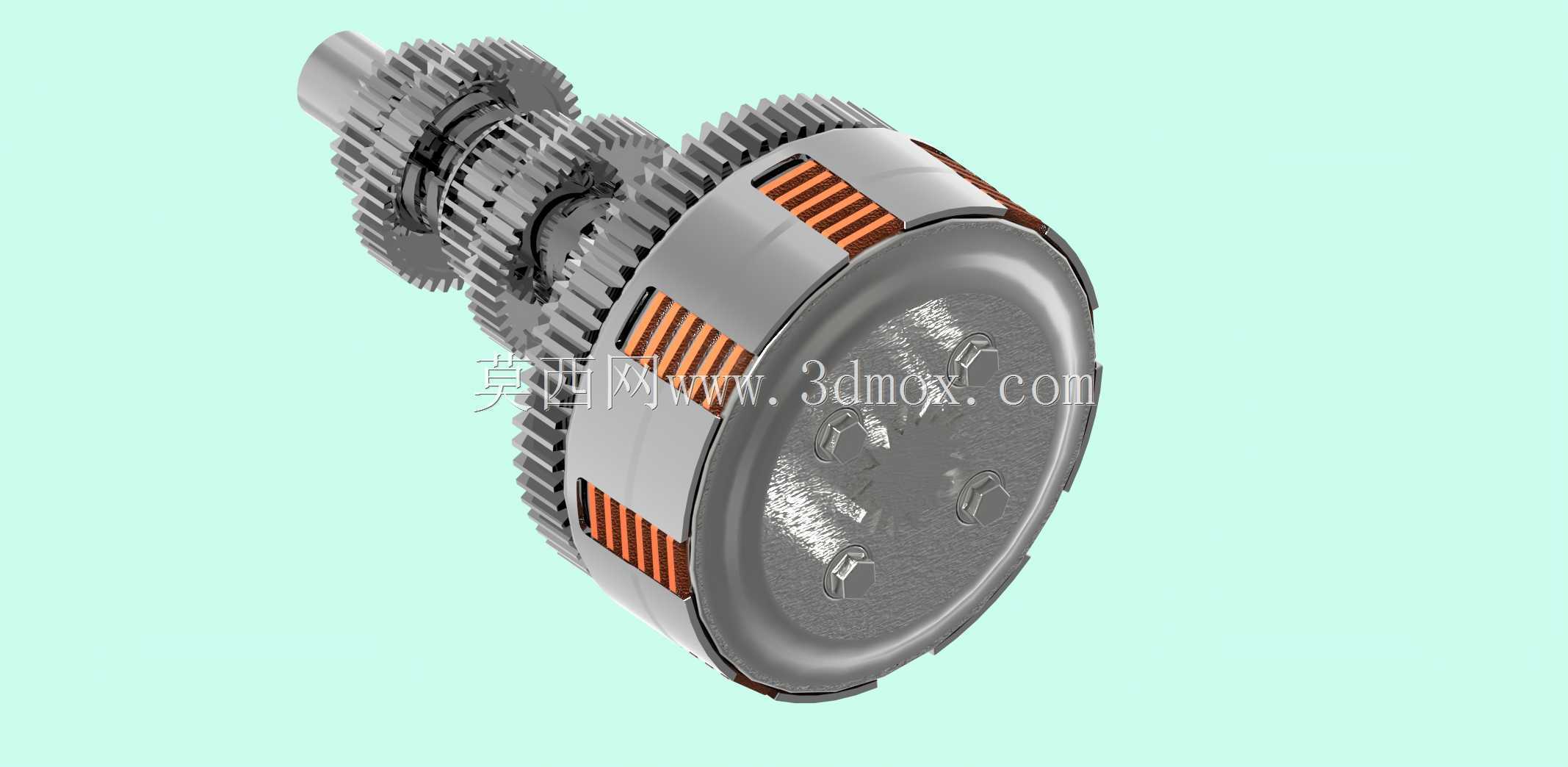

　　外形上，总成沿主轴方向呈细长轴系结构，前端为多组不同直径的变速齿轮，中部是承托片组的离合器轮毂，后端布置压盘、端盖和紧固件。安装边界不仅包括主轴轴线位置，还包括齿轮与拨叉、换挡鼓的避让关系，以及离合器外鼓、链条或输出连接部件的径向空间。工程建模时，各零件的同轴台阶、卡环槽、螺纹段和螺栓孔都需要保留，以便检查装配顺序：主轴齿轮先行定位，离合器轮毂装入后再依次叠片、安装压盘与弹簧，最后用端盖紧固件锁定。这样的结构表达可用于传动系统校核、维修拆装演示以及摩托车离合器方案评审。
