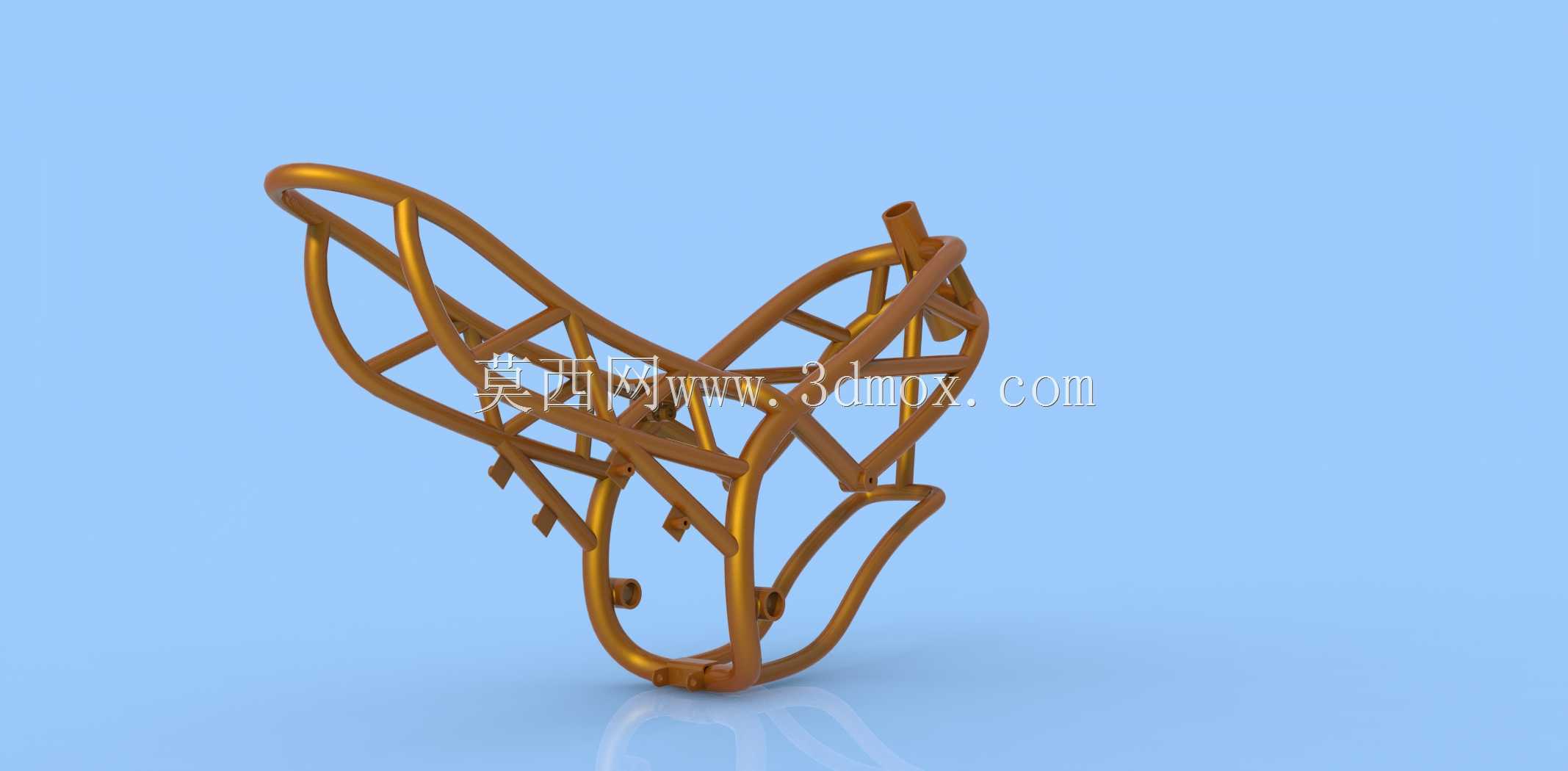

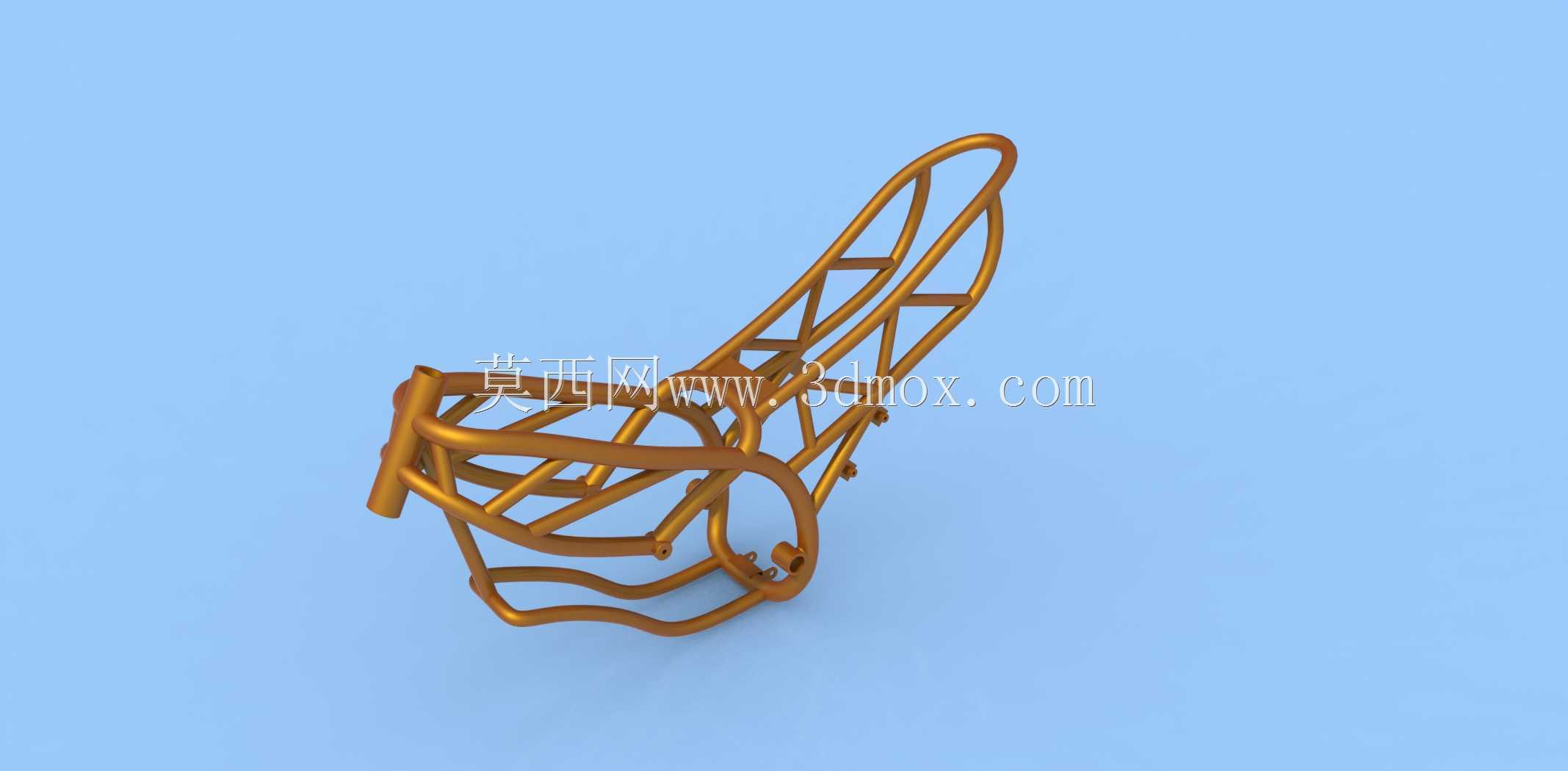

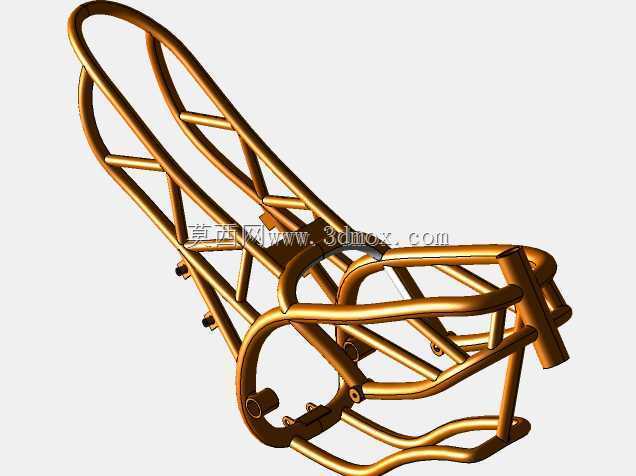

运动型摩托车管式焊接车架结构设计

　　这款管式摩托车车架作为两轮机动车的核心承载基体，日常应用场景覆盖城市通勤运动摩托、入门赛道练习车辆的底盘承载需求，是连接动力总成、行走系统、操控组件与外观覆盖件的核心骨架，所有车载部件的安装定位基准都依托车架的焊接精度来保证。设计阶段优先考虑管式桁架结构的力学传递效率，采用变径圆管弯折后拼焊成型，主受力环段匹配动力总成吊装、后摇臂铰接、前转向立管安装的载荷路径，将发动机工作振动、路面冲击载荷、制动惯性力通过管架的三角稳定结构均匀分散到整个架体，避免局部应力集中导致的焊缝开裂或管体变形。从安装边界来看，转向立管的倾角预设兼顾低速转向灵活性与高速行驶的直线稳定性，立管上下端面预留了方向柱轴承的压装定位台阶，

　　同轴度公差控制在满足转向无卡滞的工程要求范围内；车架下部的发动机吊耳位置，按照常见单缸卧式动力的安装孔位做了适配，吊耳焊接后做了安装面的铣平处理，保证动力总成吊装后不会出现装配应力；后摇臂铰接轴的安装同轴度、与转向立管的平行度都做了结构约束，避免后轮行驶中出现偏磨、摆振的问题；座椅支撑段的管架弧度贴合乘骑坐姿的人体工学需求，预留了坐垫安装卡扣的固定位，后部延伸的支架可直接固定后尾灯、后挡泥板等附属部件。设计过程中对管架的弯折半径做了工艺适配，避免过小弯折半径导致的管壁开裂、减薄超差，所有焊缝的位置都避开了应力集中的弯折拐点，相邻管件的拼焊间隙控制在常规气体保护焊的工艺容许范围内，不需要额外做复杂的焊接工装即可完成组对。

　　车架前部预留了整流罩安装的支架固定点，侧部管架的间隙可容纳油箱的下部嵌入，既降低了整车重心高度，也能让油箱与架体贴合更紧密，减少行驶中的共振异响；脚踏安装位的高度、前后位置兼顾了日常骑乘的舒适性与过弯时的离地间隙需求，避免压弯过程中脚踏过早触地影响操控安全。整个架体没有多余的冗余结构，在保证扭转刚度、弯曲强度满足使用要求的前提下，尽可能控制架体自身重量，匹配运动型摩托车对轻量化的需求，各安装点的位置公差都经过结构校验，可直接作为整车装配的基准骨架使用，不需要额外做二次加工修正。
