直径100毫米多叶曲面螺旋桨结构设计

　　在小型流体输送、风冷散热、微型动力推进场景中，这类直径100毫米的多叶片螺旋桨是应用频次极高的核心做功部件，不同于大尺寸船用或航空螺旋桨的重载设计逻辑，小直径螺旋桨的设计需要在有限的安装空间内，平衡做功效率、运行噪音、结构强度三者的关系，很多刚接触结构设计的工程师容易照搬大桨的叶型参数，最终做出来的成品要么风阻过大驱动负载超标，要么叶片刚度不足高速旋转时出现形变扫膛。

　　从实际应用场景来看，这类100毫米规格的螺旋桨适配场景覆盖很广，小功率桌面散热设备、微型水下推进器、小型风道送风单元、轻载负压引流装置都能用到，不同场景下对叶型的曲面弧度、叶片数量、安装座的配合公差要求差异不小。比如用于风冷散热场景时，叶片的前缘后掠角度需要做针对性优化，降低高速切割空气时产生的涡流噪音，同时叶根位置的过渡圆角要足够顺滑，避免应力集中导致长时间运行后叶片从根部断裂；如果是用于水下推进场景，叶片的曲面导程要做调整，提升水介质下的推力转化效率，同时安装座的密封配合面要预留足够的密封件安装位置，防止介质渗入驱动端。

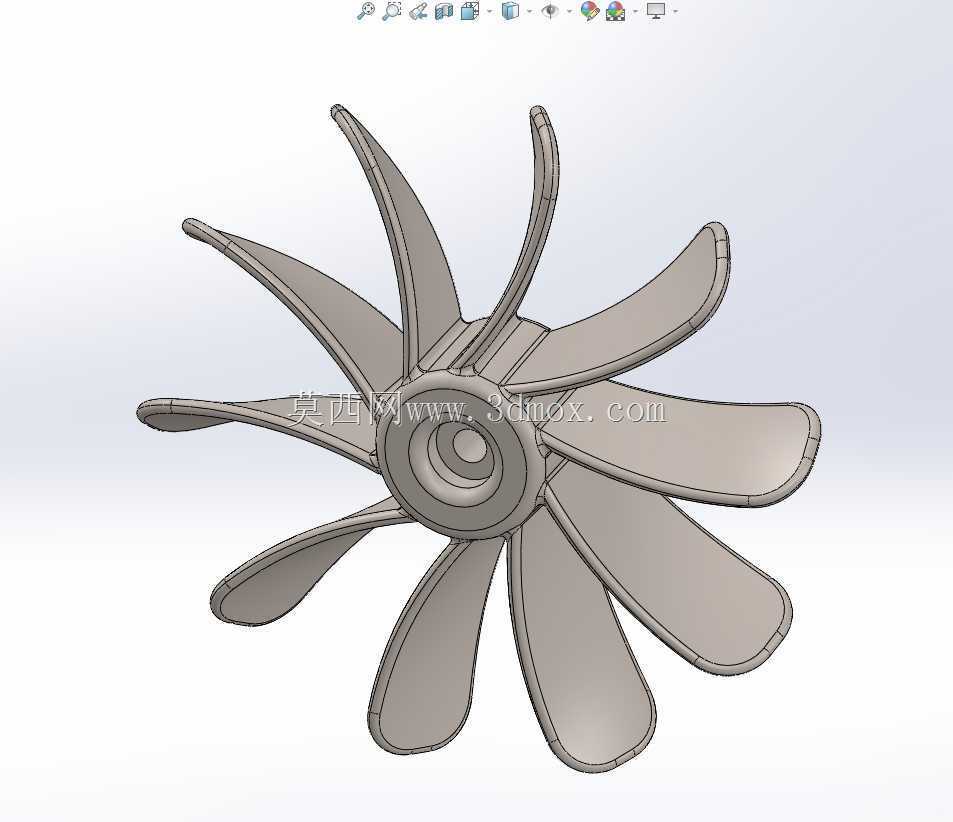

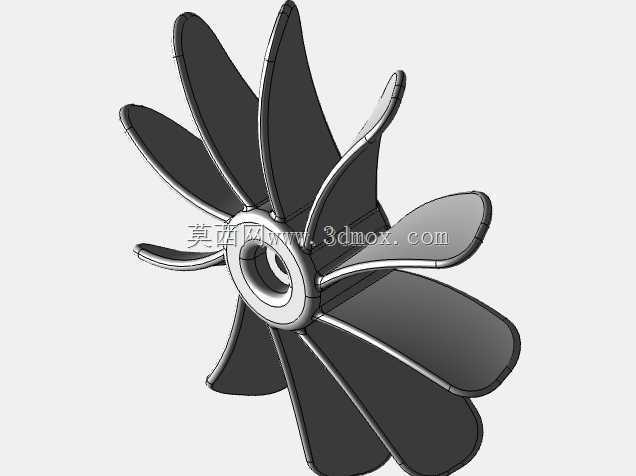

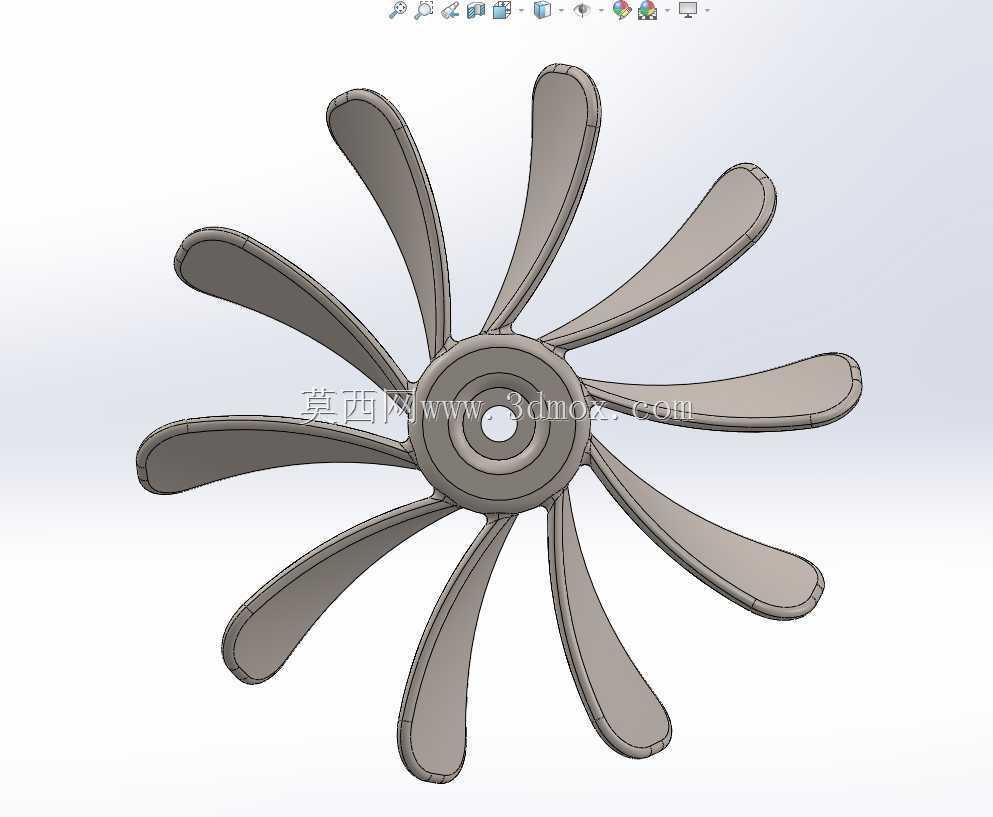

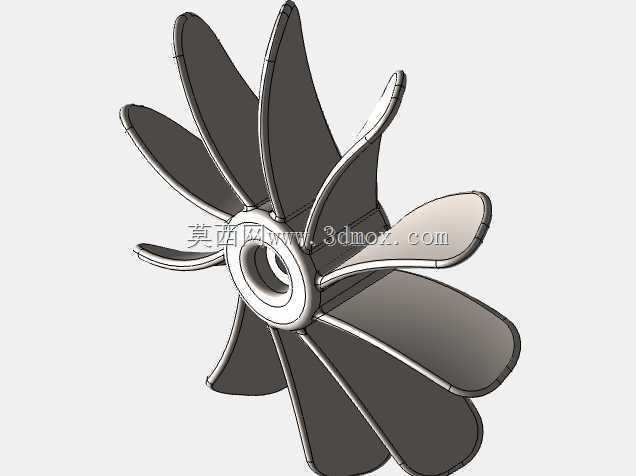

　　这款螺旋桨采用10片等距分布的曲面叶片设计，相比常见的3叶、5叶小直径螺旋桨，多叶片结构在相同转速下可以输出更均匀的流体推力，不会出现明显的脉冲式波动，运行时的动平衡表现更好，对驱动端的轴承冲击更小，能有效延长配套驱动电机的使用寿命。叶片的厚度从叶根到叶缘做渐变处理，叶根位置厚度最大，保证和轮毂连接的结构强度，叶缘位置厚度收薄，降低旋转时的流体阻力，每一片叶片的曲面都做了连续顺滑的曲率过渡，没有突兀的折角，既可以减少流体经过时的紊流产生，也能避免3D打印或者注塑生产时出现应力集中的缺陷。

　　安装边界上，这款螺旋桨的中心轮毂做了阶梯式的轴孔设计，能够适配不同直径的驱动输出轴，轮毂端面预留了紧定螺钉的配合位置，安装时可以通过紧定螺钉实现和驱动轴的周向固定，防止高速旋转时出现打滑松脱。整体直径控制在100毫米，安装时只需要保证叶片旋转圆周范围内预留2-3毫米的安全间隙，就不会出现叶片和周边结构剐蹭的问题，轴向安装尺寸紧凑，不会占用过多的设备内部空间，适合内部空间局促的小型设备使用。

　　设计这类小直径螺旋桨时，很多工程师容易忽略动平衡的预留设计，这款螺旋桨的轮毂背面做了均匀的减重槽结构，既可以减少整体的转动惯量，降低驱动端的启动负载，也方便后期做动平衡校正时在减重槽位置添加配重，不需要额外破坏叶片的曲面结构。叶片的分布采用完全等夹角的圆周阵列，每一片叶片的安装角、曲面曲率都保持一致，从设计源头减少初始动不平衡量，降低后期校平衡的工作量。

　　从实际选型适配的角度来说，这类多叶小直径螺旋桨不适合超高转速的重载场景，它的优势在于中低转速下的均匀流体输出，运行平稳噪音低，搭配常规的小功率直流驱动单元就能达到不错的做功效果，不管是做小型散热设备的风叶替换，还是微型推进装置的动力部件，都能满足使用要求。建模过程中，叶片的曲面构建采用导程线控制的放样逻辑，保证每一个截面的翼型都符合流体做功的角度要求，轮毂和叶片的连接位置做了大圆角过渡，避免直角位置的应力集中，整体结构没有薄壁死角，不管是采用3D打印打样验证，还是开模注塑批量生产，都有很好的工艺适配性，不需要额外做复杂的脱模结构或者支撑结构，生产加工的难度低，良品率更容易控制。
