在小型乘用车辆、通用动力发动机的传动链路里,离心离合器是无需额外电控或液压操纵、完全依靠转速变化自动实现接合与断开的核心传动部件,日常作业里接触到的园林机械动力单元、轻型代步车、小型摩托的动力输出端,都能见到这类结构的身影,它的核心价值是省去人工操纵离合的步骤,在低转速区间自动切断动力输出,避免怠速工况下动力硬连接带来的负载拖拽,高转速时自动平稳接合传递扭矩,适配非专业操作人员的使用场景,降低动力设备的操纵门槛。

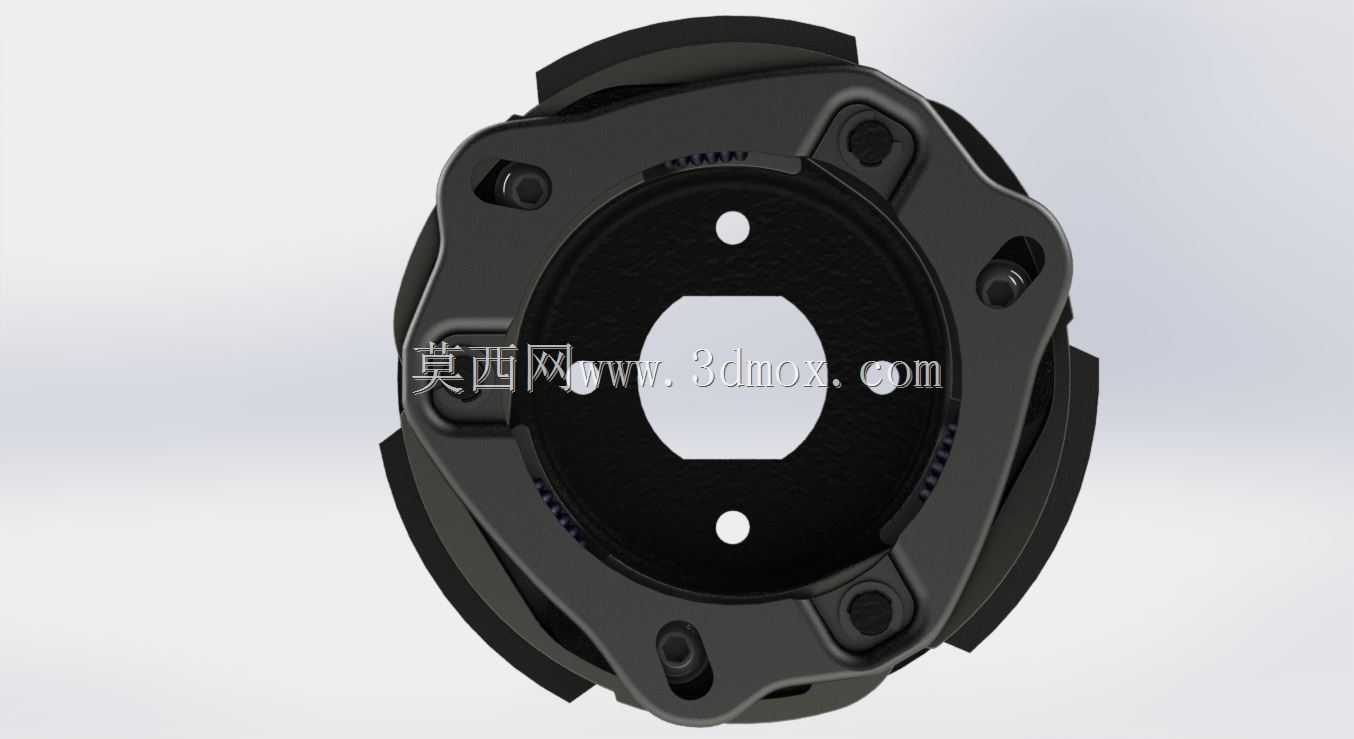

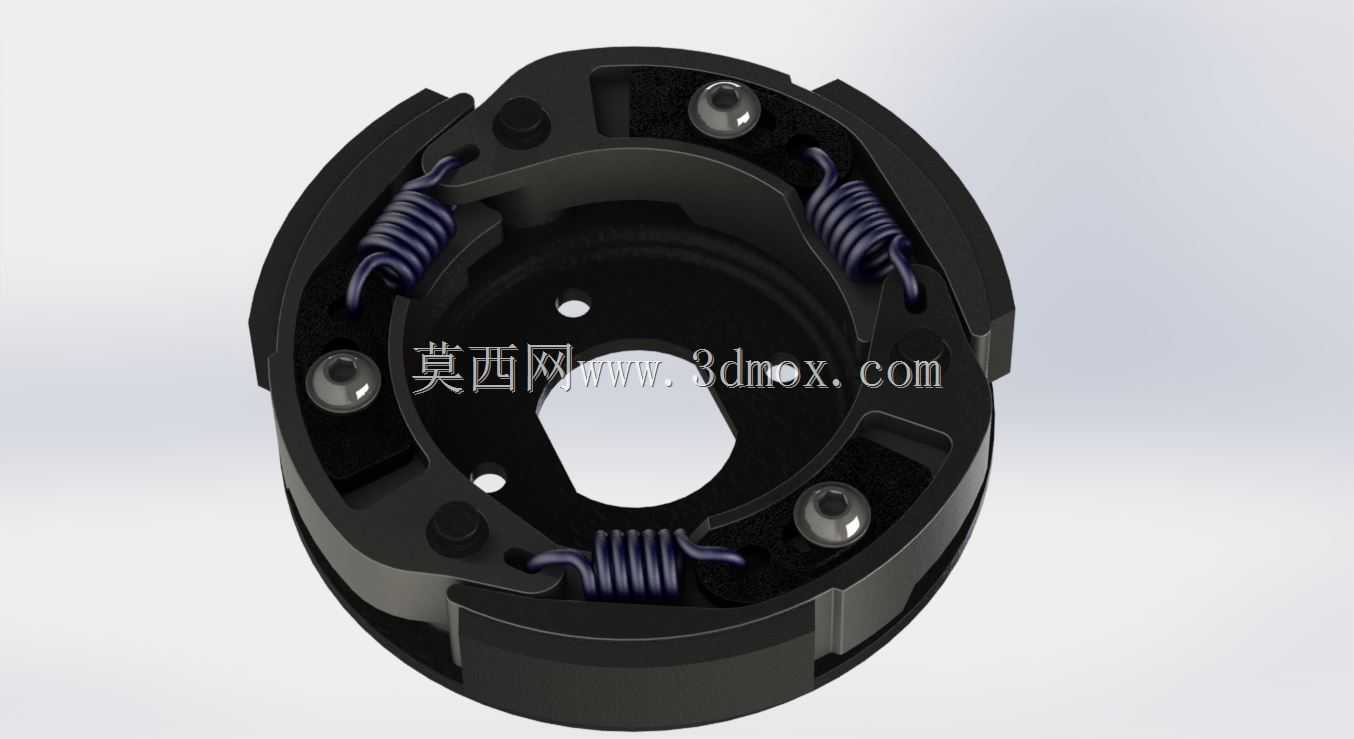

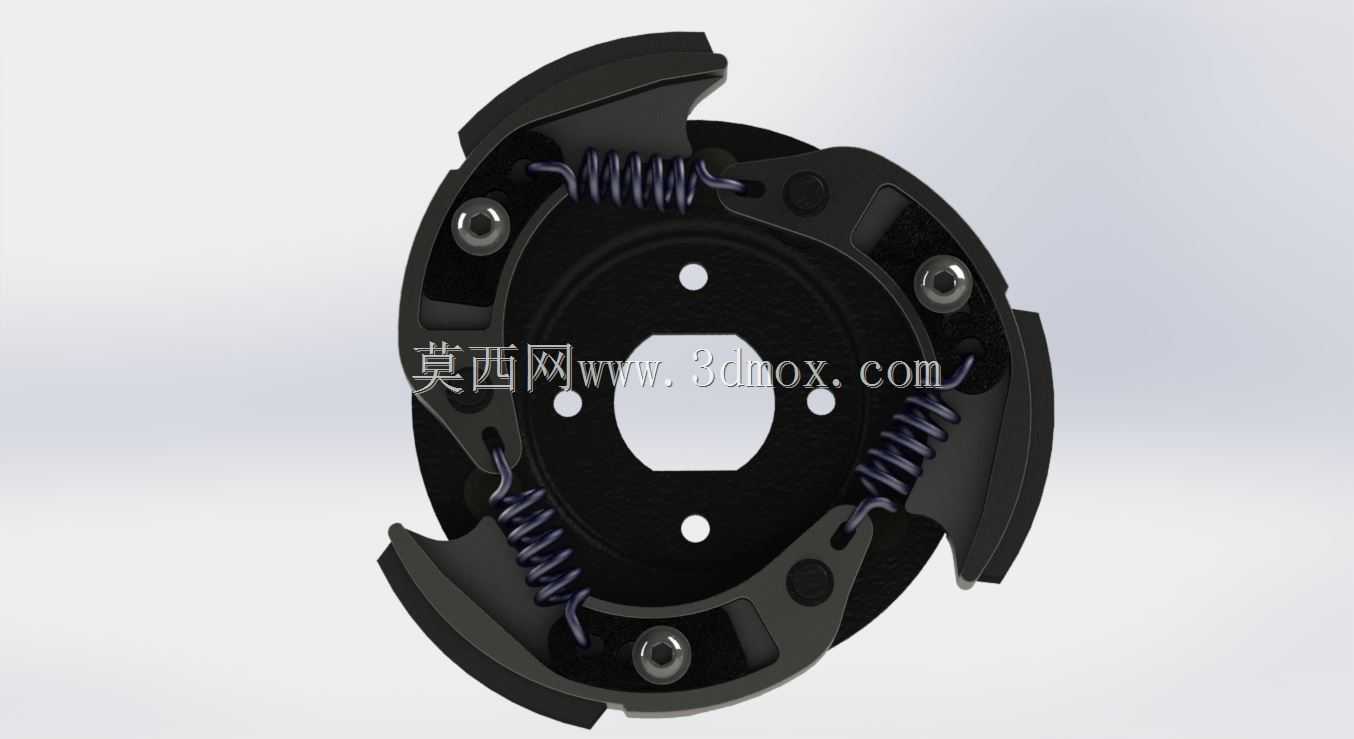

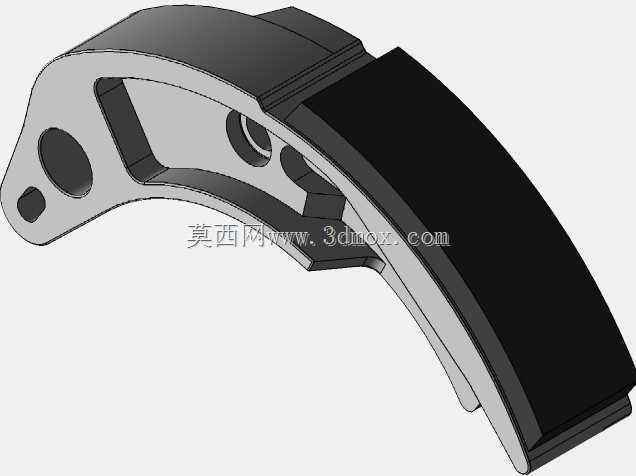

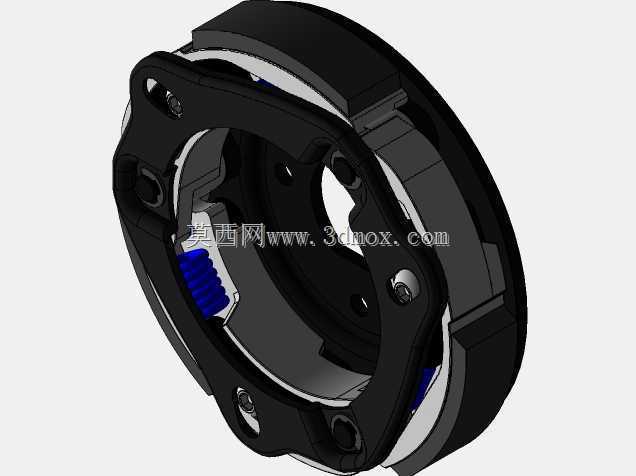

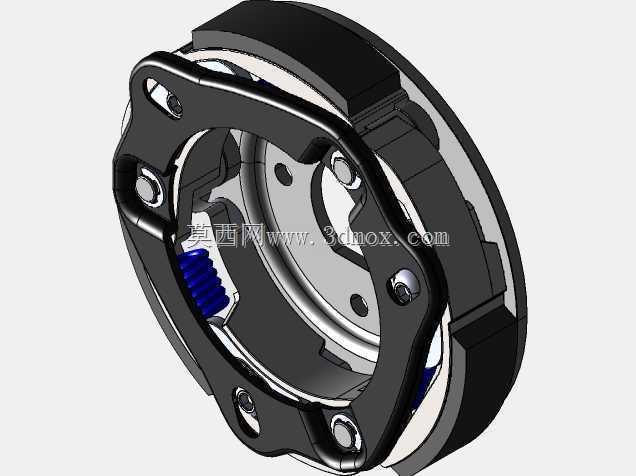

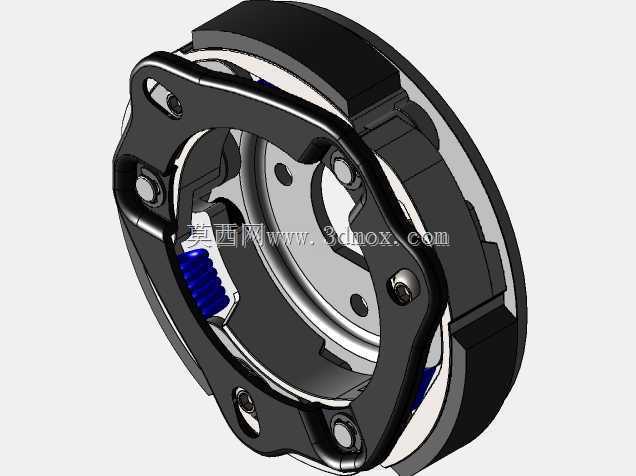

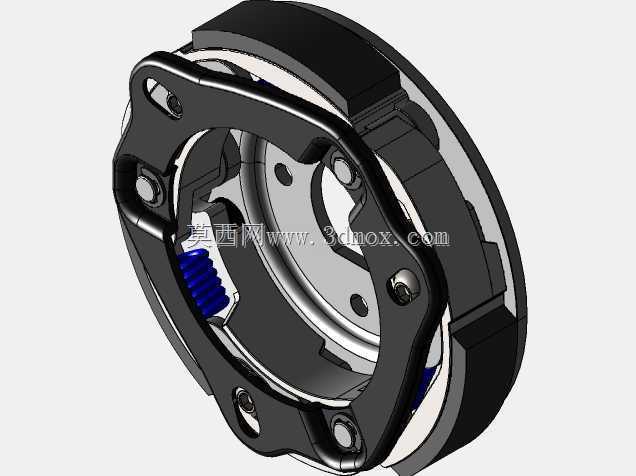

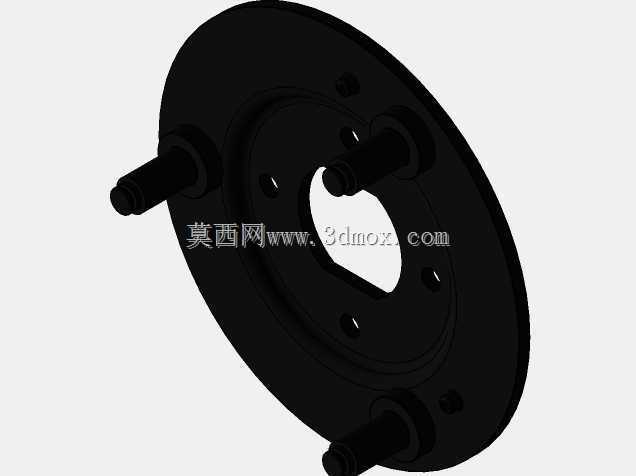

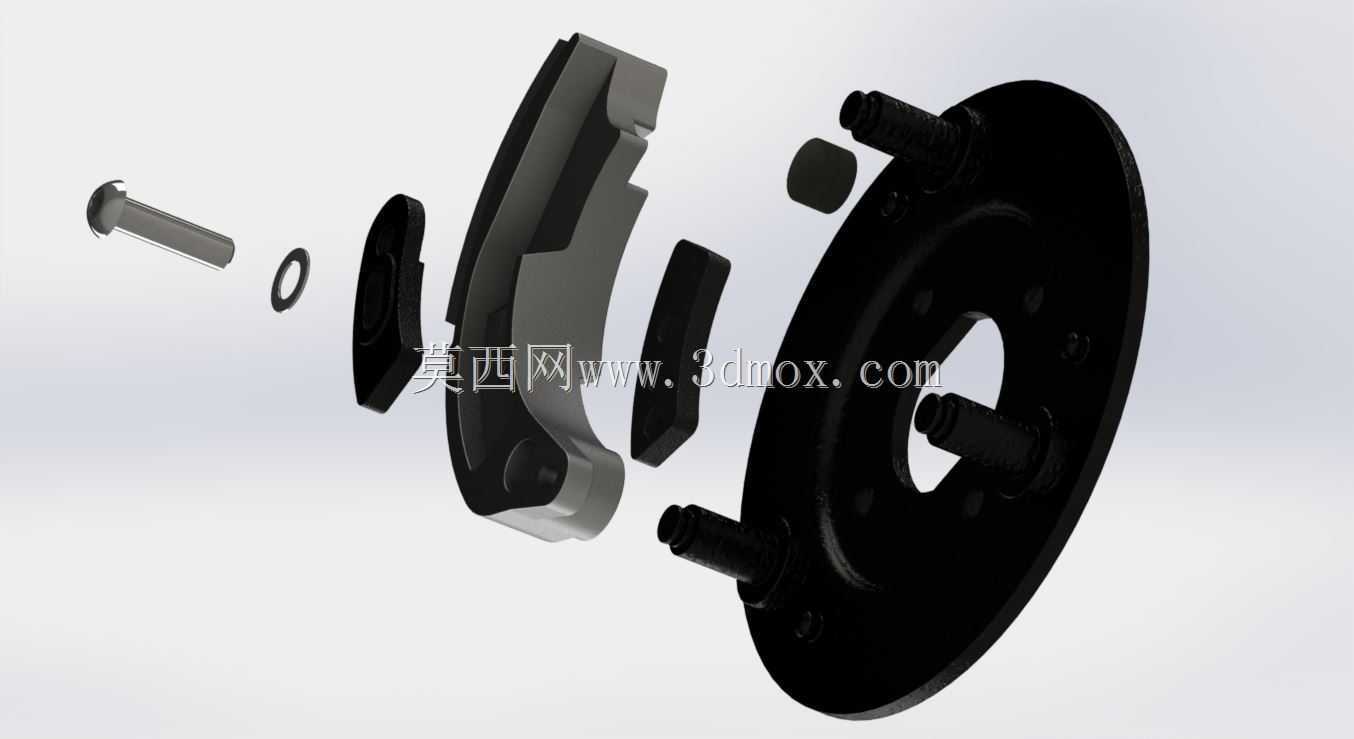

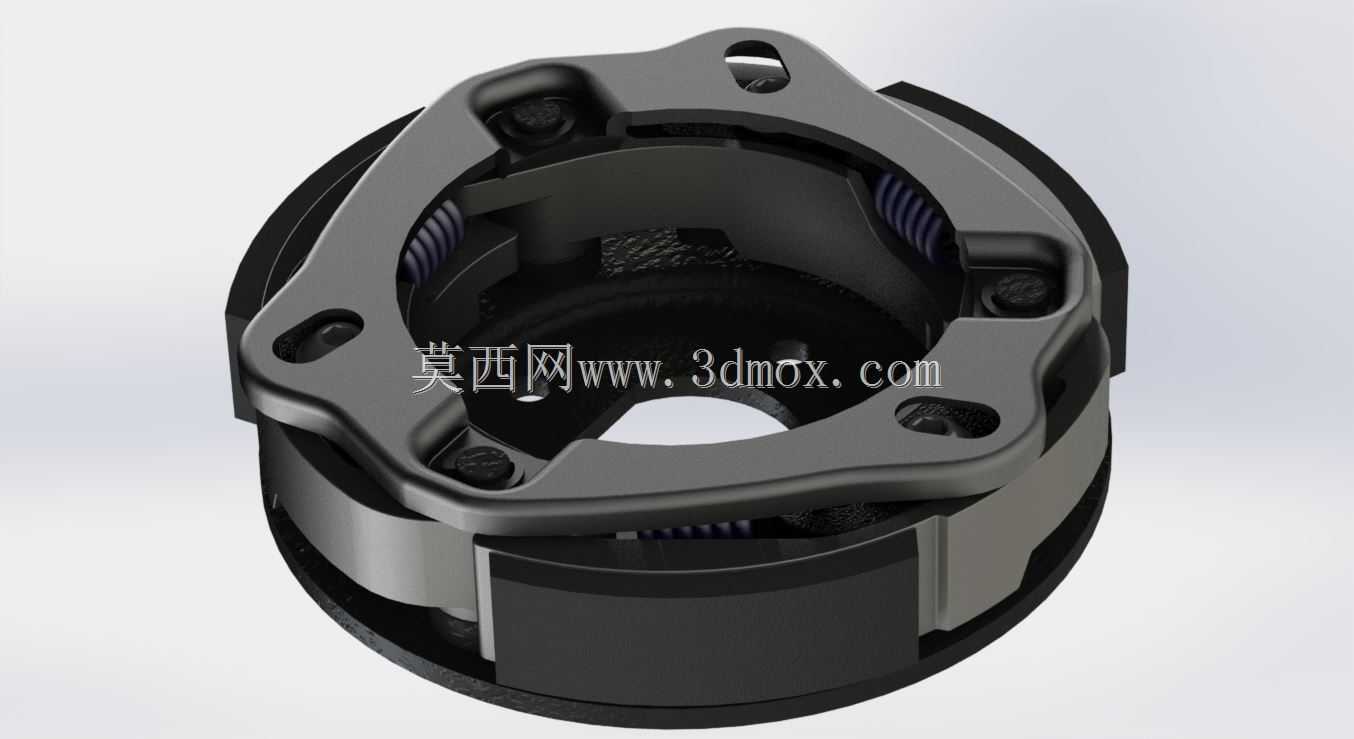

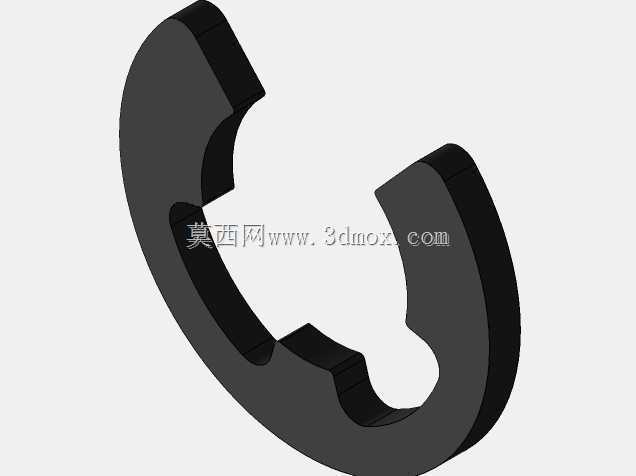

从结构设计逻辑来看,这套离合装置采用盘式布局,核心安装基准是中心的异形轴孔,该孔直接与发动机曲轴输出端配合,异形截面的设计是为了传递扭矩时避免周向打滑,相比普通平键连接,这种仿形轴孔配合能在紧凑的径向尺寸下承受更大的冲击载荷,适配发动机输出端的高频振动工况。围绕中心轴孔的基体是离合的主动盘结构,盘体上均匀分布的多个安装位,用来固定离心甩块与复位弹性元件,当曲轴转速升高到设定阈值时,甩块在离心力作用下克服弹簧预紧力向外张开,与外侧的从动鼓内壁贴合,依靠接触面的摩擦力将主动盘的扭矩传递到从动端,进而带动后续传动系统运转;当转速降低到阈值以下时,弹簧拉力带动甩块回缩,主动与从动部分脱离接触,切断动力传递。

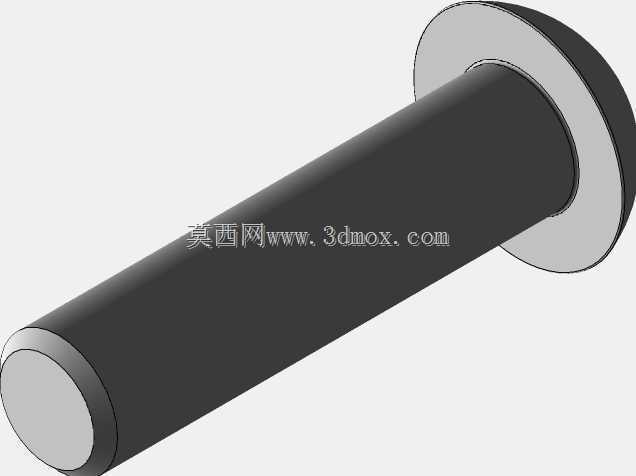

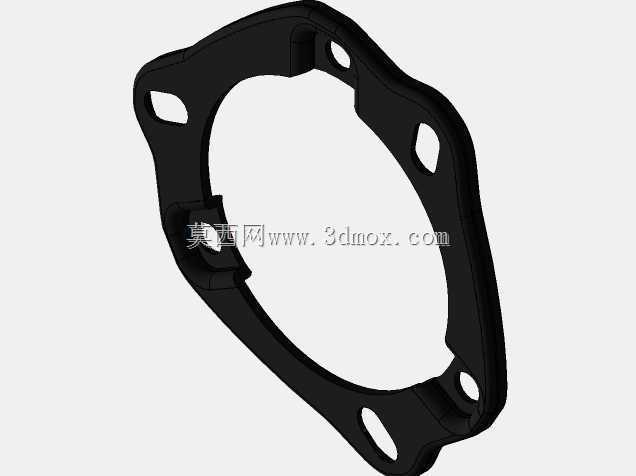

从安装边界来看,整个离合组件的轴向尺寸控制得非常紧凑,径向轮廓为近似圆形的多切面结构,外侧的多个凸台结构是用来容纳连接螺栓与定位销的,既保证了盘体自身的结构强度,又避免了整圈圆形轮廓带来的材料浪费,同时多切面的外形也能在安装时提供周向定位的基准,方便装配时快速对齐安装位。盘体上分布的多个小孔,一部分是用于组件装配的螺栓过孔,另一部分是动平衡校正时的工艺去重孔,因为这类离合器工作转速普遍较高,最高工作转速往往能达到每分钟数千转,若动平衡精度不足,会带来明显的振动,不仅会加剧曲轴轴承的磨损,还会导致整个动力单元的NVH性能恶化,因此在结构设计时就提前预留了动平衡调整的工艺位置,不需要额外增加配重块就能完成精度校正。

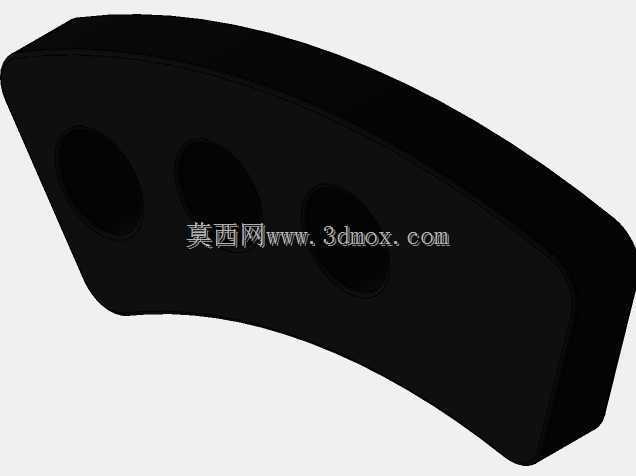

在功能特性的设计考量上,这套离合结构的接合转速设定完全匹配发动机的怠速与工作转速区间,怠速状态下甩块完全回缩,动力彻底断开,此时发动机处于无额外负载的怠速工况,能有效降低怠速油耗与运转抖动;当油门开度加大、曲轴转速攀升到接合点时,甩块是逐步向外张开的,摩擦力矩随转速升高线性提升,不会出现突然接合的冲击感,保证动力传递的平顺性,避免突然的扭矩冲击损坏后续传动部件。同时,摩擦接触面的设计采用了大接触面积的弧形面,相比小块式的摩擦片结构,弧形面能在相同的径向尺寸下获得更大的摩擦接触面积,降低单位面积的接触压力,延长摩擦元件的使用寿命,减少后期维护更换的频率。
实际选型适配时,需要重点核对中心轴孔的截面尺寸与曲轴输出端的匹配度,同时确认组件的总轴向厚度是否能装入发动机输出端与传动箱之间的安装空间,径向最大尺寸不能与周边的箱体加强筋、线束固定位产生运动干涉。另外,复位弹簧的预紧力参数是决定接合转速的核心,设计时根据目标发动机的输出特性匹配了对应刚度的弹簧,保证接合点刚好落在发动机输出扭矩开始攀升的转速区间,既不会因为接合转速过低导致怠速时带载熄火,也不会因为接合转速过高导致动力响应滞后,在日常使用中能实现平顺的自动档位切换效果,不需要人为操纵离合手柄或踏板,大幅降低了操作复杂度。
从结构可靠性角度出发,整个主动盘采用一体化的基体设计,减少了多余的拼接零件,避免了高频振动下连接件松动的风险,各个安装凸台的位置都做了圆角过渡处理,降低应力集中系数,能承受频繁接合断开带来的交变载荷,即使在长时间高负荷运转的工况下,也不会出现盘体开裂的问题。摩擦接触面的位置做了表面硬化处理,提升耐磨性能,保证长期使用后摩擦系数不会出现明显衰减,维持稳定的扭矩传递能力。
- 上一篇:直径100毫米多叶曲面螺旋桨结构设计
- 下一篇:共轴双旋翼迷你遥控直升机结构设计
- 全部评论(0)
- 模板大小: 13.07 MB
- 售价:5金币
- 下载次数: 113
- 系统要求: STEP / IGES,SOLIDWORKS,Parasolid,Rendering
- 软件分类: 通用机械零部件
