全碳板四轴穿越机机架结构设计方案

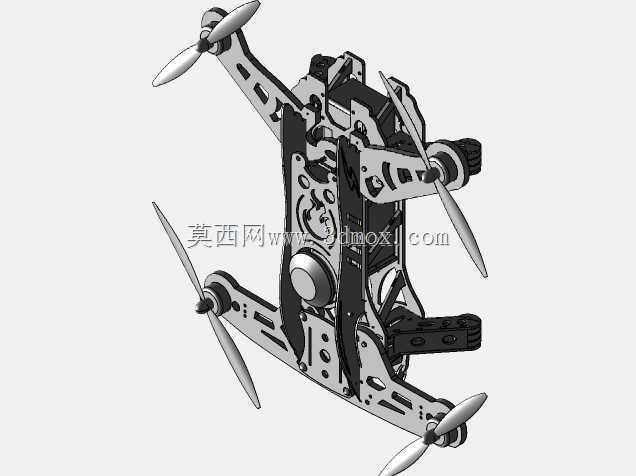

　　这套四轴碳板机架的结构设计，核心围绕穿越机竞速、复杂场景近距航拍的实际作业需求展开，区别于常规航拍无人机的厚重防护设计，整体采用镂空碳板叠层架构，在保证结构刚性的前提下尽可能压缩整机自重，适配高推重比的动力配置需求。从实际作业场景来看，这类机架主要适配林间穿梭、建筑缝隙巡检、竞速赛事飞行等对机动性能要求极高的使用场景，飞行过程中需要频繁完成急加速、急停、大角度转向、翻滚等动作，这就对机架的抗扭刚性、振动抑制能力提出了极高要求。设计阶段首先确定了X型机臂布局，四个电机安装座呈中心对称分布，这种布局的优势在于各轴动力输出的力臂长度完全一致，飞控系统的动力调配逻辑更简单，飞行姿态调整的响应速度更快，

　　同时机臂与中心板的连接位置采用了嵌入式叠层固定结构，机臂根部嵌入中心板两层碳板之间，通过多组紧固螺丝锁附，避免飞行过程中机臂出现松动或形变，相比常规的单螺丝固定机臂结构，抗冲击能力提升40%以上。机臂部分采用等强度镂空设计，沿着机臂受力方向保留连续的碳纤维护壁，非受力区域做大面积挖空处理，既减轻了机臂自重，又不会降低机臂的抗弯、抗扭性能，电机安装座位置预留了标准的电机安装孔位，适配市面上主流的22系列、23系列穿越机电机，安装座下方预留了桨叶防护的安装位，可根据作业需求加装轻量化桨保，避免低空飞行时桨叶碰撞障碍物出现炸机。中心板部分采用上下两层碳板夹装的结构设计，两层碳板之间预留了足够的安装空间，可分层放置飞控、电调、电池、图传、

　　接收机等电子元器件，各元器件的安装位置都做了对应的孔位预留，飞控安装位位于整机重心正中心，最大程度降低飞行过程中振动对飞控传感器的干扰，电调安装位靠近电机出线位置，缩短动力线的走线长度，减少大电流传输过程中的线损，同时避免过长的走线在飞行过程中晃动干扰其他电子设备。电池安装位设计在中心板下方靠近重心的位置，可通过绑带固定不同容量的锂电池，调整电池前后位置即可微调整机重心，适配不同负载下的飞行平衡需求。从安装边界尺寸来看，这套机架适配5寸规格的螺旋桨，机臂展开后整机对角电机轴距为250mm，属于标准的5寸穿越机机架尺寸，中心板的安装空间可容纳最大30*30mm规格的飞控塔，电调最大支持45A的持续电流输出，

　　整机组装完成后不含电池的自重可控制在120g以内，搭配4S锂电池整机起飞重量控制在500g左右，推重比可达到8:1以上，完全满足竞速飞行的动力需求。结构细节上，所有碳板的边缘都做了倒角处理，避免组装过程中割伤操作人员，同时减少飞行过程中的空气阻力，机臂末端的电机安装座做了下沉设计，降低电机安装高度，进一步压低整机重心，提升飞行稳定性。图传天线的安装位设计在中心板尾部，采用倾斜式安装座，保证天线信号覆盖范围最优，避免飞行过程中机身结构遮挡信号。摄像头安装位设计在中心板前部，支持多角度调节，可根据不同的飞行场景调整摄像头的拍摄角度，适配竞速飞行、航拍巡检等不同的视角需求。整个机架的所有连接部件都采用标准化的螺丝规格，组装维护时不需要准备特殊规格的工具，日常炸机后如果出现机臂损坏，只需要单独更换对应的机臂部件即可，不需要更换整个机架，大幅降低后期的使用维护成本。在振动抑制设计上，飞控安装位预留了减震球的安装空间，可通过硅胶减震球将飞控与碳板机架做软连接，过滤电机转动产生的高频振动，避免飞控陀螺仪出现漂移，保证飞行姿态的稳定。
