BN设计旋翼滑飞式垂直起降无人机结构

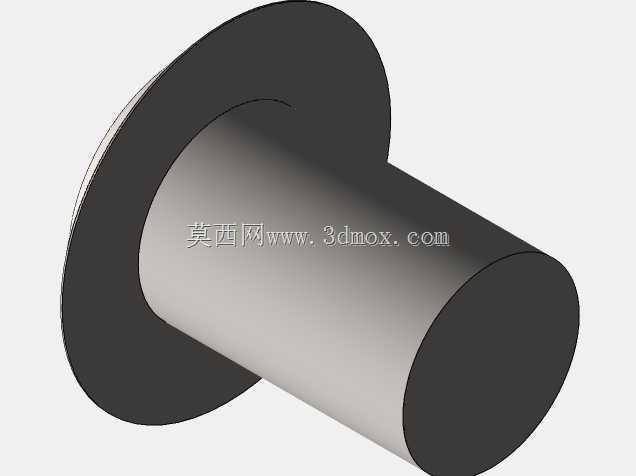

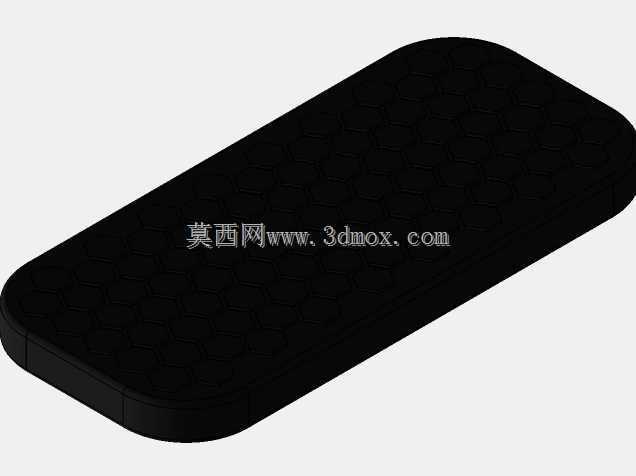

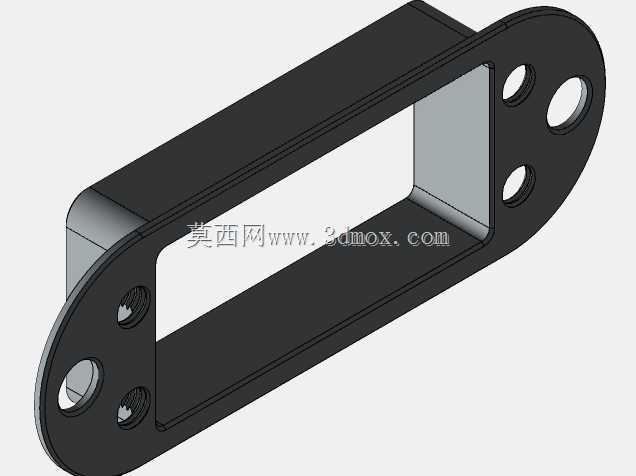

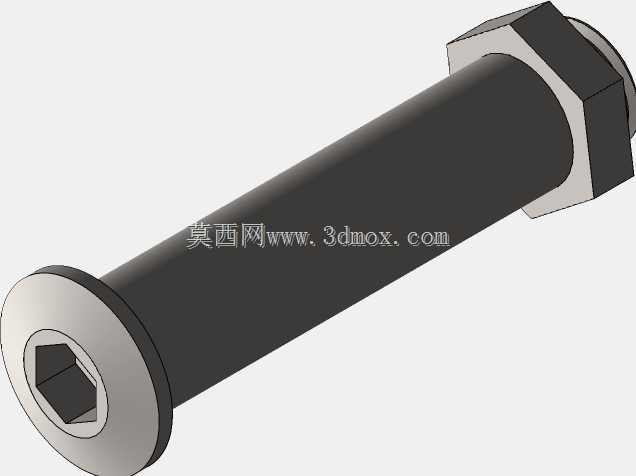

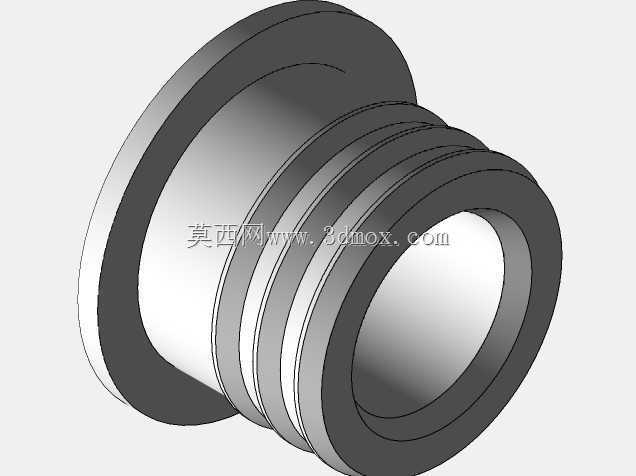

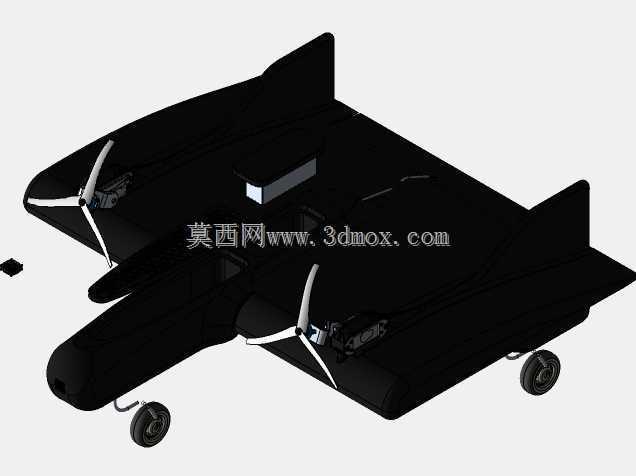

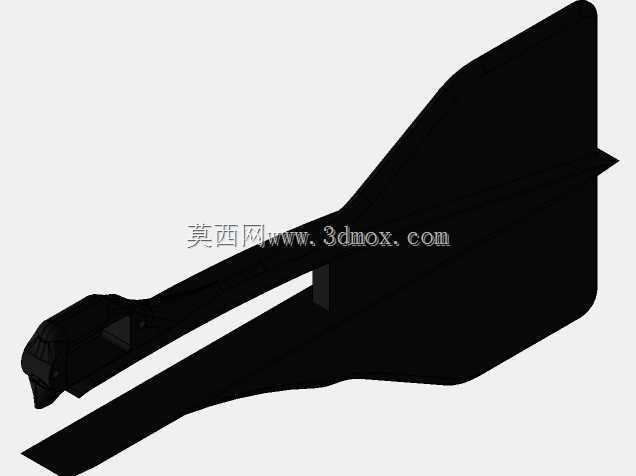

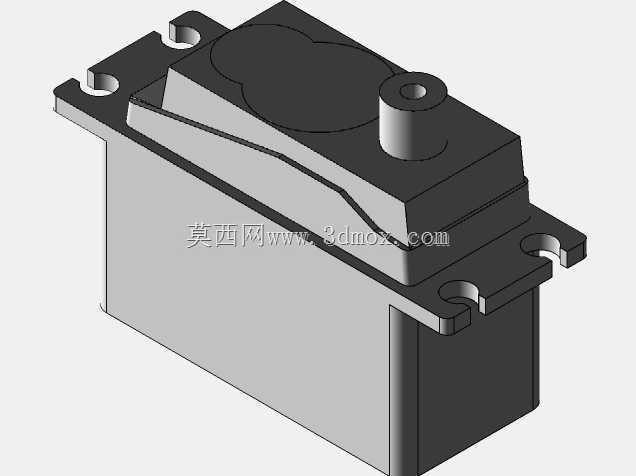

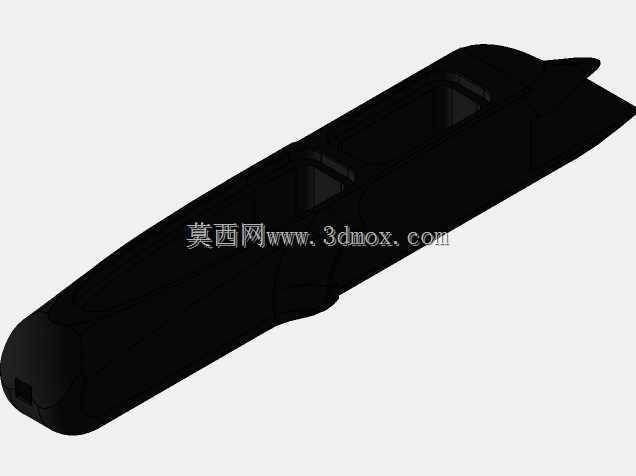

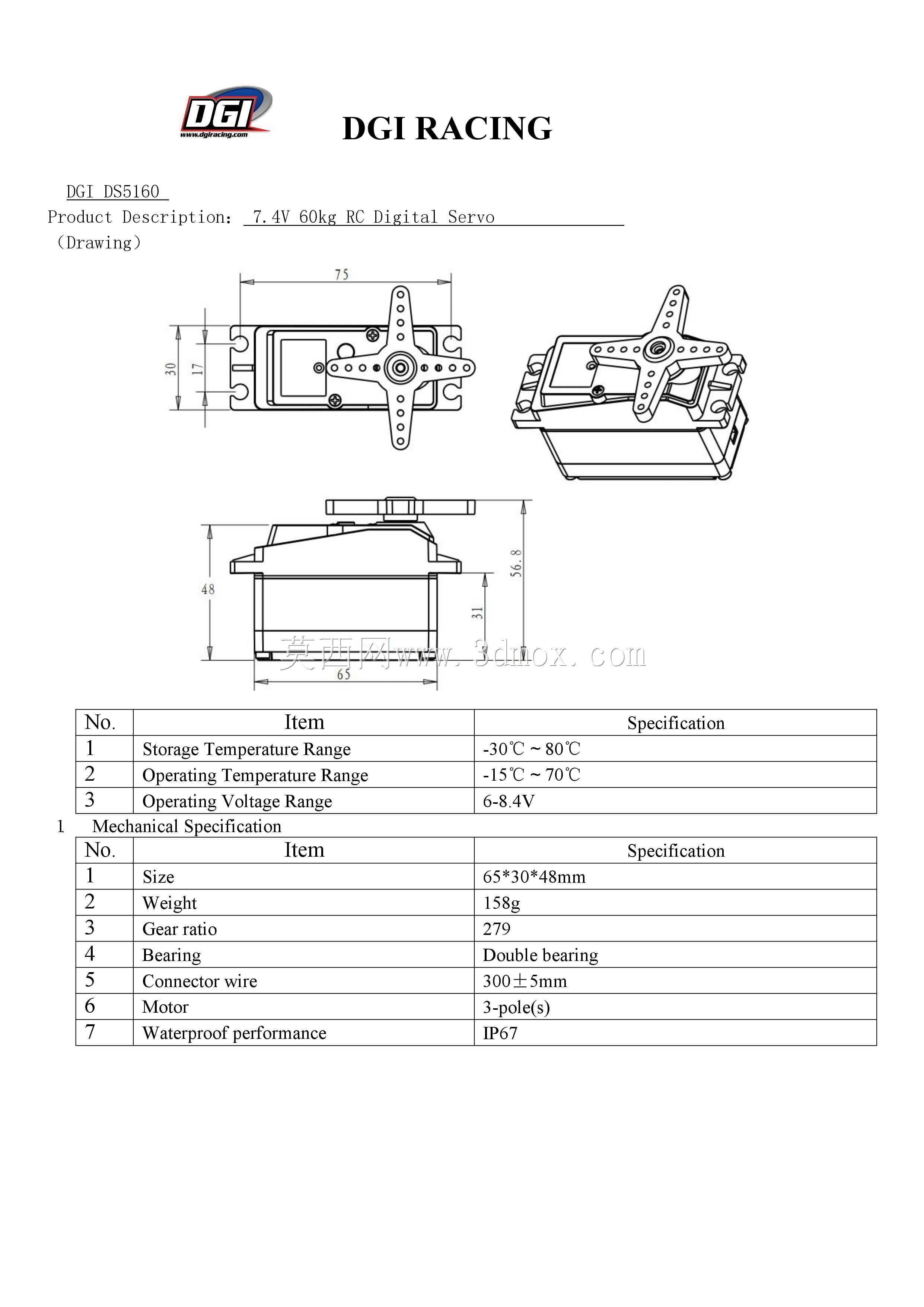

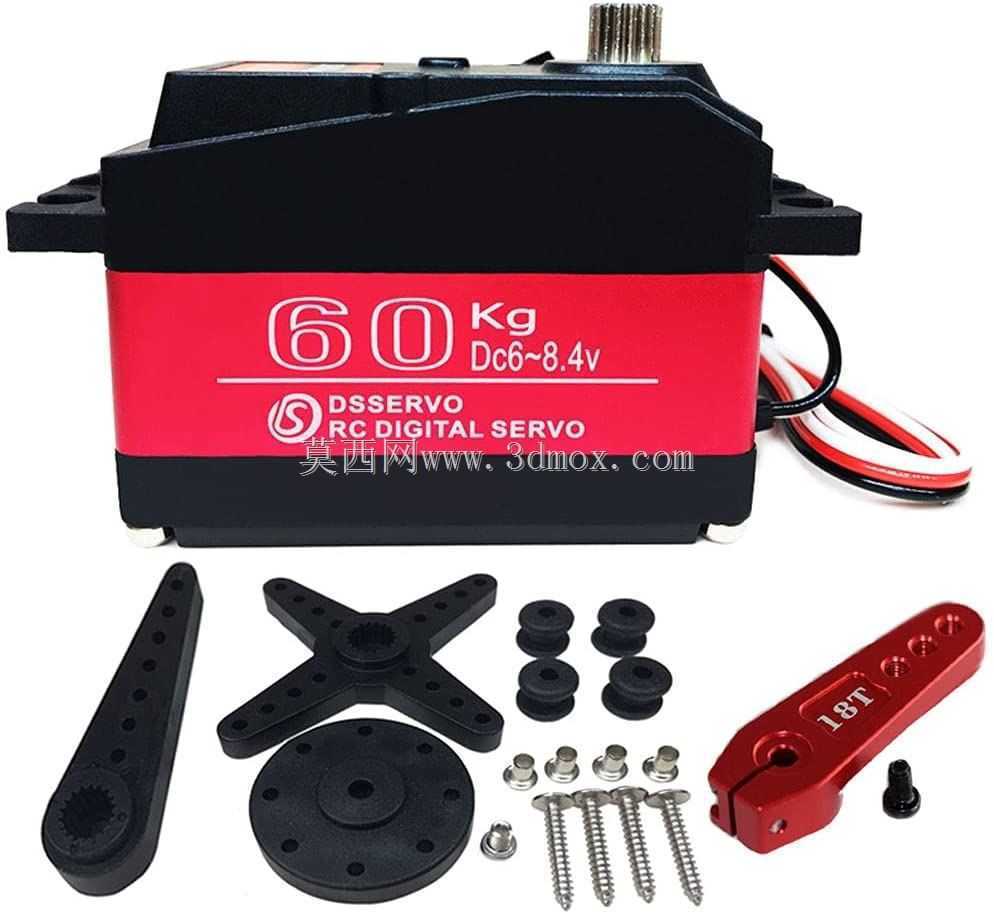

　　这款旋翼滑飞构型的飞行器，在结构设计上融合了多旋翼垂直起降与固定翼滑飞的双重特性，适配小范围快速起降、中长距离巡航的复合任务场景，可用于低空侦察、区域巡检、轻载荷投送等实际作业场景。从整体布局来看，机身采用一体化流线型壳体设计，有效降低前飞阶段的空气阻力，机身下部预留了任务载荷安装位，可根据作业需求挂载摄像模组、小型传感设备等作业组件，安装边界充分考虑了不同载荷的尺寸适配，预留了标准的快装接口，无需大幅改动主体结构即可完成载荷更换。动力系统采用双60kg级伺服系统搭配800kv无刷直流电机，每台电机驱动三叶12英寸螺旋桨，动力输出匹配垂直起降阶段的升力需求与前飞阶段的推力需求，通过调整单个电机的安装间距，可实现滚转方向的姿态控制，

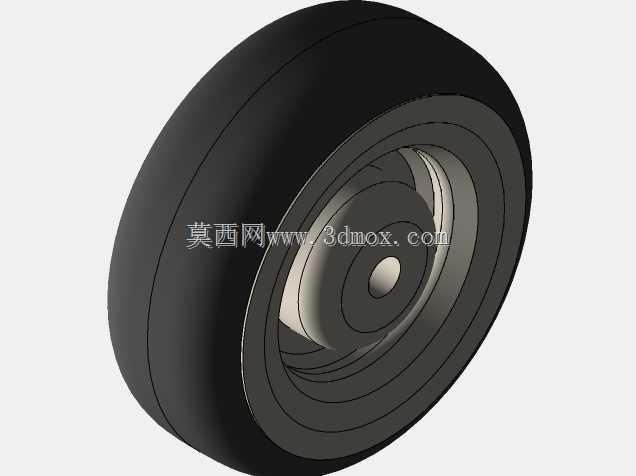

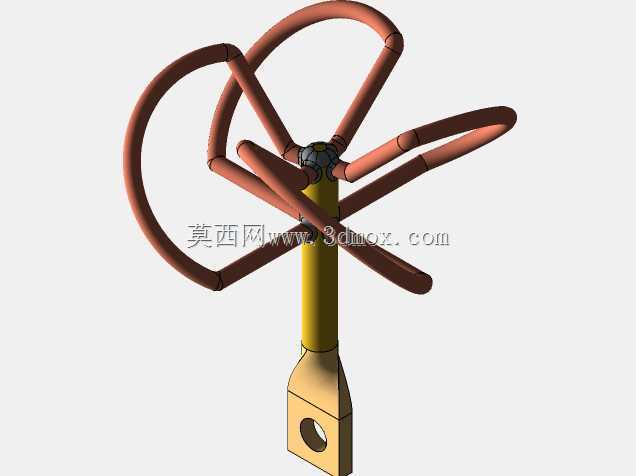

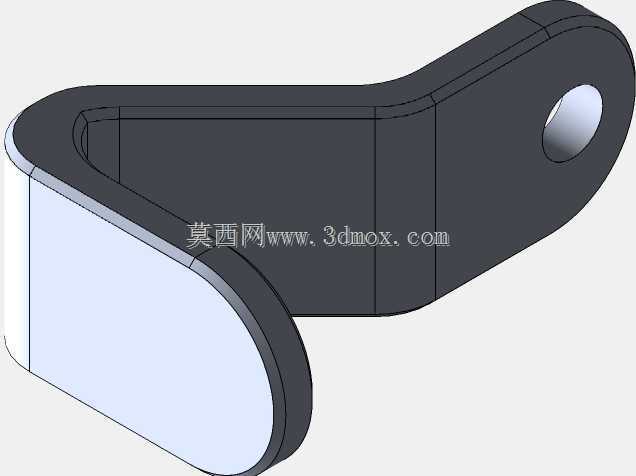

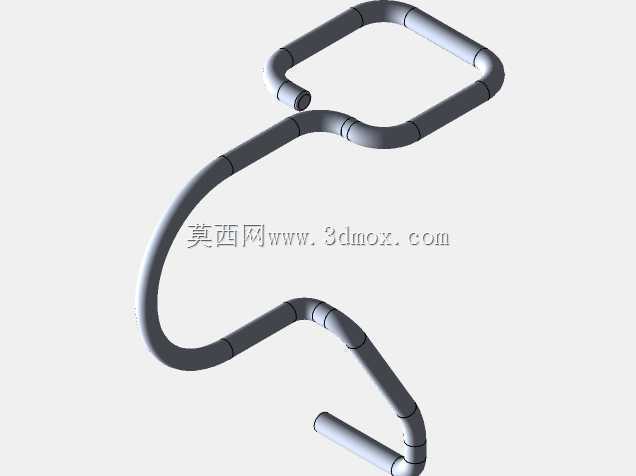

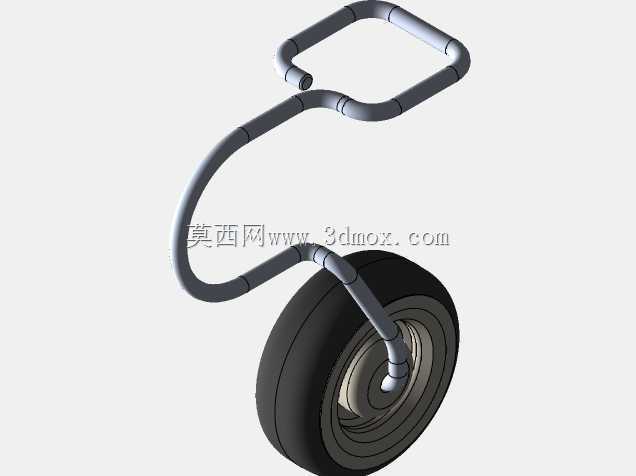

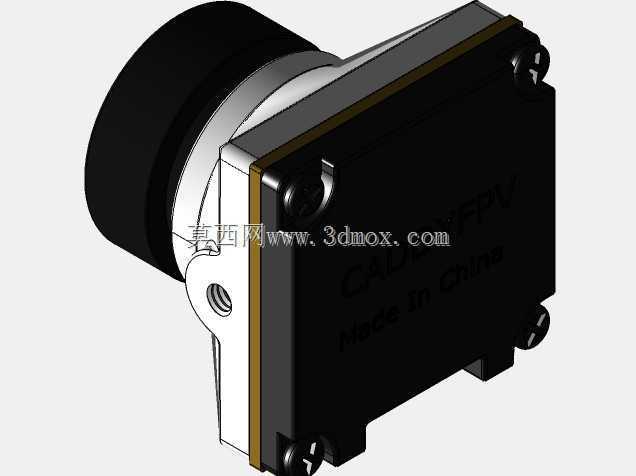

　　无需额外加装复杂的舵面联动结构，简化了传动与控制链路的复杂度。机尾设置单个可控舵面，通过舵面角度的实时调整，配合动力输出的差速变化，实现俯仰方向的姿态控制，同时兼顾VTOL垂直起降与STOL短距起降的控制需求，在场地受限的作业环境下，可灵活选择起降方式，不需要长距离跑道支持。起落架采用前三点式轮式结构，两个主轮布置在机身中部重心投影位置，前轮布置在机头下方，轮组采用轻量化橡胶轮搭配简易减震结构，可在硬化平整路面完成滑跑起降，同时在垂直降落时可吸收落地冲击，避免机身壳体直接接触地面造成结构损伤。航电系统预留了模拟与数字FPV摄像系统的安装空间，摄像头安装位布置在机头前端，视角覆盖飞行器前向作业范围，

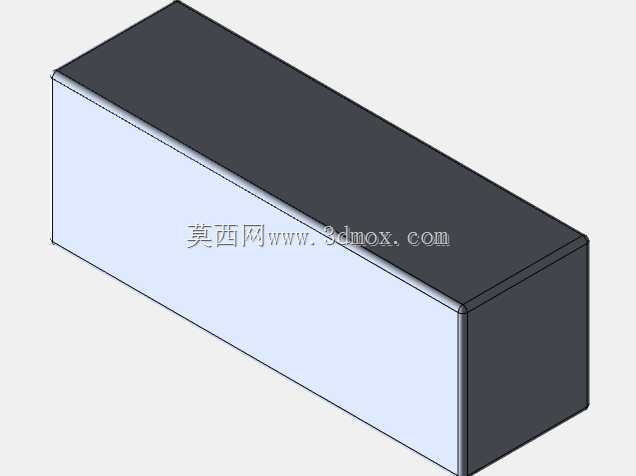

　　可在飞行过程中为操作人员提供第一人称视角的实时画面，支持视距外的操控作业。电源舱布置在机身中部重心位置，适配4000mah锂聚合物6S电池组，预留XT90电源接口，电池安装位设置了快拆固定结构，可快速完成电池更换，缩短作业间隔时间，电源走线沿机身内部加强筋布置，避免线路外露干扰气动外形，同时预留了足够的散热间隙，避免大电流放电时热量堆积影响电路稳定性。结构设计上充分考虑了部件的维护便利性，机身壳体采用分块式连接设计，动力舱、航电舱、电源舱均设置独立的检修口，日常维护时无需拆解整个机身即可完成部件检查与更换。控制链路的布局充分考虑了电磁干扰问题，电调与接收机分舱布置，电源线路与信号线路分开走线，减少大电流线路对控制信号的干扰，

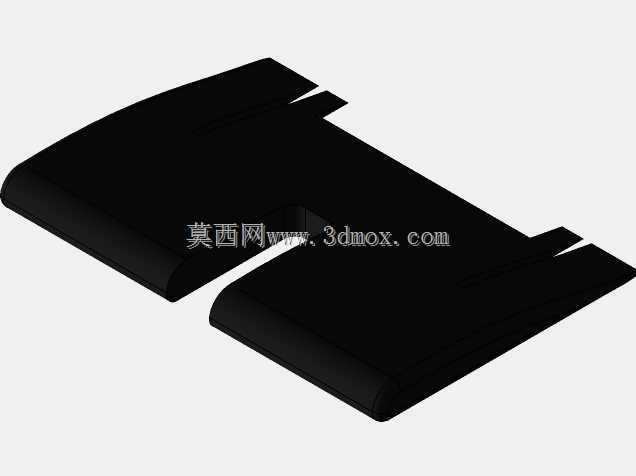

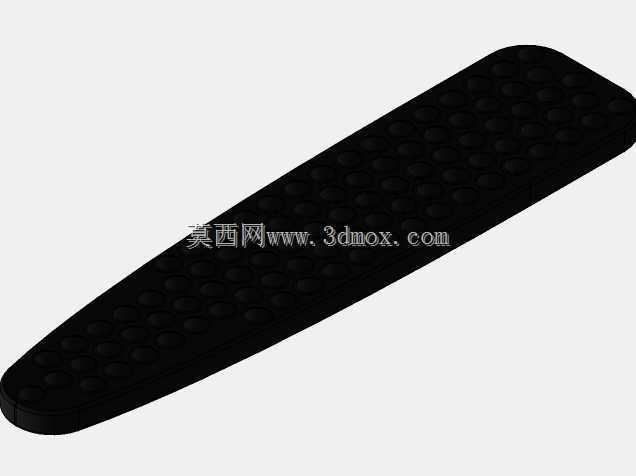

　　提升飞行过程中的控制稳定性。气动外形设计上，机身两侧的翼面与主体融合过渡，在滑飞阶段可提供足够的升力，降低前飞阶段的动力消耗，延长续航时间，翼面的后缘角度经过反复调整，兼顾低速飞行时的升力特性与高速前飞时的阻力控制，在垂直起降阶段，翼面不会对螺旋桨下洗气流造成过多遮挡，保证升力输出效率。整机的重心控制严格落在动力系统的升力中心范围内，在垂直起降阶段无需额外的动力配平即可保持姿态稳定，在滑飞阶段，重心与气动焦点的位置匹配合理，不会出现过度抬头或低头的配平问题，降低操控难度。
