弹簧刀300巡飞弹结构外形三维数模

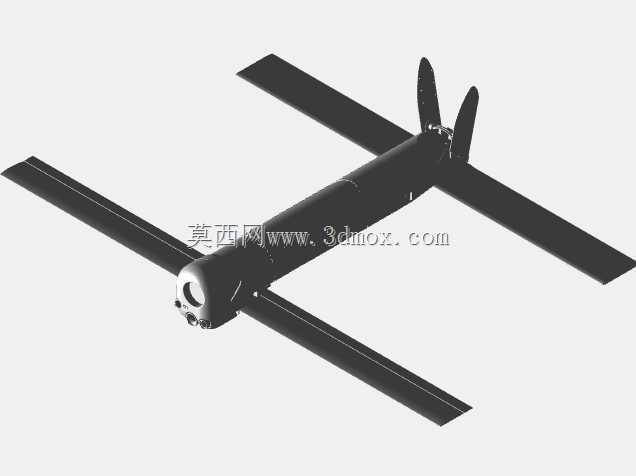

　　本次呈现的数模还原了弹簧刀300巡飞弹的整体外形与核心结构布局，这类装备属于小型单兵可携行的巡飞作战单元，在前线班组作战场景中，可由单兵完成携行、发射、目标锁定与打击全流程，不需要依托大型发射阵地或配套重型保障设备，适配山地攻坚、巷战清剿、前沿阵地反装甲等多种近距离战术场景，能够填补单兵轻武器与重型支援火力之间的打击空白，作战时既可以执行前沿侦察任务，也能在发现高价值目标后直接发起俯冲打击，不需要额外召唤后方火力支援，大幅压缩班组作战的火力响应链路。从结构设计逻辑来看，该装备整体采用圆柱段弹身加折叠式平直弹翼的布局，弹身头部集成导引与战斗部模块，中段为动力与飞控舱段，尾部布置折叠式尾翼与推进单元，弹翼在发射筒内处于完全折叠状态，

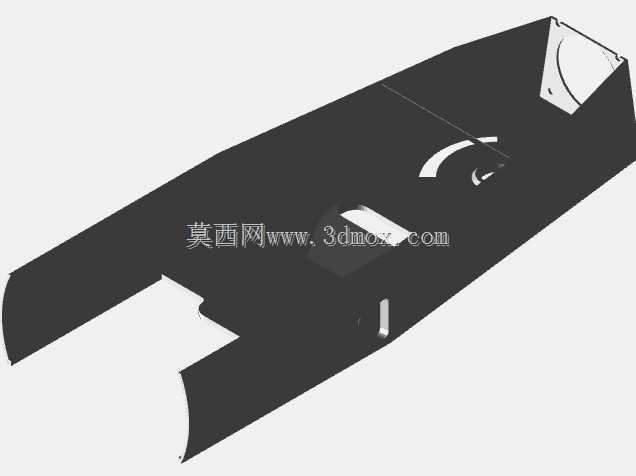

　　出筒后依靠弹性结构自动展开锁定，不需要额外的作动机构驱动翼面展开，这种设计能够最大程度压缩收纳状态的外形尺寸，适配单兵便携发射筒的安装边界，整套系统收纳后可装入单兵背包，携行状态下不会对士兵的战术动作造成过多阻碍。数模当前呈现的是曲面外形状态，后续实体化处理过程中，需要先对整体曲面做分块分割，按照实际装备的舱段划分逻辑，将弹身拆分为头罩段、导引舱、战斗部舱、动力舱、尾段几个独立的实体部分，每一段的对接位置需要预留定位止口的安装空间，匹配实际装备的舱段连接结构；折叠翼部分需要单独拆分翼根转轴结构、翼面主体、锁定卡槽几个部分，还原翼面折叠与展开的运动限位关系，尾翼部分同样需要按照折叠状态的运动轨迹做结构拆分，确保后续做运动仿真时，

　　翼面的转动角度不会与弹身、发射筒结构发生干涉。从外形尺寸的边界约束来看，该类装备的整体弹长控制在单兵可单手操作发射的范围内，弹身直径适配小型电动螺旋桨动力与常规战斗部的安装空间，展开后的弹翼展长需要满足低速巡飞阶段的升力需求，确保在低亚声速巡飞状态下有足够的升阻比，延长留空作业时间，折叠状态下的整体外廓尺寸要完全适配发射筒的内径，所有突出结构在收纳状态下都不能超出弹身圆柱段的外圆边界，避免出筒过程中发生卡滞。在建模细节处理上，弹身头部的光学窗口位置需要做曲面切分，预留透明件的安装台阶，弹身表面的定位凹槽、线缆整流凸起都要按照实际气动布局做顺滑过渡，避免出现曲面断层影响气动仿真的精度；尾段的螺旋桨在收纳状态下处于折叠贴附弹身的位置，

　　展开后与弹身轴线保持固定夹角，这部分结构在实体化时需要单独处理桨叶的转动副约束，方便后续做发射过程的运动模拟。这类小型巡飞装备的设计核心是在便携性、航程、战斗部威力三者之间做平衡，过小的弹身尺寸会压缩动力与战斗部的安装空间，导致留空时间不足、打击威力不够，过大的尺寸则会提升单兵携行负担，丧失班组灵活作战的优势，因此在结构拆分过程中，每一个舱段的壁厚、内部安装空间都要匹配对应的功能模块尺寸，比如导引舱需要预留红外/光学导引头的安装空间，战斗部舱要匹配聚能战斗部的外形尺寸，动力舱要容纳电池与电机模块，所有舱段的壁厚在满足结构强度的前提下尽可能做薄，降低整体结构重量，提升有效载荷占比。在曲面转实体的处理过程中，要注意所有翼面与弹身的连接位置做圆角过渡，避免应力集中，折叠翼的转轴位置要预留足够的安装间隙，确保翼面转动时不会与相邻结构发生摩擦，尾翼的展开锁定机构位置要做对应的卡槽结构，还原到位后自动锁死的结构特性，避免飞行过程中翼面发生晃动影响飞行稳定性。
