农业植保无人机药箱承载安装基座结构

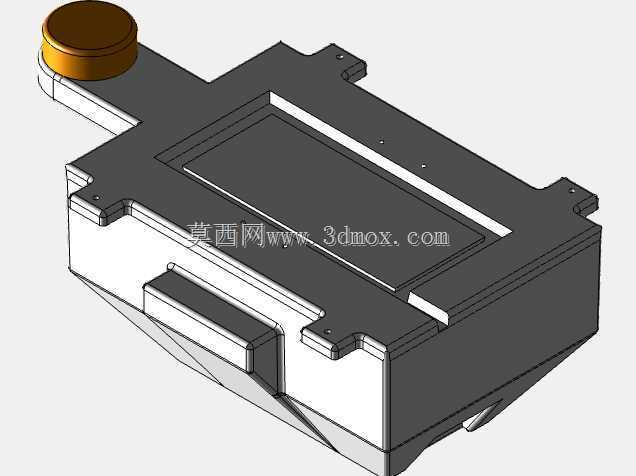

　　在丘陵山地连片经济作物植保作业场景中，作业载荷的安装可靠性直接决定飞行安全与作业效率，这个结构件正是为植保类无人机配套设计的药箱承载安装基座，核心作用是承托储药箱体、对接机身主框架，同时预留加注口的安装避让空间，解决飞行过程中药液晃动带来的载荷偏移、安装点应力集中问题。从结构设计逻辑来看，整个基座采用下沉式槽型承托面，槽体内腔尺寸完全匹配配套药箱的底部轮廓，周圈设置的阶梯式止口可以在药箱落位后形成横向限位，避免飞行姿态变化时药箱出现横向滑移；基座边缘均匀分布的带凸台安装孔，每个孔位都做了局部加厚处理，凸台高度刚好匹配机身主梁的连接面高度，安装时不需要额外加装调整垫片，就能保证连接面完全贴合，

　　螺栓锁紧后不会出现局部应力集中导致的基座开裂。基座左上角延伸出的圆柱凸台结构，是专门为药箱加注口预留的安装位，凸台的内径尺寸与标准加注口的外螺纹尺寸匹配，周圈的止推面可以承受加注时的操作压力，同时凸台的高度设计刚好高出药箱上表面一定距离，避免加注药液时液体顺着基座表面流到机身电子元件区域。从安装边界来看，基座整体的外轮廓尺寸完全适配对应起飞量级无人机的机身中部安装空间，两侧的缺口结构是为了避让机臂的折叠转轴与机身走线槽，安装后基座底部与机身电池舱上盖保留有足够的通风间隙，不会影响电池工作时的散热；基座底部的加强筋采用纵横交错的网格布局，筋条高度从中心承托区向边缘安装区逐渐过渡，既保证了满载药液时的结构刚度，

　　又尽可能控制了结构件自身重量，避免不必要的载荷浪费。在实际作业场景中，这个基座需要承受满载药液时的垂直载荷，以及飞行转弯、变速时的横向冲击载荷，因此设计时在承托面与侧壁的过渡位置全部采用大圆角过渡，避免直角位置出现应力集中，同时每个安装凸台的根部都做了圆角加强，模拟满载工况下的受力分析显示，最大应力位置出现在安装孔凸台根部，数值远低于所选工程塑料的许用应力，完全满足长时间户外作业的强度要求。基座表面的平整区域可以粘贴液位传感器的感应贴片，不需要额外在结构上打孔，避免破坏基座的整体密封性，侧壁预留的走线槽可以将液位传感器的线缆规整引导至机身主控舱，避免飞行过程中线缆晃动被螺旋桨气流带动剐蹭。针对植保作业经常接触农药、

　　肥料等腐蚀性介质的使用场景，结构设计时所有外露面都没有设置容易积留液体的凹槽死角，倾斜的侧壁可以让溅落的药液自然滑落，不会在结构表面积留造成腐蚀，同时安装孔位都设计成盲孔结构，避免液体顺着螺栓孔渗入机身内部。在装配逻辑上，这个基座可以先与药箱组装成一个整体模块，再整体对接机身主框架，维护时可以整体拆卸，不需要拆分药箱与基座的连接，大幅提升田间作业时的维护效率，比如作业中途需要更换药箱或者清理基座时，只需要松开基座与机身连接的几颗螺栓就能完成整体拆装，不需要拆解加注口、液位传感器等附属零件。
