振动触发式弹簧复位捕鼠闭锁结构设计

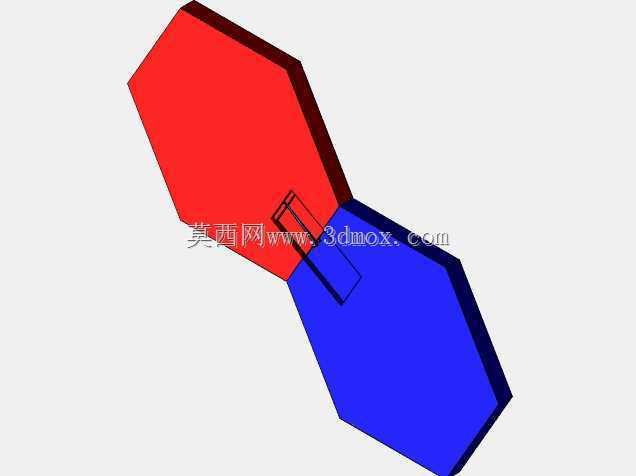

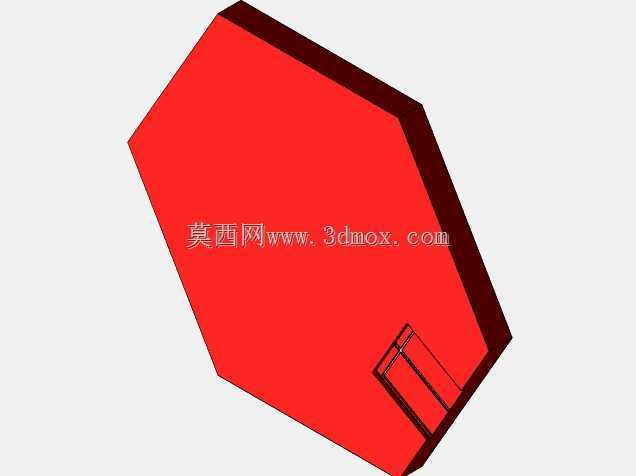

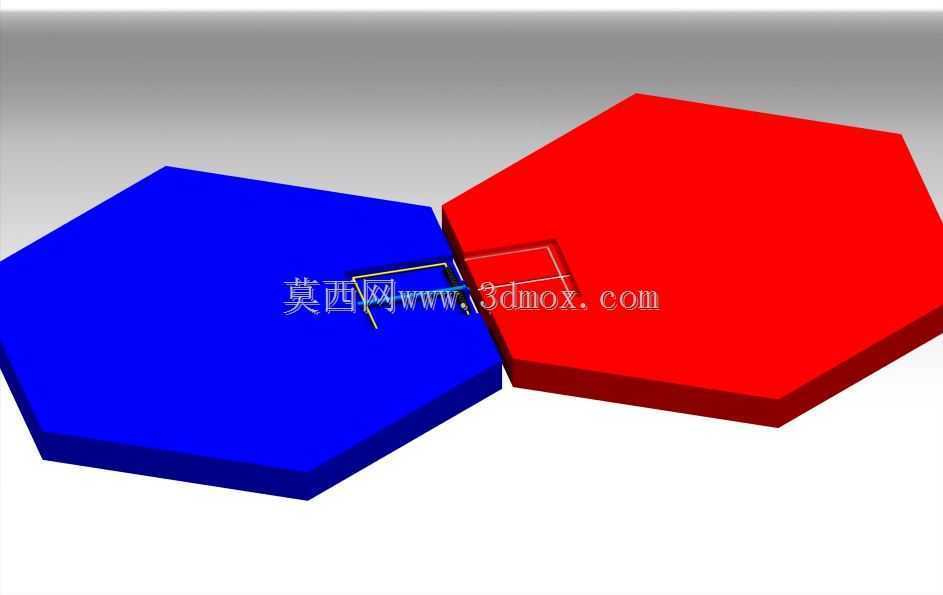

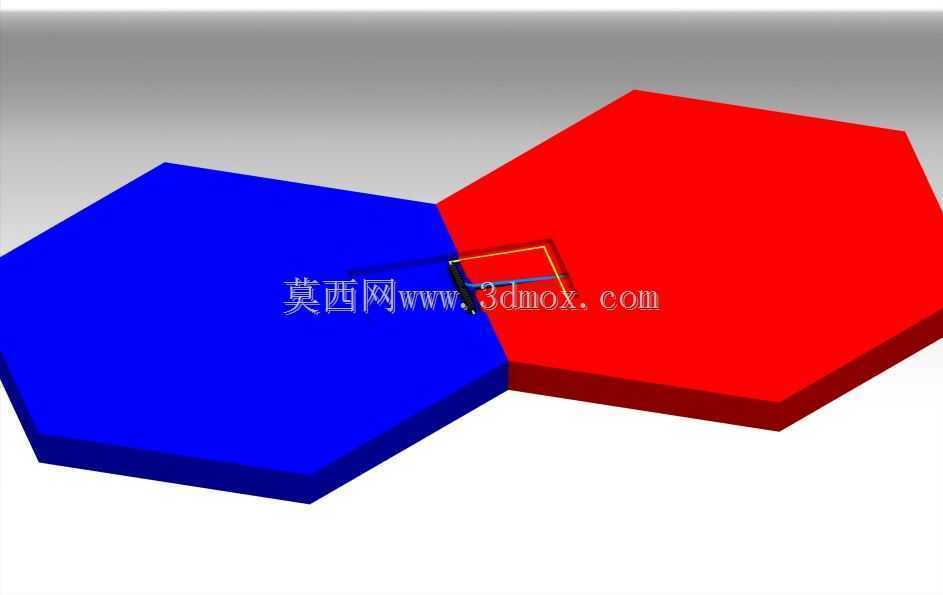

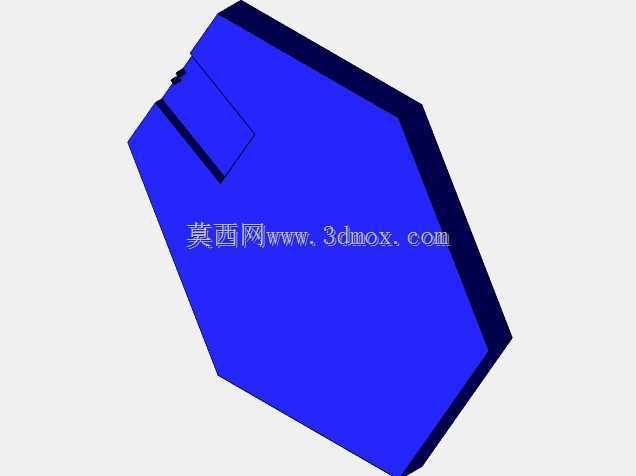

　　在民用虫害防控、仓储物料防护、食品加工车间外围防鼠的场景中，传统捕鼠装置常存在触发灵敏度不足、锁止失效、结构冗余易被鼠类挣脱的问题，这款振动触发式的捕鼠闭锁结构，正是针对这类痛点完成的结构设计。从实际使用的安装边界来看，整套结构可嵌入厚度不低于20mm的硬质基座平面，触发端的接触区域预留120mm×80mm的活动行程空间，锁止压杆的摆动角度控制在0-27度区间，整套机构的横向安装尺寸可控制在180mm×150mm范围内，不需要额外预留外接动力的布线空间，完全依靠机械结构自身的储能完成触发锁止动作，适配家用墙角、仓储货架底部、管线穿墙洞口等多种狭窄安装场景。

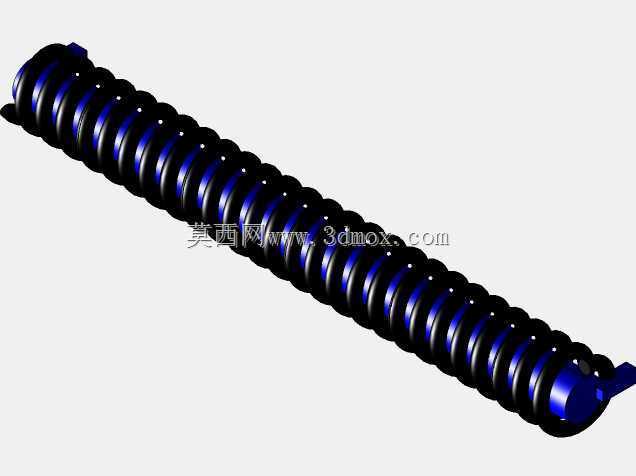

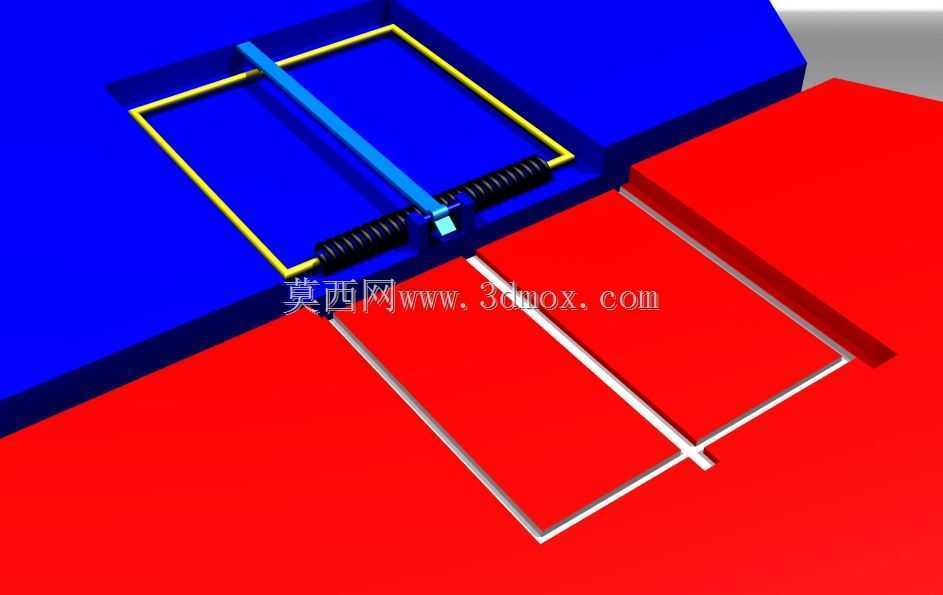

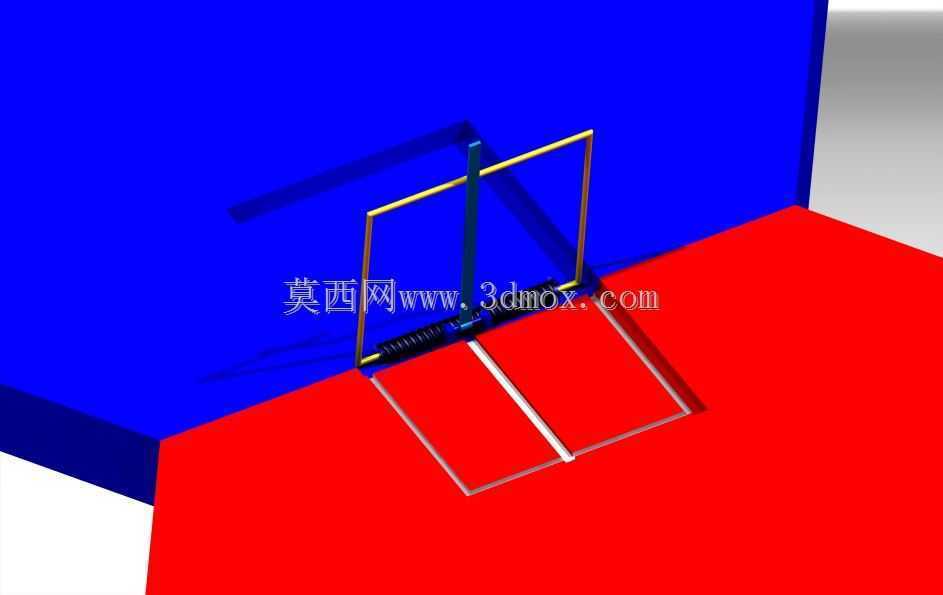

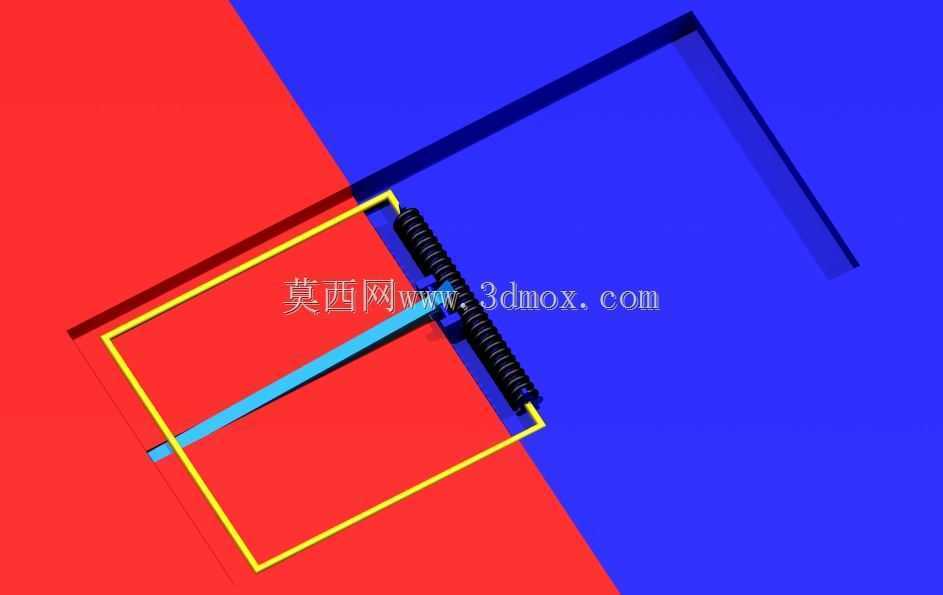

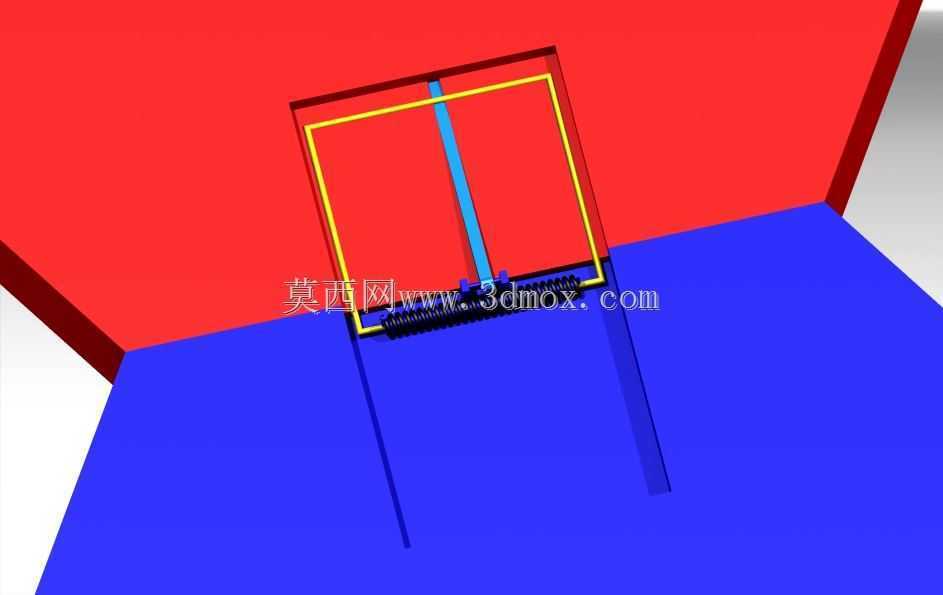

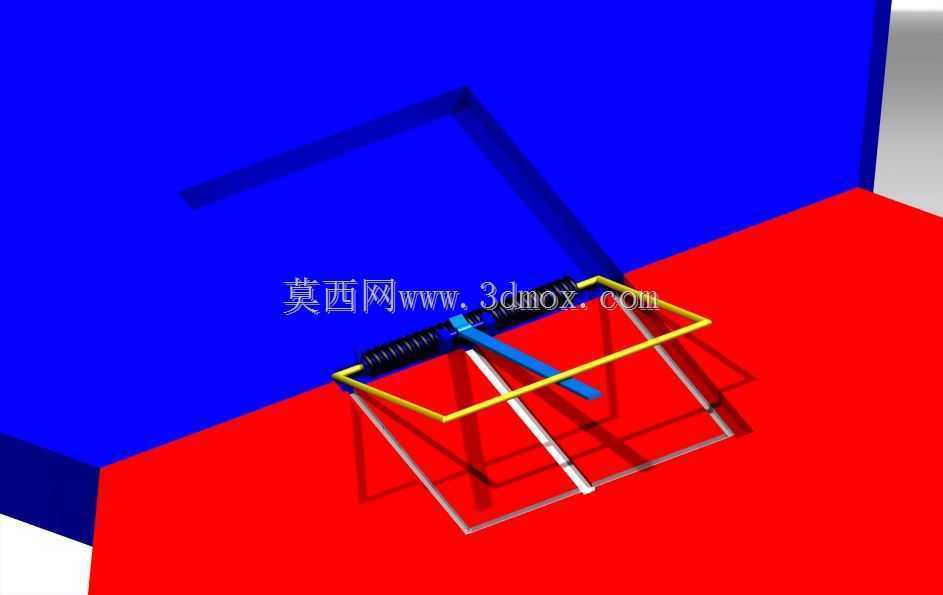

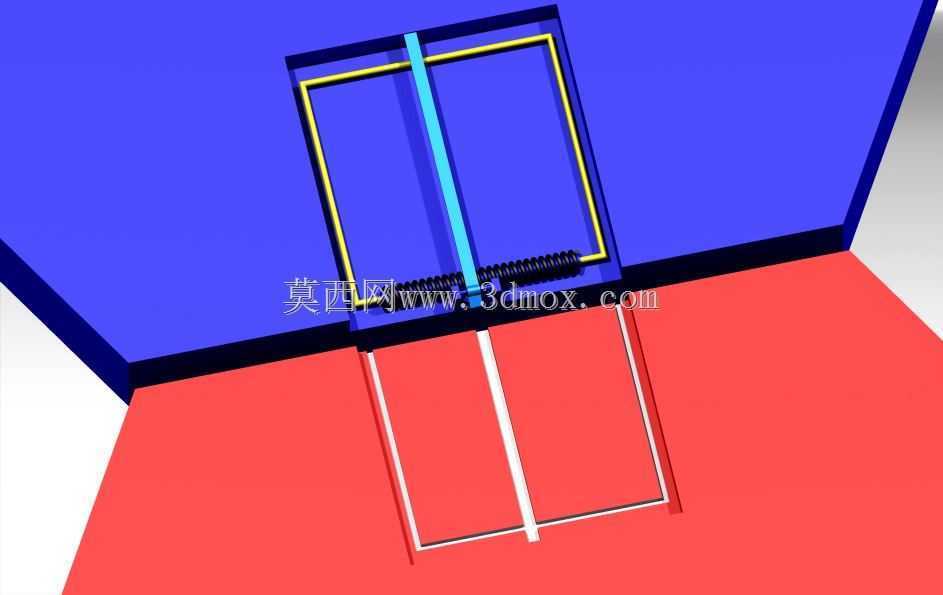

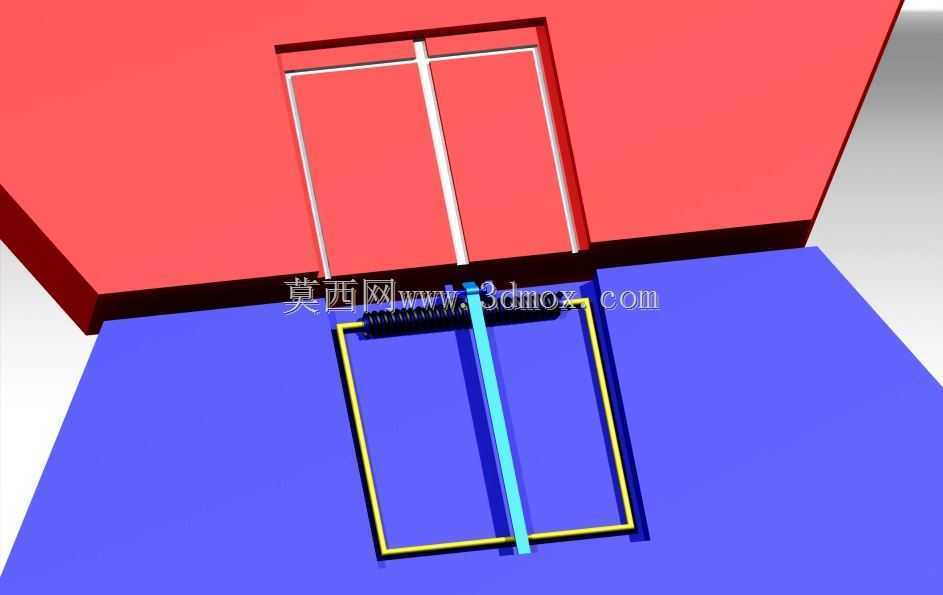

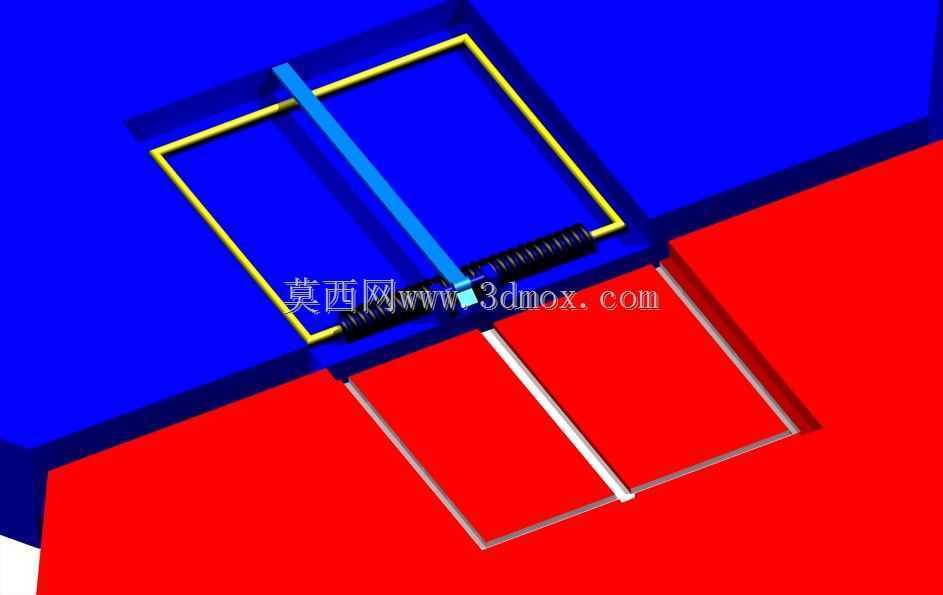

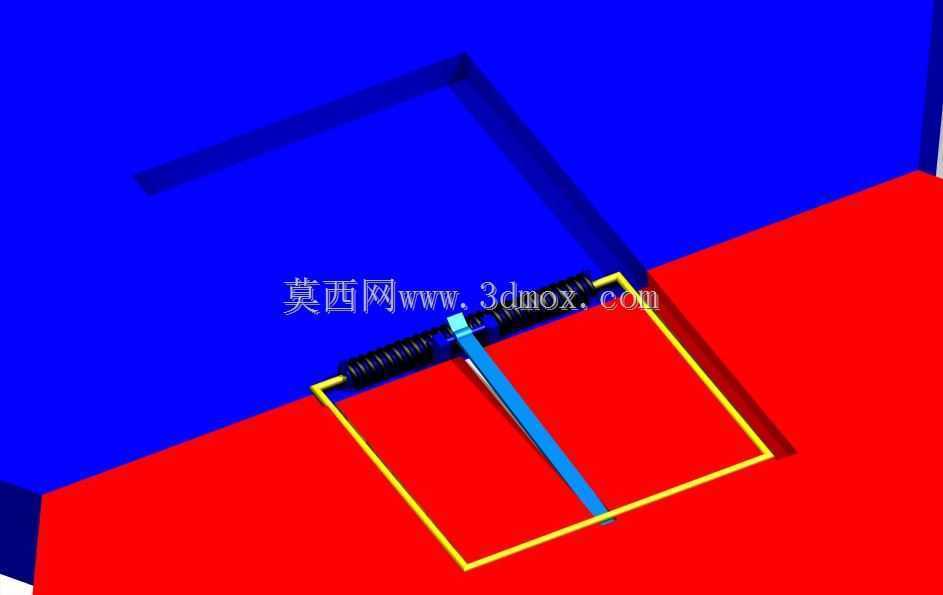

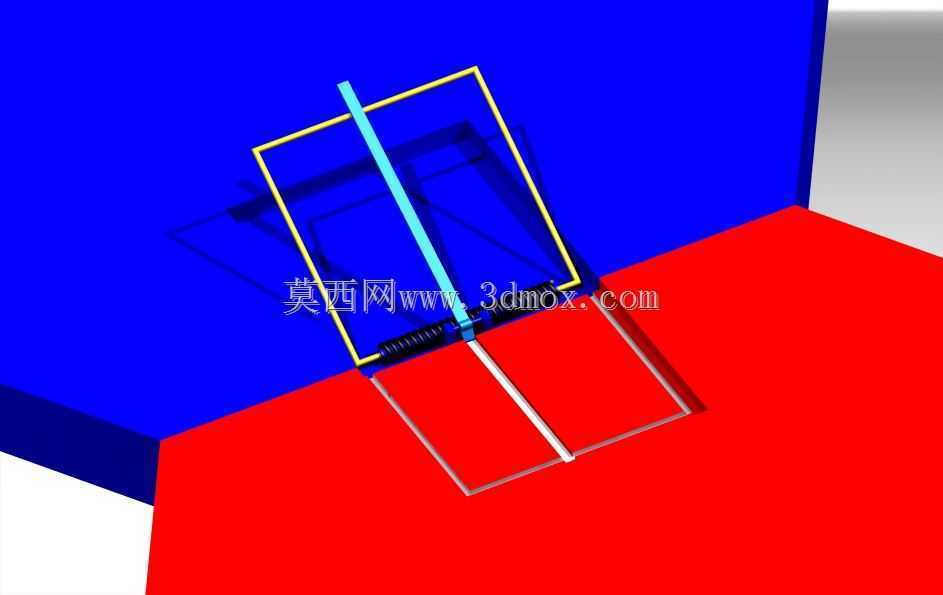

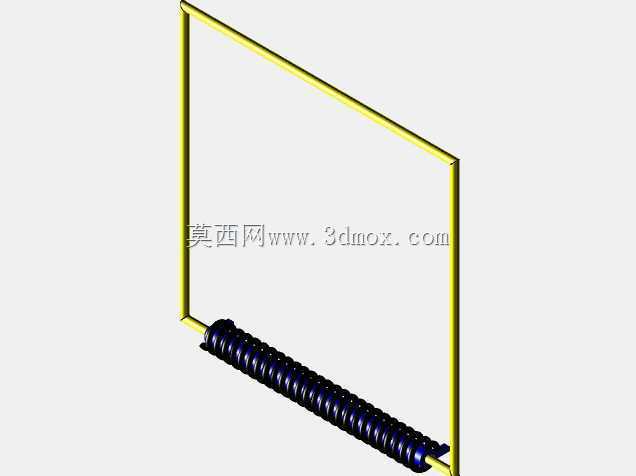

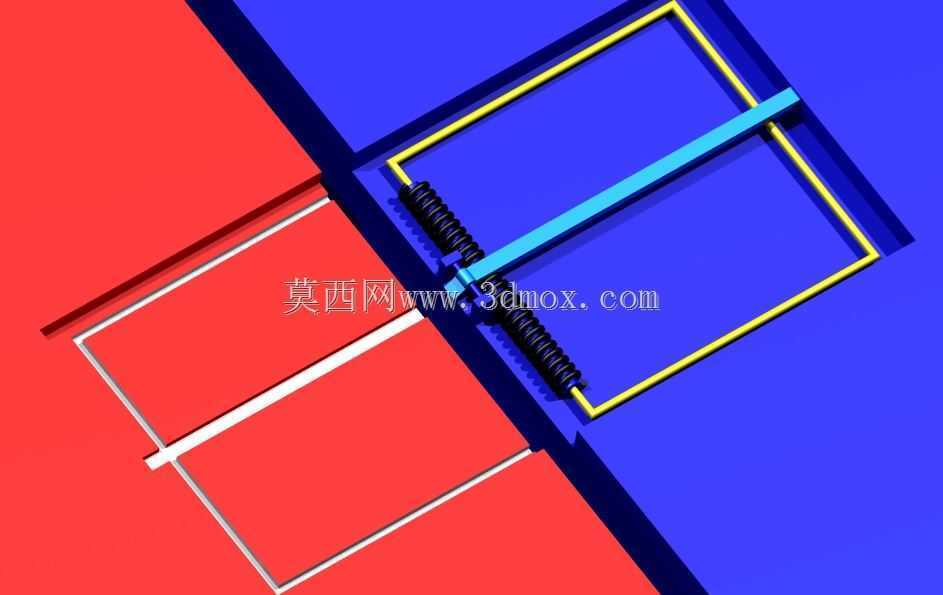

　　设计思路上跳出了传统捕鼠器依靠饵食触发单方向拍打的结构逻辑，借鉴了刚性连接段接触冲击产生振动的力学特性，将触发触发信号的采集从单点压感改为整段绳索牵拉的振动传导：当鼠类牵拉连接段跨过结构分界处时，接触瞬间的冲击力会沿牵拉绳索传导至锁止端的锤体结构，不需要额外设置触发阈值的调节机构，振动产生的瞬时推力会直接推动锤体沿导向槽向下位移，顶开原本处于卡位状态的压紧杆，此时预压缩的复位弹簧会失去约束，沿导向轴快速回弹，带动活动锁板沿滑轨滑入锁止位，将进入结构区域的通道完全封闭，形成不可逆的永久锁止状态，避免鼠类在锁止过程中反向挣脱。

　　从功能特性来看，整套结构没有复杂的连杆传动副，所有运动部件的配合间隙控制在0.2mm以内，避免鼠类的毛发、碎屑卡入运动副导致触发失效；弹簧的预压缩量经过反复校核，既保证复位时的锁止速度足够快，不会给鼠类留下反应逃逸的时间，也不会因为弹簧力过大导致结构在非触发状态下出现自行脱扣的误触发问题。结构的触发端没有外露的尖锐部件，日常布设时不会对人员、家养宠物造成误碰伤害，锁止完成后整个活动面处于齐平状态，不需要额外设置防护外罩即可直接使用。

　　在结构细节处理上，牵拉绳索的导向轮采用内嵌式安装，轮槽深度大于绳索直径的2倍，避免绳索在牵拉过程中脱出导向槽导致触发失效；压紧杆的卡位端采用15度的斜切面设计，与锤体的接触面积控制在3平方毫米，既保证常态下的卡位稳定性，也能在振动推力达到设计阈值时瞬间脱开，不会出现卡位卡滞的问题。锁止板的侧边设置有楔形导向边，在弹簧推动滑入锁止位时，可自动修正滑动过程中的位置偏差，保证锁止到位后配合面完全贴合，不存在可供鼠类啃咬撬动的缝隙。整套结构的运动部件均采用耐磨材质配合面，反复触发次数可达千次以上，不需要频繁更换易损件，适合长期固定布设使用。
