民用大涵道比航空发动机进气机舱结构设计

　　在民用干线客机、大型军用运输机的动力系统布局中，发动机进气机舱作为直接对接来流、保障核心机进气效率的前端部件，其结构设计合理性直接决定整台发动机的推力输出稳定性、燃油经济性与服役寿命。不同于军机带加力燃烧室的短舱设计，民用大涵道比涡扇的机舱需要兼顾亚音速巡航阶段的低阻特性、地面滑跑阶段的异物防护能力，以及大侧风工况下的进气均匀性，避免压气机叶片因进气畸变产生喘振。

　　从实际装机场景来看，这类机舱通常采用吊挂式布局安装于机翼下方，部分尾吊布局机型则将其固定于机身尾部两侧，因此设计阶段首先要明确安装边界：机舱前端进气唇口的轮廓需要与机翼前缘、机身蒙皮保持足够的安全间隙，避免巡航阶段的附面层干扰被吸入进气道；机舱后端的排气轮廓则要与发动机核心机喷口、外涵道冷流喷口精准对齐，保证内外涵气流的掺混效率，降低排气噪音。

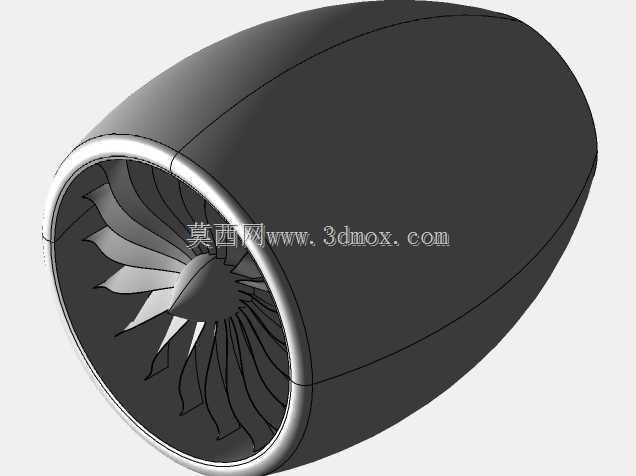

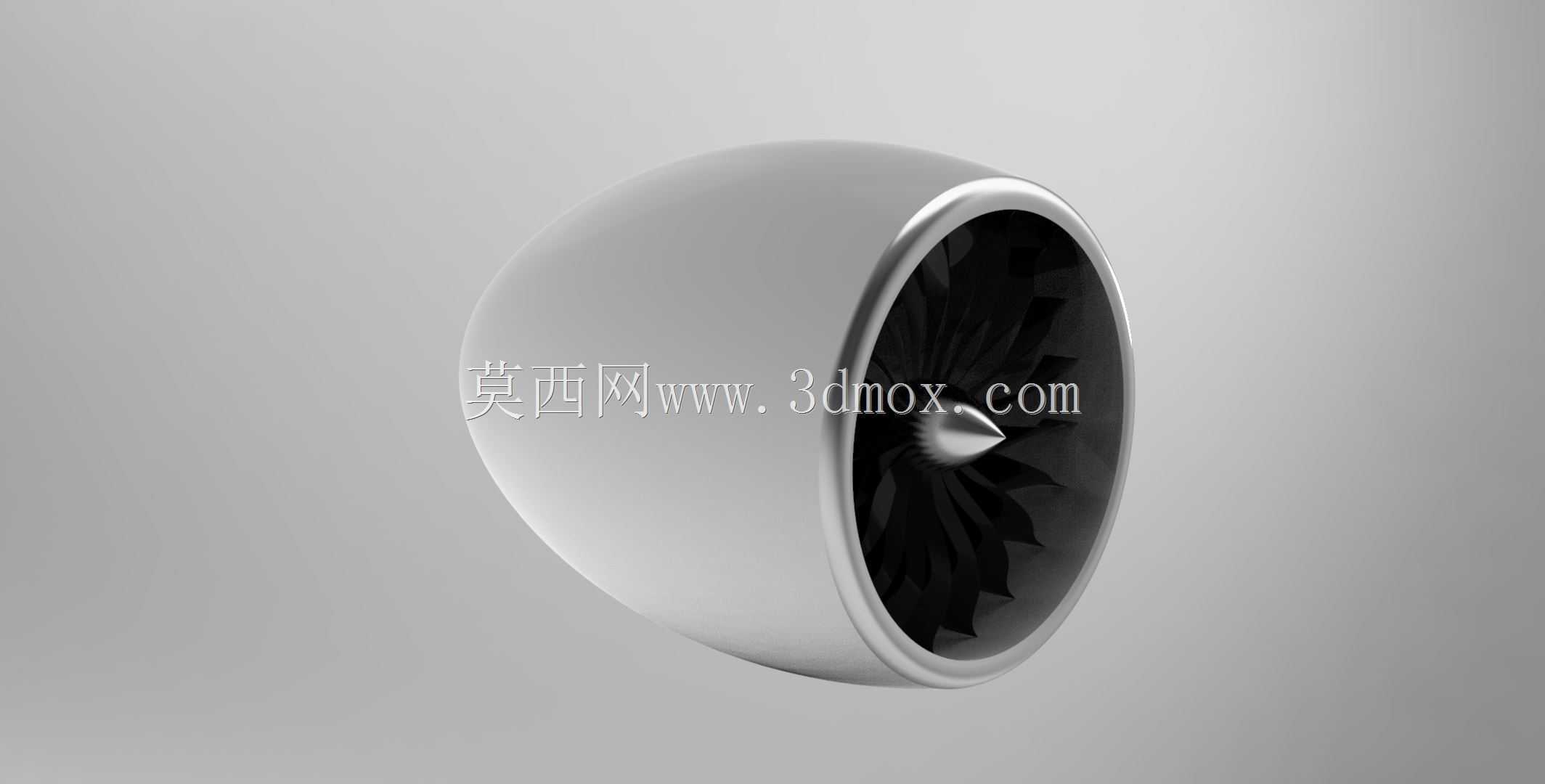

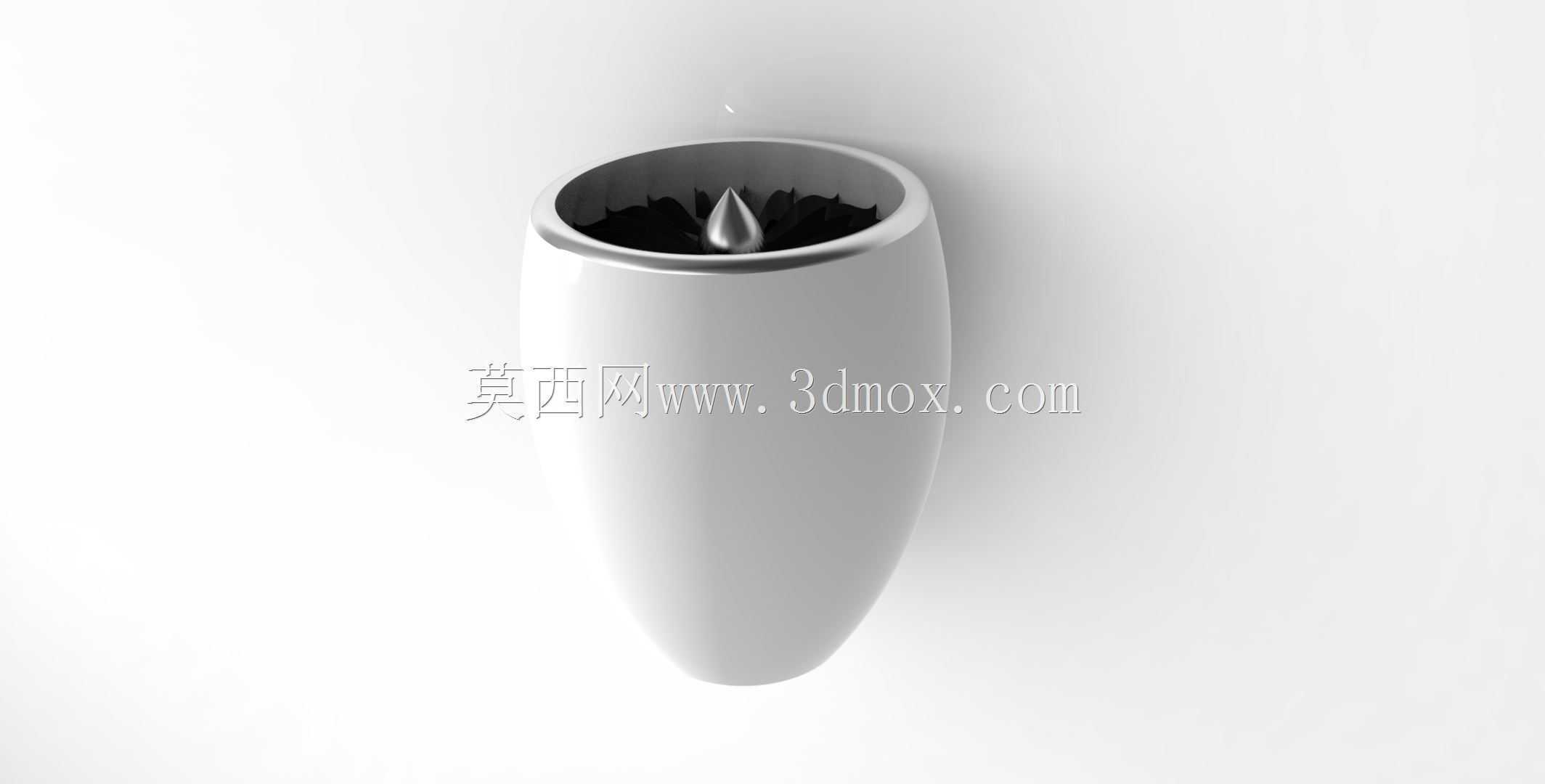

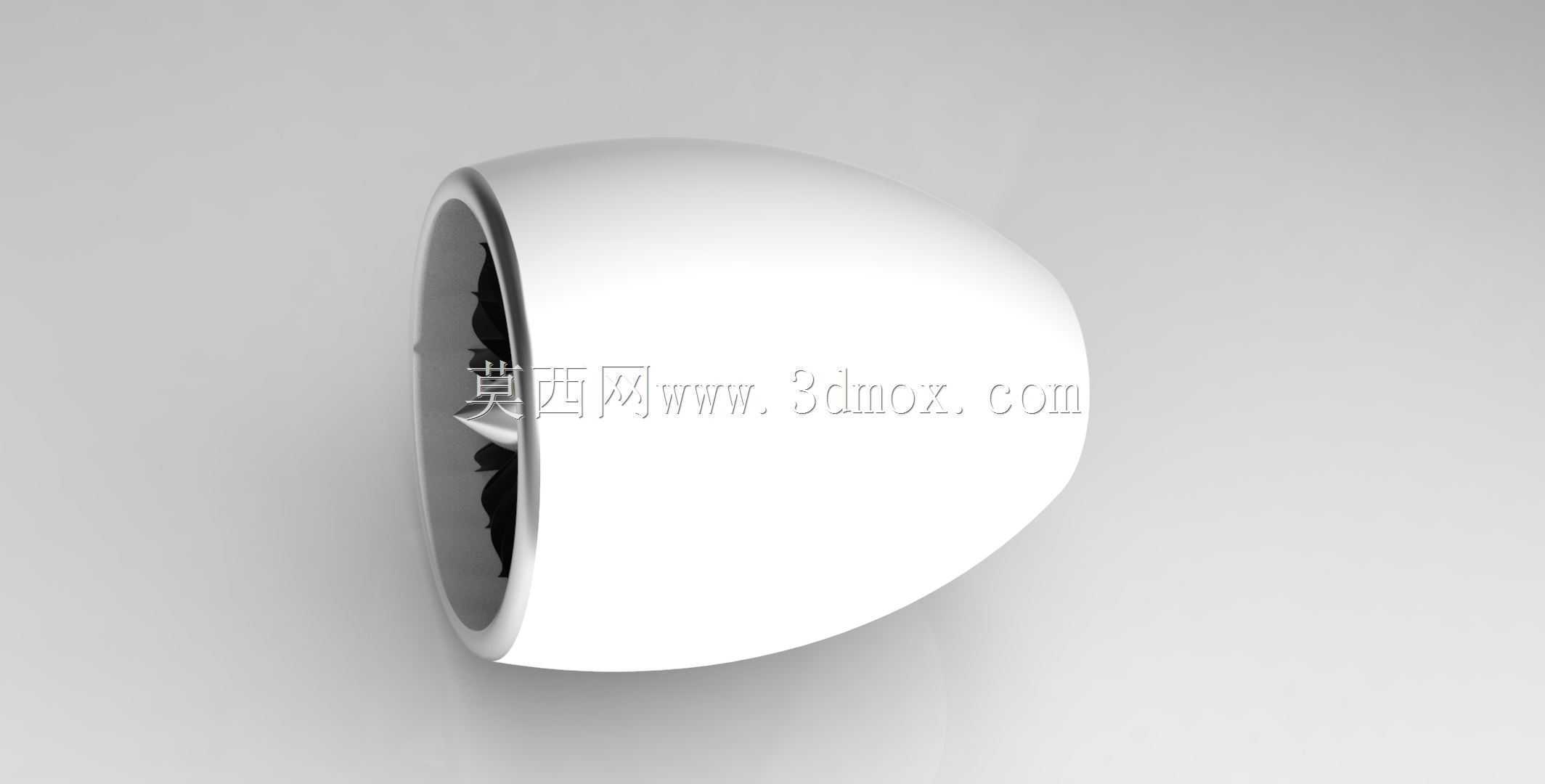

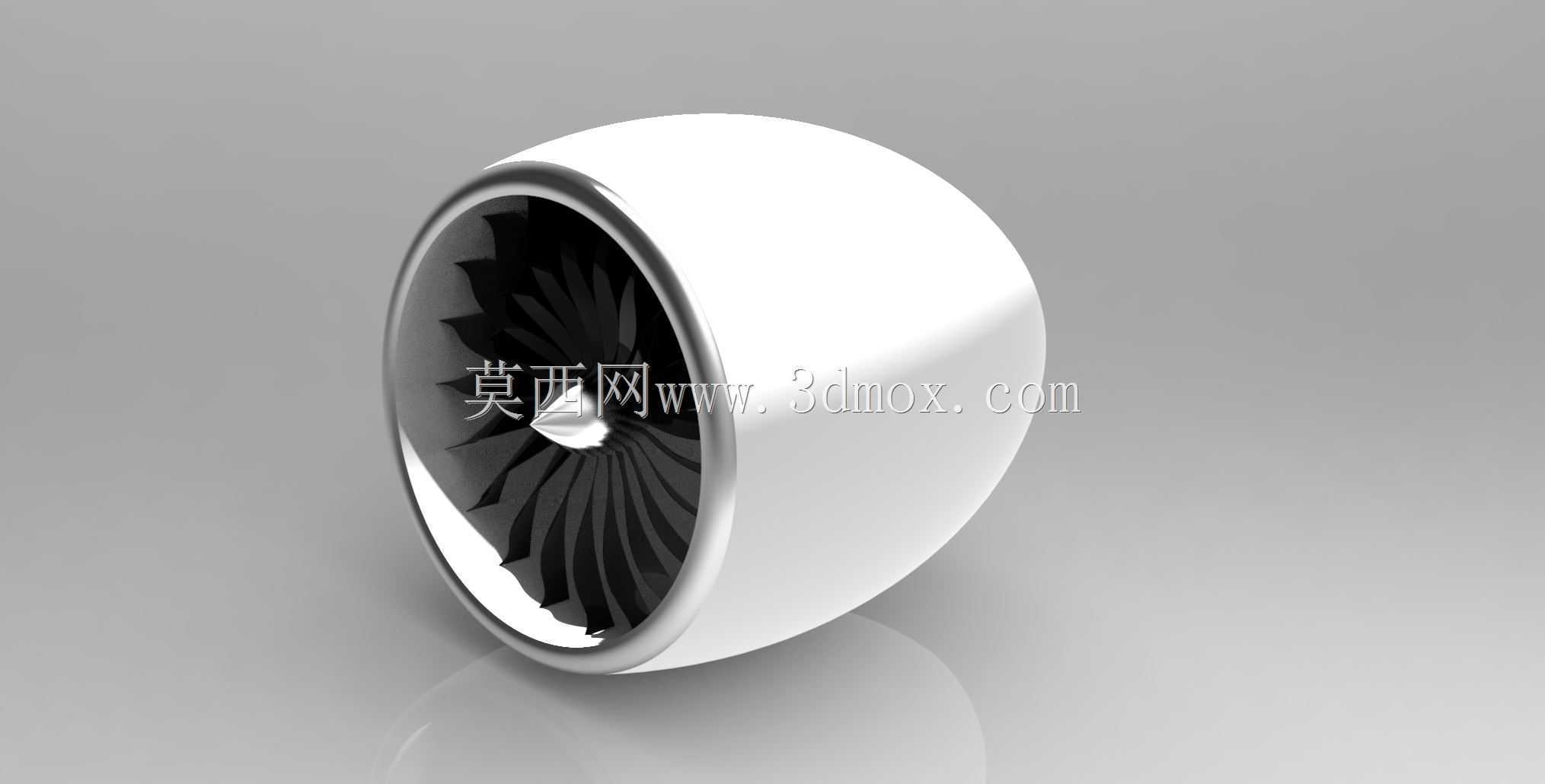

　　从功能特性上拆解，整个机舱结构分为三个核心功能段：最前端的进气唇口段采用钝圆轮廓设计，这一形态是经过多轮气动迭代确定的——地面大侧风起飞时，钝唇口可以避免气流在唇口内侧产生分离，保证低速大流量进气工况下的流场均匀；亚音速巡航阶段，唇口的曲率变化可以引导来流平滑减速增压，为风扇叶片提供均匀的进气条件，降低风扇叶片的交变载荷。中间段为风扇包容机匣段，这部分结构除了形成光滑的外涵道流道外，还承担着风扇叶片断裂后的包容功能，设计时需要在机匣内壁预留足够的摩擦吸能结构厚度，同时保证机匣外壁的气动光滑度，降低巡航阻力。后端的整流段则采用收敛型轮廓，引导外涵道冷流与核心机热流有序掺混，同时为反推装置的安装预留结构接口。

　　设计思路上，整个机舱的三维建模首先从气动中心线出发，先确定进气道的S型流道曲率，保证气流从唇口进入后，能以最小的总压损失抵达风扇叶片工作面；之后基于流道边界向外偏移出机匣的结构壁厚，唇口位置的壁厚需要兼顾防冰管路的铺设空间——民用机型的进气唇口通常会布置发动机引气防冰管路，因此建模时需要在唇口内部预留环形的气流通道，同时保证唇口外表面的蒙皮接缝处阶差不超过0.1mm，避免产生额外的气动阻力。

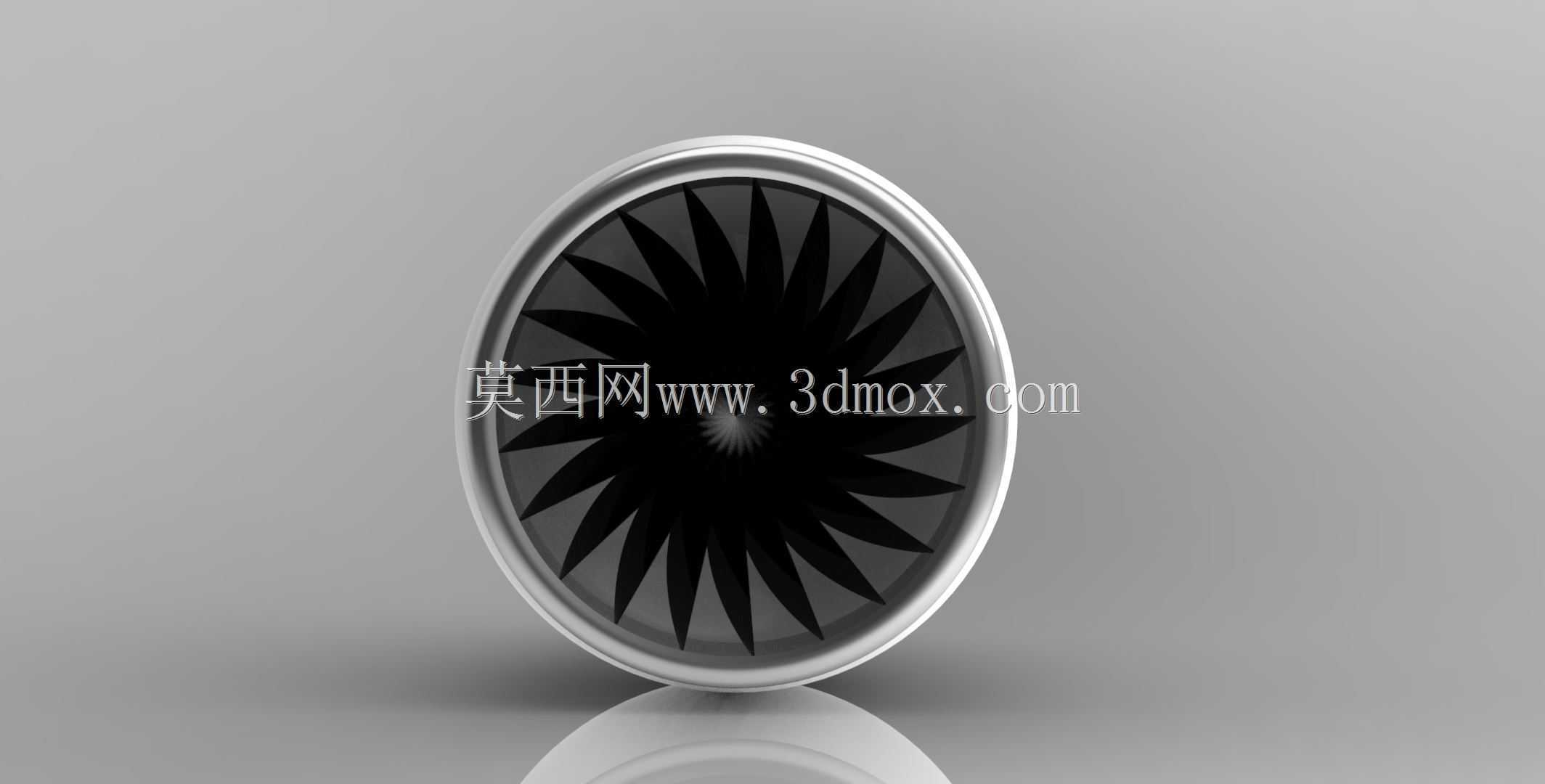

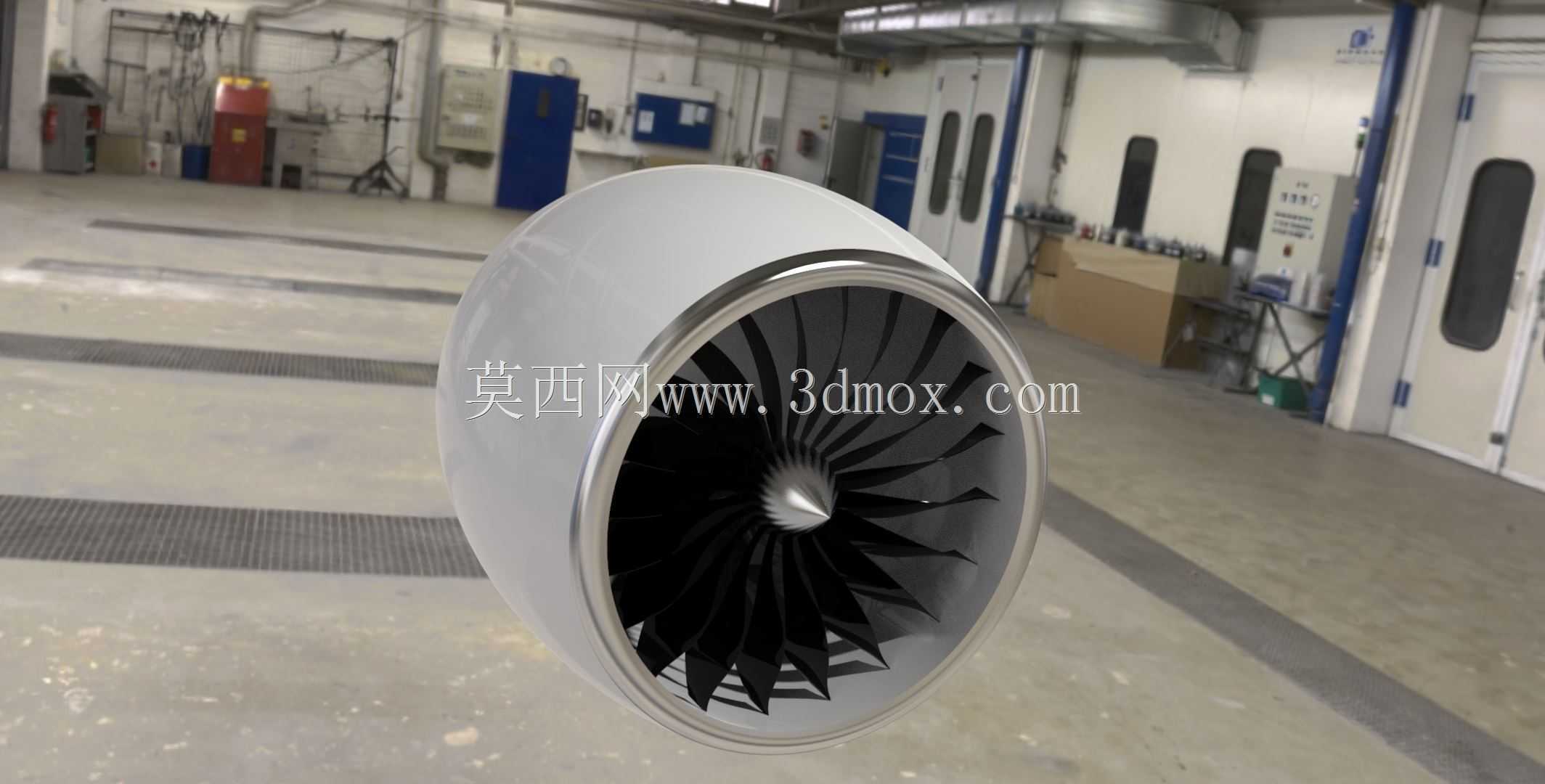

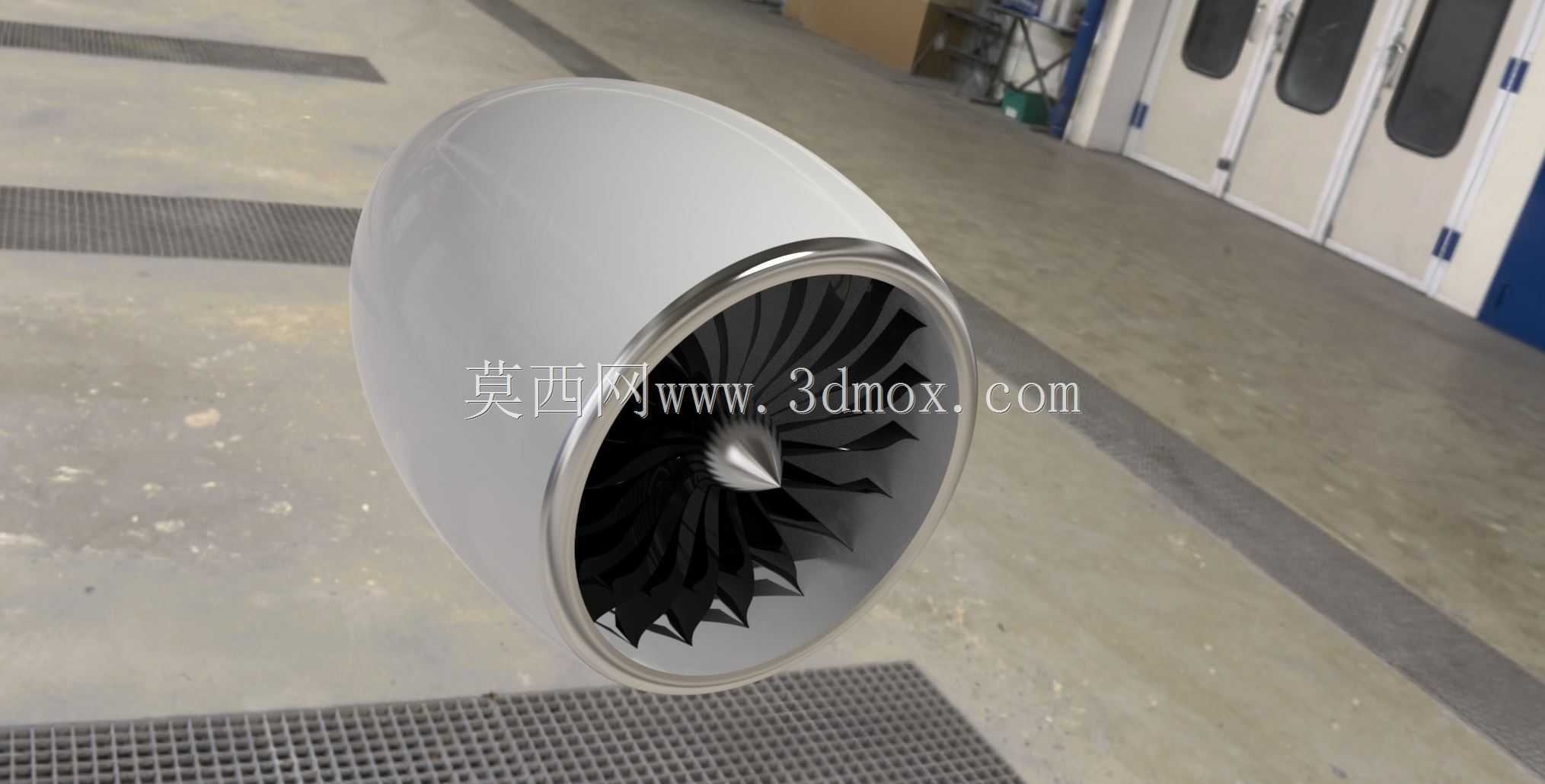

　　针对内部的风扇叶片结构，建模时需要严格匹配叶片的安装角与弦长分布：叶片根部采用燕尾型榫头与风扇盘连接，叶身沿展向采用带后掠的气动外形，降低高转速下的激波损失；叶片前缘的曲率半径沿展向渐变，靠近叶尖位置的前缘更薄，适配叶尖位置更高的相对来流速度。同时每一片叶片的安装位置都需要与机匣内壁保持均匀的叶尖间隙，间隙过大会导致风扇效率下降，间隙过小则可能在高转速离心变形下出现叶尖碰磨故障。

　　在安装接口的设计上，机舱前端不需要额外的连接结构，唇口蒙皮直接与进气道机匣采用螺栓连接；机匣中段预留了反推装置的安装滑轨与作动器连接座，保证反推装置展开时能精准遮挡外涵道流道，将冷流反向喷出实现减速；机匣后端则设置了与发动机吊挂的连接吊耳，吊耳的位置需要经过重心配平计算，保证整个发动机-机舱组合体的重心落在吊挂的承载范围内，避免飞行过程中产生额外的结构力矩。

　　从实际运维角度出发，机舱的蒙皮设计还预留了多个检查口盖，对应内部的防冰管路、叶片状态检查、传感器校准等运维需求，口盖的接缝处采用密封胶条填充，既保证巡航阶段的气密性，也能避免雨水、沙尘进入机匣内部。同时机匣外壁的轮廓设计充分考虑了航线维护的操作空间，在油液加注、传感器更换的对应位置，没有突出的结构遮挡，方便地勤人员在不停发的短停阶段完成常规检查作业。
