螺栓连接式轮毂装配结构三维设计

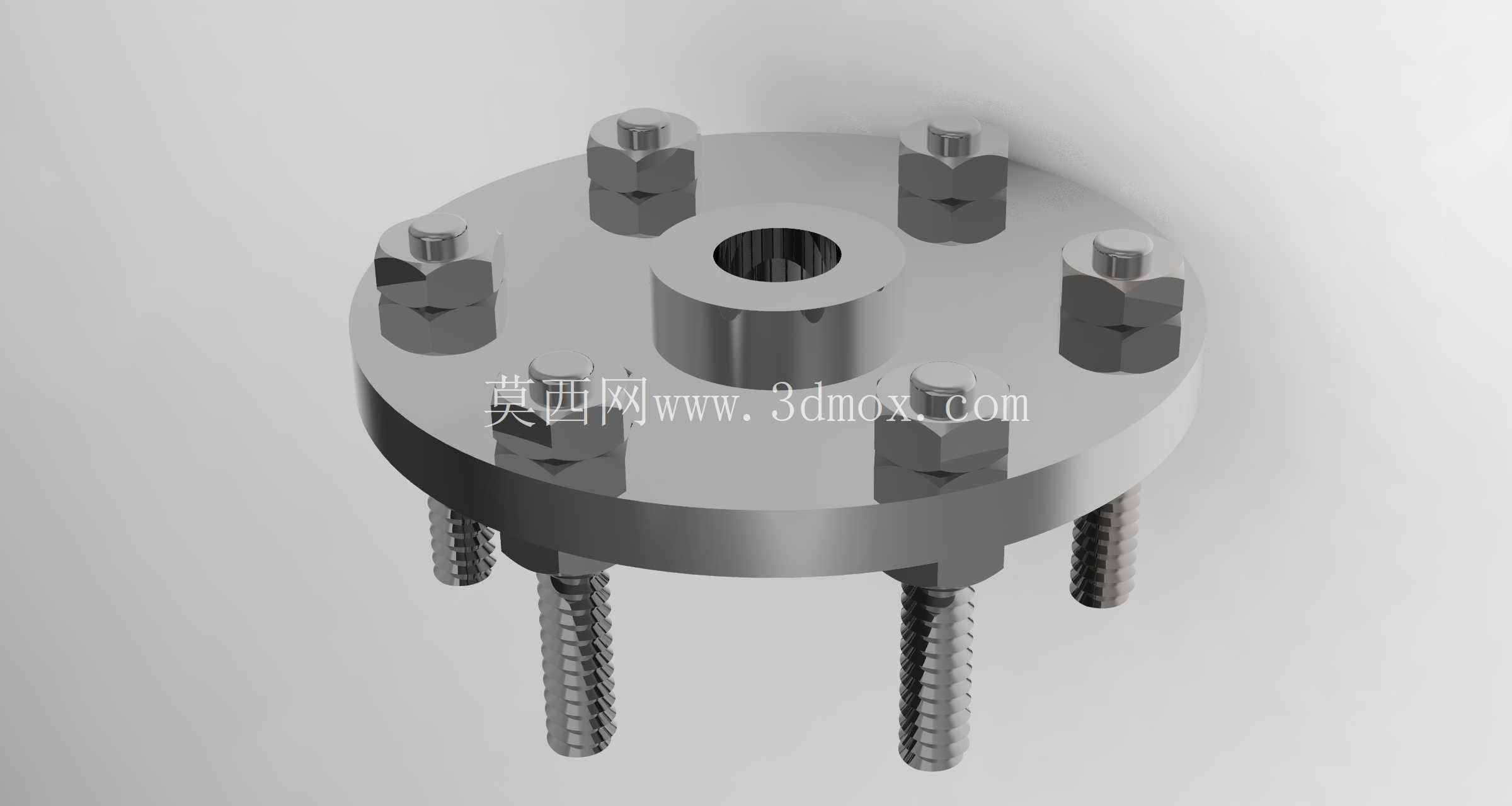

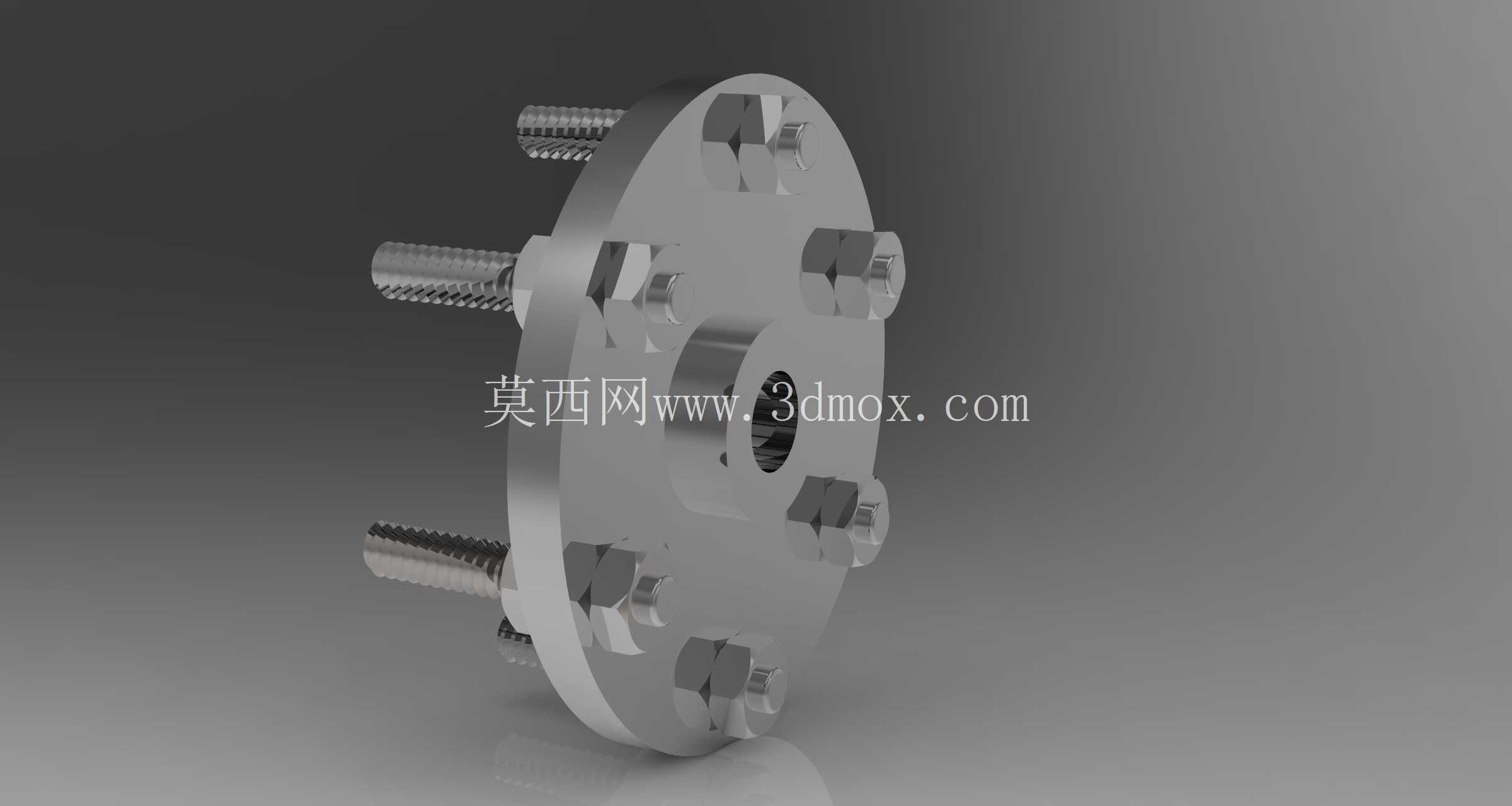

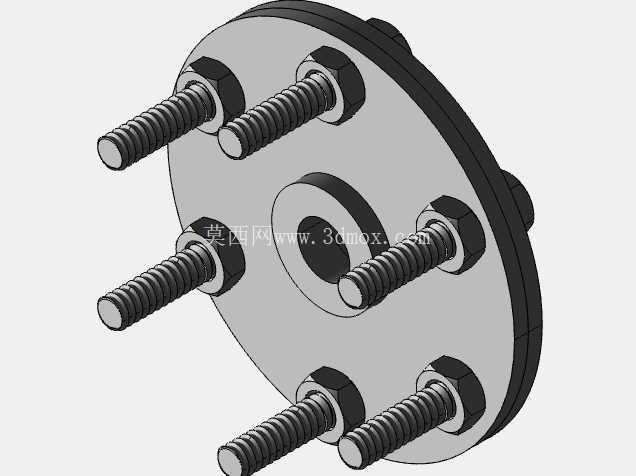

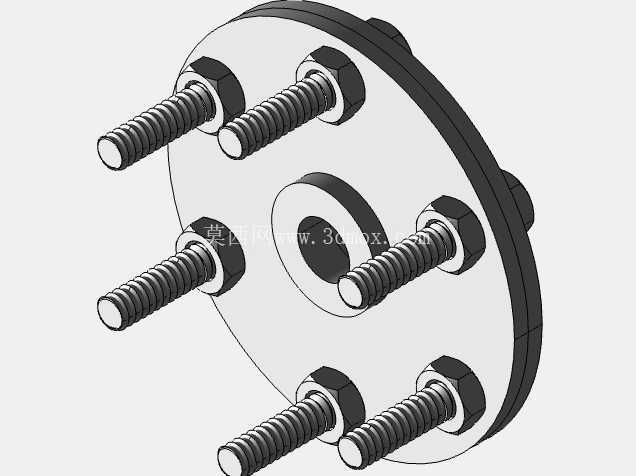

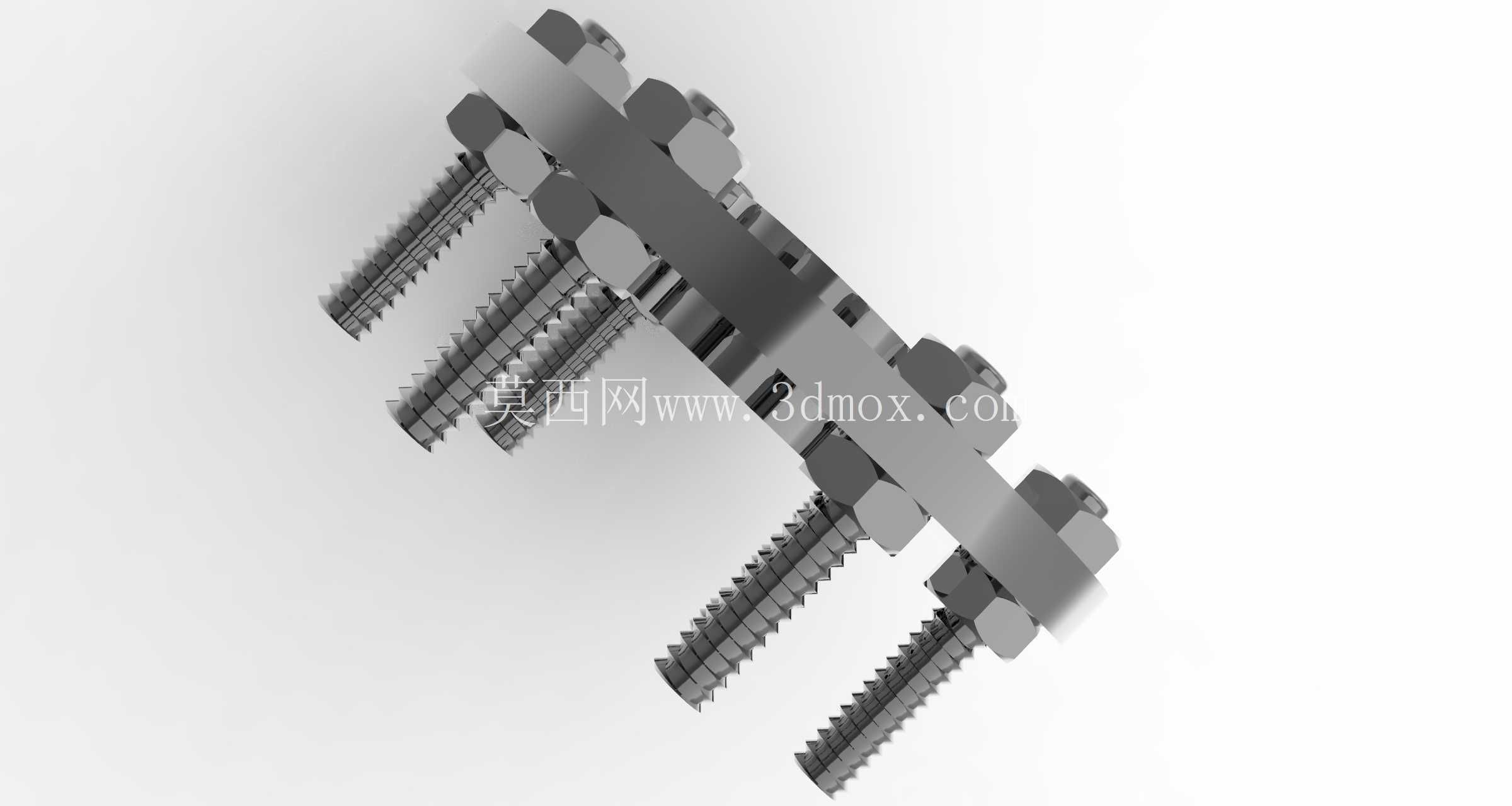

　　这套轮毂装配结构，核心采用多组周向均布的螺栓实现两个对接法兰盘的刚性连接，配套的螺栓、螺母与对接面的定位凸台形成完整的传力路径，在实际应用场景中，这类结构常出现在需要传递旋转扭矩、同时要保证同轴度精度的动力传输环节，比如小型动力设备的输出端连接、特种车辆的轮组对接、工业传动线的辊筒端部装配等场景，相比一体式轮毂，分体螺栓连接的结构可以在不拆卸两端轴系的情况下完成轮毂组件的更换维护，大幅降低现场运维的拆装工作量。

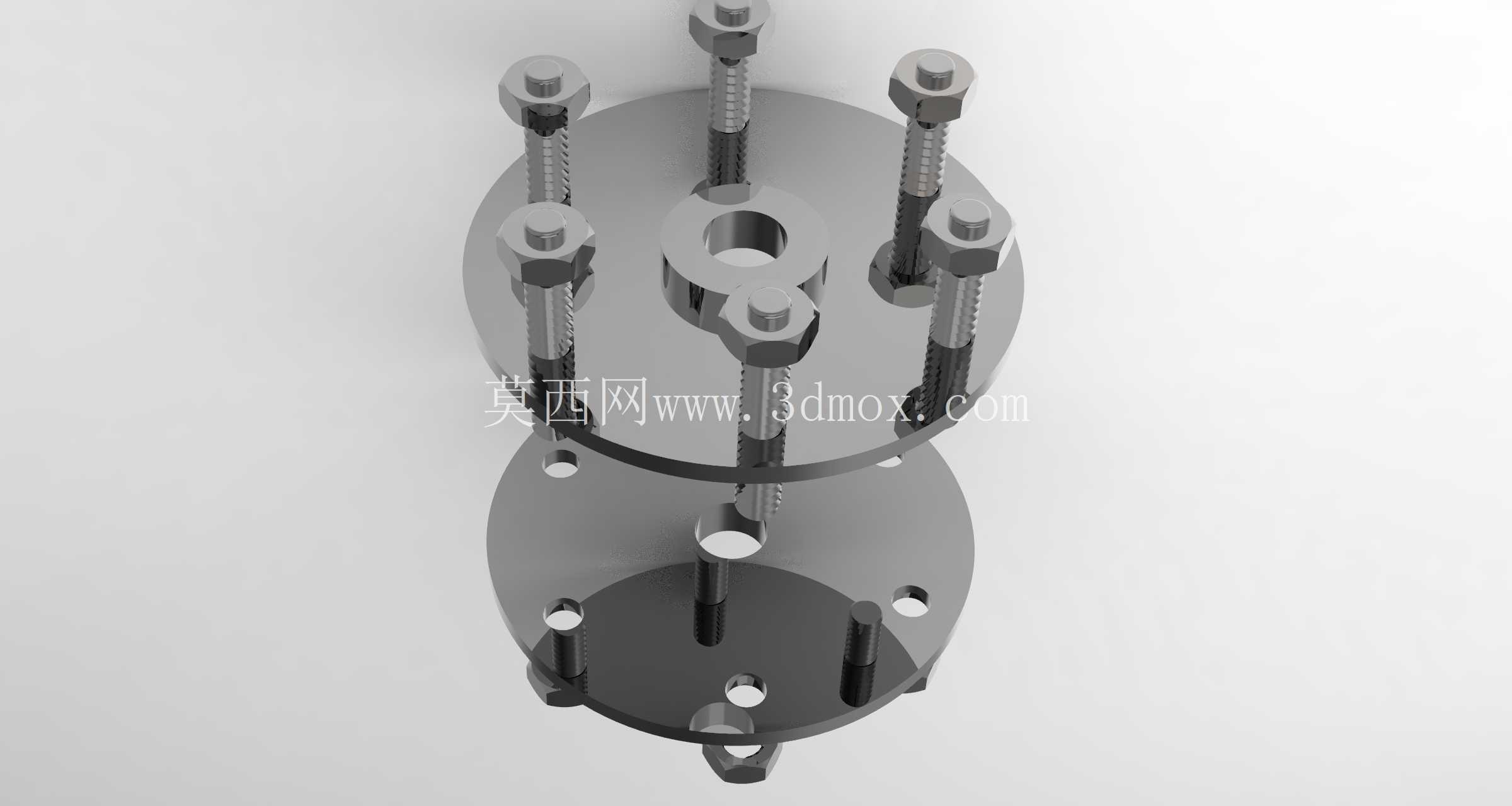

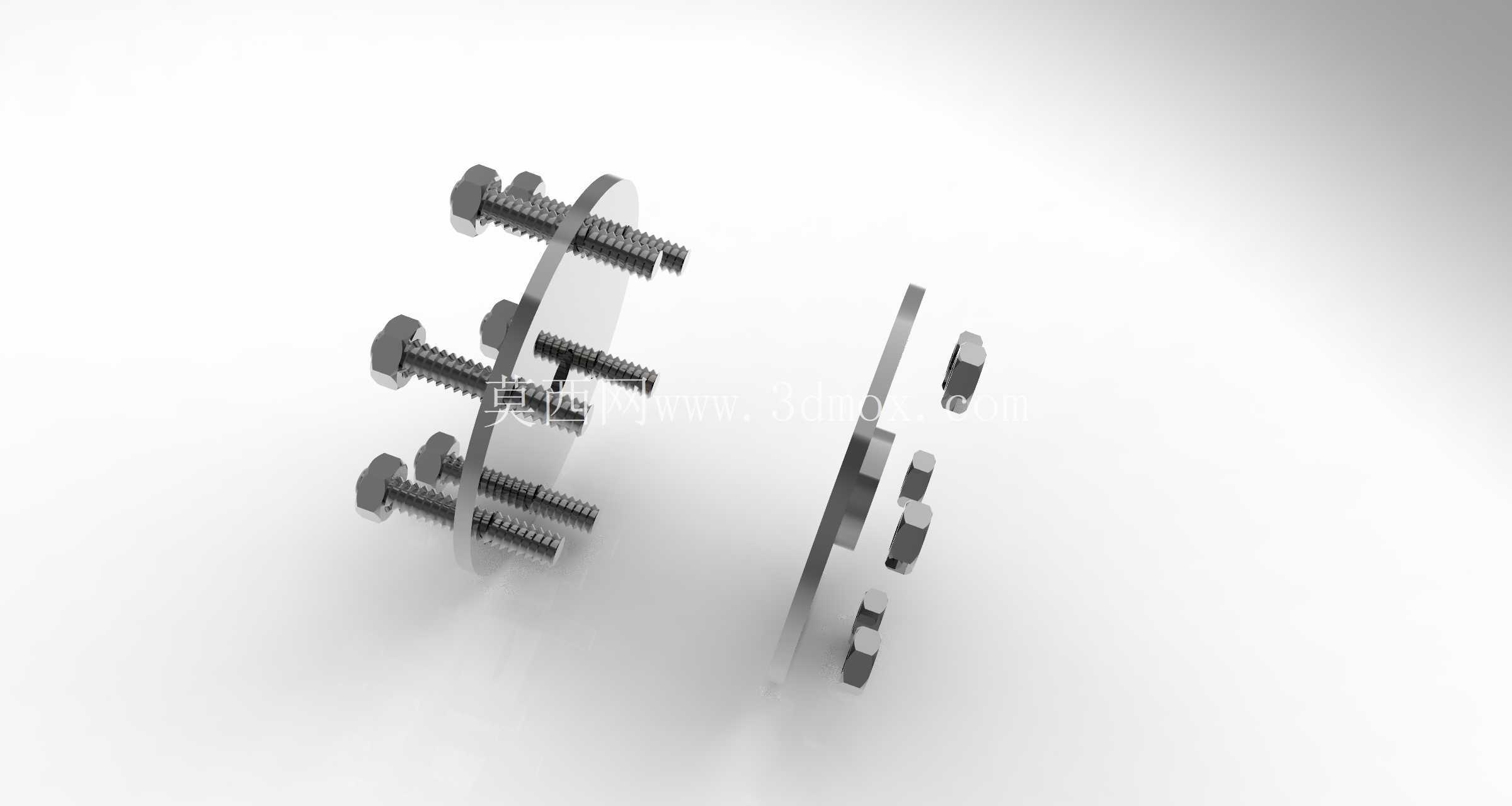

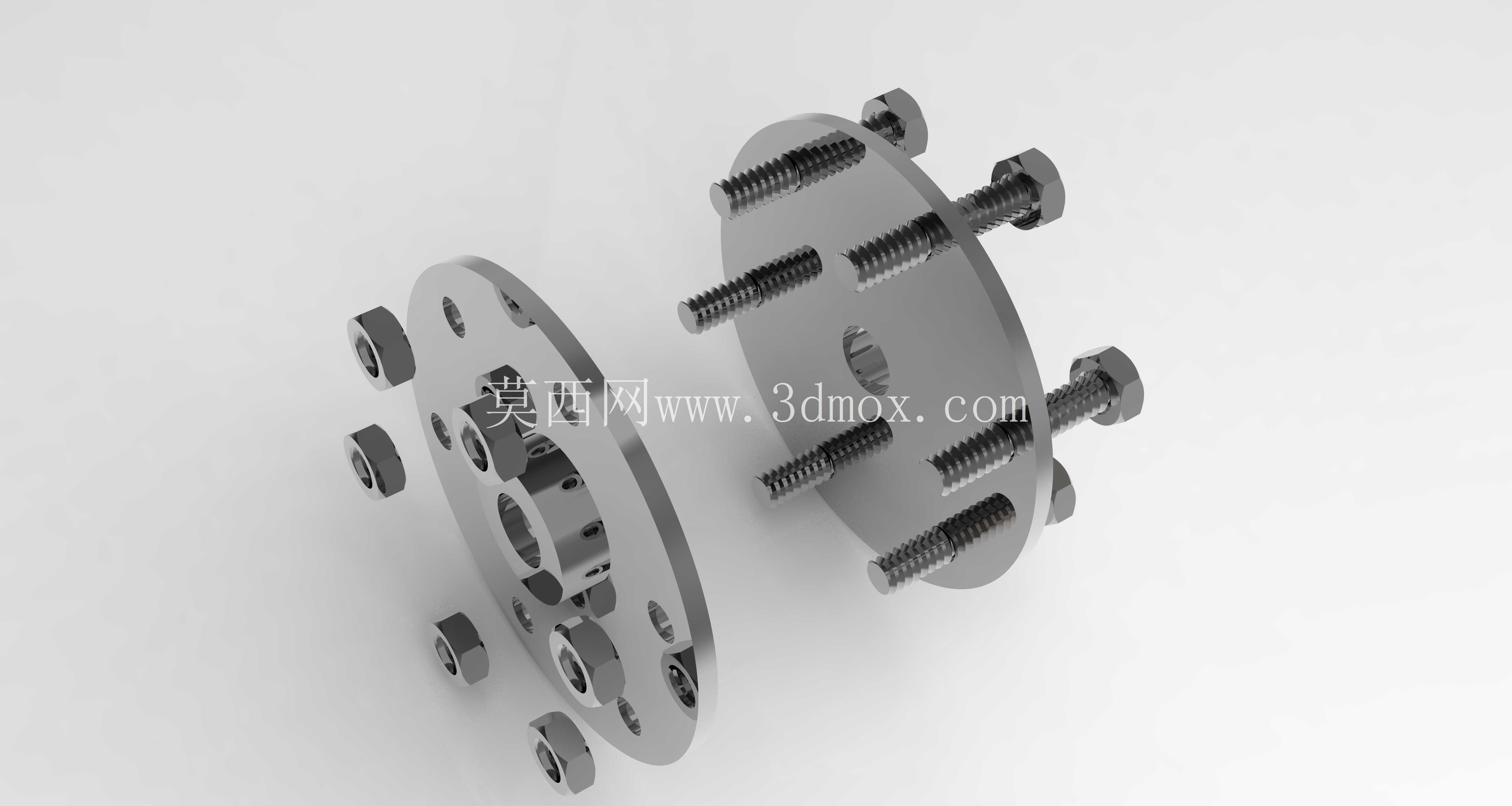

　　从功能特性来看，对接法兰盘上的定位凸台与凹槽采用小间隙配合设计，装配时可以先通过凸台完成径向定位，再穿入螺栓进行预紧，避免螺栓承受额外的径向剪切力，所有螺栓的安装孔位采用等角度圆周排布，保证预紧后法兰盘端面受力均匀，不会出现局部应力集中导致的连接面翘曲问题；拆分状态下的对接端面上设置的多个块状定位键，与另一侧的键槽配合，能够在螺栓预紧前就承担部分扭矩传递作用，进一步降低螺栓的受剪载荷，提升整个连接结构的抗冲击能力，在设备启停瞬间的扭矩冲击下，不会出现螺栓滑移导致的连接失效。

　　设计过程中首先要确定的是安装边界尺寸，法兰盘的外径需要匹配外部包覆的轮辋或者传动辊的内径，螺栓孔的分布圆直径要避开法兰盘根部的应力集中区域，同时要给螺栓拧紧工具预留足够的操作空间，避免装配时套筒无法套入螺母；螺栓的规格选型需要根据传递的额定扭矩计算，保证在最大载荷下螺栓的拉伸应力、剪切应力都在材料许用范围内，法兰盘的厚度需要结合螺栓的预紧力计算，避免预紧时法兰盘发生弯曲变形，导致连接面出现缝隙。对接端面的平面度公差需要控制在合理范围内，保证装配后两个法兰盘能够完全贴合，不会出现局部间隙导致的受力不均，定位凸台的配合长度不宜过长，否则会增加装配时的对中难度，也不宜过短，否则无法起到有效的径向定位作用，通常取配合直径的1/8到1/6即可。

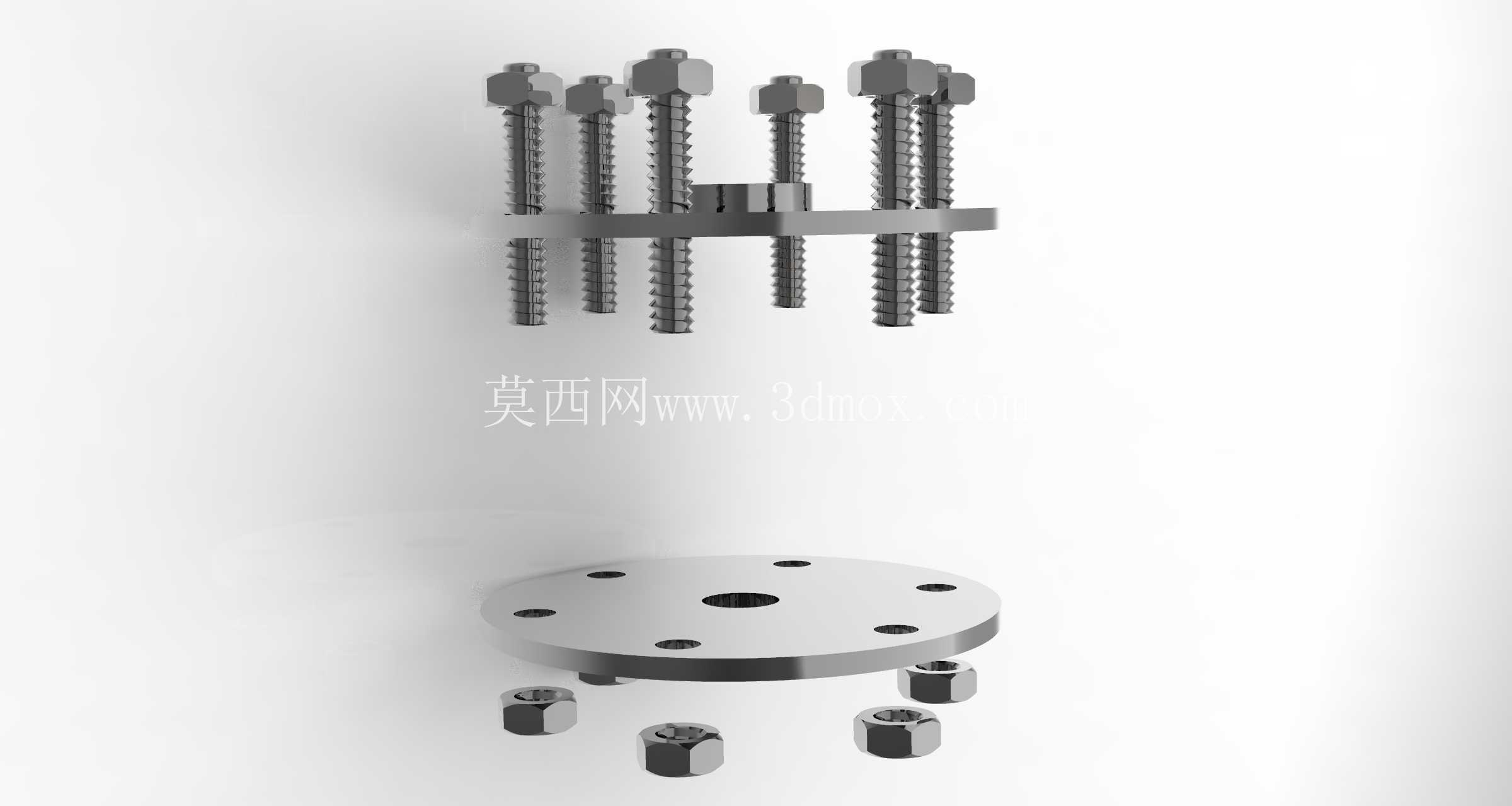

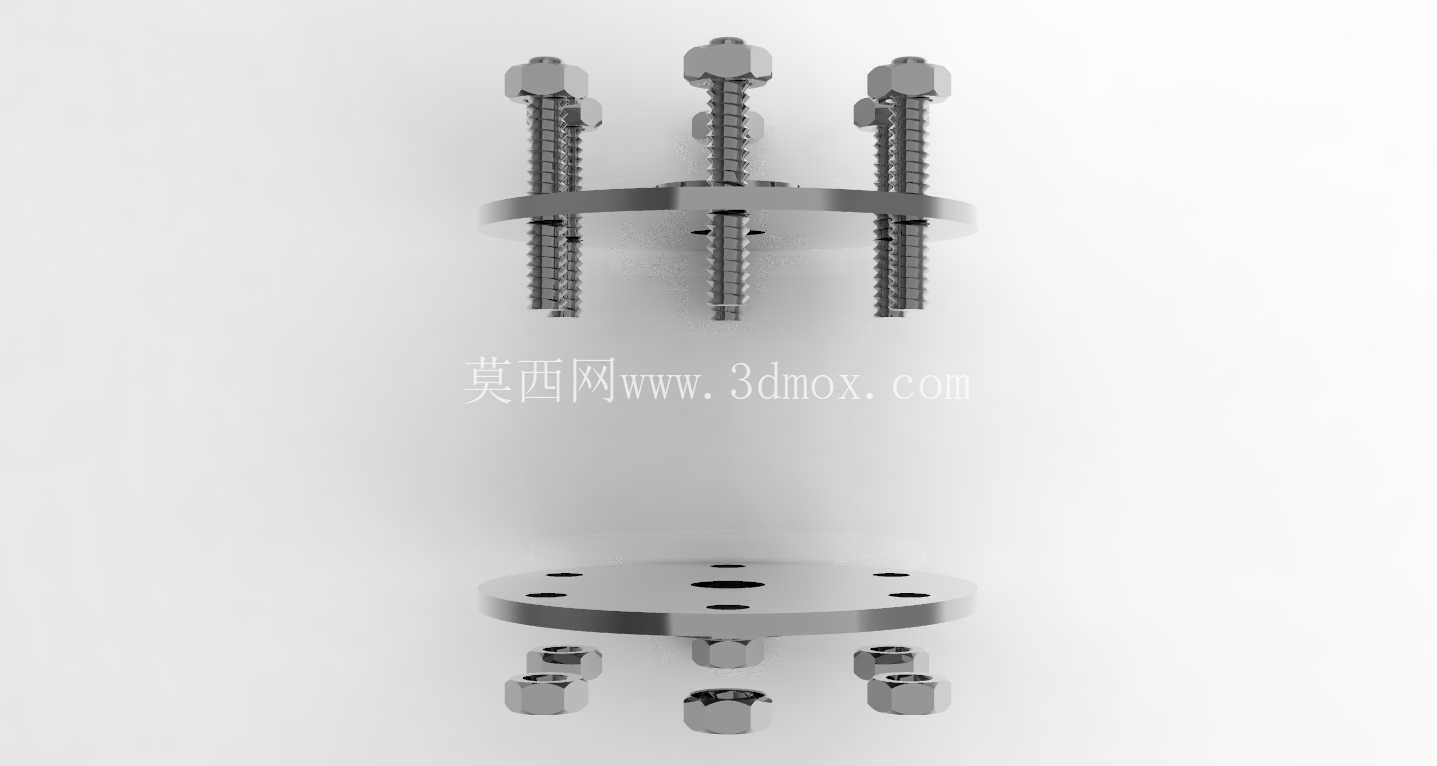

　　在实际装配流程中，需要按照对角顺序逐步拧紧螺栓，分三次施加预紧力，第一次预紧到额定力矩的30%，第二次到60%，第三次达到额定预紧力矩，避免单个螺栓先拧紧导致法兰盘偏斜，定位键与键槽的配合采用过渡配合，既可以保证装配时能够顺利插入，又能避免工作过程中出现键的窜动，螺栓露出螺母的长度控制在2到3个螺距，既保证螺纹啮合长度足够，又不会因为伸出过长干涉周边其他部件。这类轮毂组件在日常运维中，只需要定期检查螺栓的预紧力是否出现衰减，不需要拆解整个轴系就可以完成螺栓的更换，相比焊接或者过盈配合的轮毂结构，维护成本更低，适配的场景也更广泛，尤其是在需要频繁更换轮毂外部附件的设备上，这种分体螺栓连接的结构优势更加明显，比如在试验台架的测试轮组、可更换轮辋的特种作业车辆、输送线的快换辊筒等场景中，这种结构能够大幅缩短部件更换的停机时间，提升设备的整体运行效率。设计时还需要考虑动平衡性能，所有螺栓、螺母的重量差控制在极小范围内，法兰盘上的所有结构都采用中心对称排布，避免高速旋转时出现不平衡量导致的振动，对接面的表面粗糙度需要满足密封或者贴合要求，如果应用在有粉尘、水汽的场景中，还可以在两个法兰盘的对接面之间增加密封垫片，避免杂质进入连接面造成磨损，整个结构没有复杂的异形曲面，加工工艺性好，法兰盘可以采用圆钢车削加工完成，螺栓、螺母都是标准件，不需要定制特殊紧固件，整体的加工成本和采购成本都控制在较低水平，适合批量生产应用。
