航空涡轮喷气发动机涡轮组件结构设计

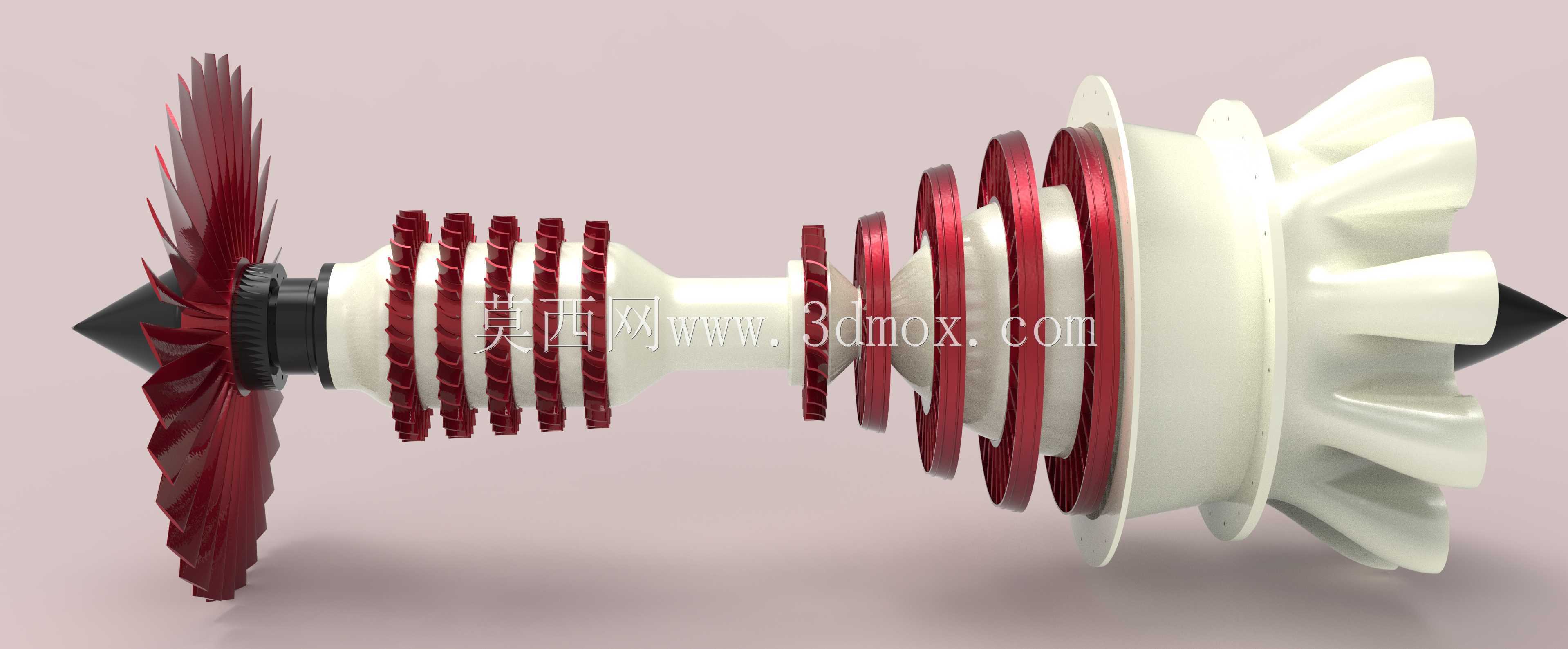

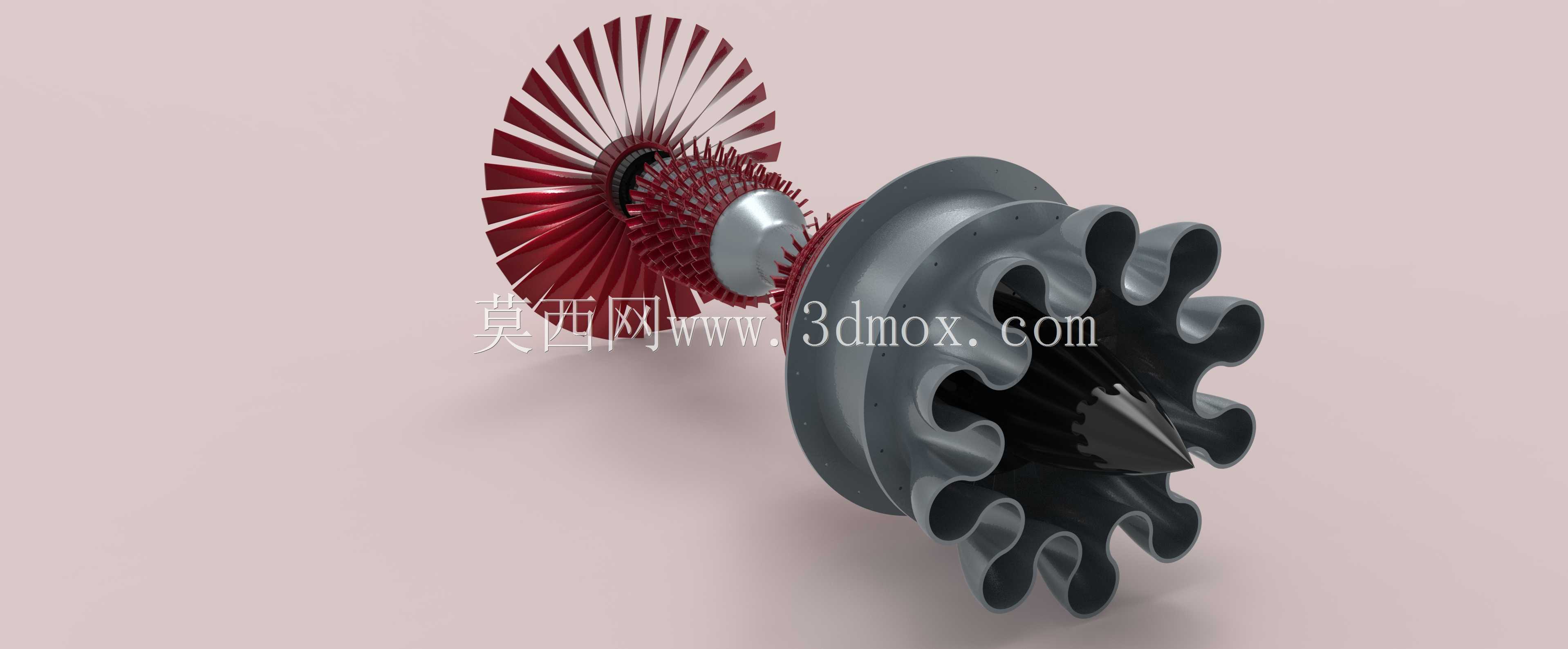

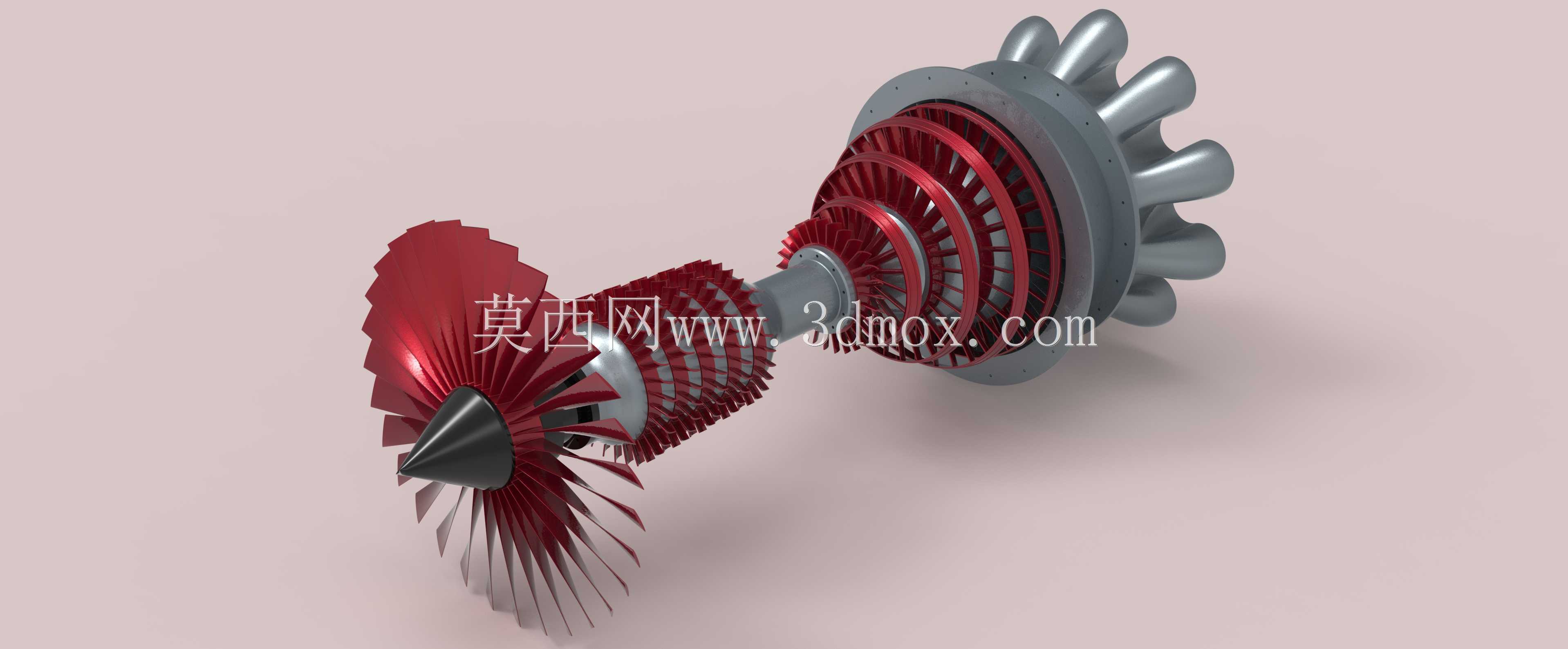

　　这套涡轮组件的三维结构，完整还原了轴流式喷气发动机核心气路段的装配逻辑，从前端进气锥开始，逐级排布的压气机叶片与后端涡轮盘形成同轴联动的转子总成，所有叶片的叶型扭转角、安装角都沿气流轴向做渐变处理，匹配亚音速进气到高压压缩段的流场变化，避免气流在叶背处发生分离损失。做结构设计时，首先要明确各轮盘的安装止口边界，前端压气机段的轮盘通过中心拉杆串联，每级轮盘之间的定心凸台需要严格控制同轴度公差，保证转子在高转速下的动平衡余量符合航标要求，叶片与轮盘的连接采用燕尾型榫头结构，榫槽的配合面预留了热膨胀间隙，适配发动机工作时轮盘受热后的径向伸长量，避免高温工况下榫头出现卡滞或应力集中。

　　从实际应用场景来看，这类涡轮组件是小推力涡喷发动机的核心做功单元，前端多级压气机负责将进入进气道的空气逐级压缩，提升空气压力后送入燃烧室与燃油混合燃烧，高温高压燃气再向后冲击涡轮叶片，驱动涡轮盘带动同轴的压气机转子持续转动，形成稳定的工作循环。设计过程中，压气机段的叶片长度从前到后逐级缩短，对应流道截面的逐渐收窄，匹配空气被压缩后体积减小的流场特性，每级叶片的叶尖与机匣内壁之间预留了均匀的径向间隙，既避免转子转动时叶尖刮蹭机匣，又要控制间隙过大导致的漏气损失，保证压气机的工作效率。后端涡轮段的叶片采用空心气冷结构的预留设计，叶片内部的冷却流道可以引入压气机出口的低温空气，在叶片内壁形成冷却气膜，降低高温燃气对叶片材料的烧蚀影响，涡轮盘的轮缘处做了加厚处理，承受高转速下叶片离心力带来的拉应力，轮盘中心的轴孔与传动轴采用花键连接，传递涡轮输出的扭矩。

　　装配层面，整套转子组件的轴向定位依靠中心轴上的锁紧螺母实现，各级轮盘之间的调整垫片可以补偿零件加工的累积误差，保证每级叶片的轴向位置符合流道设计要求，进气锥的流线型曲面做了连续相切处理，引导来流平滑进入第一级压气机叶片，减少进气阻力。机匣部分的安装边预留了螺栓连接孔位，与燃烧室段、尾喷管段的连接法兰形成统一的安装边界，所有连接孔的位置度公差控制在0.02mm以内，保证整机装配时的同轴度。在做三维建模时，所有叶片的曲面都采用NURBS曲面构建，保证叶型的光顺性，避免出现局部拐点导致的流场紊乱，轮盘上的榫槽、减重孔、密封槽等细节特征都做了完整还原，密封槽内的篦齿结构可以配合密封环减少级间漏气，提升压气机和涡轮的工作效率。转子的支撑轴承安装位置在中心轴的前后两端，轴承座的安装面与轴颈的配合公差采用过盈配合设计，保证转子支撑的刚性，避免高转速下出现转子涡动。这类结构设计不仅适用于小型航空涡喷发动机，也可作为燃气轮机、小型涡轮增压器的结构参考，核心的叶型设计、转子动力学设计、热结构匹配逻辑都是通用的，建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，方便后续转化为工程图纸用于加工试制，叶片的型面坐标点可以直接导入加工中心进行五轴铣削加工，轮盘类零件的车削、铣削特征也都符合常规机械加工的工艺要求，没有出现无法加工的倒扣或极端薄壁结构，兼顾了结构性能与工艺可行性。
