航空发动机涡轮叶片3D打印放置支架

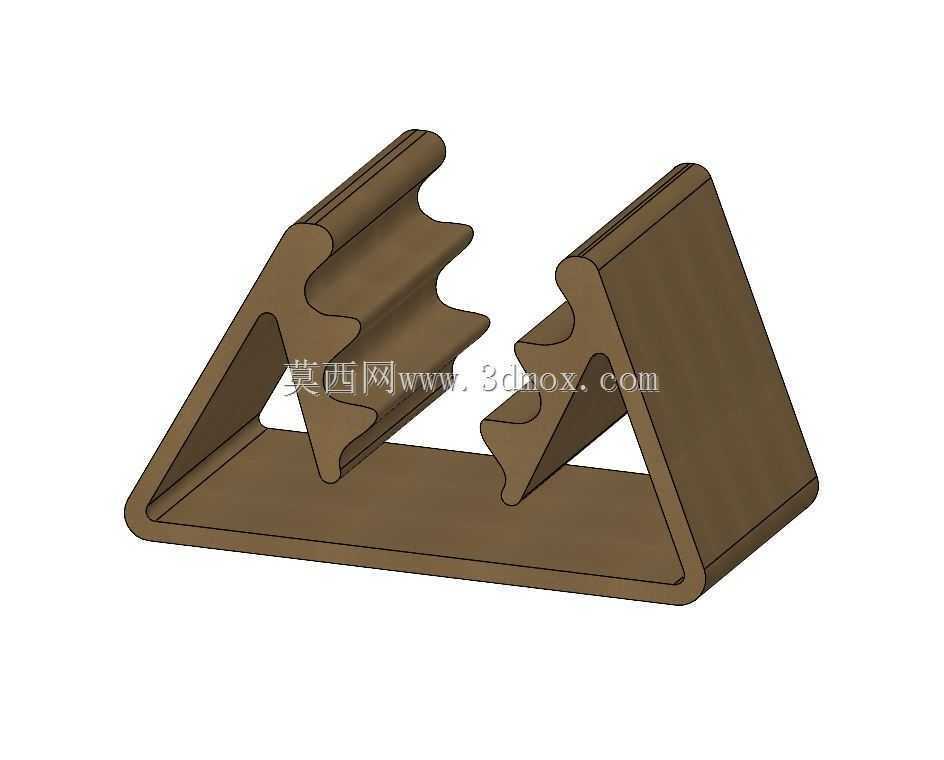

　　在民航维修与航空发动机运维场景中，CFM56-1B与GEnx-2B两款主力大涵道比涡扇发动机的涡轮叶片属于高值易耗周转件，拆下的待检、待装叶片如果随意堆叠放置，极易造成叶尖碰伤、榫头镀层刮花、冷却气孔堵塞等不可逆损伤，直接导致叶片报废，单叶片更换成本可达数十万元，因此一线维修车间长期需要适配叶片型面的专用放置工装。这款3D打印支架正是针对该场景开发的工位级放置工装，整体采用三角形稳定支撑结构，底座为带圆角的平板结构，避免锐边划伤操作人员或磕碰其他零件，两侧立板与底座采用一体化三角加强筋结构，在3D打印填充率30%的工况下即可承受单组12片叶片的总重量，不会出现侧向倾覆或立板变形问题。支架的核心定位结构为两组对称的燕尾型卡槽，

　　卡槽轮廓完全匹配涡轮叶片根部的燕尾榫头型面，卡槽侧壁预留0.2mm的均匀间隙，既可以保证叶片顺利卡入取出，又能限制叶片的横向窜动，避免叶片之间发生相互碰撞；卡槽的排布间距经过精准核算，相邻叶片卡入后叶身之间保留15mm的安全间隙，即使是带叶冠的高压涡轮叶片，也不会出现叶身接触碰磨的情况。从设计思路来看，这款支架完全围绕3D打印工艺的特性做了适配，所有转角均采用R2以上的圆角过渡，无小于45度的悬空结构，打印时无需添加额外支撑，打印完成后仅需去除底座 raft 即可直接使用，无需二次机加工，一线维修车间可使用桌面级FDM打印机采用工程塑料耗材快速制作，单支架打印周期不超过4小时，成本仅为传统金属工装的百分之一，

　　完全满足维修现场快速迭代、按需制作的需求。安装边界方面，支架底座的外形尺寸控制在200mm×120mm×150mm范围内，可直接放置在标准维修工作台的工位隔板上，也可适配常见的物料周转箱内部卡槽，实现叶片从拆检、清洗、探伤、复装全流程的带架周转，避免多次转运过程中反复取放叶片造成的损伤。实际使用过程中，该支架可同时放置第一级高压涡轮叶片与第二级低压涡轮叶片各3片，两组卡槽分别对应两级叶片的榫头尺寸，无需额外调整即可通用两款发动机的对应叶片，卡槽入口处做了1mm的倒角导向，即使操作人员戴劳保手套也可快速将叶片卡入到位，不会出现对位困难的问题。不同于传统的通用型叶片放置架，这款支架没有采用可调式结构，

　　而是针对两款特定发动机的叶片做了型面适配，虽然通用性有所降低，但定位精度更高，结构更简单，打印成本更低，非常适合定点执管这两款发动机的维修车间使用，在实际运维场景中可大幅降低叶片周转过程中的损伤率，减少不必要的备件损耗。
