径向引擎叶轮组件结构设计

　　在中小型航空动力、微型燃气轮机、高端工业离心增压设备的核心做功单元里，径向引擎的叶轮部件是决定整机能量转换效率的核心构件，这类带后弯式三元流叶片的轮盘结构，直接承担着将工质流体的动能、压力能与主轴旋转机械能相互转换的关键作用，其叶片型线的精度、轮盘的刚度匹配、流道的顺滑度，会直接影响整套动力单元的输出效率、运行稳定性与疲劳寿命。

　　从实际工程应用场景来看，这类径向叶轮结构广泛适配于小推力涡喷航模动力、小型工业离心压缩机、车用涡轮增压器压气机端、微型燃气轮机发电单元等场景，不同场景下的叶轮设计会根据工质参数、转速区间、压比要求做针对性调整：比如航模动力场景下的叶轮会优先做轻量化处理，在保证叶片强度的前提下尽可能降低轮盘转动惯量，提升动力响应速度；工业增压场景下的叶轮则会更侧重耐磨与抗疲劳性能，适配长时间连续运行的工况需求，叶片前缘会做钝化处理降低含尘气流冲蚀带来的损耗。

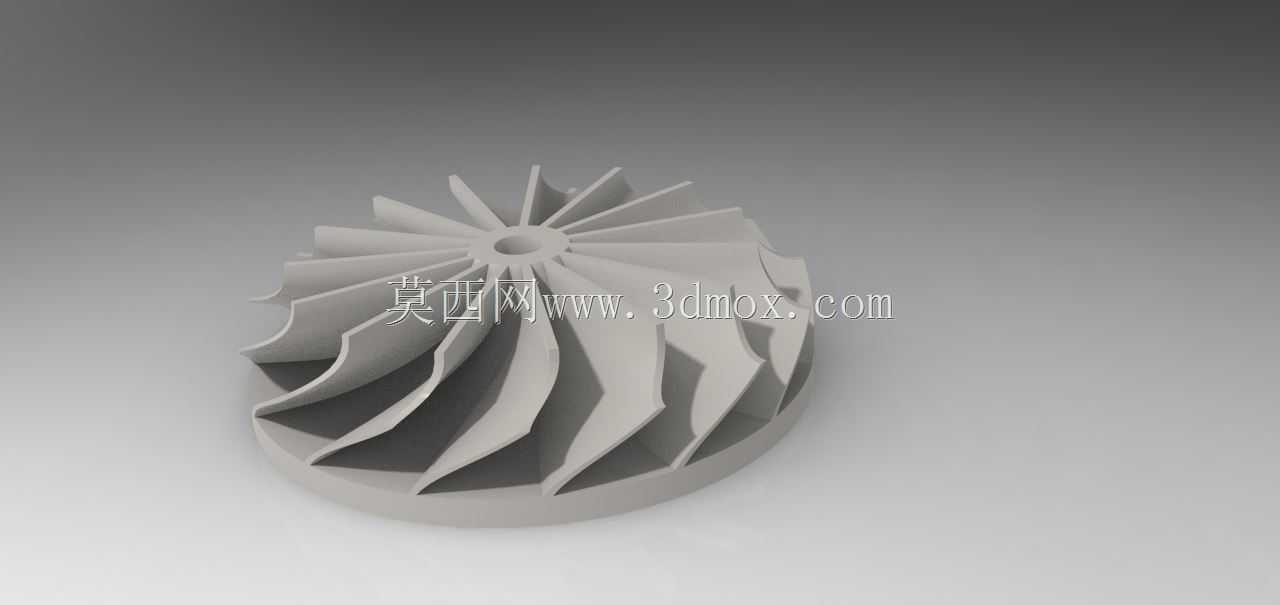

　　该叶轮组件采用整体式轮盘结构设计，区别于分体铆接、焊接的叶轮结构，整体式结构不存在连接接缝带来的应力集中问题，在高转速运行工况下的结构可靠性更高，能够承受更高的线速度与离心载荷。叶片采用三元流扭曲型线设计，从轮盘中心的进气端到轮缘的出气端，叶片的安装角、曲率半径沿径向连续变化，能够有效减少流道内的气流分离、二次流损失，提升工质在流道内的流动效率，相比传统的直叶片径向叶轮，同转速下的压比与效率能够提升10%以上。轮盘中心设置带定位台阶的安装轴孔，轴孔与主轴之间采用小间隙配合加键传动的结构，既能够保证叶轮与主轴的同轴度，降低高速旋转时的动不平衡量，也能可靠传递旋转扭矩，避免高负载下出现打滑移位的问题。轮盘背面做了等强度减薄设计，在靠近中心轴孔的区域保留足够的厚度承受离心拉应力，向轮缘延伸的区域逐步减薄厚度，在保证整体结构刚度的前提下尽可能降低整体重量，减少主轴的支撑负载。

　　从设计思路的落地逻辑来看，这类径向叶轮的建模首先要完成气动参数的核算，根据设计压比、流量、转速参数确定叶轮的进出口直径、叶片数、叶片进出口安装角等核心参数，再通过曲面建模完成单个叶片的型面构建，之后通过圆周阵列完成所有叶片的排布，过程中需要反复校验相邻叶片之间的流道宽度变化，避免出现流道突扩、突缩带来的流动损失，同时要对叶片与轮盘的连接位置做圆角过渡处理，圆角半径根据不同位置的应力水平做差异化设置，高应力区域的圆角半径适当放大，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。建模过程中还需要同步做动平衡的预校验，保证整个叶轮的质心落在旋转轴线上，减少后续实际动平衡工序的去重量，提升生产加工的效率。

　　关于安装边界与尺寸适配，这类叶轮的轴向安装尺寸需要匹配蜗壳与进气道的轴向间隙，叶轮前端面与进气道出口的间隙控制在0.2-0.5mm区间，间隙过大会出现气流回流降低效率，间隙过小则容易在高速旋转时出现碰擦故障；叶轮后端面与蜗壳后壁的间隙需要根据轴承的轴向窜动量预留足够的安全距离，避免运行过程中出现剐蹭。轮盘的最大外径需要与蜗壳的流道型线精准匹配，保证叶片出口的气流能够顺畅进入蜗壳扩压段，避免出现气流冲击蜗壳壁面带来的损失。中心轴孔的尺寸公差需要严格控制在H7级别，与主轴的配合公差选择k6，既能够保证装配的便利性，也能避免运行过程中出现偏心问题。叶片的表面粗糙度需要控制在Ra1.6以下，降低气流与叶片表面的摩擦损失，同时减少杂质在叶片表面的附着，长期运行也能维持稳定的气动性能。

　　在实际的结构验证环节，这类叶轮建模完成后还需要结合有限元分析做结构强度校核，在最高设计转速下校验轮盘与叶片的最大等效应力，确保应力值低于材料的许用应力，同时要做模态分析，计算叶轮的固有频率，避开运行转速下的共振区间，避免运行过程中出现共振损坏。对于有轻量化需求的应用场景，还可以在轮盘非配合面做减重槽设计，在不影响结构强度的前提下进一步降低转动惯量，提升动力响应速度。整个模型的装配关系完全还原实际工程中的装配逻辑，所有配合面、定位特征、传动结构都按照实际生产的要求做了还原，能够直接用于后续的工程出图、仿真分析、加工编程等环节，也可以作为同类径向叶轮设计的参考模板，帮助设计人员快速完成方案迭代与参数调整。
