汽车白车身引擎盖曲面结构设计

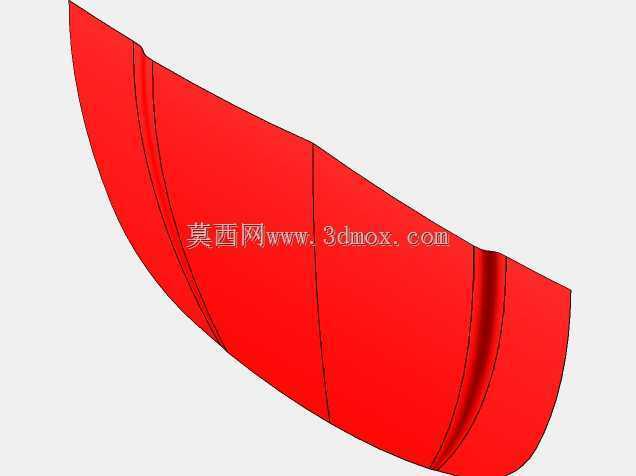

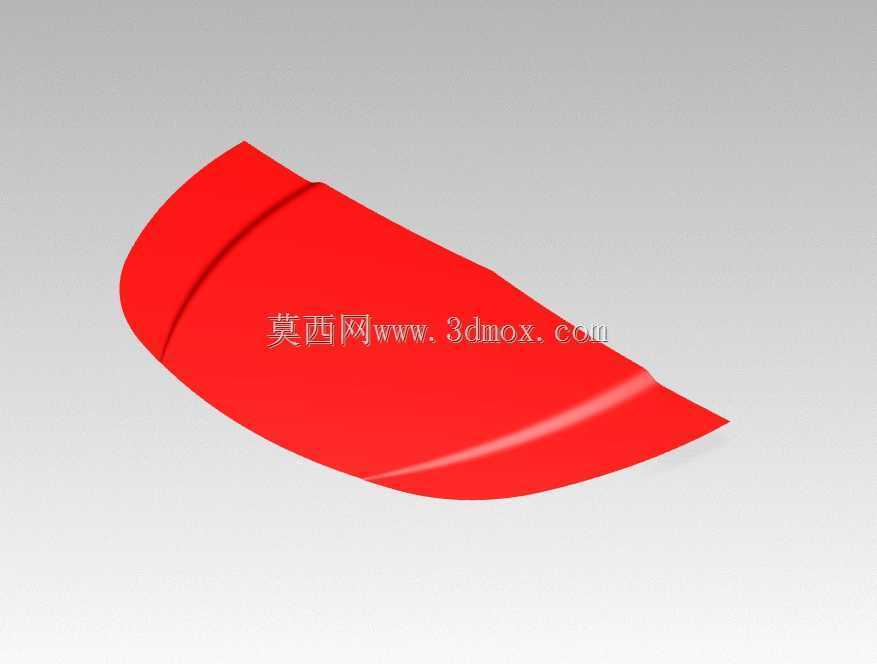

　　在整车白车身开发流程中，引擎盖作为车头区域核心的外覆盖件，同时承担着空气动力学优化、发动机舱防护、行人碰撞保护以及外观造型匹配的多重作用，其曲面质量与结构合理性直接影响整车的风阻系数、NVH表现以及碰撞安全性能。这款引擎盖的设计采用A级曲面构建逻辑，在建模阶段优先保证曲面的G2连续性，避免相邻曲面拼接处出现曲率突变，为后续的冲压工艺可行性、漆面喷涂均匀性以及外观光影效果打下基础。从实际装车场景来看，引擎盖位于车辆前部最上方，前端与前保险杠、前大灯的安装边界需要严格控制公差，两侧与翼子板的匹配间隙通常控制在3±0.5mm范围，后端与前风挡下装饰板、雨刮导流板的衔接区域需要预留足够的运动间隙，避免车辆行驶过程中因车身扭转、

　　引擎盖振动产生干涉异响。在功能特性层面，该引擎盖采用单层外板加内加强筋的常规钣金结构逻辑，外板曲面完全贴合整车造型定义的型面趋势，中部的筋线设计既可以提升外板的刚性，减少高速行驶时的板面振动，也能在造型上强化车辆的肌肉感与运动属性；内板结构在建模时需要同步考虑铰链安装点、锁扣安装点的刚度需求，这两个位置是引擎盖与车身连接的核心受力点，通常需要在安装点位置设计局部加强结构，保证开关耐久过程中不会出现安装点开裂、位置偏移的问题。设计过程中，曲面构建从基础的造型点云或者CAS面开始，先搭建主要的特征控制线，通过扫掠、网格曲面等方式生成基础大面，再对大面进行曲率分析，调整曲面的控制点分布，保证整个外板曲面的曲率变化均匀，没有局部的凹凸拐点；

　　之后再处理两侧的翻边结构，翻边的角度需要匹配冲压工艺的拔模要求，通常外板翻边角度控制在90°到95°之间，既保证包边工艺的可行性，也能为内板的焊接预留足够的操作空间。在安装边界的考量上，引擎盖的铰链安装面需要与车身侧的铰链安装座坐标完全匹配，两个铰链的同轴度误差需要控制在0.2mm以内，否则会出现开关卡滞、两侧间隙不均的问题；锁扣安装位置需要与前端框架上的锁体位置对中，锁扣的啮合深度需要满足整车安全要求，避免车辆发生正面碰撞时引擎盖意外翻开遮挡驾驶视线。行人保护方面，引擎盖的内板结构设计需要预留足够的溃缩空间，在引擎盖与发动机舱内的硬点比如发动机本体、蓄电池、保险盒等部件之间，需要保证至少60mm的安全距离，

　　当行人头部与引擎盖发生碰撞时，引擎盖可以通过自身的变形吸收碰撞能量，降低对行人的伤害。从结构刚性的角度，整个引擎盖的抗凹性能需要满足外覆盖件的通用要求，在板面任意位置施加100N的垂直载荷时，变形量不超过5mm，卸载后没有永久变形，这就要求在曲面设计阶段就同步考虑板面的曲率半径，过小的曲率半径会导致局部刚度过高，碰撞时吸能效果差，过大的曲率半径则会导致板面刚性不足，容易出现凹陷变形。在与周边零件的匹配上，引擎盖前缘与前保险杠的上沿需要保持均匀的间隙，同时要考虑车辆在不同温度环境下的热胀冷缩量，预留足够的膨胀间隙，避免高温下引擎盖与保险杠发生挤压变形；两侧与翼子板的匹配不仅要控制间隙均匀，还要保证面差一致，通常引擎盖的面差比翼子板高0.5mm左右，符合用户的视觉审美习惯。建模过程中采用的高级曲面构建方法，能够有效减少曲面的面片数量，保证整个外板曲面是一个完整的连续曲面，避免出现过多的碎面导致后续数控加工、模具制造时出现加工纹路，影响最终的零件外观质量。对于白车身工程师而言，这类外覆盖件的设计核心是在造型需求、工艺可行性、性能要求三者之间找到平衡点，既不能为了追求造型的曲面效果忽略冲压、焊接的工艺难度，也不能为了工艺简化破坏造型的整体设计意图，同时还要满足碰撞安全、刚性、NVH等各方面的性能指标。
