做底盘转向系统结构校核的时候,这类铰接关节是绕不开的核心受力件,很多刚入行的工程师容易把它和普通拉杆球头混为一谈,实际上两者的受力边界、摆动自由度、安装配合逻辑完全不同。先从实际装车场景说,这类关节主要布置在转向拉杆与转向节臂的衔接位置,部分商用车的操纵机构连杆衔接处也会用到同结构的铰接件,它的核心作用是在车轮随悬架跳动、转向动作产生多角度位移时,补偿两个连接端之间的角度偏差,避免刚性连接出现的运动卡滞、杆件应力集中断裂问题。

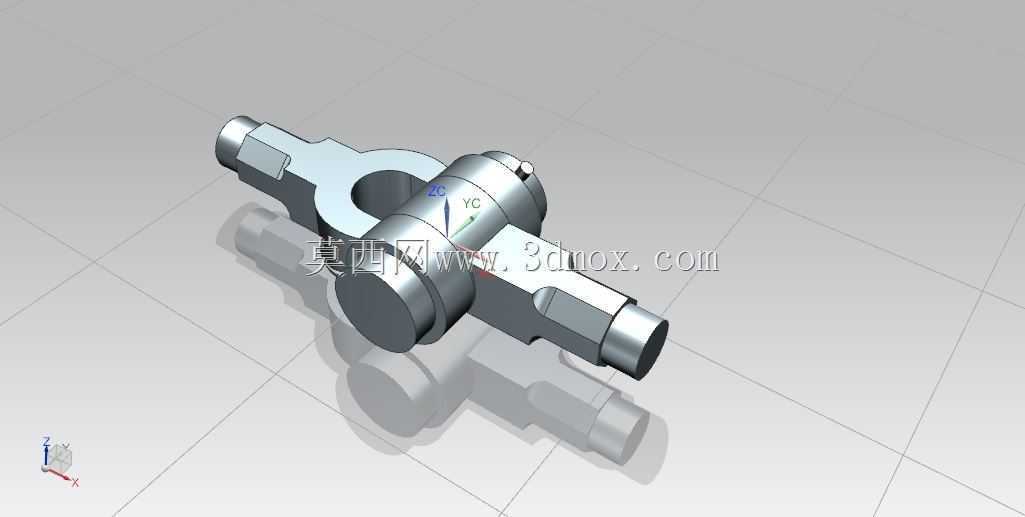

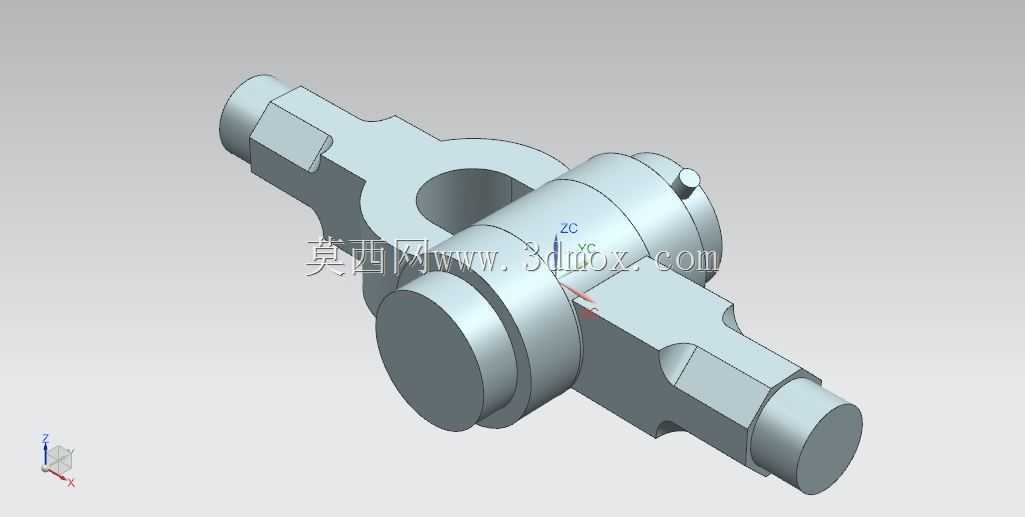

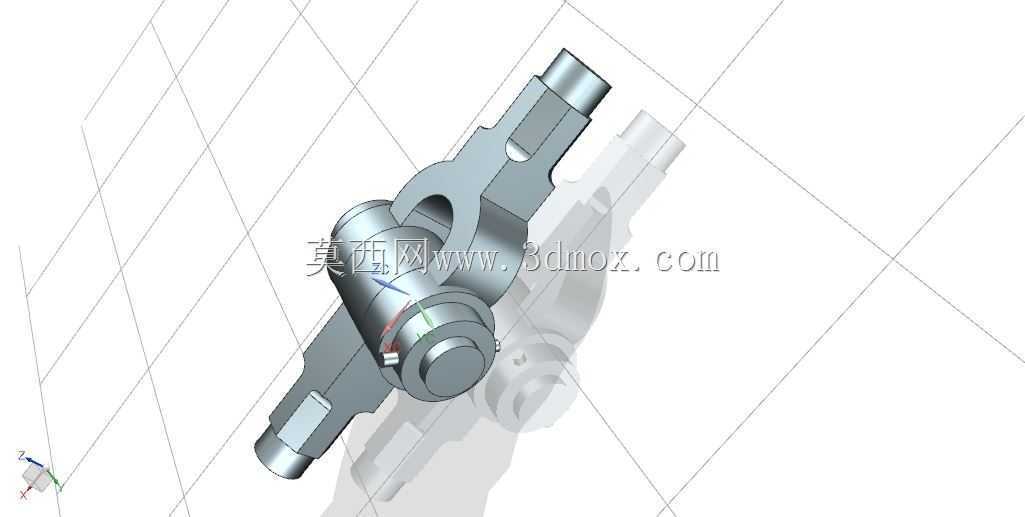

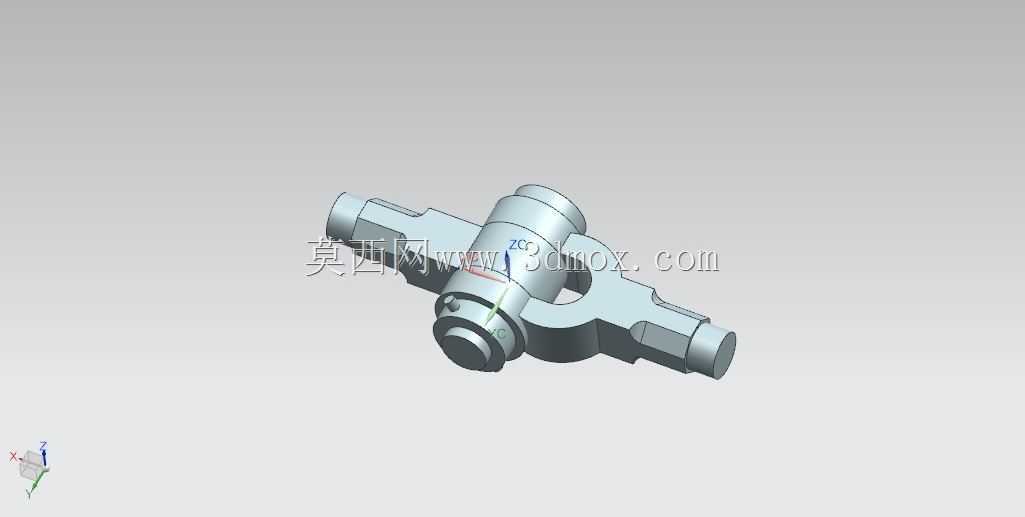

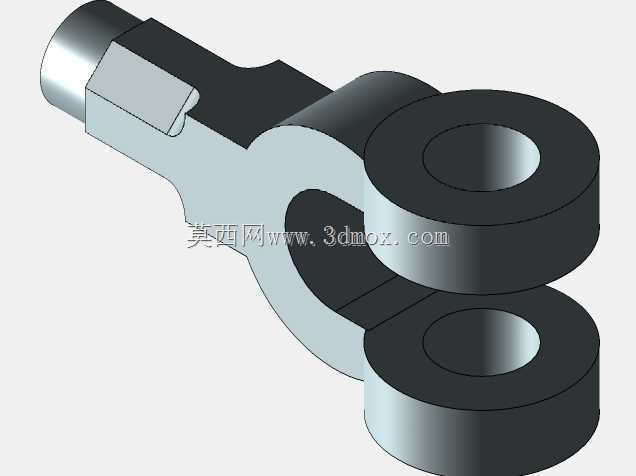

从功能特性上拆解,这个结构采用中间回转主体加两侧对称连接轴的布局,中间的圆柱主体是铰接回转的核心,内部预留的销轴安装腔可以实现两个连接端绕中心轴线的相对转动,两侧伸出的轴段做了扁位加工,不是整圆结构——这个细节是很多建模新手容易忽略的,扁位的作用是安装时和连接叉的卡槽配合,限制轴段自身的周向转动,避免工作过程中连接螺栓受剪切力,同时扁位的平面可以作为安装定位基准,保证装配时两个连接端的初始角度符合设计要求,减少装配累计误差。两侧轴段的端部做了倒角处理,不是尖锐直角,一方面是压装时起到导向作用,避免装配过程中刮伤配合孔的内壁,另一方面可以减少应力集中,避免交变载荷下轴端出现裂纹源。

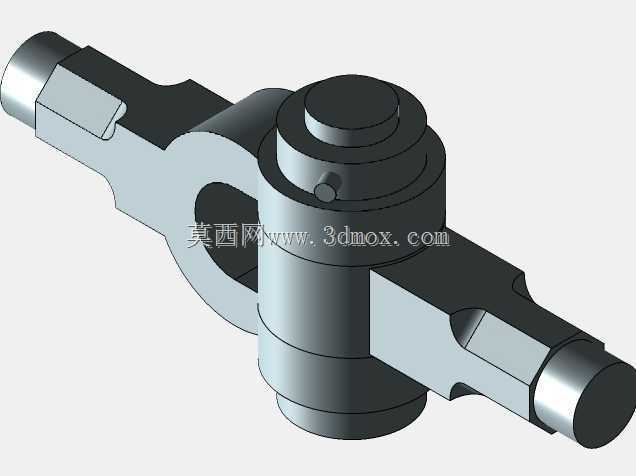

设计思路上,这个关节的尺寸链完全围绕安装边界做约束:首先两侧轴段的直径要和配套连接叉的安装孔做基孔制配合,一般选H7/h6的间隙配合,保证铰接转动的顺畅性,同时配合间隙控制在0.02-0.05mm之间,间隙过大会导致转向虚位,影响操控手感,间隙过小会在低温环境下因材料热胀冷缩出现卡滞。中间回转主体的外径要大于两侧轴段直径,形成轴向定位台阶,装配时台阶面贴合连接叉的端面,限制关节的轴向窜动,不需要额外增加轴向定位卡簧,减少零件数量的同时提升连接可靠性。中间主体的高度尺寸要匹配两个连接叉的安装间距,预留0.1-0.2mm的轴向间隙,避免装配后出现夹死无法转动的问题。顶部的端盖结构是销轴的轴向固定结构,端盖上的小定位销孔用来安装防转销,避免工作过程中端盖松动脱落,导致铰接销轴脱出引发安全事故。
实际建模的时候要特别注意几个工艺细节:所有的棱边都要做R0.5-R1的圆角过渡,尤其是轴段和中间主体衔接的位置,这个位置是应力集中的高发区,圆角过小会导致应力集中系数飙升,在交变载荷下容易出现疲劳断裂;扁位的加工深度要严格控制,不能削弱轴段的有效受力直径,一般扁位到轴心的距离是轴径的0.75倍,既保证足够的防转接触面,又不会降低轴的抗扭、抗弯强度。另外这个零件的材质一般选用40Cr调质处理,表面做发黑或者镀锌钝化处理,提升防锈能力,配合面的粗糙度要达到Ra1.6,保证转动顺畅减少磨损。
从安装边界来说,这个关节的整体长度要适配转向拉杆的行程范围,当车轮转到最大转角时,关节的摆动角度不能超过设计的最大摆角35度,避免出现结构干涉;同时安装时要保证两侧连接叉的对称面和关节的回转中心面重合,偏差不能超过0.2mm,否则会导致运动过程中出现附加弯矩,加速关节磨损。很多现场出现的转向卡滞、异响问题,追根溯源都是安装时这个对称度偏差过大导致的,建模时把这个装配基准做明确,能给后续的工艺、装配环节减少很多不必要的麻烦。
