乘用车车顶结构三维数模含加强筋布局设计

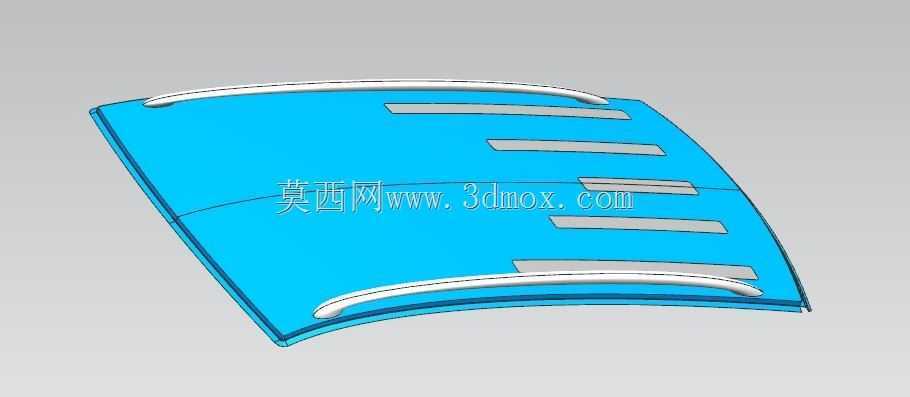

　　做车身结构设计快十年，经手的车顶项目少说也有七八个，这次拿到的车顶结构数模，第一眼就能看出是偏向承载式车身的家用乘用车型配套结构，和早年接触过的非承载式越野车型车顶的设计逻辑完全不同。先从安装边界说起，这个车顶的周圈安装边完全匹配白车身侧围上边梁、前风挡上横梁、后围上横梁的焊接定位点，数模里预留的12个直径8.2mm的主定位焊装孔，刚好对应焊装车间主焊线的工装定位销位置，公差带控制在±0.2mm，完全符合主流主机厂的白车身焊装精度要求，不会出现上线后孔位错位需要返修的问题。很多刚入行的工程师做车顶设计容易陷入“越厚越安全”的误区，其实车顶作为车身顶部的覆盖承载件，核心要平衡的是刚度、重量、NVH表现三者的关系，

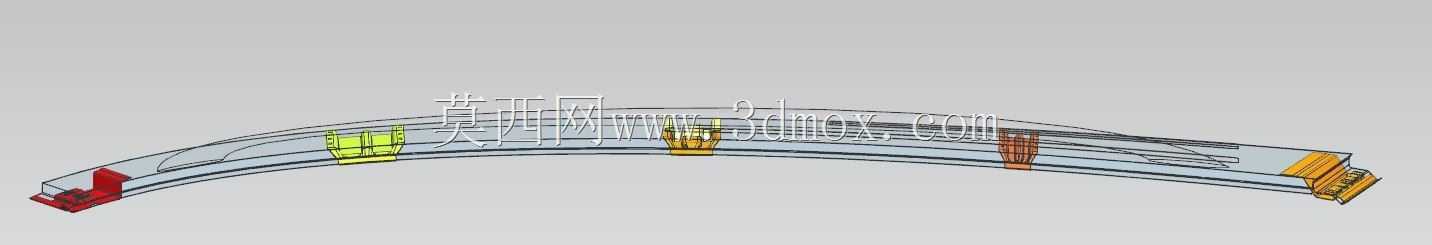

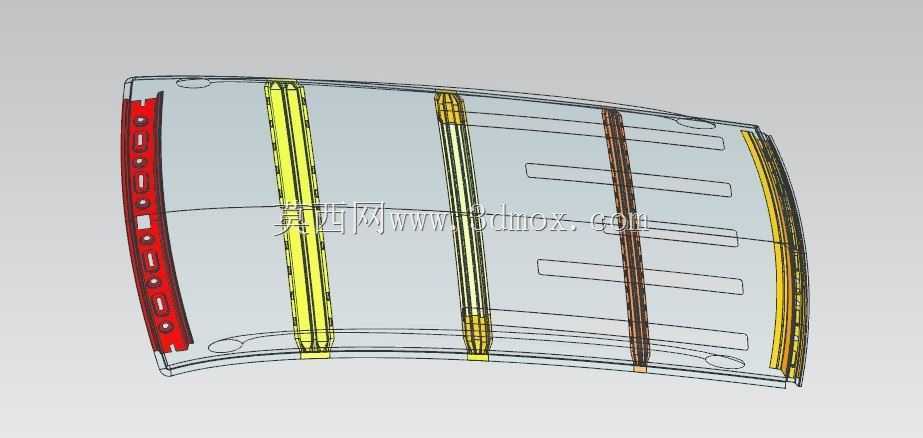

　　这个数模里的加强结构布局就很有参考性——没有采用整板加厚的方案，而是沿着车顶Y向（车身宽度方向）布置了三根不等截面的冲压加强横梁，靠近B柱位置的横梁截面高度做到了35mm，用的是1.2mm厚的高强钢，刚好对应车顶静压测试的核心受力区域，能在车辆发生翻滚时快速把冲击力传导到A、B、C柱的传力路径上，避免车顶侵入乘员舱；靠近前后风挡的两根横梁截面高度降到22mm，用0.8mm厚的普通冷轧钢板，主要作用是抑制车顶钢板的高速振动，减少行驶过程中的低频轰鸣。再看侧边的结构，左右两侧的车顶边梁内置的加强板不是通长布置的，而是在对应遮阳板安装座、车顶拉手安装点、天窗导轨固定位的位置做了局部加强凸台，每个安装点背面都预留了凸焊螺母的定位面，

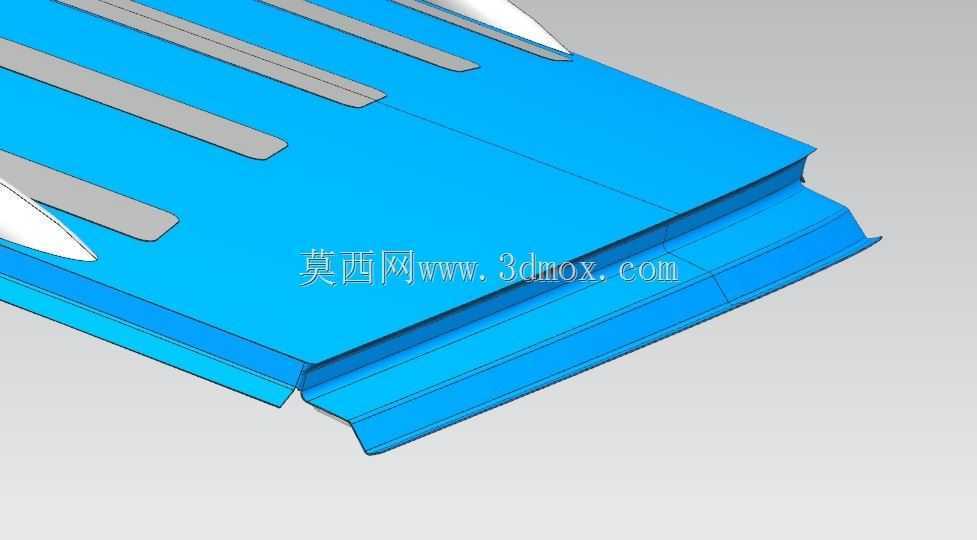

　　不用后期在总装工序额外补焊支架，能减少至少3个总装工位的操作时长。数模里还能看到车顶外板的型面曲率设计，不是单纯的造型曲面，而是沿着X向（车身长度方向）做了0.3°的微小排水坡度，配合两侧边梁的隐藏式排水槽，能在雨天让雨水快速向前后风挡方向导流，不会在车顶中部形成积水残留；外板的冲压圆角最小控制在R3，符合外覆盖件的冲压工艺要求，不会出现冲压开裂或者起皱的问题，之前有个项目把圆角做到R2.5，试生产阶段开裂率超过15%，最后不得不改模耽误了两个多月的项目周期，这个数模里的圆角取值就刚好卡在工艺性和造型需求的平衡点上。还有容易被忽略的截面模量匹配，数模里做的截面分析刚好对应了GB 26134里的车顶静压要求，在加载1.5倍整备质量的工况下，最大变形量控制在32mm，远低于标准要求的127mm阈值，同时整个车顶总成的重量控制在18.7kg，比同级别车型的传统车顶结构轻了2.1kg，对应整车NEDC工况下能降低大概0.08L/100km的油耗，别小看这一点重量，现在主机厂的轻量化指标都是按克抠的，每减100g都要经过多轮评审。另外这个结构预留了天窗安装的通用接口，如果是带天窗的配置，只需要把中部的外板替换成天窗框架总成，周边的加强梁、安装边完全不用改动，能实现同平台不同配置车型的零件通用化，减少模具开发成本，之前接触过的一个项目就是因为高低配车顶结构不通用，光模具就多开了两套，多花了近三百万的开发费用。从实际装车场景来说，

　　这个车顶结构除了满足碰撞安全、NVH、轻量化的要求，还考虑了后期的附件安装兼容性，比如车顶行李架的安装点就隐藏在两侧的密封条安装槽里，不用在外板上额外开孔，避免了漏水风险；内饰顶棚的安装卡扣位也沿着加强梁的位置均匀布置，卡扣间距控制在180mm，能保证顶棚安装后不会出现松动或者异响，很多新手设计的时候把卡扣位布置在没有加强的外板上，夏天高温下外板变形就会把卡扣顶出来，导致顶棚下垂，这个数模里的卡扣位全部对应在加强结构上，完全规避了这个问题。再看焊接边的设计，周圈的焊接边宽度统一控制在12mm，刚好满足点焊的焊枪操作空间，不会出现焊枪伸不进去导致的虚焊问题，焊接边的翻边角度控制在92°，既方便焊装夹具的夹紧，又能在涂装工序让电泳液顺利流尽，不会出现积液导致的后期锈蚀问题。其实做车身结构设计久了就会发现，好的数模不是曲面做的多炫，而是每一个结构、每一个孔位、每一个圆角都能对应到实际生产、装配、使用环节的具体需求，不会出现“建模的时候好看，造出来一堆问题”的情况，这个车顶数模的细节处理，刚好踩中了量产车型开发里所有的核心需求点，不管是做新车型的结构参考，还是做工艺分析的基准数模，都有很高的实用价值。
