脚踏式水升降泵三维结构设计

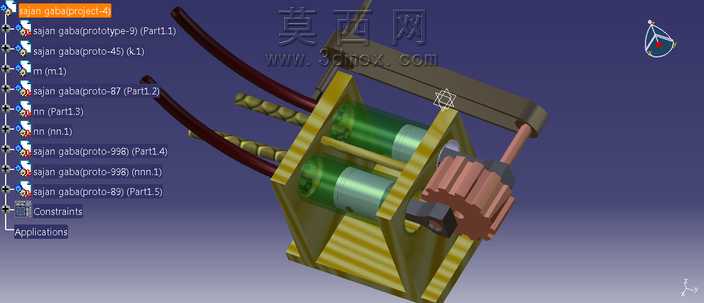

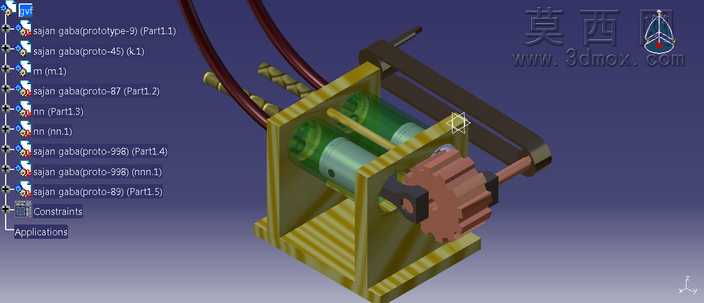

本脚踏式水升降泵采用三维参数化建模完成整体结构搭建，建模过程中先对核心功能模块进行拆分规划，将整体结构划分为动力输入单元、增压容腔单元、流体通路单元、机架支撑单元四个独立模块，分别完成各零件的特征建模后再进行整机装配约束，保证各运动部件无干涉、运动行程符合设计预期。模型渲染阶段针对不同零件赋予对应材质属性：机架支撑部分采用层压木质纹理材质，还原轻量化机架的质感；内部增压容腔采用半透明工程塑料材质，可直观展示内部活塞与腔体的配合关系；动力传动的齿轮、脚踏连杆部件采用金属哑光材质，区分传动件与结构件的视觉差异；外接流体管路采用深色橡胶软管材质，还原管路的柔性特征。结构设计上采用双气瓶配置方案，可实现更稳定的流体抽吸与抬升效果，同时兼容非回流阀门的安装适配，既支持脚踏动力输入，也可适配电力驱动模块拓展使用场景。建模过程中对各运动副添加了贴合实际工况的约束关系，可模拟脚踏压下过程中齿轮传动带动活塞往复运动、腔体容积变化完成流体吸入与压出的完整动作流程，对管路接口、腔体密封位置、传动啮合部位都做了精细化的特征处理，还原实际产品的装配细节与功能逻辑，整体结构紧凑，动力传递路径清晰，兼顾手动操作的便利性与流体输送的稳定性，可用于手动流体输送场景的结构验证、教学演示以及方案迭代参考。
