齿轮式石油泵壳体结构三维设计

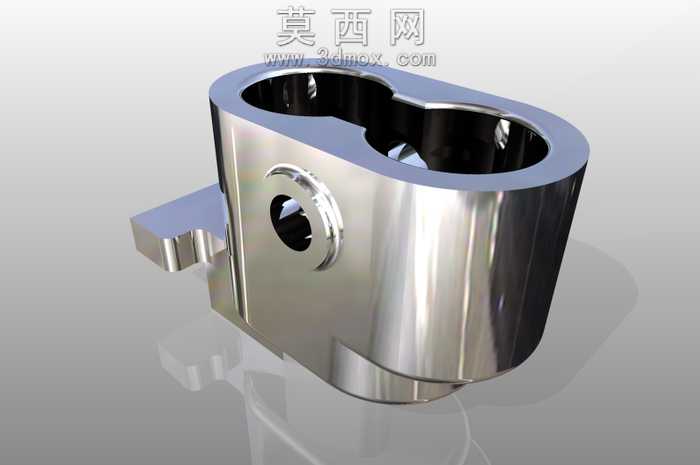

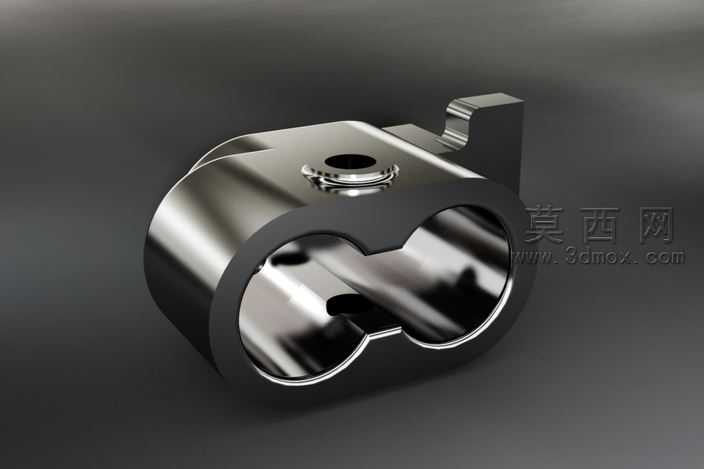

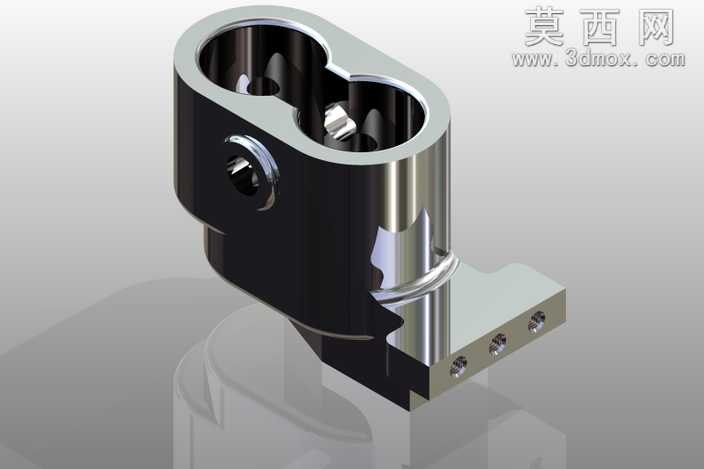

本作品为齿轮式石油泵的壳体三维设计模型，建模过程围绕齿轮泵的工作逻辑展开，首先梳理壳体的核心功能定位：作为齿轮泵的承载基体，需要为一对啮合齿轮提供密闭的安装容腔，同时兼顾进油、出油通路的布局，以及外部安装固定的结构需求。建模初期先确定齿轮啮合的中心距参数，以此为基准绘制壳体的主体截面轮廓，采用双圆弧衔接的8字形内腔轮廓，精准匹配两个齿轮的齿顶圆运动轨迹，保证齿轮转动时与壳体内壁的间隙控制在合理范围，避免出现容积效率过低或者运转卡滞的问题。建模过程中对壳体的壁厚做了均匀化处理，在保证结构强度的前提下控制整体重量，针对内腔的边缘位置做了圆角过渡处理，避免应力集中，同时减少油液流动时的阻力。壳体顶部设计了凸起的安装接口，用于安装油路接头或者调压组件，接口位置做了同轴度约束，保证后续装配的密封性；壳体侧部延伸出定位凸台，用于泵体与动力端的连接固定，凸台上预留的安装孔位做了沉头处理，保证紧固件安装后不会突出表面影响装配。材质渲染阶段采用了金属镀铬的材质效果，还原金属壳体经过精密加工后的表面质感，对壳体的外表面做了哑光金属质感处理，内腔表面则设置为高反光的抛光金属效果，区分加工面与非加工面的视觉差异，同时通过光影渲染突出壳体的轮廓结构，让内腔的双容腔结构、各接口的位置关系能够清晰呈现。设计过程中充分考虑了石油输送工况的使用需求，壳体的容腔密封性、结构刚性都做了针对性的结构优化，所有的过渡圆角、安装位尺寸都匹配通用齿轮泵的装配标准，能够直接用于后续的虚拟装配验证、工程图纸导出，也可作为同类泵体壳体设计的参考模板，帮助设计人员快速理解齿轮泵壳体的结构逻辑，缩短同类产品的开发周期。
