双转子结构泵体三维结构设计

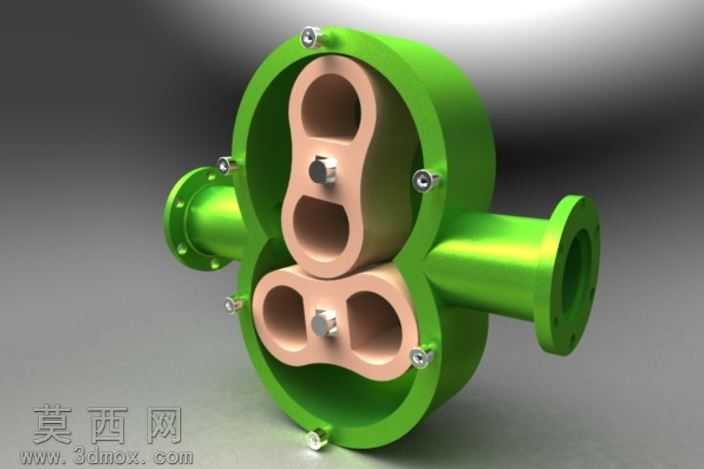

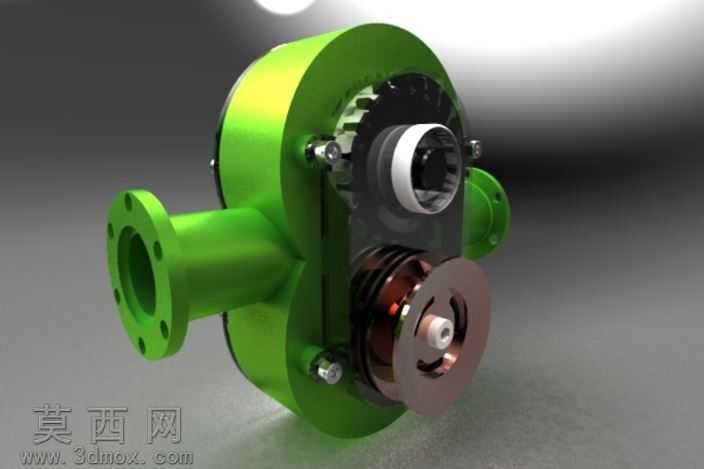

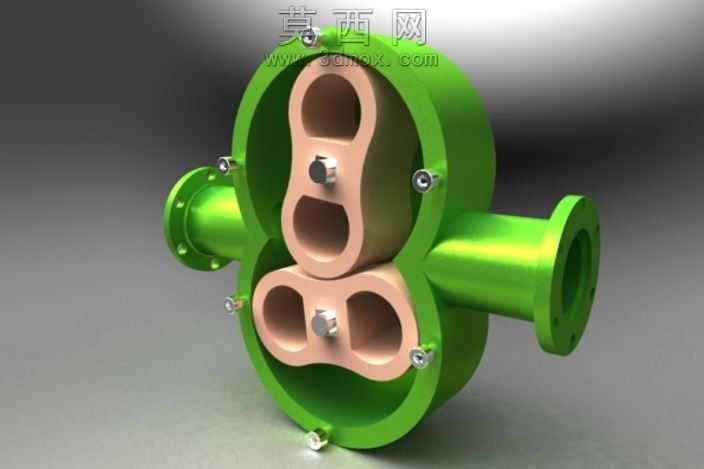

本作品为双转子结构泵的三维建模设计成果，建模过程中严格遵循机械设计规范，对泵体各组成部件进行了精准的参数化构建。首先完成泵壳主体的建模，采用对称式三腔体连通结构，两侧设置标准法兰连接接口，法兰端面预留均匀分布的螺栓安装孔位，保证与外部管路的连接密封性与安装适配性，泵壳边缘做圆角过渡处理，既降低流体在壳体内的流动阻力，也避免应力集中问题提升结构强度。内部核心的两个8字形转子组件，建模时严格控制转子型线精度，保证转子转动过程中与泵壳内壁、转子相互之间保持合理的配合间隙，既满足流体输送过程中的容积密封要求，又避免运转过程中出现部件干涉磨损问题，转子中心设置轴孔与紧固件安装位，用于与动力输入轴连接固定。泵壳与端盖的连接部位，沿壳体轮廓均匀布置紧固螺栓点位，建模时还原了螺栓、螺母的标准件结构细节，清晰展示泵体的装配关系。材质渲染阶段，泵壳外部采用亮绿色金属漆材质模拟工业泵常用的涂装效果，表面添加细微的颗粒质感还原真实铸件喷涂后的视觉表现，内部转子采用浅棕褐色工程塑料质感材质，与壳体形成清晰的视觉区分，紧固件采用金属镀铬材质，突出金属零件的光泽与质感。渲染时采用柔和的工作室布光方案，通过多角度光源照射展现泵体的曲面轮廓与内部结构层次，添加适度的环境反射效果提升模型的真实感。设计过程中重点考量了泵的工作原理实现，通过双转子的同步反向转动，在腔体内形成容积变化完成流体的吸入与排出，两侧对称的法兰接口分别作为进液与出液通道，整体结构紧凑，建模时对各部件的装配公差进行了模拟验证，确保各运动部件无干涉，静态部件连接稳固，完整还原了该类容积式泵的结构特征与装配逻辑，可用于机械结构教学、产品方案展示等场景。
