活塞曲柄连杆传动机构总成

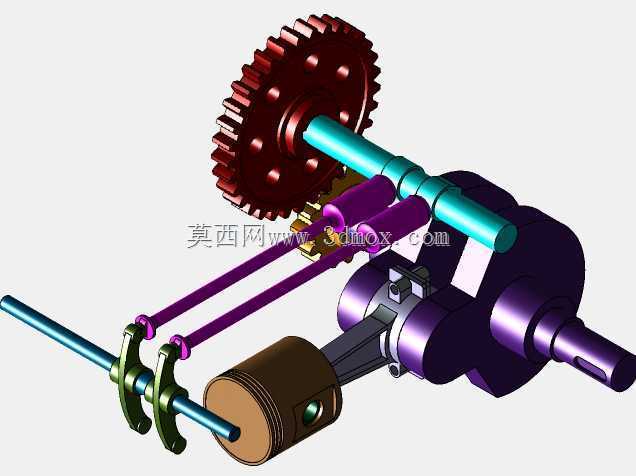

　　这套活塞曲柄连杆传动机构的三维结构，围绕往复直线运动与旋转运动之间的能量转换展开，核心由活塞、连杆、曲轴、传动齿轮、支承轴系及配套连接件构成，整体布局紧凑，运动传递路径清晰。从实际工程应用来看，此类机构广泛出现在内燃机、往复式压缩机、小型动力试验台以及教学演示装备中，承担着把活塞的往复推力转化为曲轴回转扭矩，或者反过来将旋转驱动转化为活塞直线抽吸、压缩动作的任务。

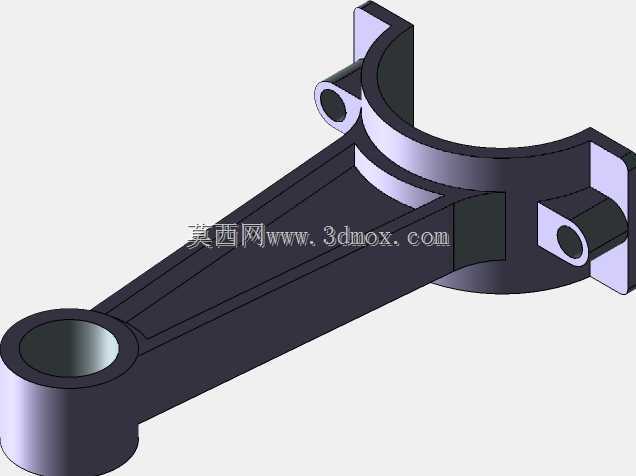

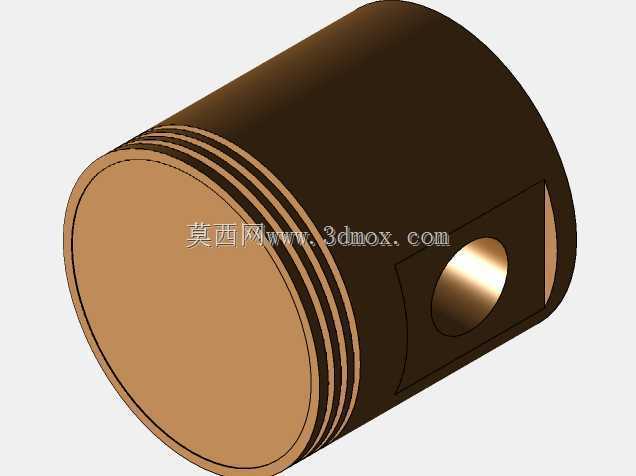

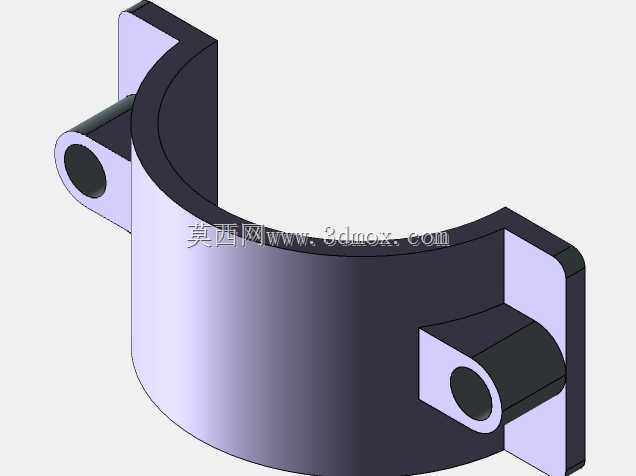

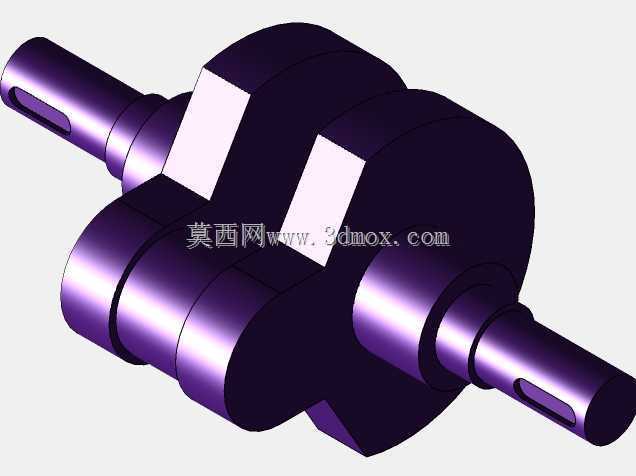

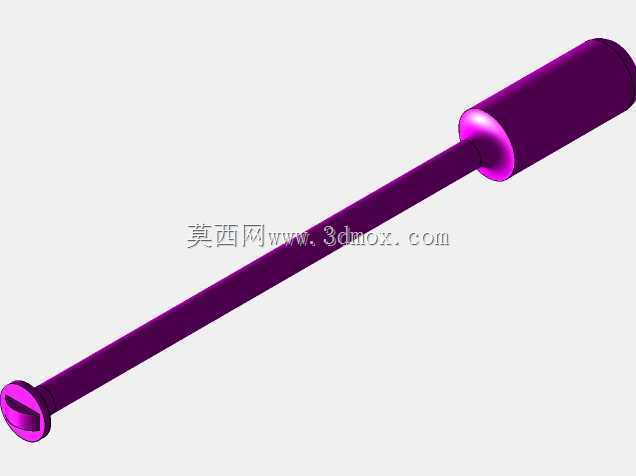

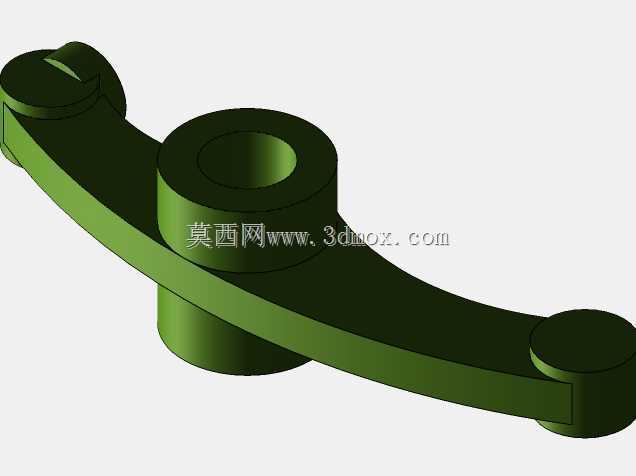

　　在结构布置上，活塞位于机构前端，圆柱外形与缸体配合形成导向边界，活塞销孔用于连接连杆小头；连杆采用细长杆身，两端分别通过销接和轴瓦配合与活塞、曲轴相连，工作中承受交变拉压与弯曲载荷。曲轴部分设置了偏心轴颈，轴颈中心线相对主轴颈存在偏心距，这个偏心距直接决定活塞行程，也影响整机的输出扭矩特性。设计时需要重点核对活塞在上止点、下止点及中间任意转角时，连杆与缸壁、曲轴平衡块、机架之间是否存在干涉，尤其在连杆摆角最大的位置，要留出足够的运动间隙。

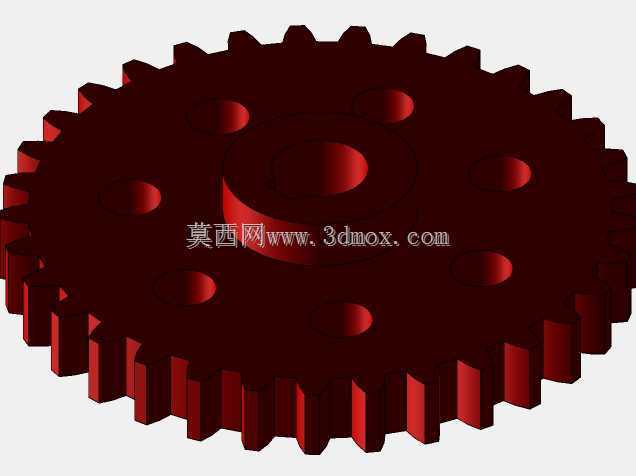

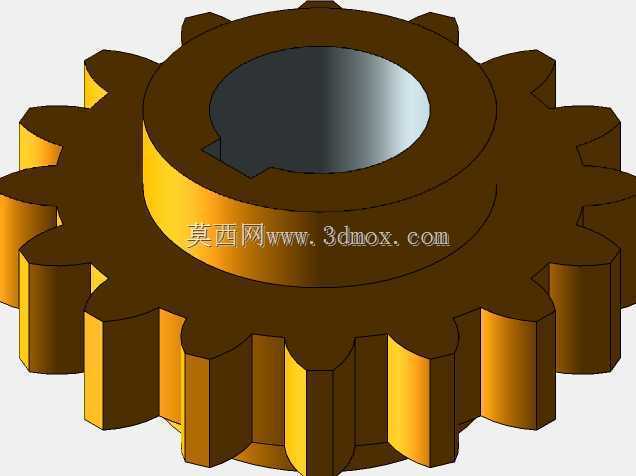

　　齿轮传动段布置在曲轴后端或平行轴系上，大直径齿盘与轴段通过键连接或过盈配合实现周向固定，齿轮啮合将曲轴转速与扭矩继续传递给外部负载或配气、润滑等辅助系统。轴系中多处设置支承位，轴径变化处设计台阶用于轴承内圈、隔套和齿轮的轴向定位；端部键槽、扁位或螺纹结构则用于联轴器、飞轮或手轮的安装固定。建模过程中，各回转件同轴度、齿轮分度圆相切关系、连杆两孔中心距与曲轴偏心距的匹配，都需要通过装配约束反复校验。

　　从安装边界看，整机沿主轴方向呈长条状布置，活塞轴线与曲轴轴线垂直交错，外围需要预留缸体安装面、轴承座支承面以及齿轮啮合的检修空间。轴向尺寸主要由曲轴跨度、齿轮厚度、连杆运动包络和端部连接长度决定；径向尺寸则受齿轮外径、曲轴回转半径和活塞直径共同约束。在设备选型或改型时，若要提高排量，可加大活塞直径或增加曲柄偏心行程，但必须同步复核连杆长度、缸体高度以及齿轮中心距，避免运动件碰撞。

　　功能特性方面，该机构把多个典型机械要素集成在同一装配体中：活塞副体现直线导向与密封配合，连杆体现二力杆传力与铰接关系，曲轴体现偏心回转与扭矩输出，齿轮副体现定比传动，轴系则体现支承、定位与扭矩传递。各零件材质在实际制造中可区分选择，活塞常采用铝合金以降低往复惯性，连杆和曲轴选用合金钢并进行强化处理，齿轮根据载荷选用调质钢或渗碳淬火钢，支承轴瓦采用耐磨合金层。

　　设计思路上，先确定行程、缸径、转速和传动比这些总体参数，再反推曲轴偏心量、连杆长度、齿轮模数与齿数；随后建立运动骨架，绘制活塞中心线、曲轴主轴颈中心线、偏心轴颈轨迹和齿轮中心连线。骨架确认后再细化活塞销孔、连杆大头盖、轴承位、键槽、挡圈槽和紧固件孔位。这样自上而下的建模方式，能够保证运动关系优先于局部细节，减少后期返工。对于三维从业者而言，该装配体还适合用来做运动仿真、干涉检查、质量属性估算和爆炸视图制作；通过逐件拆解，可以清楚看到动力从活塞到连杆、曲轴、齿轮再到输出轴的完整传递链条，也能理解轴向定位、周向固定和铰接自由度在复杂机械中的具体落地方式。
