内燃机用圆柱式活塞结构设计

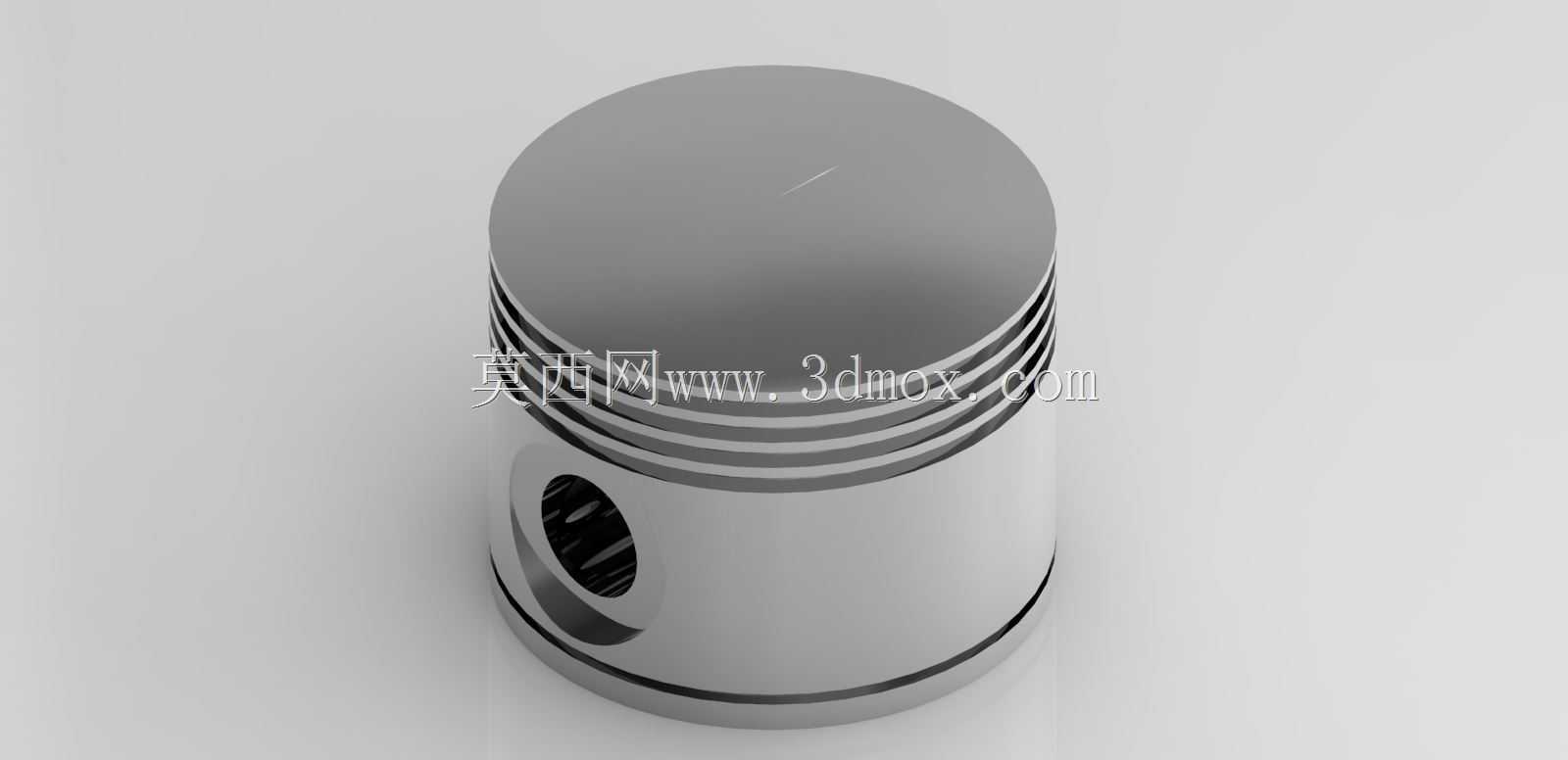

　　在往复式动力机械的核心运动组件中，活塞是直接参与能量转换的关键执行零件，其结构合理性直接决定整套动力单元的做功效率、运行寿命与密封可靠性。这款活塞采用经典圆柱式主体构型，顶部为平整封闭端面，可直接承接燃烧室内燃气爆发产生的高压推力，将燃气作用在顶面的压力通过活塞销传递给连杆机构，最终转化为曲轴的旋转扭矩输出，是内燃机、往复式压缩机等设备实现能量形式转换的核心载体。

　　从实际应用场景来看，这类活塞可适配小排量通用汽油机、小型空气压缩机等设备的做功需求，在工作过程中需要承受周期性变化的高温高压载荷，同时在缸套内做高频往复直线运动，因此结构设计上需要同时兼顾强度、轻量化与运动导向的多重要求。主体外圆柱面设置有多道平行环槽，用于安装气环与油环：气环的作用是密封活塞与缸壁之间的间隙，防止燃烧室内的高压燃气窜入曲轴箱，保证做功行程的压力稳定；油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁表面形成均匀的油膜，降低活塞往复运动的摩擦阻力，减少运动副的磨损量。

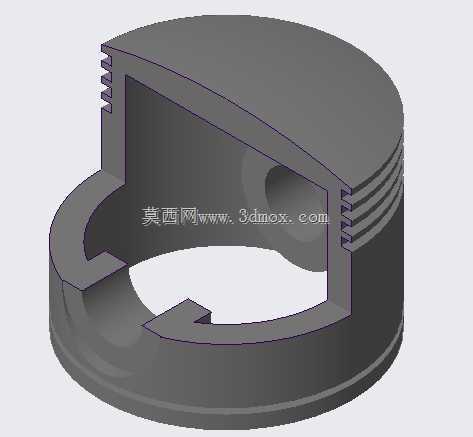

　　活塞裙部的销座位置采用对称式通孔设计，用于安装活塞销，连接活塞与连杆小头，销孔的同轴度、圆柱度公差需要严格控制，避免活塞销装配后出现卡滞、偏磨问题，同时销座与活塞主体的过渡位置做了圆弧强化处理，可分散燃气压力与往复惯性力带来的应力集中，避免长期交变载荷下出现结构开裂。裙部作为活塞在缸套内的主要导向部位，其外圆尺寸需要与缸套内径保持合理的配合间隙，间隙过大会导致活塞运动时出现敲缸异响，加剧导向面磨损，还会影响密封效果；间隙过小则会在活塞受热膨胀后出现卡缸故障，直接导致设备停机。

　　设计过程中需要充分考虑活塞工作时的热变形特性：活塞顶部直接接触高温燃气，工作温度远高于裙部位置，因此整体热膨胀量呈现上大下小的分布趋势，建模时需要对不同区段的外圆直径做差异化公差设定，保证热态工况下活塞与缸壁的间隙处于合理区间。同时活塞的整体质量需要严格控制，降低高频往复运动产生的惯性力，减少曲轴连杆机构的冲击载荷，因此在保证结构强度的前提下，可对活塞内部非受力区域做合理的减重处理，避免不必要的材料冗余。

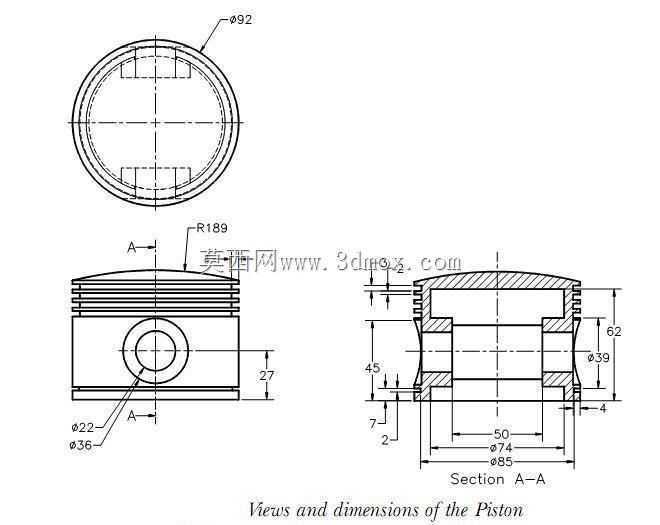

　　从安装边界来看，活塞的总长度需要匹配对应缸套的有效行程，保证活塞运行到上止点时顶部与缸盖燃烧室的余隙高度符合设计要求，避免碰撞气门或缸盖；运行到下止点时，活塞环不会滑出缸套工作面，防止密封环卡滞断裂。环槽的宽度、深度尺寸需要与选配的活塞环参数完全匹配，保证环在槽内可以正常浮动，同时不会出现过大的轴向窜动；销孔的直径公差需要适配对应规格的活塞销，配合间隙满足润滑要求，确保动力传递过程平稳无冲击。

　　在实际装配环节，活塞与连杆组装后需要进行分组配重，保证同一台设备内的活塞连杆组质量差控制在允许范围内，避免曲轴运转时出现不平衡振动。活塞环的开口位置需要按照工艺要求错开，避免各环开口对齐导致燃气泄漏。这类活塞的结构设计经过多代迭代优化，没有冗余的复杂结构，加工工艺性好，可通过铸造后精加工的方式批量生产，能够满足通用动力设备对核心零部件可靠性、成本控制的双重要求，在小型通用动力、工业辅助压缩设备等领域有着广泛的应用基础。
