五叶轴流螺旋桨流体推进叶轮结构

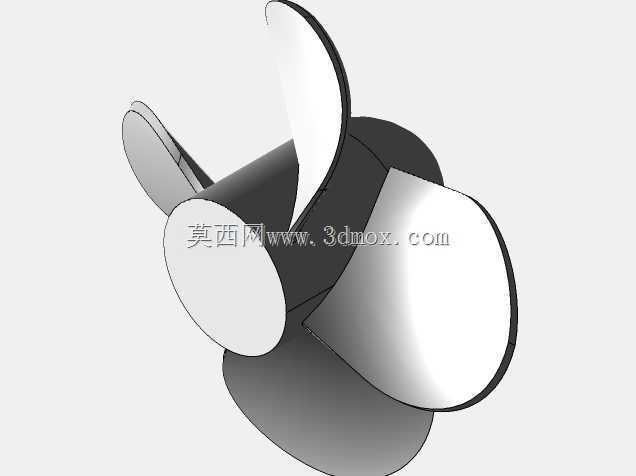

　　该螺旋桨结构面向轴流式流体输送与推进类工况展开建模，整体采用五片空间扭转叶片环绕中心轮毂布置的构型，叶片沿圆周方向均匀分布，相邻叶片间夹角保持一致，可在旋转过程中对周围流体形成连续、稳定的轴向推送作用，避免叶片数量过少时出现的推力脉动、流场间断问题，同时相比更多叶片的构型，五叶设计在运转阻力、动平衡精度与做功效率之间取得了较好的平衡。

　　从实际应用场景来看，这类螺旋桨结构既可以作为小型船舶、水下航行器的推进部件，将转轴输入的旋转扭矩转化为轴向推力，带动载体在水环境中行进；也可经过参数适配后作为轴流风机、管道送风设备、搅拌槽内的流体驱动叶轮，在空气或液态介质中完成定向输运、介质循环混合的功能。不同工况下仅需调整叶片的翼型厚度、扭转角分布与轮毂直径比例，即可匹配对应的转速、介质密度与流量要求，基础构型的通用性较强。

　　结构设计上，中心轮毂采用圆柱段加端面法兰的形式，轮毂内部预留轴孔与键槽安装空间，可直接与动力输出轴配合，通过键连接传递扭矩，端面的圆形安装面可加装锁紧端盖，防止叶轮在高速旋转过程中沿轴向窜动。轮毂外壁与叶片根部采用大圆角过渡融合，不存在尖锐的连接棱角，一方面大幅降低叶片根部的应力集中系数，在叶片承受流体交变载荷时，避免根部出现疲劳开裂风险；另一方面也能减少轮毂附近的流体涡流，降低局部紊流带来的能量损耗与运转噪音。

　　叶片的型线设计遵循螺旋面成型逻辑，从根部到叶尖，叶片的弦长、安装倾角连续变化：靠近轮毂的根部区域叶片宽度较大、厚度更高，保证结构刚性，可承受转轴传递的大扭矩；向叶尖延伸过程中，叶片逐渐减薄、扭转角度平滑过渡，叶尖区域的型线贴合流体流动轨迹，旋转时可顺滑切入介质，将叶片表面的流体沿轴向持续推出。叶片的前缘做圆弧钝化处理，后缘保持适度厚度，既避免加工或装配过程中边缘磕碰变形，也能在含微小杂质的流体工况下降低边缘磨损速度，延长部件使用寿命。

　　安装边界方面，该叶轮的径向最大尺寸由叶尖旋转轨迹决定，装入配套管道或风筒时，叶尖与筒体内壁之间需要预留均匀的微小间隙，间隙过大会导致流体回流、降低推送效率，间隙过小则会在运转振动时出现叶尖刮蹭内壁的问题。轴向尺寸上，轮毂的长度覆盖叶片根部的整个轴向连接区域，输入端伸出的轴段长度需匹配联轴器或电机轴的插入深度，保证轴孔配合长度足够，避免悬臂过长引发的运转振动。

　　建模过程中，所有叶片采用圆周阵列方式生成，先完成单片叶片的空间曲面搭建，通过投影、混合命令生成叶片的实体厚度，再与中心轮毂合并为单一整体零件，阵列后逐一校验每片叶片的相位角与型面一致性，保证整个叶轮的质心落在旋转轴线上，满足动平衡要求。叶片表面全程保持顺滑连续，无突兀的折面与凹凸特征，既符合流体力学的减阻需求，也为后续的铸造、注塑或数控加工提供了合理的结构基础，不需要额外做大量工艺补正即可投入生产环节。
