电力系统用锥台型多接口支撑基座结构

　　在户外电力输配场景的塔架配套构件设计中，这类锥台型支撑基座常作为上部绝缘组件、接线端子组的承载结构使用，区别于常规平板式安装座，其锥台收窄的结构形式能在有限安装空间内兼顾承载刚度与多管路、多线缆的排布需求。从实际安装边界来看，底部圆形法兰盘均匀分布8个螺栓安装孔，孔位公差按照电力构件通用安装标准设定，可直接适配现有40米级电力铁塔顶部的预装安装位，无需额外加工过渡连接板，法兰盘与锥台主体的过渡位置做了圆弧倒角处理，避免应力集中导致的长期户外使用疲劳开裂问题。

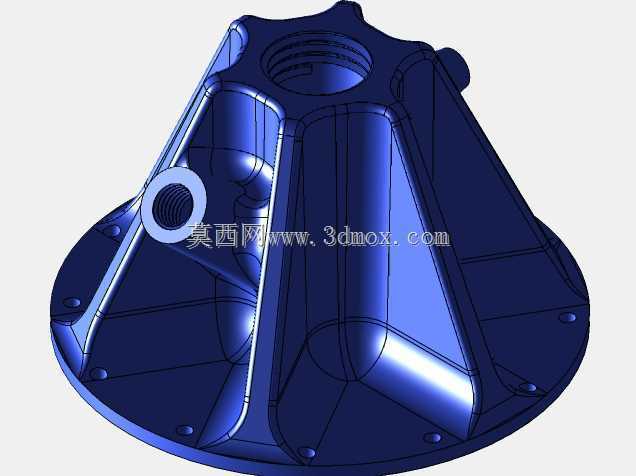

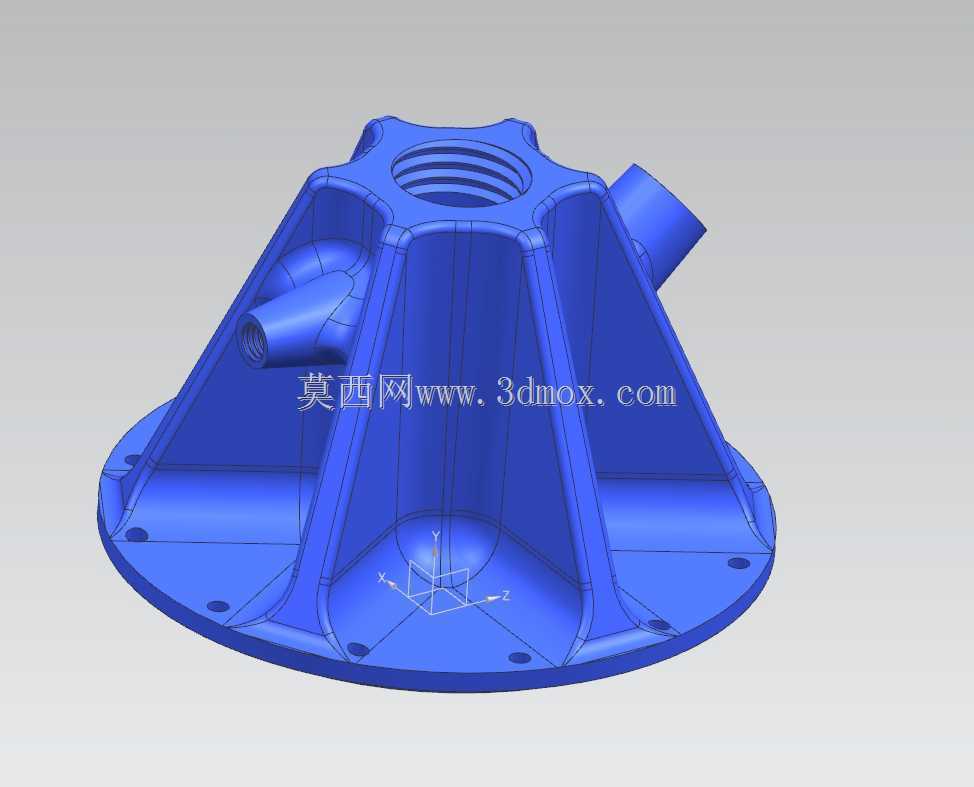

　　结构设计上，基座主体采用辐射状加强筋布局，6条纵向加强筋从法兰盘根部一直延伸至顶部螺纹接口位置，筋板厚度根据受力仿真结果做了渐变处理，靠近法兰端的筋板厚度更大，可将上部载荷均匀分散到整个法兰安装面，避免局部应力过大造成安装面变形。顶部的内螺纹接口用于连接上部的绝缘套管组件，螺纹精度满足电力金具的密封连接要求，可防止雨水顺着接口渗入构件内部造成锈蚀。侧面设置的两个斜向接口，分别用于线缆穿引和接地管线连接，接口的倾斜角度经过现场布线模拟确定，能让线缆从接口引出后自然顺向塔架布线槽，避免线缆出现过小弯折半径导致的绝缘层破损。

　　从功能特性来看，整个基座采用一体化成型结构，没有拼接焊缝，减少了户外环境下的锈蚀隐患，内部空腔的设计既减轻了构件整体重量，方便高空安装作业时的搬运与对位，又能为内部接线预留足够的操作空间，安装人员可在空腔内完成线缆接头的压接与绝缘包裹作业，无需在塔架外侧悬空操作，降低高空作业风险。锥台外表面的倾斜角度经过风阻仿真优化，在高空强风环境下可有效降低风载荷对构件的冲击力，减少塔架顶部的风振影响，避免长期风振导致的螺栓松动问题。

　　实际选型应用时，需要注意顶部螺纹接口的旋合深度要满足上部组件的载荷要求，安装时法兰盘与塔架安装面之间要加装导电密封垫片，既保证整个基座的接地导通性能，又能防止雨水从安装缝隙渗入造成螺栓锈蚀。侧面的两个斜向接口在穿线完成后要配套安装密封格兰头，根据穿入线缆的外径选择合适的密封胶圈，保证接口处的防护等级达到户外电力设备的IP65要求，避免雨水、沙尘进入构件内部。加强筋与锥台壁的连接位置做了圆角过渡，在三维建模时需要重点检查圆角处的壁厚均匀性，避免成型过程中出现缩痕、应力集中等问题，建模时可先绘制底部法兰的草图，确定安装孔的分度圆直径与孔位尺寸，再通过放样命令生成锥台主体结构，之后绘制加强筋的截面草图沿锥台母线方向拉伸，最后对所有锐边做倒圆角处理，保证结构的工艺合理性。

　　这类支撑基座除了应用在电力铁塔的顶部组件安装外，也可适配户外箱式变压器的顶部出线组件承载，其多接口的设计能灵活适配不同方向的布线需求，辐射状加强筋的结构形式在同等重量下比传统圆筒式支撑座的承载刚度提升40%左右，能有效抵御户外恶劣天气下的载荷冲击。在建模过程中需要注意安装孔的位置度公差设定，要与现有铁塔的安装孔位完全匹配，避免现场安装时出现孔位错位无法装配的问题，顶部螺纹接口的同轴度要控制在合理范围内，保证上部绝缘套管安装后保持垂直状态，避免因倾斜导致的电场分布不均问题。
