钛合金电力传输连接构件结构设计

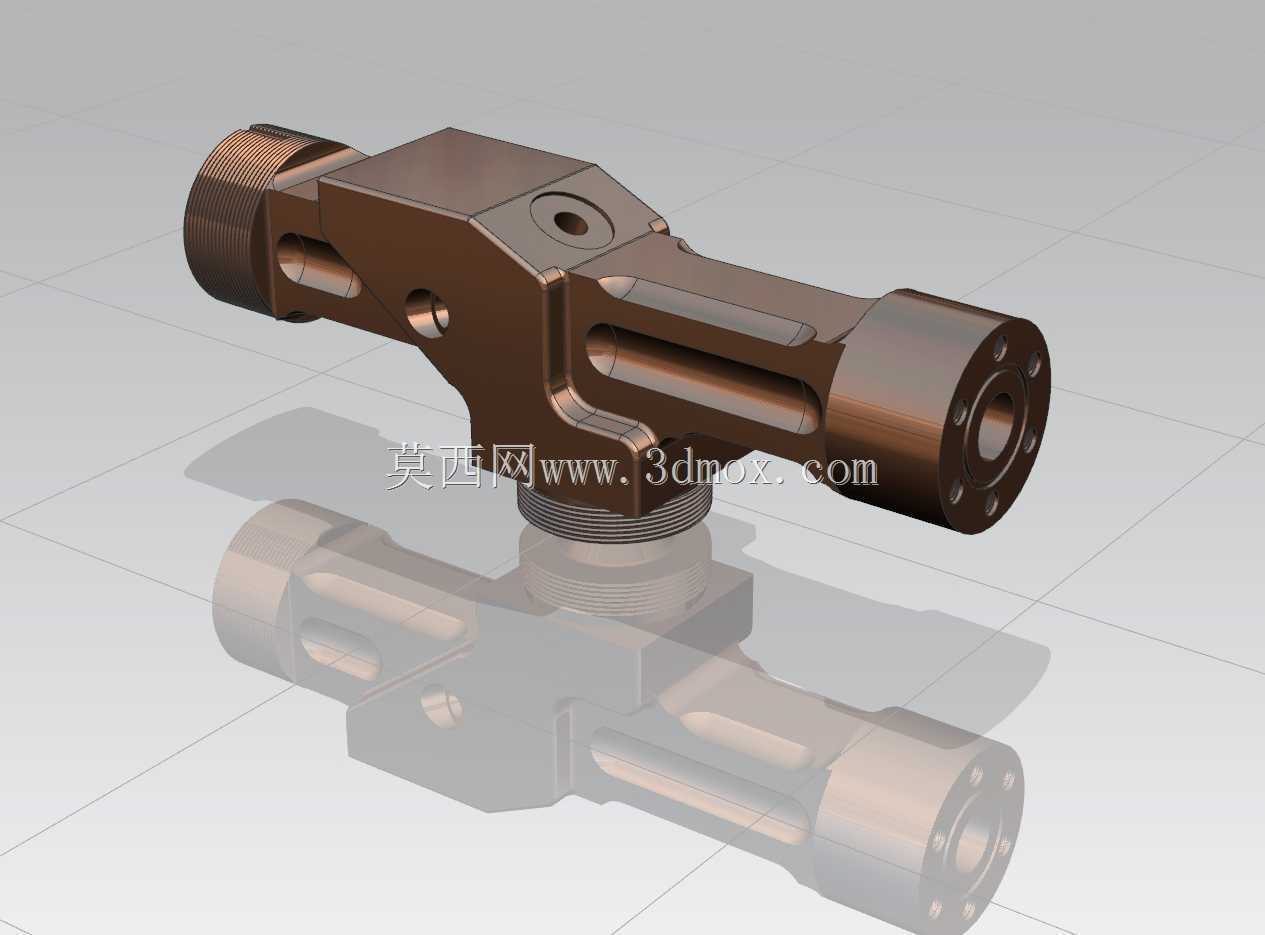

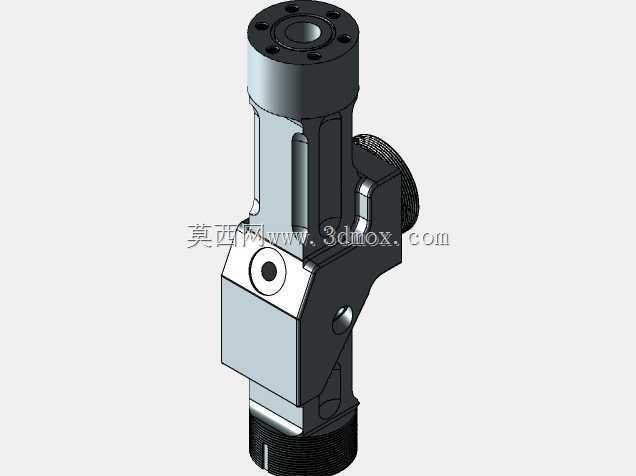

　　在高压电力输配网络的变压器组件体系中，这类钛合金材质的连接构件承担着核心导通路径的结构衔接与载荷传递作用，区别于常规铜铝材质的导电连接件，钛合金基材的选用本身就指向高腐蚀、高应力、长周期免维护的特殊应用场景，比如沿海高盐雾区域的户外变电站、高海拔强紫外线辐照的输电节点、或是存在频繁振动载荷的换流站内部连接位置。从结构形态上看，构件两端分别设置了外螺纹连接端与带均布安装孔的法兰对接端，中间主体采用了镂空减重的筋条式结构，这种设计并非单纯为了缩减材料用量，更多是在保证整体抗弯、抗扭截面模量满足设计要求的前提下，降低构件自身重量对连接节点的附加载荷，同时镂空槽道可以为户外运行时的雨水、凝露提供排出路径，避免积液造成的电化学腐蚀隐患。

　　从实际安装边界来看，构件一端的外螺纹段需要与变压器套管内部的导电杆实现螺纹旋合配合，螺纹精度选用6g级的过渡配合公差，既保证装配时的顺畅旋入，又能避免配合间隙过大造成的接触电阻升高问题，螺纹尾部设计的退刀槽宽度严格控制在3mm以内，防止螺纹旋入到位后出现应力集中的断裂风险。另一端的法兰端面上均匀分布了6个M5的螺纹安装孔，孔位的位置度公差控制在0.05mm以内，用于和外部母线的连接金具实现刚性对接，法兰端面的粗糙度要求达到Ra1.6，保证对接时的接触面积满足大电流导通的接触要求，避免局部过热问题。中间主体部分的侧面预留了一个径向的通孔，这个孔位并非工艺孔，而是用于安装定位销，在构件与导电杆旋合到位后，穿入定位销可以防止长期运行过程中螺纹连接出现松动回转，尤其在存在短路电动力冲击的工况下，这个防松结构可以大幅提升连接的可靠性。

　　设计过程中首先需要核算的是构件的载流能力与结构强度的匹配关系，钛合金的导电率虽然低于纯铜，但在表面做镀银处理后接触电阻可以控制在合格范围内，同时钛合金的抗拉强度可以达到500MPa以上，远高于同截面铜质构件的220MPa水平，因此在相同的结构强度要求下，钛合金构件的截面可以做的更小，整体重量可以降低40%左右，这对于高空安装的变压器组件来说，能够有效降低套管端部的承重载荷，减少套管受侧向力出现密封失效的概率。主体部分的筋条设计采用了等强度梁的计算逻辑，从两端连接位置向中间过渡区域，筋条的厚度逐步递减，同时在筋条与两端实体段的衔接位置做了R3的圆角过渡，避免截面突变造成的应力集中，在有限元校核过程中，需要模拟10倍额定电流下的电动力冲击载荷，以及-40℃到120℃的温度循环工况下的热胀冷缩应力，确保构件的最大应力值低于材料屈服强度的1/3，满足30年以上的使用寿命要求。

　　在加工工艺适配性上，这个构件的三维建模过程需要充分考虑五轴加工中心的走刀路径，中间的镂空槽道采用圆角过渡设计，避免出现加工时的刀具清根死角，外螺纹段的长度比实际配合需求长2mm，预留出后期装配时的调整余量，法兰端面上的安装孔采用锪平设计，保证螺栓安装时的贴合面平整。实际应用中，这类构件还需要配套对应的密封垫圈，安装在法兰端面与连接金具之间，防止雨水渗入连接接触面造成氧化，侧面的定位销孔在销钉安装完成后需要注入少量硅脂密封，避免潮气进入孔内造成腐蚀。不同于普通的结构连接件，这类电力系统用的钛合金构件在设计时还需要考虑涡流损耗的问题，主体结构上的镂空槽道可以切断交变磁场下的涡流回路，降低构件自身的发热损耗，避免长期运行时的温度过高问题，这也是为什么没有采用整体实心结构的核心原因之一。在现场安装环节，构件的整体长度控制在120mm左右，最大外径为32mm，安装时不需要额外的吊装工具，单人即可完成装配作业，两端的连接结构都设计了对应的扳手卡位，外螺纹段靠近主体的位置设置了两个对称的平面，方便使用开口扳手施加规定的拧紧力矩，法兰端的外圆也做了滚花处理，在初期对位调整时可以手动旋转构件，提升装配效率。
