电力变压器配套安装固定支架结构设计

项目分类:变压器 发布时间:2024-08-22 ID:764771
  • 电力变压器配套安装固定支架结构设计
  • 电力变压器配套安装固定支架结构设计

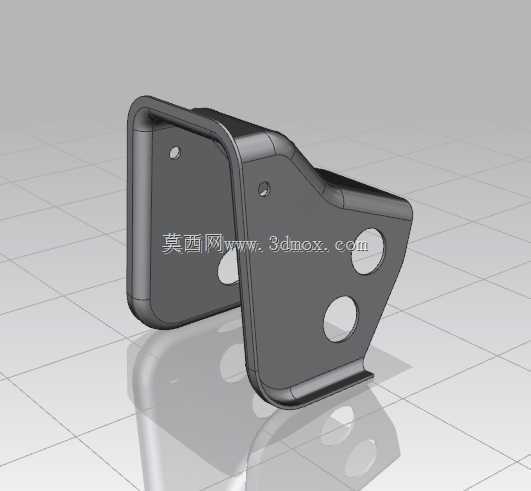

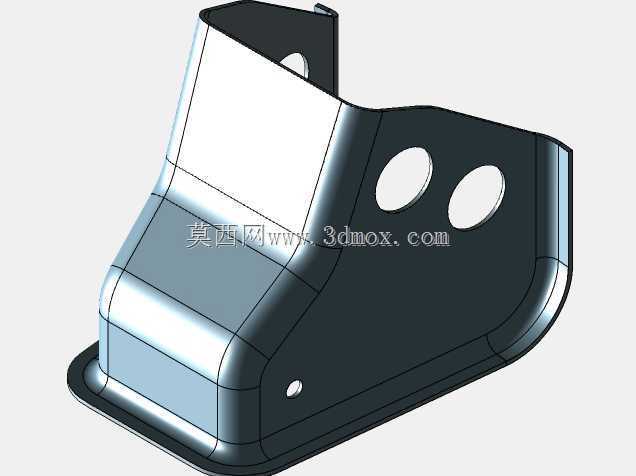

  这款支架属于电力变压器安装环节的配套承重固定构件,主要应用于户外柱上变压器、小型箱变的侧边附属部件安装场景,用来承托固定变压器的外接接线端子护罩、小型监测模块或是外置接地组件,避免附属部件直接挂载在变压器壳体上造成局部应力集中,同时也能在设备运输、运行过程中抵消振动带来的连接松脱风险。从结构设计来看,整体采用弯折钣金成型工艺,主体承力板做了不等边的异形轮廓处理,靠近安装面的一侧做了直角翻边,翻边边缘做了R3的圆角过渡,既可以提升钣金件的整体抗弯刚度,也能避免安装维护过程中锐边划伤操作人员。承力板上开设的三个圆形通孔,其中两个大孔径孔位用于穿装固定螺栓,将支架整体锁紧在变压器壳体的预设安装螺柱上,孔位公差按照H14级设计,

  能够适配现场安装时的螺柱位置偏差,降低装配对位难度;靠近侧边的小孔为定位孔,安装时先穿入定位销完成预固定,再锁紧其余螺栓,能有效避免安装过程中支架移位。支架前端的U型弯折围边形成了一个半开放的安装腔,腔体深度刚好匹配常规的小型监测模块、接线护罩的安装尺寸,围边的内侧做了1.5度的拔模斜度,方便配套部件的快速卡装,围边与主体承力板的衔接处做了三角加强筋结构,筋板厚度与主体板材厚度一致,通过一体冲压成型,不需要额外焊接加强件,既减少了加工工序,也避免了焊接变形带来的安装面平面度超差问题。从安装边界来看,支架整体的安装贴合面平面度控制在0.2mm以内,能够保证与变压器壳体安装面完全贴合,不会出现局部间隙导致的固定螺栓受力不均;

  整体外轮廓的最大宽度不超过120mm,最大高度不超过90mm,安装后突出变压器壳体表面的距离不超过60mm,不会超出变压器整体的安装安全距离要求,也不会影响相邻接线端子的安全绝缘间隙。在实际使用场景中,这类支架需要长期暴露在户外环境中,因此结构设计时在所有弯折处都做了圆角处理,避免应力集中导致的长期振动疲劳开裂,同时板材的厚度选型按照1.5倍的额定承重载荷做校核,即使在极端大风、设备短路振动的工况下,也不会出现塑性变形。设计过程中还考虑了现场维护的便利性,支架上没有设置复杂的卡扣结构,所有固定连接都采用标准螺栓,运维人员不需要专用工具就可以完成配套部件的拆装更换;承力板的下边缘做了微翘的翻边处理,可以避免雨水顺着板面流进安装腔内部,

  减少配套电气部件的受潮风险。不同于通用的平板式安装支架,这款异形支架的轮廓完全避让了变压器壳体上的散热筋、放油阀、铭牌安装位,安装后不会遮挡设备的散热通道,也不会影响日常巡检时对设备标识、油位计的观察。在建模过程中,所有的弯折半径都匹配常规钣金折弯设备的下模开口尺寸,不需要定制特殊模具就可以完成加工,板材展开后的轮廓没有尖锐的内角,不会出现冲压加工时的应力开裂问题;孔位的边距都满足钣金加工的最小边距要求,冲孔时不会出现孔边变形。
