电力设备用高强度传动连杆结构设计

　　在电力输配设备的传动机构中，连杆作为传递动力、转换运动形式的核心受力部件，其结构合理性直接决定整套操动机构的动作可靠性与服役寿命。本次设计的连杆构件，主要适配电力变压器配套的分接开关操动、隔离开关传动等场景，这类应用场景对部件的抗疲劳性能、安装适配性、传动精度都有明确的工程要求，不能照搬通用动力机械的连杆参数直接套用。

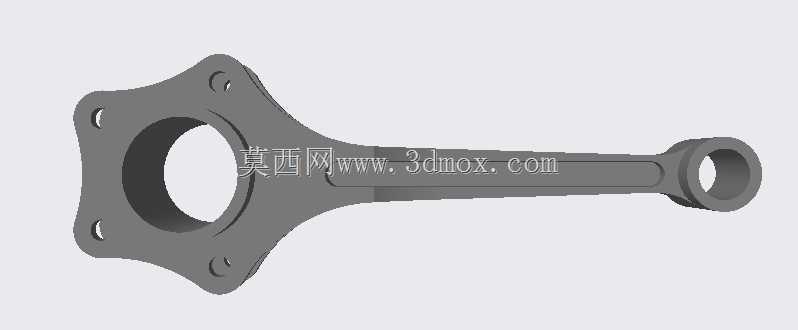

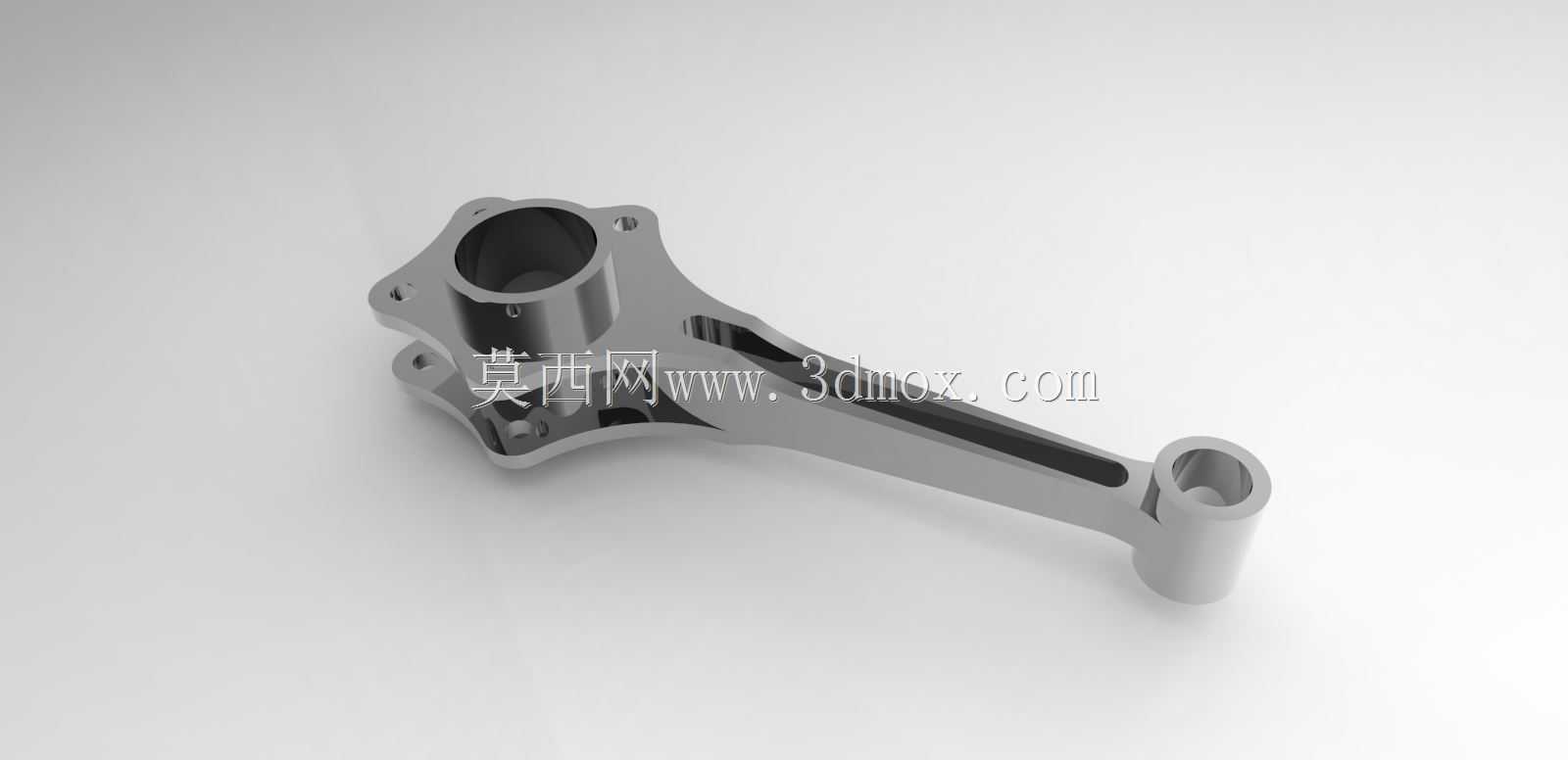

　　从实际功能层面看，该连杆需要完成旋转运动与直线往复运动的转换，在操动机构触发时，将驱动端的扭矩平稳传递至执行端，过程中要承受交变拉压载荷，同时还要抵消安装过程中产生的少量同轴度偏差，避免出现卡滞、传动死点等问题。设计时优先考虑了受力路径的优化，杆身采用变截面的工字型加强结构，在不额外增加整体重量的前提下，大幅提升杆身的抗弯截面模量，避免长期交变载荷下出现杆身弯曲变形。两端的连接孔位分别适配不同规格的铰接销轴，大端孔位集成了自润滑衬套的安装位，预留了0.2mm的衬套压装余量，孔位端面做了1×45°的倒角处理，既方便衬套压装，也能去除机加工毛刺，避免装配时刮伤衬套外壁。小端孔位则做了加厚凸台设计，因为小端在传动过程中接触应力更集中，加厚处理可以有效降低孔位的比压，减少长期铰接转动带来的磨损量。

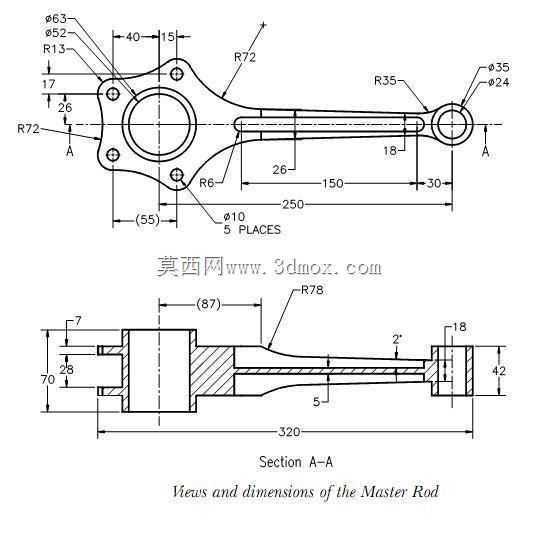

　　安装边界方面，大端铰接孔的中心到小端铰接孔的中心距严格控制在公差带±0.05mm范围内，这个尺寸精度直接影响传动比的准确性，如果中心距偏差过大，会导致操动机构的行程出现偏差，进而引发开关分合不到位的严重故障。大端的安装法兰面设置了三个均匀分布的螺栓过孔，孔位的位置度公差控制在Φ0.1mm以内，适配M6的固定螺栓，法兰面的平面度公差要求0.03mm，保证安装后与对接部件完全贴合，不会出现附加的安装应力。杆身的侧面做了减重槽设计，槽内的圆角全部采用R3以上的过渡圆弧，避免应力集中，从根源上降低疲劳裂纹萌生的概率。

　　在实际工况适配中，考虑到电力设备很多安装在户外环境，构件的表面处理预留了氧化、喷塑的工艺余量，所有外露棱边都做了倒钝处理，不会出现锐边划伤安装人员的问题。设计过程中还做了运动干涉校验，在连杆整个摆动行程范围内，杆身与周边的机构框架、绝缘部件、接线端子都保留了至少5mm的安全间隙，即使在极端温度下出现部件热胀冷缩，也不会发生运动剐蹭。铰接位置的润滑通道做了隐藏式设计，既可以定期补充润滑脂，又不会让润滑脂直接滴落到设备的绝缘部件上，避免引发绝缘性能下降的隐患。

　　从结构强度校核的角度，该连杆按照1.5倍的额定传动载荷做了静力学仿真，最大应力出现在大端与杆身的过渡位置，应力值远低于所选金属材料的屈服强度，安全系数满足电力设备相关标准的要求。疲劳寿命校核按照10000次动作循环做了仿真验证，不会出现疲劳断裂的风险。杆身的重量经过多轮拓扑优化，在保证强度的前提下尽可能降低运动惯量，让操动过程更平稳，减少动作过程中的冲击载荷，提升整套机构的动作平顺性。
